Обзор материнской платы Fujitsu-Siemens D2703-S13
В этом обзоре мы рассмотрим еще одно в первую очередь индустриальное решение, но способное выполнять и функции основы медиацентра, от компании Fujitsu Technology Solutions. Как мы уже смогли убедиться ранее, список производимых IT-продуктов компанией Fujitsu Technology Solutions довольно широк, и он не заканчивается только лишь ноутбуками, по которым данный бренд наиболее узнаваем в нашей стране. Одним из важных направлений деятельности компании является производство индустриальных материнских плат. В нашей тестовой лаборатории уже побывало несколько таких плат на разных чипсетах и с различной функциональностью: Fujitsu-Siemens D2836-S1, Fujitsu-Siemens D2778-A12 и Fujitsu-Siemens D2608-A11. Сегодня же мы изучим системную плату все более популярного форм-фактора Mini-ITX - Fujitsu-Siemens D2703-S13. Данное решение соответствует довольно жестким стандартам, включая режим работы в диапазоне температур от 0 до 60 градусов по шкале Цельсия, имеет увеличенный до 5 лет жизненный цикл и предназначено для работы в режиме 24/7. Помимо самой материнской платы нам представилась возможность протестировать четыре мобильных процессора AMD для разъема Socket S1: AMD Mobile Sempron 2100+, AMD Athlon TF-20, AMD Turion X2 TL-56 и AMD Turion X2 TL-68. Ведь именно с такими процессорами работает данное решение.
Спецификация материнской платы Fujitsu-Siemens D2703-S13:
Системная плата формата Fujitsu-Siemens D2703-S13 оснащена мобильным «сокетом» S1, в который можно установить только мобильные процессоры AMD Turion, Athlon и Sempron. Это говорит о том, что главным козырем D2703-S13 является экономичность в плане потребления электроэнергии и минимальный нагрев компонентов, вследствие чего бесшумность и долговечность. К поддерживаемым моделям процессоров относятся:
Таким образом, в отличие от платформ Intel Atom и NVIDIA ION, заказчик может комплектовать одну и ту же материнскую плату процессорами различного уровня производительности и энергопотребления в зависимости от своих нужд.
Формат поставки материнской платы Fujitsu-Siemens D2703-S13 – ОЕМ, что не предусматривает под собой наличие упаковки и дополнительных аксессуаров. К нам плата попала в обычном антистатическом пакете.
Комплект поставки материнской платы состоит только из интерфейсной заглушки и диска (матрицы) с драйверами. Наличие же прочих аксессуаров рекомендуется согласовывать при поставке, в зависимости от задач заказчика.
Ввиду того, что форм-фактор материнской платы Fujitsu-Siemens D2703-S13 - Mini-ITX, компоновка элементов и разъемов выполнена очень плотно, но при этом основные разъемы расположены так, что пользоваться ими вполне удобно. В отличие от рассмотренных нами ранее решений форм-фактора Mini-ITX системная плата Fujitsu–Siemens оснащена самым расширенным набором слотов и разъемов. На плате присутствует разъем IDE и четыре разъема SATA с поддержкой режимов RAID 0, 1 и 10, что позволяет на ее базе организовать довольно надежное и емкое хранилище данных. Помимо этого на борту материнской платы имеются слоты расширения PCI и PCI Express x1, что еще больше расширяет возможности применения материнской платы. Но главной изюминкой Fujitsu-Siemens D2703-S13 является наличие разъема для подключения карт памяти CompactFlash, с которых можно производить загрузку системы. Это позволяет не использовать в системе жесткие диски вообще, что очень полезно при использовании платы в условиях с повышенной вибрацией, в частности в автомобильной электронике.
Чипсет AMD M690E со встроенным графическим ускорителем ATI Radeon X1250 как, впрочем, и южный мост SB600 охлаждаются обычными алюминиевыми радиаторами. В процессе тестирования оба моста не сильно грелись, так что переживать за необходимость организовывать дополнительное охлаждение в корпусе нет необходимости. В случае же необходимости, организовать качественную вентиляцию помогут два дополнительных разъема для корпусных вентиляторов.
Ввиду того, что материнская плата Fujitsu-Siemens D2703-S13 поддерживает только мобильные процессоры AMD для Socket S1g1, используемым типом оперативной памяти является SO-DIMM DDR II. На плате распаяно два разъема под данный тип памяти, в которые можно установить модули с частотой 800/667 МГц и максимальным объемом до 8 ГБ. Здесь стоит уточнить, что минимальный объем модуля должен быть 256 МБ, иначе система может просто не запуститься. Память может работать как в одно-, так и в двухканальном режиме.
Звуковой HD-аудиокодек Realtek ALC262 расчитан на четыре канала (по формуле 2+2). В промышленных условиях использование такого звука вполне оправдано, а вот для полноценного компактного домашнего медиацентра этого явно маловато. Но не будем забывать, что на плате имеются разъемы PCI и PCI Express x1, в которые в любой момент можно подключить качественную звуковую карту.
Еще одной особенностью, выделяющей D2703-S13 из ряда похожих решений, является наличие двух гигабитных сетевых контроллеров Realtek RTL8111CP. Так как оба контроллера абсолютно идентичны, то и проблем с совместимостью и взаимозаменяемостью быть не должно. Оба контроллера, как и довольно большое количество мелких элементов системы питания, расположены на обратной стороне печатной платы для экономии полезного пространства, что и позволило оснастить Fujitsu-Siemens D2703-S13 дополнительными разъемами расширения.
Между северным и южным мостами системной платы находится довольно большая микросхема - SMSC SCH5027D-NW. На самом деле это контроллер ввода/вывода и мониторинга, основной задачей которого является слежение за датчиками температур, напряжений и скоростей вентиляторов системы.
Здесь же, рядышком с контроллером SMSC SCH5027D-NW расположен FireWire контроллер LSI L-FW3227-100. Для устройств с интерфейсом FireWire имеется разъем не только на задней панели внешних портов, но и на самой материнской плате для вывода на переднюю панель корпуса.
Над разъемом PCI Express x1 расположен нестандартный 40-контактный разъем белого цвета – LVDS. Аббревиатура данного порта расшифровывается как low-voltage differential signaling (Низковольтная дифференциальная передача сигналов). На материнской плате Fujitsu-Siemens D2703-S13 данный разъем находится не случайно. Ведь основным достоинством данной системной платы является экономичность, а стандарт LVDS как раз разработан компанией Texas Instruments как высокочастотный и высокоскоростной последовательный режим передачи данных с пониженным энергопотреблением 1,2 мВт, что в десятки раз ниже энергопотребления других высокоскоростных интерфейсов. Данный интерфейс применяется в промышленной электронике и предназначен в основном для подключения промышленных ЖК-дисплеев, которые используются в операторских интерфейсах или информационных киосках, например.
Плата Fujitsu-Siemens D2703-S13 оснащена двухфазной системой стабилизации питания процессора. Если учесть, что максимальная потребляемая мощность процессоров для данной материнской платы не превышает 35 Вт и то, что возможностей разгона в BIOS D2703-S13 нет, то такой подсистемы питания вполне достаточно для безотказного функционирования системы.
На заднюю панель платы выведены следующие внешние порты:
Дополнительные аксессуары
В зависимости от задач, источником питания системы на базе Fujitsu-Siemens D2703-S13 может быть не только стандартный блок питания ATX с 20-контактным разъемом, но и внешний БП. В данном случае это блок питания производства компании FSP Group inc.
Внешний БП FSP100-RAA имеет входное напряжение 100-240 В, что является очень немаловажным фактором в наших нестабильных сетях, где напряжение частенько существенно отличается от номинальных 220 вольт. Выходное напряжение блока питания - 24 В, а максимальная мощность, которую может обеспечить БП для питания системы, не превышает 100 Вт, чего, кстати, с большим запасом хватает для D2703-S13 в сочетании с любым из поддерживаемых ею процессоров.
Очень полезным в использовании аксессуаром для материнской платы Fujitsu-Siemens D2703-S13 является Сплиттер DVI-VGA. Вход сплиттера подключается к DVI-разъему на задней панели системной платы, а на выходе сплиттера уже имеется два разъема – DVI и D-sub. Благодаря такому сплиттеру, к D2703-S13 можно подключить два монитора с разными интерфейсами – цифровым и аналоговым.
Приводим скриншот, демонстрирующий работу DVI-VGA сплиттера. Как видим, блягодаря этому устройству мы получили дополнительный видеовыход, как будно у нас установлена полноценная видеокарта. Правда была обнаружена одна особенность в его работе. Если к сплиттеру подключить один аналоговый монитор и принудительно отключить цифровой выход, то наблюдается мерцание изображения. Но, вероятнее всего, это особенность работы видеодрайвера. Процессоры
Нам представилась возможность протестировать системную плату Fujitsu-Siemens D2703-S13 с четырьмя поддерживаемыми ею процессорами и оценить производительность и энергопотребление системы с каждым из них. Вот список тестируемых процессоров:
Остановимся и изучим более подробно каждый из них. AMD Mobile Sempron 2100+
Самым младшим в линейке поддерживаемых системной платой Fujitsu-Siemens D2703-S13 процессоров является AMD Mobile Sempron 2100+. Данный процессор относится к архитектуре AMD K8, работает с 32 и 64-разрядными инструкциями, содержит одно физическое ядро и изготовлен по 90 нм техпроцессу. Заявленный производителем тепловой пакет для данного процессора не превышает 9 Вт, что позволяет использовать для его охлаждения пассивный кулер.
Работает процессор на частоте 1 ГГц и для хранения наиболее часто нужных данных и инструкций использует кэш-память двух уровней: L1=64 КБ, L2=256 КБ. В список поддерживаемых процессором инструкций входят: MMX, 3DNow!, SSE, SSE2, SSE3, x86-64.
С обратной стороны процессор как и положено имеет 638 ножек, что соответствует спецификациям Socket S1g1 (PGA 638) и применимо ко всем рассматриваемым процессорам. AMD Athlon TF-20
Следующим по старшинству является процессор AMD Athlon TF-20. Как и AMD Mobile Sempron 2100+ данный процессор относится к архитектуре AMD K8 и содержит одно физическое ядро. Но в отличие от Sempron 2100+ изготовлен он по 65 нм техпроцессу. Теплопакет AMD Athlon TF-20 составляет 15 Вт.
Рабочая частота процессора – 1,6 ГГц, которая является результатом умножения частоты системной шины – 200 МГц на множитель процессора - 8. Ещё одним отличием AMD Athlon TF-20 от AMD Mobile Sempron 2100+ является увеличенный вдвое объем кэш-памяти второго уровня: L2=512 КБ. AMD Turion X2 TL-56
Более производительным решением в списке поддерживаемых системной платой процессоров является AMD Turion X2 TL-56. Кодовое название «Turion» подразумевает под собой наличие двух физических ядер. Произведен процессор по 65 нм технологическому процессу и характеризуется тепловым пакетом до 31 Вт, что уже может потребовать активного охлаждения в случае отсутствия вентиляции в корпусе.
Рабочая частота каждого ядра процессора равна 1,8 ГГц (200 х 9). Каждое ядро такое имеет 64 КБ кэш-памяти первого уровня (L1) и 512 КБ кэш-памяти второго уровня (L2). Набор поддерживаемых инструкций не отличается от такового у предыдущих двух моделей: MMX, 3DNow!, SSE, SSE2, SSE3, x86-64 AMD Turion X2 TL-68
Самым старшим из рассматриваемых процессоров является AMD Turion X2 TL-68. Данный процессор является полным аналогом AMD Turion X2 TL-56 только с увеличенным множителем до 12, а, следовательно, и возросшей рабочей частотой до 2,4 ГГц. Даже напряжение питания у TL-56 и TL-68 одинаковое и составляет 1,1 В. Но более высокая рабочая частота повлекла увеличение энергопотребления до 35 Вт.
Вот так выглядят рассматриваемые мобильные процессоры в сравнении с настольным AMD Phenom X4 9550. Хотя процессоры под Socket S1 и не имеют теплораспределителя, но даже так хорошо видно, что настольный процессор более габаритный и его разъем занял бы на плате больше места. Также очень хорошо видно, что наименьший кристалл у Sempron 2100+, все остальные мобильные процессоры имеют приблизительно равные размеры. Системы охлаждения
В комплекте с материнской платой, в зависимости от используемого процессора, можно заказать как активную, так и пассивную систему охлаждения. Пассивное охлаждение рекомендуется использовать только с процессором AMD Mobile Sempron 2100+, так как его энергопотребление не превышает 9 Вт. Все остальные процессоры, особенно если в корпусе нет хорошей вентиляции, желательно оснащать активной системой охлаждения.
Как пассивная, так и активная системы охлаждения поставляются вместе с дополнительным креплением. Крепление, в свою очередь, является пластиной жесткости и предохраняет системную плату от изгибов при установке кулера.
Если сравнивать радиаторы активной и пассивной системы охлаждения, то можно заметить, что по площади пассивный радиатор превосходит таковой у активной системы охлаждения, и это не напрасно, ведь горячий воздух отводится от пассивного радиатора естественным образом без дополнительного обдува вентилятором.
По высоте и толщине ребер радиатор пассивной системы охлаждения также выглядит гораздо массивнее.
Конструкция основания обоих радиаторов является идентичной. Поверхность зоны соприкосновения радиатора с процессором не отполирована, что, в общем, приемлемо для решения такого уровня. Изначально в нужном месте на радиатор нанесена «стандартная» термопаста. Для «мягкого» контакта радиатора с материнской платой используется специальная прокладка.
Вот так система на базе Fujitsu-Siemens D2703-S13 выглядит с установленным радиатором пассивной системы охлаждения. BIOS
Материнская плата Fujitsu-Siemens D2703-S13 оснащена модифицированной компанией Fujitsu версией BIOS - Phoenix TrustedCore BIOS Version V6.00. Система BIOS не блещет большим количеством детальных настроек, но это и не требуется для применения в промышленных условиях.
В пункте меню «Advanced» можно осуществить детальную настройку периферийных устройств, попасть в меню ведения журнала загрузки системы и указать режим работы портов SATA (Native, AHCI).
В подменю «Advanced System Configuration» меню «Advanced» можно указать объем видеобуфера интегрированного видеоускорителя ATI Radeon X1250, включить или отключить автоматическое управление вентиляторами системы (FAN Control), указать количество используемых контактов корпусного вентилятора FAN2(3-4Wire), а так же включить/выключить предупреждение о перегреве системы.
Объем выделяемой оперативной памяти под нужды видеоадаптера можно задать в пределах 32-256 МБ с шагом 32 МБ, что позволяет оптимизировать систему под конкретные нужды.
В пункте меню «Power» можно активировать технологию AMD C1E. Данный параметр отвечает за энергосберегающий режим процессора в режиме низкой нагрузки.
В пункте меню «BOOT» можно задать не только порядок загрузки с внешних устройств, но и указать какие именно устройства будут исключены из списка загрузки. Помимо этого материнская плата Fujitsu-Siemens D2703-S13 обладает рядом специализированных особенностей и технологий:

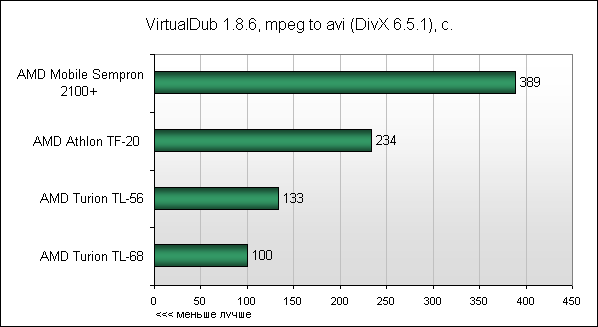

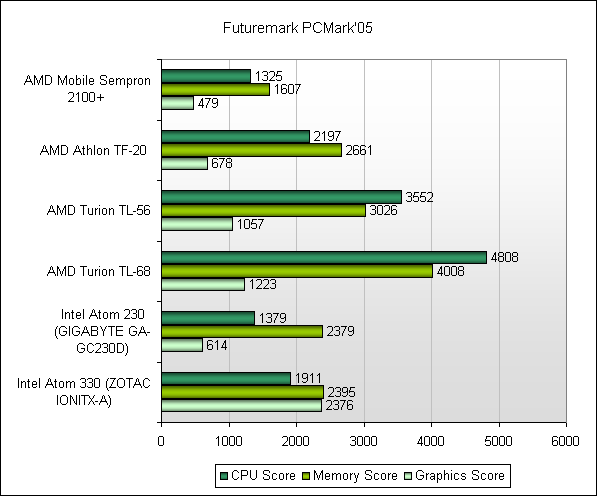

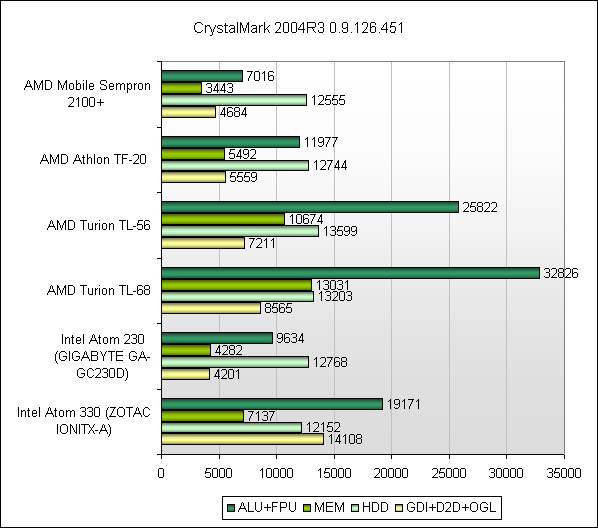

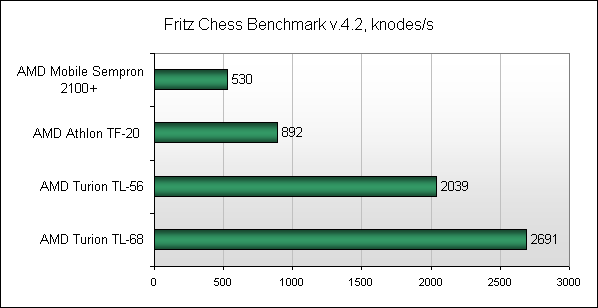

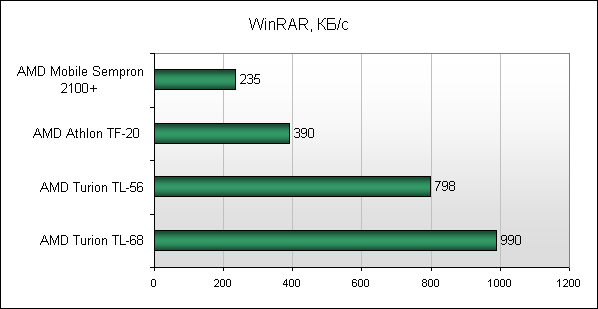

Тестирование Для проверки масштабируемости системы с различными процессорами мы провели ряд тестов в различных приложениях. Результаты тестирования приведены ниже.
Как видим, производительность процессоров разделилась на две группы. В первую входят экономичные AMD Mobile Sempron 2100+ и AMD Athlon TF-20, а во вторую AMD Turion X2 TL-56 и AMD Turion X2 TL-68. Такая большая разница в производительности обусловлена одним фактором – наличием двух физических ядер у процессоров Turion X2. Если же смотреть в разрезе конкретных моделей, то здесь соответственно AMD Athlon TF-20 немного быстрее AMD Mobile Sempron 2100+ за счет дополнительных 600 МГц частоты и большего объема кэш-памяти. Аналогичная ситуация наблюдается с моделями семейства Turion X2, за счет дополнительных 600 МГц у AMD Turion X2 TL-68. Тестирование видеоадаптера ATI Radeon X1250
Видеоадаптер ATI Radeon X1250 сегодня относится к решениям начального уровня, но он позволяет выводить изображение вплоть до разрешения 2048x1536 @ 32 бит, имеет полную поддержку DirectX 9.0c. Этот GPU содержит 4 потоковых процессора и 4 блока растеризации. Работает Radeon X1250 на частоте 400 МГц, а объем видеобуфера можно расширять за счет оперативной памяти до 256 МБ. В таблице ниже приведены результаты тестов ускорителя при использовании процессора Turion X2 TL-68 в сравнении с полноценными платами, в которых использовался процессор Intel Core 2 Duo E6300.

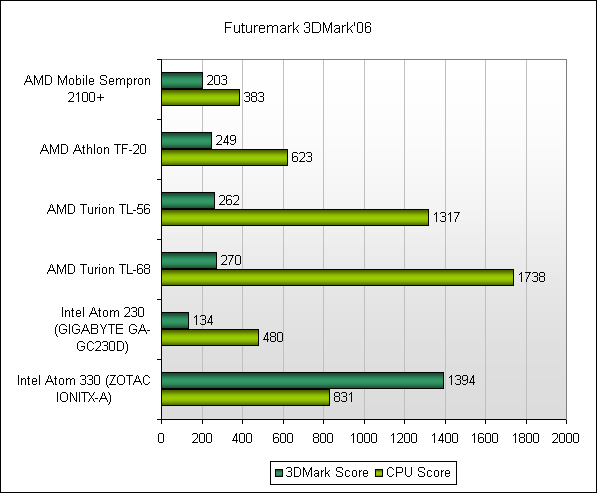

Как и большинство интегрированных решений, ATI Radeon X1250 не позволяет получить приемлемый «фреймрейт» в современных играх. Данного ускорителя будет достаточно для решения повседневных задач не связанных с графикой, но не для игр. Тестирование звукового кодека Realtek ALC262 Качество звуковой подсистемы материнской платы Fujitsu-Siemens D2703-S13 оценивалось с помощью программы RightMark Audio Analyzer. Общие результаты (RightMark Audio Analyzer, 32-bit, 192 kHz):
Качество исполнения и обвязки HD-аудиокодека Realtek ALC262 находится на высоком уровне. В промышленных условиях данной звуковой подсистемы будет более чем достаточно для решения различного рода задач. Энергопотребление системы

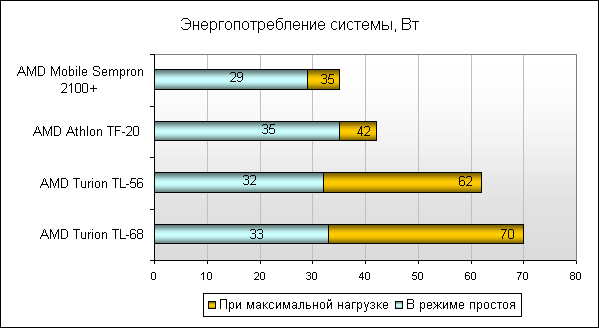

Измерив энергопотребление системы на базе системной платы Fujitsu-Siemens D2703-S13 с различными процессорами, мы обнаружили довольно приятную деталь. В режиме низкой нагрузки все процессоры потребляют приблизительно равное количество электроэнергии. Ну и, конечно же, самым приятным является то, что наконец-то мы видим систему на базе достаточно мощного двуядерного процессора AMD Turion X2 TL-68 (2,4 ГГц) с энергопотреблением всего лишь 70 Вт. Итоги Системная плата Fujitsu-Siemens D2703-S13 является оптимальным решением для сборки специализированной промышленной системы с различной степенью масштабируемости производительности. Благодаря поддержке большого количества мобильных процессоров AMD, на ее основе можно собрать как обычный диспетчерский терминал или информационный киоск, так и довольно производительную промышленную систему, выполняющую роль прокси-сервера начального уровня. Одним из главных достоинств материнской платы D2703-S13 является высокая экономия энергии, что немаловажно в наши дни. Также следует учитывать расширенный диапазон рабочих температур (от 0 до 60) и увеличенный жизненный цикл по сравнению с настольными решениями. Если же рассматривать Fujitsu-Siemens D2703-S13 как основу для компактного мультимедийного центра, то и здесь решение Fujitsu-Siemens выглядит довольно привлекательно. Благодаря наличию интерфейса FireWire, слотов PCI и PCI Express x1, а так же достаточно функциональной видеокарты данная системная плата нисколько не уступает аналогичным решениям других производителей. Достоинства:
|
