Обзор материнской платы ECS A780GM-A
Чипсет AMD 780G стал одним из наиболее популярных среди основ для мультимедийных центров и недорогих ПК. Основным его достоинством является наличие одного из наиболее производительных на сегодняшний день интегрированных видеоускорителей Radeon HD 3200, а также более низкая стоимость платформ AMD по сравнению с Intel при одинаковой функциональности. На чипсете AMD 780G мы уже протестировали множество решений от компаний ASUS и GIGABYTE. Желающие освежить в памяти архитектурные и функциональные особенности чипсета AMD 780G могут открыть обзор ASUS M3A78-EMH HDMI. В этот же раз мы оценим возможности интересного продукта от очень редкого гостя в нашей тестовой лаборатории, компании Elitegroup Computer Systems. Поэтому, вдвойне интересно взглянуть на достаточно новое и оригинальное решение ECS A780GM-A.
Спецификация материнской платы ECS A780GM-A:
Материнская плата ECS A780GM-A упакована в черную картонную коробку с красным драконом и сразу обращает на себя внимание. На упаковке отмечена поддержка: шины HyperTransport 3.0, технологии AMD Hybrid CrossFireX, видеовыхода HDMI с HDCP, поддержки аппаратного декодирования HD Video, кодека HD Audio и поддержки DirectX 10.
С обратной стороны коробки приводится внешний вид материнской платы ECS A780GM-A, еще раз более подробно повторяется о тех же преимуществах, а также говорится о поддержке шины PCI Express 2.0 и возможности создания SATA RAID 0, 1, 10.
В относительно скромный комплект материнской платы ECS A780GM-A входит:
Такого сопутствующего набора будет вполне достаточно для начала использования продукта, но никак не для реализации всех его возможностей. Та же заявленная поддержка SATA-RAID, при необходимости ускорения дисковой подсистемы или увеличения отказоустойчивости системы, потребует докупить шлейфы и, возможно, переходники питания.
Кроме того, в комплекте материнской платы ECS A780GM-A имеется стильная металлическая наклейка «Black Series».
Компоновка материнской платы ECS A780GM-A просто отличная – разъемы питания и основные порты расположены недалеко от края. Единственное, что можно отметить как вероятный недочет, установка длинной двуслотовой видеокарты может закрыть один порт SATA и ухудшить охлаждение южного моста. Впрочем, материнская плата ECS A780GM-A в большей степени рассчитана на использование интегрированного видео, поэтому не стоит беспокоиться. Северный и южный мосты охлаждаются двумя относительно небольшими алюминиевыми радиаторами. На чипе AMD 780G, TDP которого составляет 15 Вт, установлен низкий, но широкий радиатор с наклейкой «Black Series». Во время тестирования этот радиатор ощутимо грелся, из чего можно сделать вывод, что его эффективность охлаждения не очень высокая и потребует организации правильной вентиляции внутри корпуса. В отличие от радиатора на северном мосте, радиатор на южном - меньший по габаритам, но, несмотря на это, он не сильно греется, т. к. AMD SB700 имеет достаточно низкое энергопотребление. Также можно заметить, что оба радиатора крепятся при помощи двух маленьких пластиковых защелок, что дешево и просто, но не всегда обеспечивает нужный прижим и затрудняет, при необходимости, замену термоинтерфейса.
Чип AMD SB700 поддерживает шесть портов Serial ATA 3.0 Гб/с, из которых один выведен на заднюю панель (eSATA), а также разъем для двух IDE-устройств. Помимо того, южный мост позволяет организовывать SATA RAID-массивы в конфигурации 0, 1, 10. На материнской плате ECS A780GM-A реализованы все двенадцать портов USB, поддерживаемые чипсетом, половина из которых являются внешними. Достаточно удобно возле батарейки расположена перемычка сброса BIOS. Так как по стоимости материнскую плату ECS A780GM-A можно отнести к бюджетным решениям, то не удивительно, что более дорогие и надежные полимерные конденсаторы установлены лишь в узле стабилизации питания процессора, остальные же конденсаторы с жидким электролитом.
На материнской плате ECS A780GM-A есть три слота PCI, два PCIe х1 и один PCIe х16, причем шина PCI Express поддерживает стандарт 2.0. Чипсет AMD 780G поддерживает и технологию AMD Hybrid CrossFireX, которая позволяет объединять интегрированное графическое ядро с внешней видеокартой начального уровня. Кроме того, на плате ECS A780GM-A установлен сетевой контроллер ATHEROS L1, поддерживающий режимы 10/100/1000 Мбит/с, и, как обычно, присутствуют последовательный COM-порт и разъем FDD, а вот LPT на ней нет, поэтому для владельца раритетных сканеров и принтеров эта плата не подойдет.
Звуковая подсистема на ECS A780GM-A основана на достаточно редком 8-канальном HDA-кодеке IDT 92HD206. Один из пунктов, на который следует обратить внимание пользователям, что разъем фронт-панели не поддерживает подключение по стандарту AC'97.
Питание процессора обеспечивается 3+1 фазной схемой стабилизации на ШИМ контроллере ISL6323. Схема питания собранна на полимерных конденсаторах и закрытых дросселях производства «SUNLEI». Стоит отметить, что на материнских платах ECS A780GM-A первых партий в узле питания можно было встретить дросселя с залитой катушкой. Таким образом, можно говорить о некотором улучшении элементной базы поступающей сейчас в розницу материнской платы.
На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, аналоговый VGA, выход HDMI, шесть разъемов USB, разъем RJ45 для сетевых соединений, порт eSATA, а также шесть аудиоразъемов для 8-канального звука.
На материнской плате ECS A780GM-A есть три разъема для подключения вентиляторов. Разъем для процессорного кулера имеет 4-контактное исполнение, а два остальные 3-контактные для корпусных вентиляторов. BIOS В материнской плате ECS A780GM-A используется код AMI BIOS.
Все настройки BIOS, предназначенные для разгона и тонкой настройки ECS A780GM-A, собранны в таблице:
В разделе «Advanced Setup» можно отключить процессорные технологии и установить частоту шины HyperTransport, а также определить порядок загрузочных устройств.
Раздел «Advanced Chipset Setup» включает настройки подсистемы памяти, а среди которых есть настройка частоты памяти и ее основных таймингов.
Настройки для изменения частоты тактового генератора, а также увеличения напряжения на процессоре и памяти, собранны в разделе «Frequency/Voltage Control». Причем тактовую частоту можно увеличить вплоть до 500 МГц, с шагом 1 МГц. Питание на процессоре можно увеличить на 0,252 В, что, в принципе, позволяет добиться стабильности при средне разогнанном процессоре. Из минусов BIOS материнской платы ECS A780GM-A можно отметить отсутствие возможности снижения множителя процессора и контроллера памяти, также для разгона не помешало бы иметь возможность увеличить напряжение питания чипсета.
В разделе «PC Health Status» можно следить за:
В отдельном подменю находятся настройки для автоматической системы управления скоростью вращения процессорного кулера. С помощью них можно оптимально настроить зависимость скорости вращения от температуры. К сожалению, нет возможности управлять скоростью вращения корпусными вентиляторами, так что их придется выбирать изначально из тихих моделей. Возможности разгона
Так как понизить процессорный множитель возможности в BIOS не было, то при проверке предельной частоты тактового генератора материнской платы мы проводили практически разгон процессора. В итоге рост частоты тактового генератора остановился на отметке в 254 МГц. Следует отметить, что при напряжении питания в 1,5 В тестовому процессору покорялись и более высокие значения. Таким образом, делаем вывод, что ECS A780GM-A, скорее всего, не сможет раскрыть весь разгонный потенциал двуядерного процессора, но прироста частоты на 25% вполне можно попробовать добиться.
С четырехъядерным процессором Phenom X4 9550 ситуация, как обычно, оказалась хуже – предел тактовой частоты всего 224 МГц. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

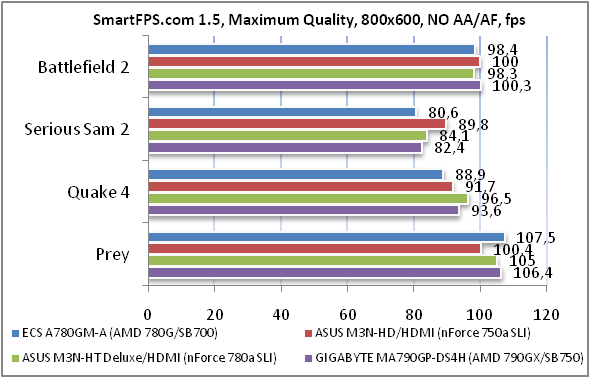

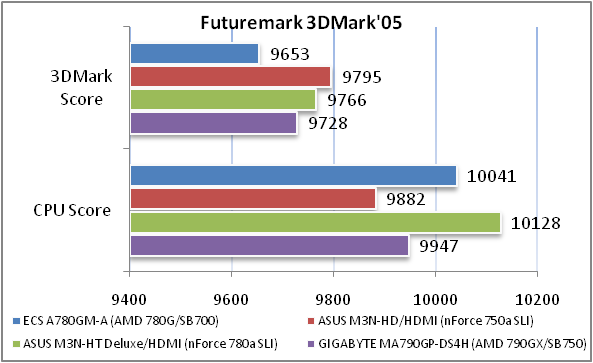

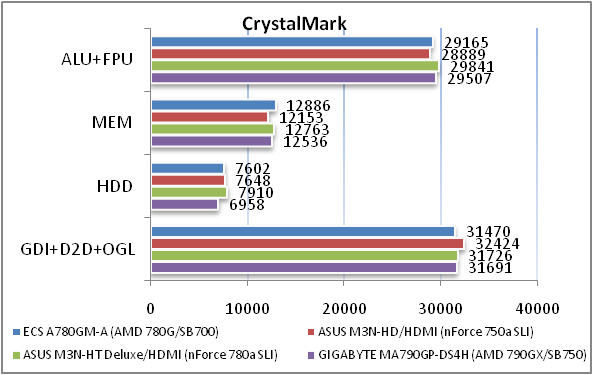

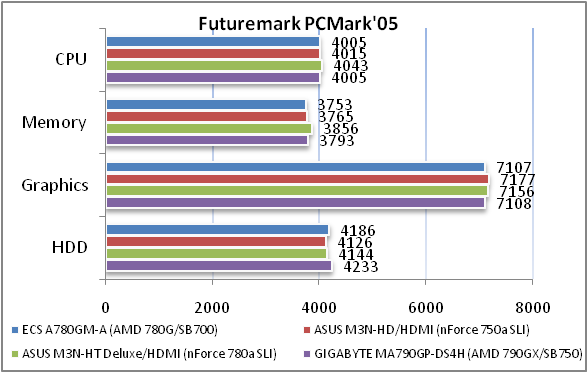

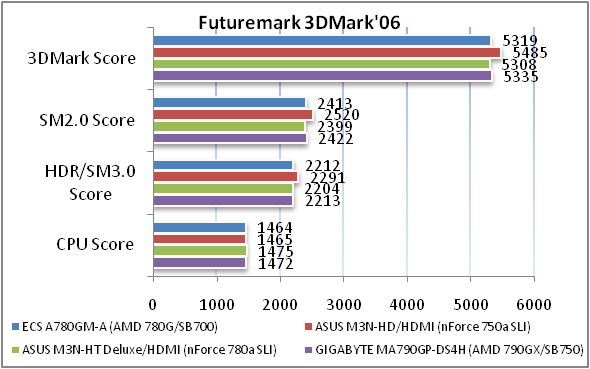

Плата ECS A780GM-A по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы ECS A780GM-A на интегрированном видеоускорителе Radeon HD 3200
Графический процессор Radeon HD 3200 работает на частоте 500 МГц, он имеет 40 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0. Тестирование интегрированных графических ускорителей и сравнение их возможностей с полноценной бюджетной видеокартой ASUS EAH4350 SILENT/DI/512MD2 проводилось в связке с процессором Phenom X4 9550.
Интегрированный видеоускоритель Radeon HD 3200 на материнской плате ECS A780GM-A показывает относительно высокий уровень производительности. Быстрее него будет только Radeon HD 3300 в чипсете AMD 790GX, или тот же Radeon HD 3200 вместе с отдельной памятью SidePort, но подобные решения стоят дороже. В принципе, при использовании платы с процессором Phenom, встроенный видеоускоритель позволит поиграть в некоторые 3D-игры. Внешний, даже бюджетный, видеоускоритель, например на основе Radeon HD 4350, в любом случае показывает почти вдвое лучшую производительность. Нельзя сказать, что он сильно подойдет для игр, но точно разгрузит оперативную память, и ускорит работу всей системы. Тестирование звукового тракта на основе кодека IDT 92HD206 Общие результаты (RightMark Audio Analyzer)16-bit, 44 kHz
32-bit, 192 kHz
Немного экзотический интегрированный звуковой кодек IDT 92HD206 после длительной настройки показывает хорошие результаты тестирования. Но, при этом, многие другие интегрированные решения, например, на чипах Realtek, по качеству звучания и простоте настройки смотрелись бы немного предпочтительнее. Выводы В первую очередь хочется отметить, что материнская плата ECS A780GM-A по своей стоимости является одним из наиболее доступных решений на чипсете AMD 780G, по сравнению с предложениями других производителей. При этом примечательно, что она выполнена в форм-факторе ATX, а это обеспечивает хорошие возможности расширения, но в то же время на ней нет ничего «лишнего». Интересно отметить, что компания Elitegroup Computer Systems продолжает улучшать функциональность своих продуктов – на материнской плате ECS A780GM-A есть возможности для разгона, хотя они не сильно впечатляют. Так двуядерный процессор можно будет разогнать приблизительно на 25%. Таким образом, основным достоинством этой материнской платы остается интегрированная видеокарта Radeon HD 3200, которая поддерживает DirectX 10.0 и имеет возможности аппаратного декодирования форматов VC-1, MPEG-2, H.264 при воспроизведении видео с носителей HD-DVD и Blu-ray, а также обеспечивает поддержку HDMI. Кроме того, и производительность в 3D-приложениях, как для интегрированного решения, у Radeon HD 3200 высокая, но ее будет достаточно только для нетребовательных игр.
Достоинства:
Недостатки:
|
