Обзор материнской платы ASUS Rampage III GENE
Сегодня мы рассмотрим еще одну материнскую плату от ASUS, принадлежащую к серии ROG на флагманском наборе микросхем Intel X58 Express. Как правило, все продукты ASUS данной серии – это бескомпромиссные решения, имеющие максимальные возможности и предназначенные для людей, которых не сильно заботит финансовая сторона вопроса. Уже побывавшие в нашей тестовой лаборатории материнские платы ASUS Rampage III Extreme и ASUS Rampage III Formula - продукты именно этой категории. В рассматриваемой сегодня материнской плате ASUS Rampage III GENE реализован несколько иной подход. Она также относится к серии ROG и позиционируется как решение для оверклокеров и энтузиастов компьютерных игр, но уже по более привлекательной цене. Добиться снижения цены позволила главным образом реализация платы в компактном формате MicroATX и некоторые минорные упрощения в дизайне PCB. Здесь перейдем непосредственно к обзору ASUS Rampage III GENE и узнаем, насколько она сможет подойти серьезным оверклокерам и энтузиастам компьютерных игр.
Спецификации материнской платы ASUS Rampage III GENE:
Упаковка материнской платы ASUS Rampage III GENE выполнена в стиле ROG-серии, но имеет более компактные габариты по сравнению с полноформатными продуктами этой линейки. Эта коробка также отличается отсутствием ручки для переноски и смотрового окошка на развороте передней панели упаковки.
А на развороте передней панели упаковки можно узнать о некоторых технологиях, реализованных на данной плате: ROG Connect, ProbeIt, iROG, CPU Level Up, GameFirst, а также о звуковой карте SupremeFX X-Fi 2 и комплектации антивирусом Kaspersky Anti-Virus.
На обратной стороне упаковки покупатель может ознакомиться со спецификациями материнской платы ASUS Rampage III GENE.
Наиболее доступная модель линейки ASUS Rampage III имеет куда более скромную комплектацию по сравнению со старшими решениями серии, наверное, в целях удешевления продукта. Производитель не сэкономил только на кабелях SATA, которых прилагается восемь штук, два из набора гарантированно соответствуют стандарту SATA 3.0.
Помимо 8-ми кабелей SATA комплект поставки ASUS Rampage III GENE включает в себя:
Материнская плата ASUS Rampage III GENE имеет формат MicroATX, соответственно квадратные габариты и достаточно удачный с точки зрения эксплуатации дизайн PCB. 24-контактный и 8-контактный разъемы питания удобно расположены по краям платы. Порты SATA расположены горизонтально, что неизбежно на плате формата MicroATX с несколькими разъемами PCI Express x16.
Также стоит отметить, что видеокарта, установленная в верхний слот PCIEx16, не будет мешать извлечению модулей памяти из слотов, потому что на них с нижней стороны защелок нет вовсе.
В дополнение отметим наличие специальных контактных площадок рядом со слотами оперативной памяти, которые предназначены для замеров напряжения на основных линиях питания. Данная функция, имеющая фирменное название ProbeIt, будет полезна серьезным оверклокерам.
Южный мост Intel ICH10R обеспечивает поддержку шести портов SATA с возможностью организации SATA RAID 0, 1, 5 и 10. Помимо этого, на плате реализована поддержка SATA 6.0 ГБ/с посредством контроллера Marvell 9128. Данный чип координирует работу двух портов SATA 6.0 ГБ/с, маркированных красным цветом. Из внутренних портов материнской платы ASUS Rampage III GENE можно отметить наличие четырех USB 2.0 и одного порта IEEE 1394a. Кроме того, плата поддерживает высокоскоростной интерфейс USB 3.0, который реализован хорошо знакомым чипом NEC D720200F1 - оба разъема USB 3.0 вынесены на интерфейсную панель платы. Устаревшие интерфейсы FDD, LPT, COM, IDE на этой материнской плате не присутствуют вовсе.
Возможности расширения ASUS Rampage III GENE представлены двумя полноскоростными слотами PCI-Express x16 2.0, одним PCIe 2.0 x4 и одним PCI. Поскольку слоты PCI-Express x16 2.0 достаточно удалены друг от друга, такое расположение позволяет создавать мощные игровые конфигурации из двух видеокарт при помощи технологий NVIDIA 2-Way SLI или ATI CrossFireX.
Для работы с оперативной памятью на плате ASUS Rampage III GENE установлено шесть 240-контактных слотов DIMM трехканальной архитектуры. Максимальный объем оперативной памяти ограничен 24 ГБ, но, напомним, если вы решите установить 4 или более ГБ, то вам потребуется и 64-разрядная операционная система.
Стабилизатор питания процессора на ASUS Rampage III GENE выполнен по 8-фазной схеме, которая управляется фирменным ШИМ-контроллером. Узел питания процессора использует высококачественные компоненты - дроссели с ферритовым сердечником и конденсаторы полимерного типа. Как и положено в высокоуровневых решениях, проектируемых для разгона, питание к этому стабилизатору подается через более надежный 8-контактный разъем ATX12V.
Система охлаждения материнской платы ASUS Rampage III GENE состоит из небольшого радиатора на южном мосте и связки из радиатора северного моста и радиатора на MOSFET стабилизатора питания, которые соединены тепловой трубкой. Не самый лучший способ крепления – на пластмассовых клипсах, имеет только радиатор южного моста, оставшиеся крепятся к плате на надежных винтах.
На основания радиаторов северного и южного мостов нанесен термоинтерфейс, радиатор MOSFET контактирует с силовыми элементами через термопрокладку. Система охлаждения ASUS Rampage III GENE хорошо справляется со своими обязанностями: после продолжительных нагрузок температура на южном мосте составляла 46°С, на северном - 42°С, радиаторе на MOSFET – 41,6°C.
Звуковая подсистема материнской платы ASUS Rampage III GENE основана на HDA-кодеке 8-канального звука SupremeFX X-Fi 2, который является не чем иным, как кодеком VIA VT2020 в красивой упаковке. Для поддержки сетевых соединений служит гигабитный LAN контроллер Intel Ethernet 82567V.
На заднюю панель ASUS Rampage III GENE выведены следующие порты:
Перевернутый набок разъем USB предназначается исключительно для подключения системы к ноутбуку или другой системе по технологии «ROG Connect», которую мы тестировали на материнской плате ASUS Rampage III EXTREME. С помощью этой технологии достаточно просто можно производить разгон и мониторинг системных параметров. BIOS
BIOS материнской платы ASUS Rampage III GENE основана на коде AMI и имеет внушительный набор настроек для разгона и оптимизации системы. По количеству настроек необходимых для разгона и диапазону напряжений, BIOS материнской платы ASUS Rampage III GENE ничем не уступает BIOS более дорогого решения ASUS Rampage III EXTREME. Интерфейс у BIOS такой же, в верхней строчке BIOS можно увидеть название материнской платы и текущую версию прошивки. Многочисленные настройки разгона сгруппированы в разделе BIOS «Extreme Tweaker», для удобства восприятия мы их свели в следующую таблицу:
Традиционно, в BIOS материнской платы ASUS Rampage III GENE имеется несколько режимов настройки параметров. Кроме автоматического и ручного режима настройки есть возможность установки профилей X. M.P. оперативной памяти и активации фирменной технологии CPU Level Up. Поэкспериментировать с выбором того или иного режима можно в пункте «AI Overclock Tuner».
Настроить тайминги и подтайминги оперативной памяти можно в пункте «DRAM Timing Control».
Предельные значения регулировок напряжения BIOS материнской платы ASUS Rampage III GENE ничем не уступают бескомпромиссным старшим моделям серии ROG, все основные напряжения на компонентах можно регулировать в очень большом диапазоне и с очень малым шагом, что достаточно удобно. Напряжение питания процессора можно повысить до экстремально высоких значений в 2,5 В, а напряжение CPU PLL до 2 В. Эти качества наверняка придутся по душе экстремальным оверклокерам.
Помимо широких возможностей разгона BIOS материнской платы предлагает настолько же глубокий мониторинг всех параметров системы. В разделе «Power» можно получить доступ к мониторингу напряжений, температур, скоростей вращения вентиляторов, одним словом, млата позволяет вести наблюдение всех важных при серьезном разгоне параметров.
Наконец в разделе «Tools», в пункте «ASUS O. C. Profile», можно сохранить до восьми различных профилей разгона и быстро между ними переключаться. Возможности разгона

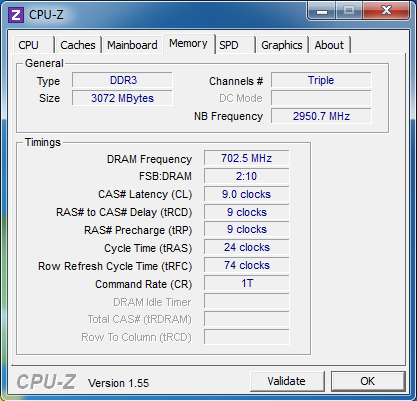

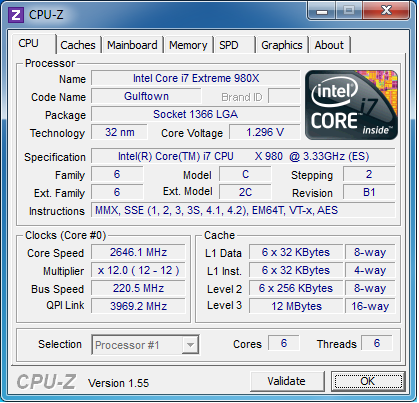

Тактовую частоту системной шины материнской платы ASUS Rampage III GENE с процессором Intel Core i7-980X Extreme Edition удалось увеличить до значения 220 МГц – отличный, как для воздушного охлаждения, результат.
Материнская плата ASUS Rampage III поддерживает технологию для легкого авторазгона системы CPU Level Up. Данная технология обеспечивает возможность выбора между двумя ступенями разгона процессора, причем для различных моделей процессоров «CPU Level Up» предлагает степени соразмерно номинальной рабочей частоте. Так для мощнейшего топового процессора Intel Core i7-980X Extreme Edition предлагаются ступени в 4,0 и 4,2 ГГц, в то время как для более доступной модели Intel Core i7-930 всего 3,06 и 3,2 ГГц. Активировав функцию CPU Level Up в BIOS материнской платы, мы успешно разогнали шестиядерный процессор Intel Core i7-980X до частоты 4.2 ГГц, на которой система работала абсолютно стабильно. Отметим, что активация технологии CPU Level Up сопровождается увеличением напряжения на процессоре и модулях оперативной памяти. Поэтому без установки эффективной системы охлаждения и оверклокерских модулей памяти не обойтись.
Продолжая тему разгона, отметим наличие в комплекте поставки материнской платы ASUS Rampage III GENE специализированной утилиты TurboV EVO, при помощи которой можно изменять многие параметры и вести мониторинг системы непосредственно из загруженной операционной системы. Подводя черту исследованиям разгонного потенциала материнской платы ASUS Rampage III можно сделать вывод, что по возможностям разгона данное решение ничем не отличается от старших моделей серии. Энергопотребление Общее энергопотребление системы с процессором Intel Core i7-980X:
После разгона процессора до 4,2 ГГц с помощью технологии CPU LevelUp энергопотребление в простое возросло до 148 Вт и до 323 Вт при нагрузке LinX. Тестирование Для тестирования материнской платы ASUS Rampage III GENE использовался следующий комплект оборудования:

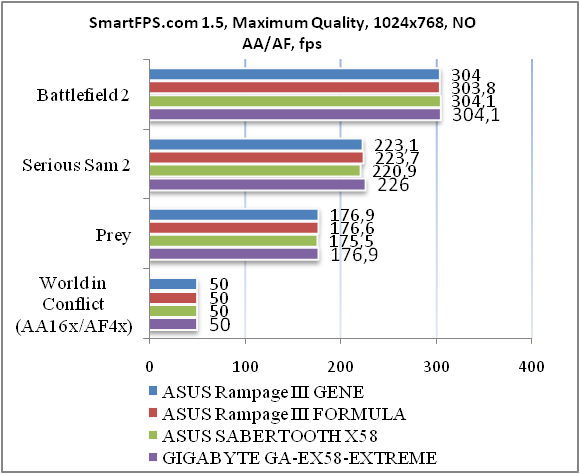

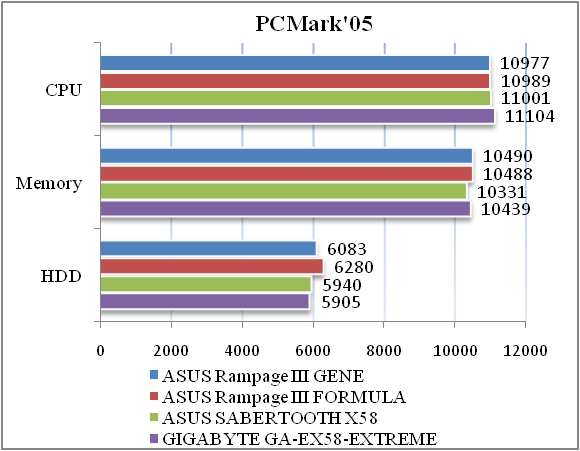

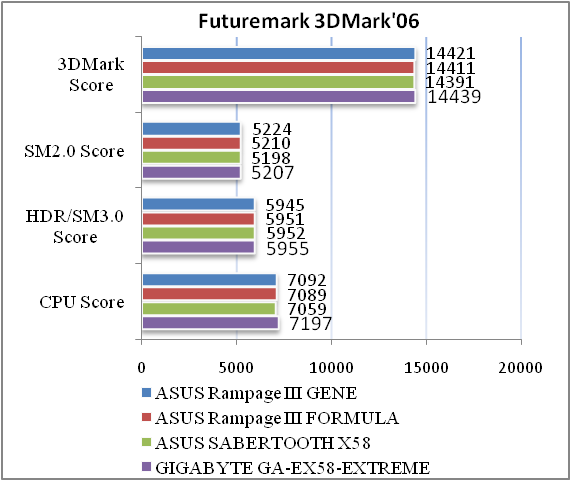

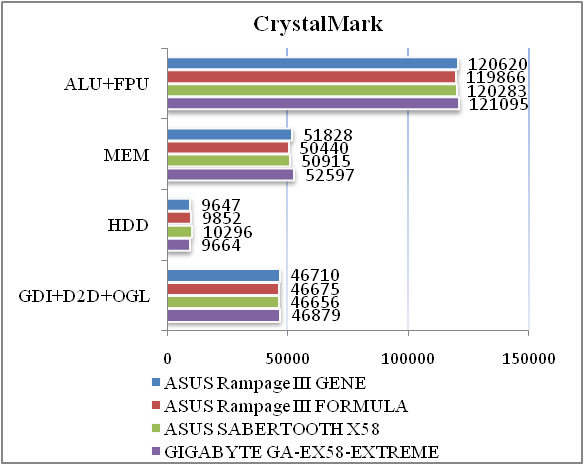

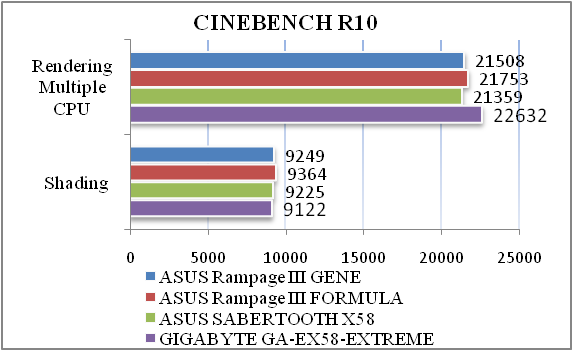

Результаты тестирования материнской платы ASUS Rampage III GENE показывают, что при номинальных режимах работы плата ничем существенно не выделяется при сравнении с решениями своего уровня. Тестирование звукового тракта на основе кодека SupremeFX X-Fi 2 Общие результаты (RightMark Audio Analyzer) Режим работы 16-bit, 44,1 kHz
Встроенный аудиокодек SupremeFX X-Fi 2, который является на самом деле перелицованным кодеком VIA VT2020, показал результат «хорошо», что свидетельствует о том, что инженерам удалось качественно выполнить обвязку кодека и полностью реализовать его потенциал, позволяя не требовательным к качеству звука владельцам материнской платы обойтись без внешней звуковой карты. Выводы Материнская плата ASUS Rampage III GENE является неординарным продуктом, который принадлежит к классу hi-end решений и входит в серию ROG - материнских плат для оверклокеров и энтузиастов. Здесь не принято экономить и жертвовать какими-либо функциями ради удобства эксплуатации. Однако данная плата спроектирована как раз с целью быть чуть более доступной по сравнению со старшими решениями серии, при этом ни в чем им не уступая, когда речь заходит о возможностях разгона. Более низкая цена ASUS Rampage III GENE обусловлена главным образом вследствие реализации платы в формате MicroATX. Надо сказать, что минус в этом решении только один, и тот условный - сокращение слотов PCI Express x16 до двух единиц. Условный потому, что подавляющему большинству пользователей будет вполне достаточно двух полноскоростных слотов PCI Express x16. Таким образом, материнская плата ASUS Rampage III GENE вполне может быть рекомендована к покупке, как основа для мощного и компактного компьютера для игр и оверклокерских экспериментов. Достоинства:
Недостатки:
|
