Обзор материнской платы ASUS Rampage III Formula
В свете свежих вестей с IDF Fall 2010, где во всю обсуждается выход в следующем году процессоров новой архитектуры Sandy Bridge и платформы LGA 1155, становится понятно, что в скором времени материнские платы с разъемом LGA 1156 станут менее востребованы. Судя по «роадмапам» компании Intel уже во втором квартале 2011 года новые процессоры Sandy Bridge почти по всех позициях потеснят процессоры LGA 1156. Конечно, смена поколений произойдет не внезапно, а постепенно, так как запасы комплектующих, как обычно, нужно успеть реализовать, но подобный вывод напрашивается. Платформа же Intel LGA 1366 стала единственной, где процессоры архитектуры Nehalem будут удерживать позиции под натиском Sandy Bridge. Таким образом, в сегменте сверх-производительных ПК еще как минимум год платформа LGA 1366 будет оставаться актуальной.
Спецификация материнской платы ASUS Rampage III Formula:
Упаковка материнской платы ASUS Rampage III Formula выполнена в стиле ROG-серии. И ручка для переноски не является ее единственным достоинством.
Передняя панель упаковки разворачивается и под ней в большом «окошке» можно довольно детально рассмотреть внешний вид материнской платы ASUS Rampage III Formula и узнать о некоторых технологиях, реализованных на ней.
Собственно об этих же достоинствах упоминается и на обратной стороне упаковки. В число особенностей, которые выделил производитель, попали:
Комплект у материнской платы ASUS Rampage III Formula достаточно сильно превосходит комплект стандартной материнской платы. В него входит:
Материнская плата ASUS Rampage III Formula хотя очень похожа с ASUS Rampage III EXTREME, которую мы тестировали ранее, но отличий между ними предостаточно. Это можно понять даже бегло сравнив их внешний вид. Компоновка ASUS Rampage III Formula достаточно удачная для подключения и переконфигурирования системы: все порты и разъемы питания расположены по краю. Небольшим исключением является лишь дополнительный «периферийный» разъем (типа Molex) питания шины PCI Express в случае установки нескольких очень мощных видеокарт или экстремального разгона. Он установлен достаточно неудобно возле интерфейсной панели, поэтому протягивать кабель от блока питания будет не очень удобно.
Система охлаждения на ASUS Rampage III Formula обладает достаточной эффективностью, хотя назвать ее сильно большой и тяжелой нельзя. Она представляет собой три радиатора, которые объединены одной тепловой трубкой. Причем соединение радиаторов с тепловой трубкой выполнено достаточно качественно. Разница температур между ними во время проведения тестирования была небольшой, всего 1-2°С. В среднем же температура системы охлаждения без использования вентилятора, который идет в комплекте, находилась на уровне 42°С. Чтобы и при использовании пассивных процессорных кулеров и водных систем охлаждения материнская плата не перегревалась в комплекте присутствует дополнительный достаточно тихий вентилятор. Продолжая разговор о системе охлаждения материнской платы ASUS Rampage III Formula можно отметить «срез» на радиаторе северного моста. Благодаря нему в верхний слот PCIEx1 можно будет устанавливать длинные карты расширения. Это практическая сторона, но об эстетической составляющей материнской платы конструкторы ASUS также позаботились, нанеся надпись «Republic of Gamers» с эмблемой с краю радиатора.
Слоты для памяти, уже традиционно для компании ASUS, лишены защелок с нижней стороны. Поэтому видеокарта в верхнем слоте PCIEx16 не должна будет мешать извлечению модулей памяти из слотов.
Материнская плата ASUS Rampage III Formula имеет ряд «фишек» для любителей оверклокинга, включая настоящих экстремалов. Если внутренними кнопками на высококлассной плате сейчас уже никого не удивишь, то переключатели «LN2 MODE» для отключения защиты от переохлаждения жидким азотом и «QPI LL SW» для уменьшения просадок напряжения на шине QPI найдутся далеко не на каждой материнской плате даже высокого уровня. Кроме этого, на ASUS Rampage III Formula есть панель контрольных точек для измерения напряжения на основных компонентах. Правда эта панель не предусматривает возможности подключения «концов» мультиметра для большего удобства измерения, как на ASUS Rampage III Extreme, но, все же, и в таком виде ей можно пользоваться. Однако индикатора POST-кодов на ASUS Rampage III Formula нет. Вместо него четыре светодиодных индикатора отображающих процесс инициализации процессора, памяти, видеокарты и загрузочного устройства.
Южный мост Intel ICH10R поддерживает шесть портов SATA с возможностью организации SATA RAID 0, 1, 5 и 10. В дополнение на плате есть еще SATA-контроллер JMicron JMB363, который поддерживает два внешних порта SATA 3 Гб/c. Два порта нового интерфейса SATA 6.0 Гб/c имеют красный цвет и функционируют за счет контроллера Marvell 9128. Из внутренних портов материнской платы ASUS Rampage III Extreme можно отметить наличие шести USB 2.0 и одного порта IEEE 1394a. Устаревших интерфейсов вроде FDD, LPT, COM и даже IDE на этой материнской плате нет вовсе. Возле разъема системной панели находится кнопка переключения микросхем BIOS. Чуть дальше можно увидеть сами микросхемы BIOS. Причем переключение между микросхемами можно наблюдать при помощи светодиодных индикаторов, которые расположены возле них.
Для установки графических ускорителей материнская плата ASUS Rampage III Formula имеет три разъема PCIe x16, что позволяет поддерживать технологии NVIDIA 3-Way SLI и ATI Quad CrossFireX в конфигурациях x16/x16 или x16/x8/x8. Слоты PCIe x16 распаяны через один, что позволяет устанавливать видеокарты с двухслотовыми системами охлаждения. Полноценно по 16 линий PCI Express могут иметь только верхний и нижний слоты PCIE x16. Это нужно учитывать при объединение пары видеоускорителей. Кроме того, для установки карт расширения на ASUS Rampage III Formula имеется один слот PCI и два PCIe x1. Звуковая подсистема материнской платы ASUS Rampage III Formula основана на 8-канальном HDA кодеке Realtek ALC889, разъем для фронт панели которого поддерживает форматы HDA и AC`97.
То, что в качестве гигабитного сетевого контроллера используется Intel 82567V, т. е. производства очень известной компании, нашло отражение даже на упаковке, в чем мы убедились ранее.
Стабилизатор питания процессора на ASUS Rampage III Formula выполнен по 8-фазной схеме. В этом узле питания, как, впрочем, и в остальных узлах материнской платы, использованы дросселя с ферритовым сердечником и конденсаторы полимерного типа. Для лучшего охлаждения материнской платы радиаторы закрывают все силовые элементы процессорного узла VRM.
8-фазная схема питания процессора построена на ШИМ-контроллере CHiL CHL8318 с возможностью управления частотой генератора от 250 до 1000 кГц.
С обратной стороны система охлаждения материнской платы ASUS Rampage III Formula надежно зафиксирована подпружиненными винтами.
На заднюю панель материнской платы ASUS Rampage III Formula выведены следующие порты:
Перевернутый набок разъем USB предназначается исключительно для подключения системы к ноутбуку или другой системе по технологии «ROG Connect», которую мы тестировали на материнской плате ASUS Rampage III EXTREME. С помощью этой технологии достаточно просто можно производить разгон и мониторинг системных параметров. Кроме того, на интерфейсной панели находится кнопка сброса настроек BIOS и кнопка активации функции ROG Connect.
Вдобавок ко всему, материнская плата ASUS Rampage III Formula оснащена светодиодной индикацией уровня напряжения на основных компонентах: процессоре, оперативной памяти, северном и южном мосте. Для подключения вентилятора ASUS Rampage III Formula также имеет достаточно внушительные возможности. К ней можно подключить целых 8 вентиляторов, не считая небольшого вентилятора системы охлаждения платы. BIOS
По количеству настроек необходимых для разгона и диапазону напряжений BIOS материнской платы ASUS Rampage III Formula практически ни в чем не уступает BIOS более дорогого решения ASUS Rampage III EXTREME. Интерфейс у BIOS такой же, основанный на коде AMI. В верхней строчке BIOS можно увидеть название материнской платы и текущую версию BIOS. Сразу стоит отметить, что все настройки и фото были сделаны на системе с шестиядерным процессором Intel Core i7-980X.
В BIOS материнской платы ASUS Rampage III Formula имеется несколько режимов настройки параметров. Кроме автоматического и ручного режима настройки есть возможность установки профилей X. M.P. оперативной памяти и активации фирменной технологии CPU Level Up.

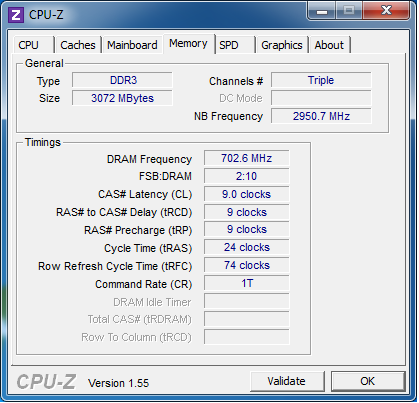

Множитель памяти на процессоре Intel Core i7-980X разблокирован, поэтому частоту можно увеличивать до значений в 2400 МГц.
Как обычно в BIOS есть возможность настройки таймингов (задержек) и подтаймингов (второстепенных задержек) оперативной памяти. Значение текущих таймингов очень удобно отображается прямо в этом подменю и это большой плюс.
Материнская плата ASUS Rampage III Formula поддерживает технологию ROG Extreme Engine Digi+, которая позволяет настраивать параметры процессорного ШИМ-преобразователя. Первая настройка «Digi+ PWM Mode» имеет две опции:
Настройка «PWM Volt. Control» позволяет регулировать напряжение на микросхеме управления MOSFET от 6 до 10 В. Настройка «Load-Line Calibration» позволяет компенсировать просадки напряжения на процессоре во время нагрузок. Настройка [CPU PWM Frequency] позволяет задать частоту работы ШИМ преобразователя от 250 кГц до 1000 кГц с шагом 250 кГц.
Все основные напряжения на компонентах можно регулировать в очень большом диапазоне и с очень малым шагом, что сильно отличает плату от простых решений. Напряжение питания процессора можно повысить до экстремально высоких значений в 2,3 В, а напряжение CPU PLL до 2 В. Экстремальные оверклокеры точно смогут оценить эти достоинства.
Помимо настроек ASUS Rampage III Formula может похвастаться просто огромными возможностями мониторинга. Мониторинг напряжений, скоростей вращения и температур разбит по разделам, так как контролируемых параметров очень много.
Возможности настроить скорость вращения вентиляторов, на материнской плате ASUS Rampage III Formula также имеются в большом количестве. CPU Level Up

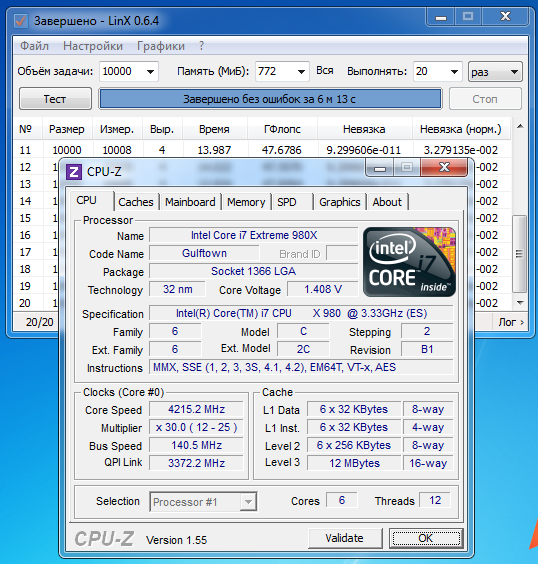

Возможности технология CPU Level Up компании ASUS мы оценили еще в прошлый раз во время тестирования материнской платы ASUS Rampage III EXTREME. Фактически ту же картину мы наблюдали и на материнской плате ASUS Rampage III Formula. Шестиядерный процессор Intel Core i7-980X материнская плата автоматически разгоняет до частоты 4,2 ГГц, на которой система работает абсолютно стабильно. Технология CPU Level Up имеет две ступени 4,0 ГГц и 4,2 ГГц, поэтому если установленный процессор не сможет работать стабильно на высокой частоте можно будет найти компромисс. Все же процессор Intel Core i7-980X это очень дорогая модель, доступная далеко не всем пользователям. Поэтому мы установили в систему процессор Intel Core i7-930 и выяснили, что для него технология CPU Level Up предусматривает разгон до частоты старших процессоров Core i7-950 (3,06 ГГц) или до Core i7-965 (3,2 ГГц). Подобные показатели уже являются менее впечатляющими, так как при поднятии напряжения вручную процессор Intel Core i7-930 можно просто разогнать до 3,8 ГГц. Следует отметить, что активация технологии CPU Level Up сопровождается увеличением напряжения на процессоре и модулях оперативной памяти. Поэтому без установки эффективной системы охлаждения и оверклокерских модулей памяти не обойтись. Общее энергопотребление системы с процессором Intel Core i7-980X:
После активации технологии CPU Level Up энергопотребление возрастает достаточно ощутимо, на целых 110 Вт в режиме максимальной нагрузки, что потребует использования действительно эффективных кулеров и хорошего блока питания. ASUS TurboV EVO
Интерфейс новой версии утилиты ASUS TurboV EVO достаточно сильно преобразился в лучшую сторону. С ее помощью можно достаточно просто производить разгон системы в пределах работоспособности оперативной памяти, тайминги и частоту которой все же придется настраивать в BIOS.
Также утилита ASUS TurboV EVO позволяет настраивать максимальную частоту Intel Turbo Boost, на процессорах с разблокированным множителем. Мы попробовали увеличить максимальную частоту Turbo Boost до 4,12 ГГц, подняв перед этим напряжение на процессоре для большей стабильности. И, как видите на скриншоте, утилита вполне корректно произвела настройку системы «на лету» без перезагрузки.
Также утилита ASUS TurboV EVO обладает широкими возможностями защит от перегрева и может изменять напряжение на компонентах в зависимости от скорости вращения вентиляторов. Границы срабатывания предупреждения в каждом случае можно определить самостоятельно.
Кроме того, в пакете утилит AI Suite II имеется полезная утилита управления вентиляторами FAN Xpert, в которой можно задать закономерность, по которой будет регулироваться скорость вращения вентилятора в зависимости от температуры. Причем есть возможность самостоятельно задать необходимые вам параметры регулирования в пользовательском профиле.
Вдобавок ко всему в пакете утилит AI Suite II есть еще утилита Sensor Recorder, которая позволяет записывать в виде диаграмм мониторинг определенных параметров системы. Возможности разгона

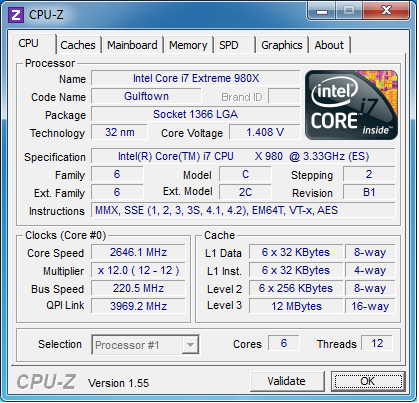

Тактовую частоту системной шины материнской платы ASUS Rampage III Formula при воздушном охлаждении с процессором Intel Core i7-980X Extreme Edition, также как и с процессором Intel Core i7-920, удалось поднять до значения 220 МГц, что можно считать отличным результатом. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование:
Результаты тестов:

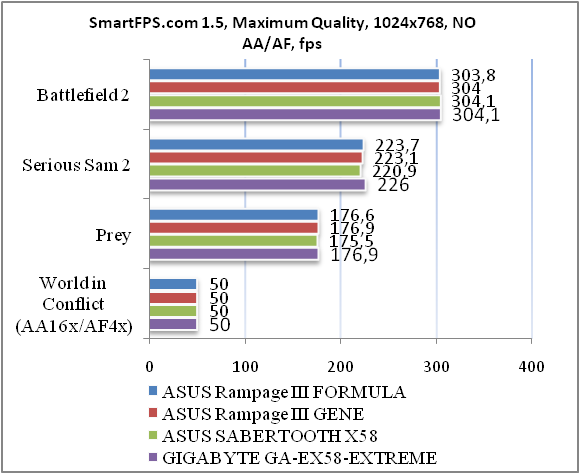

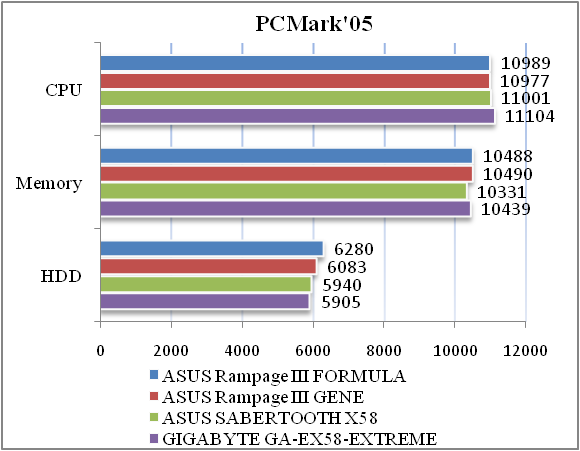

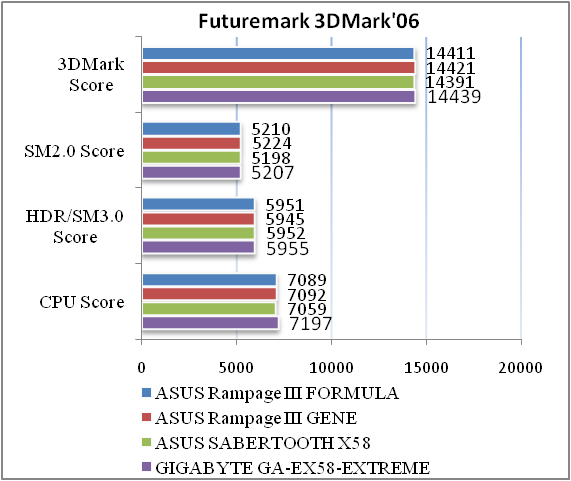

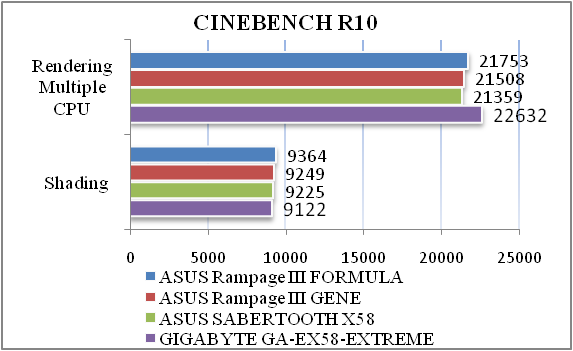

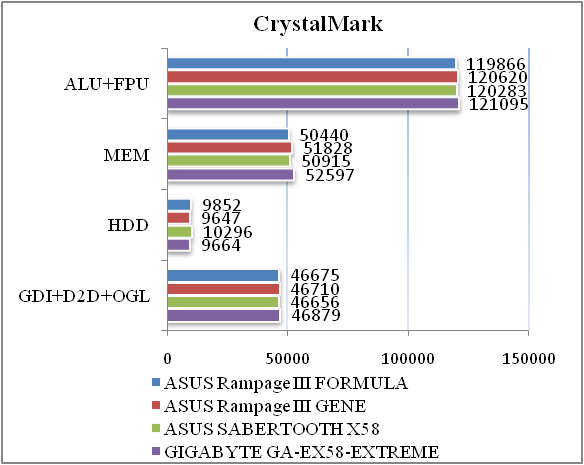

Результаты тестирования производительности на материнской плате ASUS Rampage III Formula не выделяются среди решений подобного класса. Тестирование звукового тракта на основе кодека Realtek ALC889 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудио-кодек Realtek ALC889 показал очень хорошие результаты тестирования, а значит его возможностей будет достаточно для большинства владельцев платы. Выводы Материнская плата ASUS Rampage III Formula должна прийтись по вкусу в первую очередь продвинутым оверклокерам, которые любят поэкспериментировать, а также геймерам для создания очень производительной многовидеокартной конфигурации. Специально для любителей разгона в арсенале ASUS Rampage III Formula имеется отличный разгонный потенциал, а также огромный набор настроек и методов управления системой – от очень функциональной BIOS с отлично реализованным автоматическим разгоном до возможности удаленно производить разгон. По функциональности ASUS Rampage III Formula также находится на очень высоком уровне, поддерживая, в том числе, и новые стандарты интерфейсов SATA 3.0 и USB 3.0. Достоинства:
Недостатки:
|
