Обзор материнской платы ASUS Rampage III Extreme
Серия материнских плат «ASUS Rampage» в особом представлении не нуждается, так как она является самой элитной в рядах компании ASUS для процессоров Intel и предназначается в первую очередь для любителей экстремального разгона. В данной серии производитель старается внедрить все свои новые разработки и технологии. Серию материнских плат «Rampage» можно сравнить с болидом F1. Да, на таких «машинах» ездят единицы, но зато как! Давайте же посмотрим, что собою представляет материнская плата ASUS Rampage III Extreme с процессорным разъемом LGA 1366 на системной логике Intel X58 Express.
Спецификация материнской платы ASUS Rampage III Extreme:
Упаковка материнской платы ASUS Rampage III Extreme выполнена очень качественно и ярко. В дополнение она оснащена ручкой для переноски.
Как и у многих «топовых» материнских плат компании ASUS, упаковка Rampage III Extreme оснащена смотровым окошком, через которое можно достаточно подробно рассмотреть будущую покупку.
Также на упаковке материнской платы не забыли упомянуть о достоинствах ASUS Rampage III Extreme:
Не обошлось в комплекте материнской платы и без большой наклейки, которая символизирует серию ASUS ROG. Также здесь можно найти инструкцию, DVD диск с драйверами, бенчмарком 3DMark Vantage и антивирусом Kaspersky. Кроме того, в комплекте имеются стикеры, которые можно наклеить на кабеля SATA, чтобы не запутаться.
В комплекте с ASUS Rampage III Extreme прилагается целых восемь кабелей SATA, причем два из них с белыми разъемами гарантированно соответствуют SATA 3.0.
При объединение нескольких видеокарт в одну графическую систему может пригодиться 3-Way SLI мост, SLI мост и CrossFire мост, которые тоже входят в комплектацию.
Кроме того, в комплекте имеется USB шлейф, модуль с двумя портами USB 2.0 + ESATA, термо-датчик, переходник для измерения напряжения в контрольных точках и набор стикеров для маркировки SATA кабелей.
Дополнительным бонусом к материнской плате ASUS Rampage III Extreme является Bluetooth передатчик.
Систему охлаждения материнской платы ASUS Rampage III Extreme можно сделать активной, установив на нее радиатор с вентилятором.
Прямо на основание этого радиатора заранее нанесен термоинтерфейс.

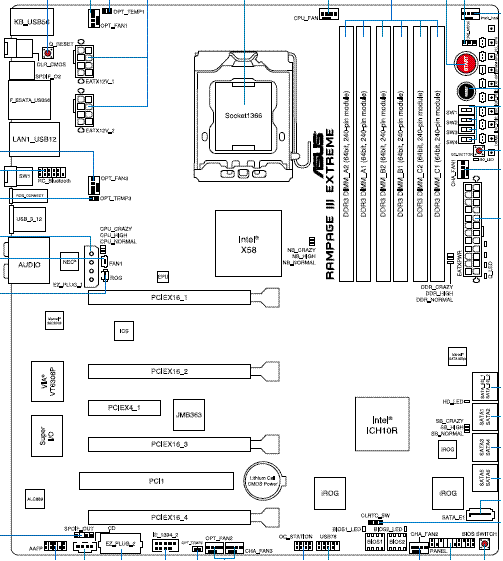

Несмотря на очень высокие функциональные возможности, материнскую плату ASUS Rampage III Extreme удалось достаточно удачно скомпоновать: основные разъемы питания и порты разнесены по краям платы. Также стоит отметить, что видеокарта, установленная в верхний слот PCIEx16, не будет мешать извлечению модулей памяти из слотов, потому что с нижней стороны защелок нет вовсе. Материнская плата ASUS Rampage III Extreme выполнена на восьмислойном PCB c использованием в основной массе полимерных конденсаторов и двух танталовых, которые установлены в узле питания процессора и оперативной памяти.
На материнской плате ASUS Rampage III Extreme используется очень габаритная и эффективная система охлаждения. Конструкция эта построена на тепловых трубках, которые скрыты радиатором. В центре системы охлаждения установлена подсветка, которая украшает и без того достаточно стильный внешний вид.
Небольшой радиатор в центральной части можно заменить на радиатор с небольшим вентилятором, что повысит эффективность системы охлаждения при разгоне.
С обратной стороны система охлаждения надежно фиксируется при помощи подпружиненных винтов.
Южный мост Intel ICH10R поддерживает шесть портов SATA с возможностью организации SATA RAID 0, RAID 1, RAID 5, и RAID 10. В дополнение на плате есть еще SATA-контроллер JMicron JMB363, который поддерживает внутренний и внешний порты SATA 3 Гб/c. Два порта нового интерфейса SATA 6.0 Гб/c имеют красный цвет и функционируют за счет контроллера Marvell 9128. Из внутренних портов материнской платы ASUS Rampage III Extreme можно отметить наличие шести USB 2.0 и одного порта IEEE 1394a. Устаревших интерфейсов вроде FDD, LPT, COM и даже IDE на этой материнской плате нет вовсе. Возле разъема системной панели находится кнопка переключения микросхем BIOS. Чуть дальше можно увидеть сами микросхемы BIOS. Причем переключение между микросхемами можно наблюдать при помощи светодиодных индикаторов, которые расположены возле них.
Материнская плата ASUS Rampage III Extreme имеет сразу четыре разъема PCIe x16, что позволяет поддерживать технологии NVIDIA 3-Way SLI и ATI Quad CrossFireX в конфигурациях x16/x16; x16/x8/x8 или x8/x8/x8/x8. Слоты PCIe x16 распаяны через один, что позволяет устанавливать видеокарты с двухслотовыми системами охлаждения. Кроме того, на ASUS Rampage III Extreme имеются слоты PCI и PCIe x4. Очень большое внимание на этой материнской плате уделено питанию. Поэтому на плате можно встретить два 4-контактных разъема питания PATA для лучшей стабильности линий PCI Express. Звуковая подсистема материнской платы ASUS Rampage III Extreme основана на 8-канальном HDA-кодеке Realtek ALC889, разъем для фронт панели которого поддерживает форматы HDA и AC`97.
Возле слотов оперативной памяти находятся внутренние кнопки включения и рестарта системы. Здесь же находятся панель контрольных точек. Замер напряжения можно делать на контактных площадках или подключая небольшой переходник, который прилагается в комплекте. Ряд из четырех переключателей служит для отключения слотов PCIE x16. В этой же части материнской платы еще размещается кнопка MemOK! и джампер отключающий coldbug, то есть снимающий защиту процессора от переохлаждения. Данная функция заинтересует в первую очередь экстремальных оверклокеров, которые экспериментируют с применением жидкого азота.
Стабилизатор питания с первого взгляда может показаться очень простым. Мы уже привыкли видеть массу дросселей возле процессорного разъема, которые производители стараются выдать за 24 или 36-фазные узлы VRM. На самом же деле в таких случаях несколько дросселей соединяются параллельно, превращая, например, реально 6-фазный стабилизатор в виртуально 24-фазный.
На ASUS Rampage III Extreme используется 8-фазная схема питания процессора, которая построена на ШИМ-контроллере CHiL chl8318 с возможностью управления частотой генератора от 250 до 1000 кГц. Важно отметить, что для обеспечения максимально стабильного питания на плате имеется сразу два 8-контактных разъема EATX 12V.
Для сглаживания напряжения на линии со стороны процессора установлен танталовый конденсатор FPCAP на 1000 мкФ, 3В.
Плата с Bluetooth передатчиком устанавливается в специальный разъем возле панели разъемов ввода-вывода и обеспечивает поддержку RC Bluetooth – удаленное беспроводное управление системой.
На заднюю панель материнской платы ASUS Rampage III Extreme выведены следующие порты:
Кроме того, на интерфейсной панели находится кнопка сброса настроек BIOS и кнопка активации ROG Connect, которая позволяет подключить удаленную управляющую систему.
Материнская плата ASUS Rampage III Extreme обладает достаточно большими возможностями индикации напряжения. В зависимости от уровня напряжения возле процессора, памяти, северного и южного моста будут светиться соответствующего цвета светодиоды – зеленые, желтые или красные. Для подключения вентилятора плата также имеет внушительные возможности. Так, к ней можно подключить целых 8 вентиляторов, не считая небольшого вентилятора собственной системы охлаждения платы. BIOS
BIOS материнской платы ASUS Rampage III Extreme основан на коде AMI и имеет внушительный набор настроек для разгона и оптимизации системы. В верхней строчке можно увидеть название материнской платы и текущую версию BIOS, что очень удобно. Сразу стоит отметить, что все настройки и фото были сделаны на системе с шестиядерным процессором Intel Core i7-980X Extreme Edition.
В BIOS материнской платы ASUS Rampage III Extreme имеется несколько режимов настройки параметров. Большое внимание при этом уделено разгону памяти.
Также эта материнская плата имеет технологию авторазгона «CPU Level Up», которую мы обязательно опробуем в деле.
Множитель памяти на процессоре Intel Core i7-980X Extreme Edition разблокирован, поэтому частоту можно увеличивать до 2400 МГц.
Как обычно, в BIOS есть возможность настройки таймингов и подтаймингов оперативной памяти.
Все основные напряжения на компонентах можно регулировать в очень большом диапазоне и с очень малым шагом, что достатончо удобно. Напряжение питания процессора можно повысить до экстремально высоких значений в 2,3 В, а напряжение CPU PLL до 2 В. Экстремальные оверклокеры точно смогут оценить эти достоинства.
Помимо различных настроек, ASUS Rampage III Extreme может похвастаться просто огромными возможностями мониторинга. Мониторинг напряжения, скоростей вращения и температур разбит по разделам, так как параметров очень много.
Возможности настроить скорость вращения вентиляторов на материнской плате также имеются. Сложно представить, что при экстремальном разгоне подобные возможности в управление вентиляторами могут понадобиться, но, все же, класс материнской платы требует и таких расширений. CPU Level Up
Технология CPU Level Up действительно разгоняет шестиядерный Intel Core i7-980X Extreme Edition до 4,2 ГГц, причем на этой частоте система работала абсолютно стабильно. В том, что плата способна на такое при использовании простого воздушного охлаждения, у нас были сомнения. Ведь если вспомнить, тестируя процессор Intel Core i7-980X Extreme Edition эксперты на многих известных сайтах, таких как AnandTech и Ф-центр, не смогли преодолеть отметку в 4,2 ГГц, ограничившись значениями в 4,12 ГГц. Поэтому подобный результат выглядит просто потрясающе – ведь все это материнская плата выполняет автоматически, нужно просто ее правильно укомплектовать. Также, мы попробовали разогнать процессор с помощью технологии CPU Level Up до 4 ГГц, и сравнили энергопотребление в разных режимах работы с номинальным энергопотреблением. Энергопотребление системы с процессором Intel Core i7-980X Extreme:
Активация технологии CPU Level Up сопровождается увеличением тепловыделения системы. В первую очередь возрастает тепловыделение процессора, поэтому без установки эффективной системы охлаждения не обойтись. ASUS TurboV EVO
И, конечно же, материнская плата ASUS Rampage III Extreme умеет работать с популярной у оверклокеров утилитой ASUS TurboV EVO. Данная утилита на лету позволяет изменять частоту и напряжение питания на основных компонентах системы. Возможности разгона
Тактовую частоту системной шины материнской платы ASUS Rampage III Extreme с процессором Intel Core i7-980X Extreme Edition, также как и с процессором Intel Core i7-920, удалось поднять до значения 220 МГц, что можно считать отличным результатом. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование:

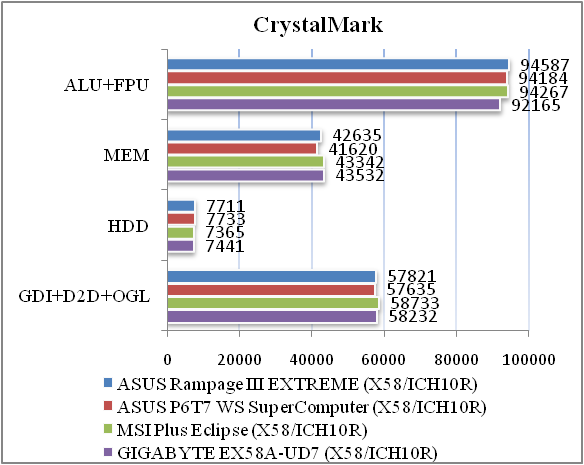

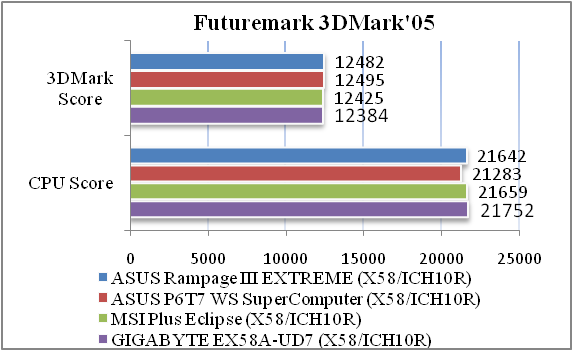

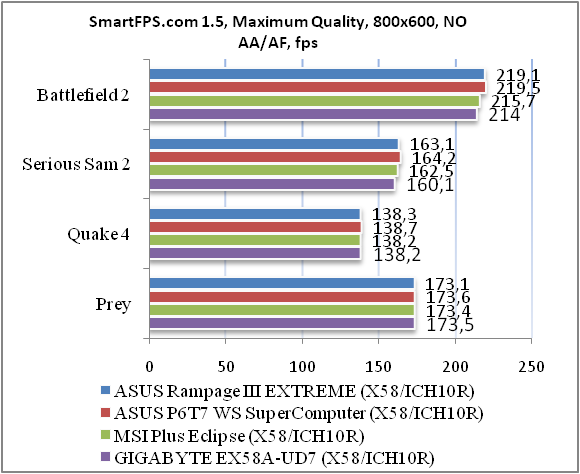

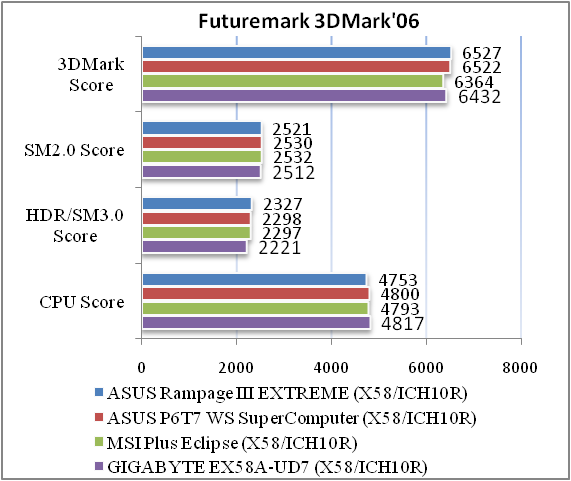

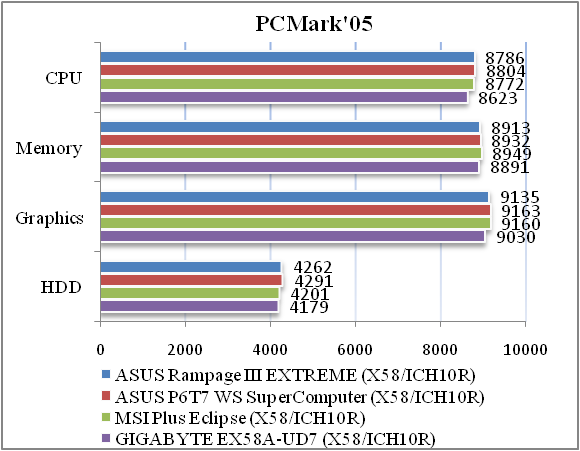

Результаты тестов:
По результатам тестирования производительности материнская плата ASUS Rampage III Extreme не выделяются среди решений подобного класса. Тестирование звукового тракта на основе кодека Realtek ALC889 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудио-кодек Realtek ALC889 превзошел все ожидания, показав отличные результаты тестирования. Конечно, истинный меломан с очень качественной аудиосистемой может захотеть доукомплектовать систему хорошей звуковой картой, но подавляющему большинству владельцев ASUS Rampage III Extreme и встроенной аудиосистемы будет предостаточно. Выводы Материнская плата ASUS Rampage III Extreme должна стать одной из наиболее вожделенных покупок для истинных экстремалов в разгоне и самых хардкорных любителей компьютерных игр. Именно для таких категорий покупателей плата и разработана, т. к. только энтузиасты способны осознанно покупать плату с такими возможностями за такую стоимость. Но в умелых руках ASUS Rampage III Extreme полностью окупится. Для любителей разгона в её арсенале припасен отличный разгонный потенциал, а также огромный набор настроек и методов управления системой – от очень функциональной BIOS с отлично реализованным автоматическим разгоном до возможности удаленно производить разгон. Профессиональные же геймеры по достоинству оценят возможность создания на основе ASUS Rampage III Extreme наиболее мощной игровой системы с несколькими видеокартами. Достоинства:
Недостатки:
|
