Обзор материнской платы ASUS P7P55D Deluxe
Недавно мы проводили тестирование «топовой» материнской платы ASUS P7P55D Premium и теперь пришла очередь рассмотреть очень похожую, но менее дорогую по ряду причин модель ASUS P7P55D Deluxe. Напомним, что ранее мы уже тестировали ряд решений среднего класса от компании ASUS на чипсете Intel P55 Express: ASUS P7P55D LE, ASUS P7P55D, ASUS P7P55D PRO, ASUS P7P55D EVO. Таким образом, можно будет сравнить, чем «топовые» модели отличаются от остальных решений. Однако следует отметить, что первое полугодие 2010 года пройдет под знаком внедрения в массы интерфейсов USB 3.0 и SATA 6 Гб/с. В итоге практически все перечисленные выше модели были модифицированы и обзавелись индексом «-E», что и указывает на поддержку новых стандартов обмена данными, хотя в остальном возможности и функционал остались неизменными.
Спецификация материнской платы ASUS P7P55D Deluxe:
Упаковка
Материнская плата ASUS P7P55D Deluxe поставляется в упаковке достойной продукта высокого класса. Основные преимущества и особенности платы вынесены на лицевую сторону упаковки. Сразу же производитель обращает внимание на: фирменную утилиту для разгона TurboV EVO, наличие более эффективной системы охлаждения на MOSFET и саму 16+3 фазную схему питания. Также не забыли отметить поддержку материнской платой ASUS P7P55D Deluxe технологий NVIDIA SLI и AMD CrossFireX.
Верхняя часть упаковки открывается, и под ней более подробно описываются технологии и функции, которые имеет материнская плата ASUS P7P55D Deluxe. В число перечисленных технологий входит
C обратной стороны упаковки материнской платы ASUS P7P55D Deluxe отмечено наличие пульта для разгона системы, а также программно-аппаратной функции разгона ASUS TurboV. Кроме этого, на упаковке имеется фото материнской платы с перечнем ее особенностей. К примечательным особенностям можно отнести: поддержку частоты памяти до 2133 МГц в режиме разгона, 16+3 фазную схему питания процессора, текстолит выполненный по технологии ASUS Stack Cool 3+, два сетевых контроллера и 10-канальный звуковой кодек.
В комплекте с материнской платой ASUS P7P55D Deluxe идут следующие аксессуары:
Также в комплект входит модуль с двумя портами USB и портом eSATA.
Выносная панель управления «ASUS TurboV» подключается к материнской плате и позволяет переключать оверклокерские профили или же постепенно увеличивать частоту системной шины.
С обратной стороны пульта имеется спрятанная кнопка сброса настроек BIOS.
Вся серия материнских плат ASUS P7P55D имеет схожую компоновку, так что иной раз, простым беглым взглядом их сложно отличить. Хотя наиболее значимыми отличиями в большинстве случаев являются разные узлы питания процессора и разная компоновка слотов расширения. Если рассматривать саму компоновку материнской платы ASUS P7P55D Deluxe, то в ней явных недостатков назвать нельзя. Единственный момент - это повернутые в сторону порты SATA и IDE, что может усложнить подключение к ним в небольших корпусах. Два основных слота PCIEx16 размещаются через два слота, это позволит устанавливать связку видеокарт даже с трехслотовой системой охлаждения.
Слоты для оперативной памяти не имеют защелок с одной стороны, поэтому длинная видеокарта не будет закрывать защелки и блокировать тем самым слот.
По расположению портов можно отметить, что COM-порт не удачно расположен в верхней части платы, остальные же порты и разъемы питания размещаются в более удобных для подключения местах. Материнская плата ASUS P7P55D Deluxe поддерживает двухканальный режим работы памяти вплоть до DDR3-2133 с расширением банков до 16 ГБ.
Возле слотов оперативной памяти установлена кнопка функции «MemOK!», которая может понадобиться в случае переразгона памяти или просто использования несовместимых модулей.
Также возле слотов памяти можно заметить три переключателя, которые могут позволить увеличивать напряжение на процессоре, интегрированном контроллере памяти и модулях памяти до значений гораздо выше критических.
Модель ASUS P7P55D Deluxe, в отличие от ASUS P7P55D Premium, не имеет поддержки SATA 6 Гб. Ее дисковая подсистема основана на возможностях чипсета и двух дополнительных контролеров: JMicron JMB322 имеет два порта SATA3.0 Гб/с, а JMicron JMB363 поддерживает один порт SATA 3.0 Гб/с и один Ultra DMA 133/100/66/33. Как известно, системная логика Intel P55 Express имеет шесть портов SATA 3.0 Гб/с с поддержкой RAID-масивов 0, 1, 5, 10. Кроме того, чипсет Intel P55 Express поддерживает четырнадцать портов USB 2.0/1.1, восемь из которых внешние.
Старшие материнские платы ASUS P7P55D Deluxe и Premium отличаются от всех остальных моделей серии на чипсете Intel P55 Express системой охлаждения чипсета. Нельзя сказать, что кулер на них имеет большую эффективность, просто его внешний дизайн более эффектный благодаря подсветке. Примечательно, что никаких мощных радиаторов с тепловыми трубками, которые характерны для решений GIGABYTE, компания ASUS не устанавливала на своих моделях. В первую очередь потому, что тепловыделение чипсета Intel P55 само по себе достаточно низкое и соответствует мощности привычного южного моста.
На радиатор нанесен достаточно вязкий, не сухой термоинтерфейс. Подсветка же создается за счет одного светодиода на плате, свет от которого рассеивается в специально встроенном «окошке» радиатора.
Как известно, системная логика Intel P55 Express состоит всего из одного чипа, выполненного по 65 нм нормам. Его энергопотребление в нагрузке должно составлять не более 5 Вт, что исключает необходимость устанавливать на него больших и эффективных радиаторов.
На материнской плате ASUS P7P55D Deluxe реализовано три слота PCIEx16. Два верхних слота работают от процессорных шестнадцати линий стандарта PCI Express 2.0. Нижний же слот черного цвета имеет только четыре линии чипсета PCI Express 1.0. Материнская плата ASUS P7P55D Deluxe поддерживает технологии CrossFireX или SLI. Для двухвидеокартных систем будет актуальна конфигурация x8+x8, для систем из трех видеокарт конфигурация x8+x8+x4. Кроме того, на плате есть два слота PCIEx1 и два обычных PCI. В нижней части материнской платы ASUS P7P55D Deluxe установлены кнопки «Power» и «Reset», которые находят применение в основном при тестирование оборудования, а не в повседневной работе. Также, на материнской плате ASUS P7P55D Deluxe можно увидеть чип VIA VT6308P для поддержки двух портов IEEE 1394a, и два гигабитных сетевых контроллера Realtek 8112L/8110SC.
Звуковая система на материнской плате ASUS P7P55D Deluxe основана на 10-канальном HDA кодеке VIA VT2020 (BD192/24 ENVY HD) с поддержкой DTS Surround.
В стабилизаторе питания процессора присутствует 19 дросселей, и по заверению производителя ASUS P7P55D Deluxe имеет 16+3 фазный стабилизатор питания. Это конечно же меньше, чем 24 «виртуальные» фазы на ASUS P7P55D Premium, но и таких возможностей должно быть достаточно для очень хорошего разгона. Узел питания процессора, как и положено, оснащен 8-контактным разъемом питания, а MOSFET охлаждаются радиаторами.
Радиаторы надежно прижимаются к металлическим упорным пластинам при помощи металлических винтов, а не пластиковых шпилек, как это часто бывает на менее высококлассных решениях. Примечательным фактом также является то, что текстолит ASUS P7P55D Deluxe выполнен по технологии ASUS Stack Cool 3+, которая позволяет уменьшить нагрев и распределить выделяющееся тепло по плате.
Судя по микросхемам, установленных на плате, можно предположить, что процессор питается от 8-фазного стабилизатора основанного на ШИМ-контроллере EPU ASP0800, с двумя дросселями в канале, а встроенный контроллер памяти от 3-фазного стабилизатора на чипе PEM ASP0801. Узел питания поддерживает программно-аппаратную технологию энергосбережения ASUS EPU и соответствует спецификации VR11.1.
На заднюю панель внешних портов материнской платы ASUS P7P55D Deluxe выведены следующие разъемы:
Весьма неплохой набор, включающий раздельные порты PS/2 для мышки и клавиатуры, что в последнее время становится редкостью. В некоторых случая очень удобной может оказаться кнопка сброса настроек BIOS, вынесенная на заднюю панель – например, если системный блок стоит на столе. Наличие одновременно и коаксиального и оптического цифровых аудиовыходов дает пользователю абсолютную свободу в выборе акустической системы.
На материнской плате ASUS P7P55D Deluxe установлено четыре разъема для вентиляторов – один 4-контактный для процессорного кулера и три 3-контактных для корпусной вентиляции. Возле интерфейсной панели расположен разъем для подключения пульта «ASUS TurboV». BIOS BIOS материнских плат ASUS P7P55D Deluxe и ASUS P7P55D Premium во многом схожа, основана она на коде AMI с широким набором настроек для разгона системы.
Специально для разгона предусмотрено четыре режима работы системы:
Для облегчения восприятия все настройки, касающиеся разгона, мы свели в таблицу.
В режиме «Manual» пользователю доступны лишь три делителя ограниченные частотой DDR3-1333.
Без переключения перемычки напряжение на процессоре можно увеличивать на 0,5 В.
При разгоне процессора на материнской плате с чипсетом Intel P55 Express не требуется большого повышения напряжения на системной логике, что и отражается в настройке «PCH Voltage».
Также в BIOS имеется возможность настройки таймингов и подтаймингов оперативной памяти в полном виде. При этом удобно прямо в разделе настроек отображаются текущие значения таймингов памяти.
Что касается фирменных процессорных технологий, то они все собраны в отдельном подразделе «Advanced».
В разделе мониторинга «Power» можно следить за:
Любителей разгона может порадовать раздел для сохранения профилей настроек BIOS «O. C. Profile».
Уже фактически привычной для материнских плат разных классов компании ASUS является технология быстрой загрузки Linux-оболочки «ASUS Express Gate», которая применяется для выхода в интернет, просмотра почты или общения через «Skype». Возможности разгона
Тактовую частоту системной шины материнской платы ASUS P7P55D Deluxe с процессором Intel Core i5 750 удалось поднять до значения 220 МГц, что можно считать очень хорошим результатом.
Одним из эффективных и простых способов разгона ASUS P7P55D Deluxe является функция в BIOS «OC Tuner», которая автоматически способна разгонять систему и повышать напряжение питания. Эта функция имеет три режима: «Good Performance», «Better Performance», «Turbo Profile».
Самый «щадящий» разгон производится в режиме «Good Performance». В нашем случае опорная тактовая частота увеличилась до 152 МГц, в итоге процессор работал без поднятия напряжения на частоте 3050 МГц.
Частота памяти увеличилась пропорционально без снижения делителя, но сами тайминги были увеличены.
Более высокие показатели разгона с поднятием напряжения до 1,376 В на процессоре наблюдались в режиме «Better Performance». Итоговая частота процессора составляла 3539 МГц, что должно обеспечить ощутимый прирост производительности.
Частота памяти в режиме также заметно увеличивалась, причем материнская плата довольно корректно выставила тайминги памяти для наших модулей.
Самый «агрессивный» режим«Turbo Profile» продемонстрировал лишь значительное увеличение напряжения до значения 1,432 В, частота же процессора увеличилась только до 3619 МГц.
Возможно, виной небольшого прироста оказалась неудачная настройка памяти, хотя делитель и был понижен, но тайминги выбраны не совсем корректно.
Еще один удобный способ разгона на ASUS P7P55D Deluxe может обеспечить фирменная утилита «TurboV». Прямо из операционной системы она позволяет увеличивать частоту и напряжения питания на компонентах в довольно широком диапазоне. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

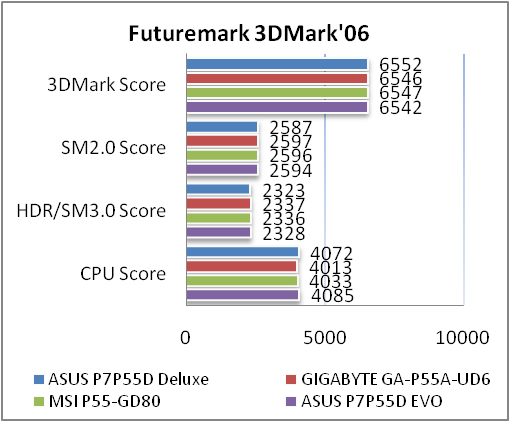

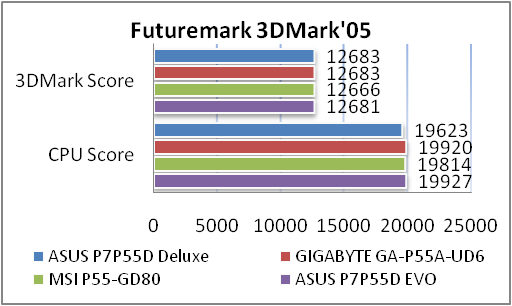

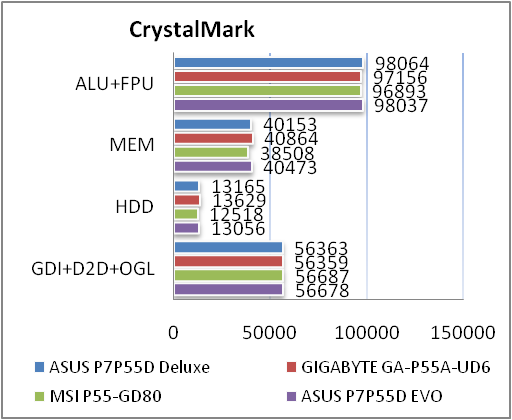

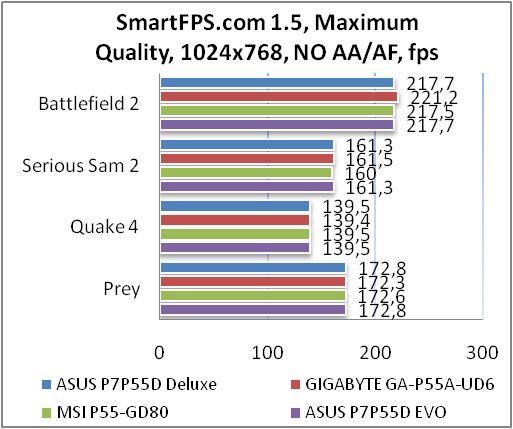

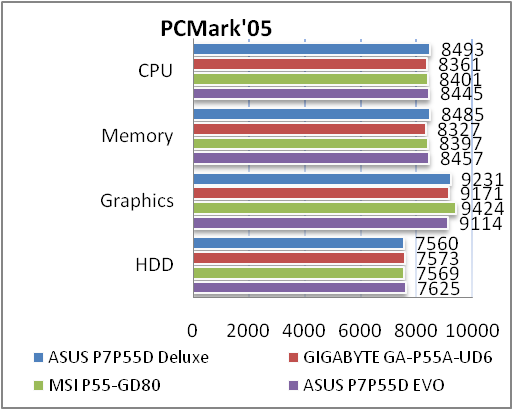

Результаты тестов:
Результаты тестирования производительности на материнской плате ASUS P7P55D Deluxe не отличаются от решений этого же класса. Тестирование звукового тракта на основе кодека VIA VT2020 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудио-кодек VIA VT2020 показывает очень хорошие результаты, а, значит, его будет достаточно в большинстве случаев. Выводы Материнская плата ASUS P7P55D Deluxe в полной мере соответствует высококлассному устройству, имея в своем арсенале ряд фирменных технологий, обладая отличным разгонным потенциалом и возможностью организации CrossFireX или SLI в конфигурации из трех видеокарт х8+x8+x4. Модель ASUS P7P55D Deluxe позволяет разносторонне подходить к процессу разгона за счет различных функций в BIOS, специальных утилит, профилей и заканчивая ручным режимом разгона. Для увеличения стабильности и повышения надежности в BIOS имеется достаточное количество настроек с большим диапазоном и малым шагом изменения. К тому же, благоприятно отразиться на надежности материнской платы при разгоне должно наличие достаточно мощного стабилизатора питания и усовершенствование текстолита, который выполнен по технологии ASUS Stack Cool 3+. Несмотря на недавнее обновление модельного ряда материнских плат на чипсете Intel P55 Express решениями с поддержкой интерфейсов USB 3.0 и SATA 3, модель ASUS P7P55D Deluxe, все-таки, останется актуальной для геймеров, особенно если они собирают системы из нескольких видеоускоретелей. Достоинства:
|
