Обзор материнской платы ASUS P6T7 WS SuperComputer
В сегодняшнем обзоре мы протестируем очень интересную материнскую плату ASUS P6T7 WS SuperComputer, предназначенную, как следует из названия, для построения мощной рабочей станции или супер-компьютера, используя технологию CUDA на нескольких мощных графических ускорителях, скоростные жесткие диски, самые производительные процессоры и большой объем быстрой оперативной памяти. Материнская плата ASUS P6T7 WS SuperComputer основана на наборе системной Intel X58 Express и двух чипах NVIDIA nForce 200. Чипы NVIDIA nForce 200 имеют по 32 линии PCI Express 2.0 и аппаратно поддерживают технологию 3-Way SLI. Именно с помощью них плата приобрела поддержку технологии NVIDIA 3-Way SLI и, как это ни странно, ATI Quad CrossFireX. Кроме того, материнская плата ASUS P6T7 WS SuperComputer рекомендована для максимально эффективной поддержки технологию CUDA, которая, являясь средой языка программирования Си, позволяет использовать вычислительные мощности графических процессоров для распараллеливания вычислений. Технологию CUDA реализуема на графических ускорителях компании NVIDIA GeForce 8, 9, 200 серии, а также Quadro и Tesla.
Спецификация материнской платы ASUS P6T7 WS SuperComputer:
Упаковка материнской платы ASUS P6T7 WS SuperComputer выполнена в лучших традициях «топовых» продуктов компании ASUS. Основная коробка размещается в упаковке с открывающейся верхней панелью. На лицевой стороне упаковки перечисляются основные достоинства этой материнской платы, среди которых отмечено:
Более подробное описание всех технологий можно найти на развороте упаковки, о них мы также не забудем упомянуть ниже в обзоре.
На тыльной стороне упаковки показан внешний вид материнской платы ASUS P6T7 WS SuperComputer и приведена ее спецификация, что очень удобно и информтивно.
Комплектация материнской платы ASUS P6T7 WS SuperComputer включает:
Также в комплекте с материнской платой ASUS P6T7 WS SuperComputer прилагается G. P. диагностическая плата с индикатором POST-кодов и двумя кнопками – включения компьютера и рестарта системы.
Компоновка материнской платы ASUS P6T7 WS SuperComputer выполнена очень грамотно несмотря на большую плотность элементов. Единственное, что может вызвать некоторые затруднения при сборке системы, это повернутые параллельно текстолиты разъемы SATA, к которым будет непросто подключится в некоторых не очень габаритных корпусах.
Приятно, что длинная очень габаритная видеокарта в верхнем разъеме PCIE х16 не мешает извлечению модулей оперативной памяти.
Очень необычный вид имеет конструкция системы охлаждения материнской платы ASUS P6T7 WS SuperComputer. Кулер состоит из пяти алюминиевых радиаторов, которые объединяются за счет четырех тепловых трубок. Оба чипа системной логики Intel X58 и Intel ICH10R, а также два чипа NVIDIA nForce 200 накрыты одним широким радиатором с малой площадью рассеивания. Но перегреваться они не должны, т. к. для рассеивания выделяемого тепла служат другие радиаторы, которые установлены на схемах питания и чипе Marvell 88SE6320, в центре платы. Во время тестирования материнской платы ее система охлаждения была теплой, но нужно учесть, что более производительная компьютерная система с большим количеством видеоускорителей будет нагреваться сильнее, поэтому хорошая вентиляция корпуса будет просто необходима.

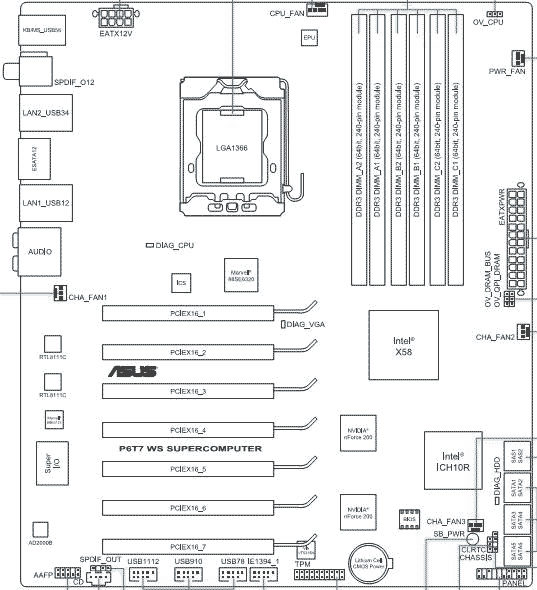

Для того, чтобы было более понятнее какие чипы охлаждает кулер, стоит взглянуть на схему расположения основных микросхем и портов ASUS P6T7 WS SuperComputer. Здесь же отметим, что для подключения вентиляторов имеется целых пять разъемов, один 4-контактный для процессорного кулера и четыре 3-контактных для корпусных элементов охлаждения. Причем разъемы питания вентиляторов установлены с разных сторон материнской платы, поэтому трудностей при подключении возникнуть не должно.
С первого взгляда наличие радиатора на схеме питания модулей памяти выглядит излишним, но если принимать во внимание конструкцию системы охлаждения в целом, выходит, что этот радиатор предназначен больше для рассеивания тепла системной логики, а не охлаждения относительно холодных элементов VRM.
Шесть внутренних портов SATA с поддержкой SATA RAID 0, RAID 1, RAID 5, и RAID 10 функционируют от южного моста Intel ICH10R, а еще два внешних порта SATA поддерживаются контроллером Marvell 88SE6121. Кроме того, материнская плата ASUS P6T7 WS SuperComputer имеет поддержку интерфейса SAS за счет контроллера Marvell 88SE6320 имеющего два внутренних порта с возможностью организации RAID-массивов уровней 0 и 1.
При установке одного ускорителя, на материнской плате ASUS P6T7 WS SuperComputer предполагается использовать первый слот PCIe x16_1 с 16 линиями данных. Когда же используется технология NVIDIA CUDA с видеоускорителем серии Quadro и процессорными картами Tesla, то рекомендуется установить карту Quadro в слот PCIe x16_1, а Tesla в слоты PCIe x16_3, PCIe x16_5 и PCIe x16_7. В режиме CrossFireX или SLI предполагается заполнять синие слоты (PCIe x16_1, 3, 5 или PCIe x16_1, 3, 5, 7), которые будут иметь по 16 полноценных линий PCI Express, правда лишь в случае если три черных слота PCIe x16_2, 4 и 6 останутся не задействованы. Конечно, для рядового пользователя такое большое количество слотов PCIe x16 вовсе ни к чему, а наоборот лучше было бы иметь слот-другой PCI. Материнская же плата ASUS P6T7 WS SuperComputer предназначена в первую очередь для рабочих станций, поэтому подобные возможности можно использовать как для создания мощного вычислительного центра TESLA, так и производительной графической системы на основе технологий 3-Way SLI и ATI Quad CrossFireX.
Из остальных внутренних портов материнской платы ASUS P6T7 WS SuperComputer можно отметить шесть портов USB и один порт FireWire, работающий от контроллера VIA VT6315N.
Звуковая подсистема материнской платы ASUS P6T7 WS SuperComputer основана на 8-канальном HDA-кодеке ADI 2000B, разъем для фронт панели которого поддерживает форматы HDA и AC`97.
Положительной особенностью ASUS P6T7 WS SuperComputer является наличие двух гигабитных сетевых контроллеров Realtek 8111C, что может заметно ускорить работу супер-компьютера по сети.
Еще одним достоинством материнской платы является виртуальная 16+2-фазная схема питания процессора, включающая более надежный 8-контактный разъемом питания процессора ATX12V.
Печатная плата ASUS P6T7 WS SuperComputer выполнена с применением технологии ASUS STACK COOL 2, которая предполагает наличие в текстолите медной пластины, что улучшает распределение тепла от наиболее греющихся элементов. С обратной стороны платы, напротив узла питания процессора, находятся не поместившиеся элементы стабилизатора питания.
Физически восьмифазным ШИМ-контролером стабилизатора питания процессора является микросхема EPU ASP0800, способная аппаратно управлять количеством работающих фаз.
На заднюю панель материнской платы ASUS P6T7 WS SuperComputer выведены следующие порты: один PS/2 для клавиатуры или мыши, коаксиальный и оптический S/PDIF, шесть USB, два порта eSATA, два разъема RJ45 для сетевых соединений, а также шесть разъемов для 8-канального звука.
Диагностическая карта с кнопками и индикатором подключается к разъему в нижней части платы, что не очень удобно в случае, когда система собранна в обычном корпусе.
На материнской плате ASUS P6T7 WS SuperComputer не обошлось и без украшений, между слотами подсвечивается мигающими светодиодами название компании.

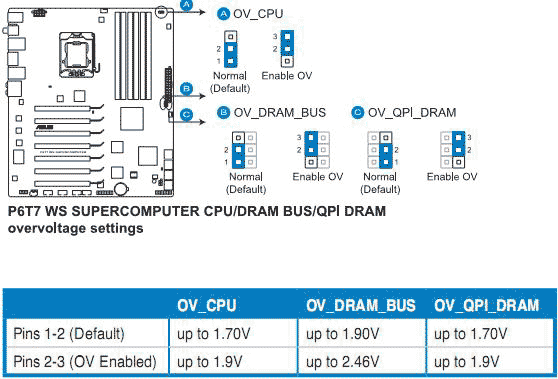

Завершая разговор о дизайне материнской платы ASUS P6T7 WS SuperComputer, отметим наличие на ней трех перемычек, ограничивающих напряжение питания на процессоре, шине памяти и шине QPI. Судя по величинам напряжений, ASUS P6T7 WS SuperComputer может похвастаться не только хорошими функциональными возможностями, необходимыми для построения мощного вычислительного или графического центра, но и может позволить осуществлять очень экстремальный разгон системы. BIOS BIOS материнской платы ASUS P6T7 WS SuperComputer основан на коде AMI и имеет внушительный набор настроек, которые пригодятся для разгона.
По умолчанию частоту памяти на материнской плате ASUS P6T7 WS SuperComputer можно увеличить до 2133 МГц.
Как обычно, в BIOS есть возможность настройки таймингов (задержек) и подтаймингов (второстепенных задержек) оперативной памяти.
Напряжение питания процессора можно повысить до экстремально высоких значений 2,1 В. Эта и остальные настройки, регулирующие напряжение питания, говорят о том, что ASUS P6T7 WS SuperComputer должна стать отменной основой и для любителей экстремального разгона.
В подразделе «Advanced» можно найти настройки управляющие процессорными технологиями.
В разделе мониторинга «Hardware Monitor» можно следить за:
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером «CPU Q-Fan Control» и для корпусных вентиляторов «Chassis Q-Fan Control».
Кроме того, в BIOS можно найти очень удобную функцию сохранения оверклокерских профилей. Возможности разгона
Тактовую частоту системной шины материнской платы ASUS P6T7 WS SuperComputer с процессором Intel Core i7-920 частоту удалось поднять до значения 214 МГц, что можно считать отличным результатом. Фирменные утилиты Несмотря на то, что ASUS P6T7 WS SuperComputer позиционируется как основа для рабочей системы, она поддерживает многие фирменные утилиты, облегчающие процесс использования и обслуживания системы, основанной на этой материнской плате, а также энергосберегающую технологию EPU-6 и очень удобную оверклокерскую утилиту TurboV.
С помощью утилиты для разгона TurboV можно изменять прямо из операционной среды Windows частоту и напряжение питания на основных компонентах системы.
При помощи утилиты «AI Suite» можно следить за температурой и скоростью вращения вентиляторов, а также запускать другие вспомогательные утилиты.
Энергосберегающая технология и соответствующая ей утилита EPU-6 помогут уменьшить энергопотребление, а главное понизить нагрев процессора. Как известно, зачастую процессоры способны стабильно функционировать при напряжении питания ниже номинального. Поэтому самым эффективным вариантом будет если пользователь сможет самостоятельно определить граничные значения стабильности при понижении напряжения и во вкладке «Setting» задаст для разных режимов свои параметры, такие как частота, напряжение на процессоре и чипсете. Этим действенным способом, в первую очередь, можно уменьшить нагрев компонентов и, следственно, снизить уровень шума системы охлаждения.
Другим эффективным способом уменьшения уровеня шума системы охлаждения является утилита ASUS Fan Xpert, с помощью которой можно самостоятельно определить закон управления процессорным кулером. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование:

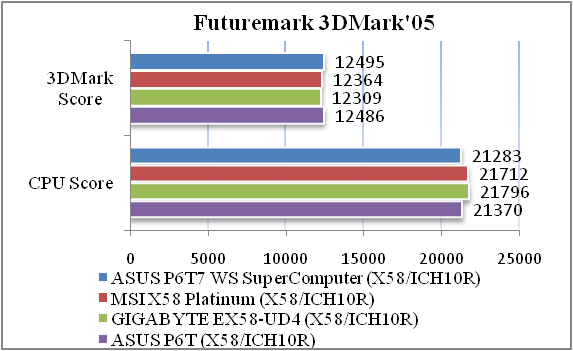

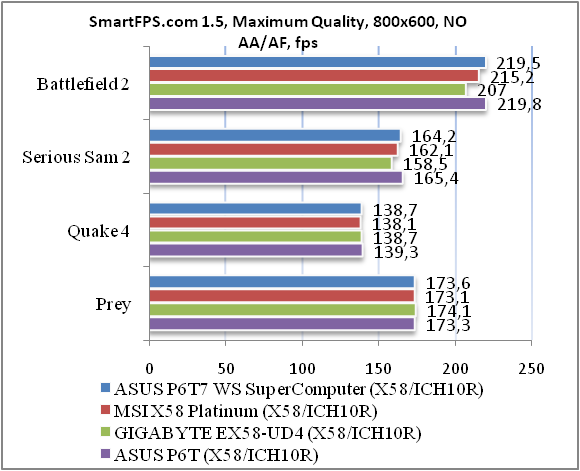

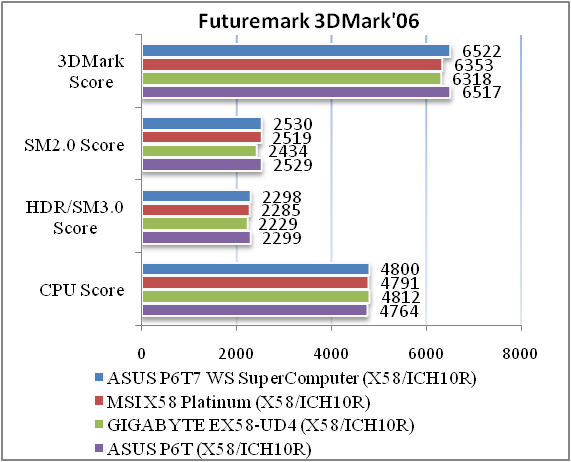

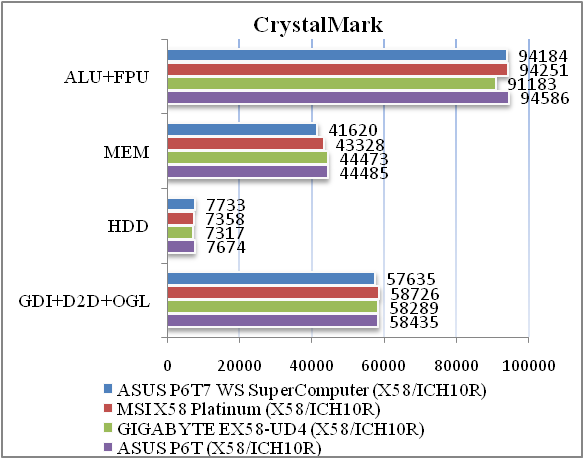

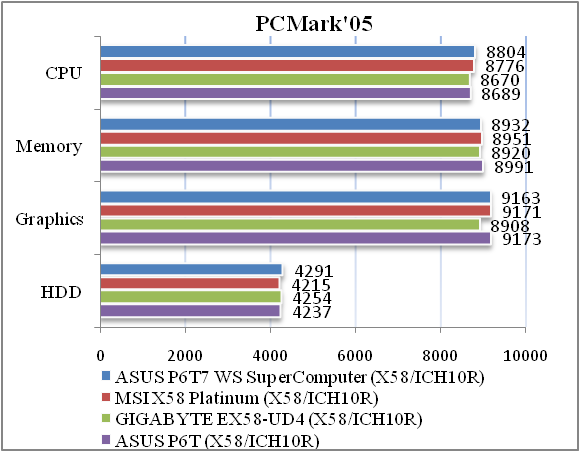

Результаты тестов:
По результатам тестирования производительности материнская плата ASUS P6T7 WS SuperComputer не выделяются среди решений подобного класса. Тестирование звукового тракта на основе кодека ADI 2000B Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудио-кодек ADI 2000B показывает очень хорошие результаты тестирования, поэтому можно сделать вывод, что его возможностей будет достаточно в большинстве случаев, особенно для рабочей станции. Выводы Материнская плата ASUS P6T7 WS SuperComputer является в своем роде уникальным предложением для производительных рабочих станций и энтузиастов. За счет установки двух чипов-комутаторов NVIDIA nForce 200 материнская плата ASUS P6T7 WS SuperComputer имеет целых семь слотов PCIe 2.0 x16 с суммарными 64 линиями. Это позволяет на ней разместить четыре видеоускорителя или три карты Tesla для процессорных вычислений. Кроме того, ASUS P6T7 WS SuperComputer может позволить производить очень высокий и даже экстремальный разгон, что должно заинтересовать энтузиастов. С точки зрения построения рабочей станции ASUS P6T7 WS SuperComputer может похвастаться поддержкой не только настольных серий процессоров Intel Core i7 Extreme/ Core i7, но и серверных моделей Intel Xeon 3500 и Intel Xeon E5502/ E5504/ E5506, а также ECC-памяти. Кроме того плата имеет очень большие возможности расширения и ускорения дисковой подсистемы за счет возможностей чипсета и дополнительного SAS-контроллера Marvell 88SE6320. Для обычного же пользователя на ASUS P6T7 WS SuperComputer может стать критичным полное отсутствие слотов PCI. В остальном по оснащению к ASUS P6T7 WS SuperComputer очень сложно – она имеет продуманный дизайн, очень мощный узел стабилизации питания процессора, хорошую систему охлаждения, поддерживает многие фирменные технологии, имеет хороший встроенный звук и пару сетевых контроллеров, а также обладает очень высоким оверклокерским потенциалом. Достоинства:
Недостатки:
|
