Обзор материнской платы ASUS P5QL-EM
Сегодня мы впервые протестируем решение на чипсете Intel G43 Express, который является «урезанной» версией Intel G45 Express. Основные характеристики системной логики серии Intel G4X немного отличаются между собой. Оба чипсета поддерживают процессоры на 800/1066/1333 МГц системной шине и имеют двуканальный контроллер памяти, поддерживающий память до DDR3-1066 и DDR2-800. Но при этом облегченная версия поддерживает расширение объема банков памяти только до 8 ГБ, в то время как Intel G45 Express до 16 ГБ. По сравнению с предыдущим поколением чипсетов с интегрированными видеоускорителями Intel G3X новая серия получила еще одно небольшое преимущество – шину PCI Express 2.0.
Понятно, что отличия между чипсетами Intel G45 и Intel G43 Express заключаются еще и в разных типах встроенных видеокарт – Intel GMA X4500HD и Intel GMA X4500 соответственно. Рабочая частота графического ядра, число конвейеров и количество видеовыходов у них одинаково, но графический ускоритель в более дешевой версии чипсета лишен функции аппаратного ускорения декодирования Blu-ray и HD DVD. Эта особенность и составляет все отличие между ними. В качестве примера продукта на чипсете Intel G43 Express мы рассмотрим достаточно функциональную материнскую плату ASUS P5QL-EM, которая выполнена в форм-фактора MicroATX.
Спецификация материнской платы ASUS P5QL-EM:
Все цены на ASUS P5QL-EM
Материнская плата ASUS P5QL-EM упакована в синюю картонную коробку, на которой в первую очередь подчеркивается наличие HDMI выхода, который не окажется лишним при создании домашнего кинотеатра. Также отмечается поддержка фирменной технологии энергосбережения ASUS EPU-4 Engine и технологии ASUS Express Gate, предназначенной для быстрого выхода в интернет, благодаря встроенной системе Linux. ASUS Express Gate включает вэб-браузер и программу для голосовой связи Skype. Кроме того, на упаковке материнской платы отмечена поддержка процессоров Intel, выполненных по 45 нм техпроцессу, а также поддержка интерфейсов IEEE 1394а и eSATA.
C обратной стороны упаковки еще раз отмечены основные особенности и перечислены функциональные возможности материнской платы ASUS P5QL-EM, среди которых можно выделить поддержку процессоров на 1333 МГц системной шине и шины PCI Express 2.0, а также памяти DDR2-1066, но только в режиме разгона.
Комплектация материнской платы ASUS P5QL-EM:

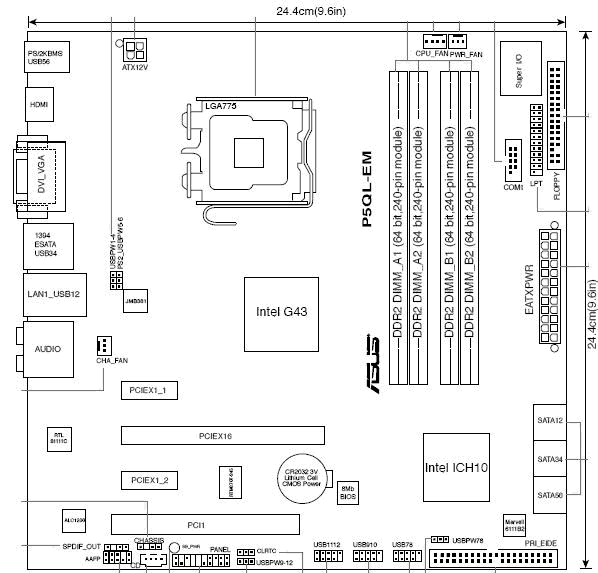

Компоновка материнской платы ASUS P5QL-EM фактически не имеет недостатков. Единственное, что может вызвать некоторое неудобство при подключении, являются повернутые параллельно текстолиту порты SATA. На северном мосте Intel G43 Express установлен алюминиевый радиатор очень оригинальный формы. Эффективность подобного кулера, несмотря на всю изощренность формы, невысокая, потому владельцам следует позаботиться об организации хорошей вентиляции внутри корпуса. К плюсам же материнской платы ASUS P5QL-EM можно отнести полное оснащение ее конденсаторами исключительно полимерного типа, которые имеют большую долговечность и высокую надежность.
Южный мост Intel ICH10 поддерживает шесть портов SATA II. Для его охлаждения предусмотрен очень маленький алюминиевый радиатор. Для поддержки же IDE устройств установлен дополнительный контроллер Jmicron JMB381, который к тому же, отвечает за работу внешнего порта External SATA.
В число внутренних портов материнской платы ASUS P5QL-EM входят все реже применяемые FDD, COM и LPT. Разъемов для питания вентиляторов на плате всего три, причем два из них размещены в верхней части платы.
Еще один разъем для вентилятора находится возле разъемов ввода/вывода, что будет удобно при подключении активного элемента вентиляции на задней панели корпуса. Слотов для карт расширения совсем немного - два PCIE х1, один PCI и PCIE х16, причем последний имеет все 16 линий, которые соответствуют новому стандарту PCI Express 2.0. Также, нельзя не отметить реализацию на ASUS P5QL-EM всех 12 возможных портов USB, половина из которых внешние, а остальные подразумевают внутреннее подключение. Звуковой кодек на материнской плате ASUS P5QL-EM выбран с учетом позиционирования платы как решения для домашнего кинотеатра. Видимо поэтому, использован новый HDA-кодек 8-канального звука Realtek ALC1200, разъем для фронт-панели которого поддерживает форматы HDA и AC`97. Кроме того, на плате установлен FireWire контроллер Marvell 6111B2 с внешним портом, а также сетевой контроллер Realtek RTL 81111C, поддерживающий режимы 10/100/1000 Мбит/с.
Для питания процессора на материнской плате ASUS P5QL-EM применена не очень мощная 4-фазная схема, в то время как стандартом для серии P5Q можно считать 8-фазный вариант. Собрана схема питания из дросселей с ферромагнитным сердечником, а также из N-канальных полевых транзисторов NIKO-SEM P0903BDG (25 В, 9,5 мОм, 50А) и MOSFET NIKO-SEM P75N02LDG (25В, 8,5 мОм, 65A). Заметим, как небольшой плюс, то, что ШИМ-контроллер, который управляет схемой питания, поддерживает технологию энергосбережения ASUS EPU-4.
На заднюю панель материнской платы ASUS P5QL-EM выведены следующие порты: PS/2 для клавиатуры, шесть портов USB, полный комплект видеовыходов (DVI-D, VGA и HDMI), порт IEEE 1394a, External SATA, разъем RJ45 для сетевых соединений и шесть разъемов для 8-канального звука. Из недостатков материнской платы ASUS P5QL-EM можно отметить отсутствие внешнего S/PDIF выхода, который явно не помешал бы.
Перемычка сброса настроек BIOS находится не в самом удобном для использования месте под слотом PCI. BIOS В материнской плате ASUS P5QL-EM используется AMI BIOS с небольшим набором настроек необходимых для разгона. Эти настойки находятся в разделе «Advanced», в подразделе «JumperFree Configurstion». После установки в пункте «AI Overclocking» пользовательского режима (Manual), можно будет изменять следующие параметры системы:
Набор настроек в BIOS, необходимый для разгона, очень скуден. Так, можно заметить, что в нем нет настройки переключение частоты «страпа», которая была почти во всей серии ASUS P5Q.
При всем этом для поднятия стабильности системы, все же, есть некоторые возможности. Так, например, в BIOS можно достаточно ощутимо увеличить напряжение питания на северном мосте вплоть до 1,388 В, хотя и с большим шагом.
На процессоре также можно прилично поднять напряжение до 1,5 В, причем с очень малым шагом в 0,00625 В, чего более чем достаточно для разгона 45 нм процессоров.
В разделе «CPU Configuration» есть почти все настройки для управления процессорными технологиями, за исключением Intel SpeedStep, которая позволяет отключить автоматическое изменение процессорного множителя.
Также в BIOS есть немаловажная возможность настройки таймингов памяти.
В окне Hardware Monitor можно следить за:
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan (Optimal, Silent Mode, Performance Mode).
В разделе Tools можно найти встроенную утилиту для перепрошивки BIOS – ASUS EZ Flash 2 и утилиту для диагностики сетевого соединения AI NET 2. Возможности разгона
C процессором Intel Core 2 Duo E6300 частоту системной шины удалось поднять лишь до значения 340 МГц. Причиной столь низкого результата, как нам кажется, стало отсутствие возможности изменить частоту «страпа» чипсета.
С четырехъядерным процессором шину удалось разогнать только чуть выше стандартных 333 МГц - до 355 МГц, что тоже не является достойным результатом, и фактически не позволяет надеяться на хороший разгон процессоров, работающих на 1333 МГц системной шине. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

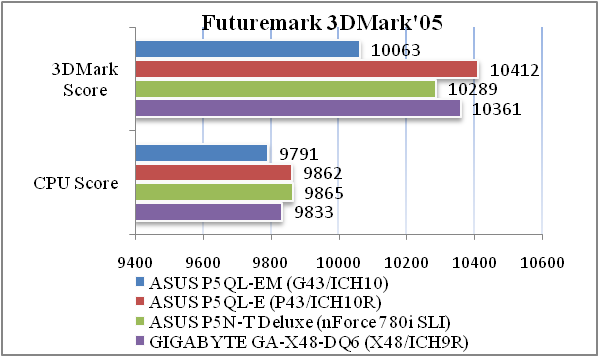

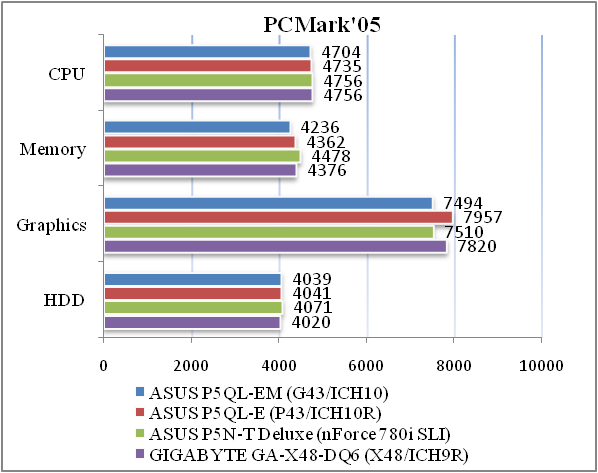

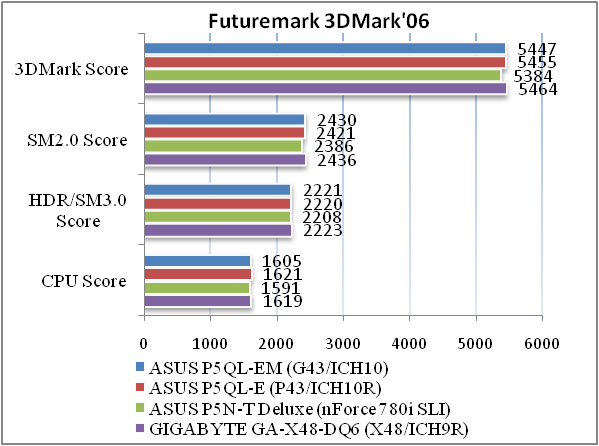

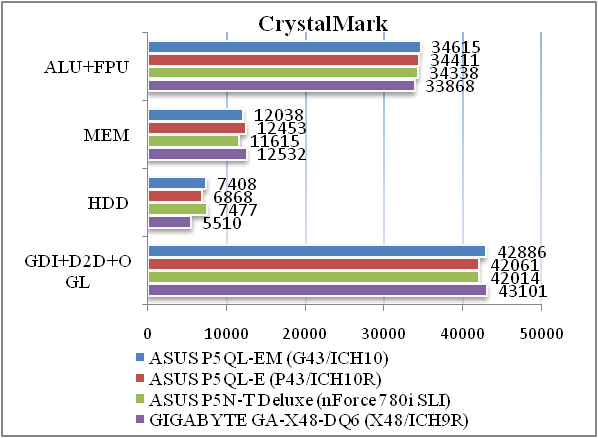

Материнская плата ASUS P5QL-EM по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы ASUS P5QL-EM на интегрированном видеоускорителе Intel GMA X4500
Графический процессор Intel GMA X4500 работает на частоте 533 МГц и имеет 10 унифицированных конвейера, а также 4 блока ROP. Интегрированное графическое решение предыдущего поколения Intel GMA X3500, которым оснащался чипсет Intel G35, работал на большей частоте 667 МГц, но имело только 8 унифицированных конвейеров.

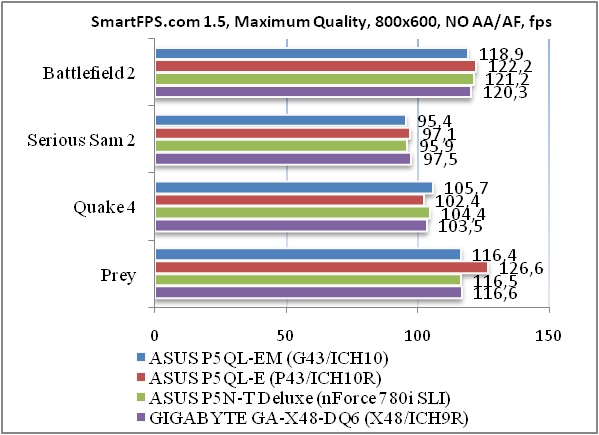

Графическое ядро Intel GMA X4500 стало чуть быстрей лидера предыдущего поколения GMA X3500, хотя эту разницу можно увидеть только по значениях. Заметить же ее при работе в реальных приложения будет практически невозможно. Подобного вида прогресс является больше показательным, чем существенным для пользователя. Поэтому, будущим владельцам можно не задумываться о возможности поиграть в современные 3D-игры при таком уровне производительности графической подсистемы. Тестирование звукового тракта на основе кодека Realtek ALC1200 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
32-bit, 192 kHz
Встроенный аудио-кодек Realtek ALC1200 показывает очень хороший результат. Если учитывать невысокий класс материнской платы ASUS P5QL-EM, то можно считать, что с звуковым кодеком повезло, так как, обычно, компания ASUS любит сэкономить на этом, в принципе, недорогом элементе. Выводы Материнская плата ASUS P5QL-EM будет хорошей основой для домашнего мультимедийного компьютера, владелец которого не предполагает особого разгона. Функциональная сторона материнской платы ASUS P5QL-EM очень хорошо сбалансирована – она оснащается качественным звуковым кодеком, имеет контроллер FireWire и три разных видеовыхода «на все случаи жизни». Единственное, чего некоторым пользователям, возможно, будет недоставать, так это внешнего S/PDIF-выхода. К основному достоинству, которое приобрели материнские платы на чипсетах Intel G4X по сравнению с решениями предыдущего поколения, можно отнести поддержку нового стандарта шины PCI Express 2.0. Достоинства:
