Обзор материнской платы ASUS P5QC
Видимо, для пользователей, которые еще сомневаются на каком же типе памяти им остановиться, придумали «гибридные» материнские платы, обеспечивающие совместимость с разными её типами. Собственно, реализовать такую возможность совсем не сложно, ведь по спецификации чипсет Intel P45 Express отлично работает и с DDR2 и с DDR3. В итоге, появились четыре слота, как на обычной материнской плате, для модулей DDR2, плюс бонусные два слота, «про запас» на будущее, для DDR3. Жаль только, что разные типы памяти одновременно, по определению, работать не могут, а «обменников» памяти еще не создали. В нашем сегодняшнем обзоре речь пойдет об одном из таких гибридных решений - ASUS P5QC. Кроме того, в этом тестировании мы попытаемся ответить на вопрос, есть ли очевидное преимущество от большей пропускной способности нового типа памяти DDR3 по отношению к DDR2. Для этого мы проведем тестирование памяти DDR2 и DDR3 в одной конфигурации, а пока вернемся к материнской плате, которая позволит это сделать.
Спецификация материнской платы ASUS P5QC:
Все цены на ASUS P5QC
Материнская плата ASUS P5QC упакована в синюю картонную коробку с качественной полиграфией. На лицевой части коробки отмечено, что она является комбо-решением, поддерживая память DDR2 и DDR3, имеет поддержку технологии ASUS EPU-6 Engine и функции Drive Xpert, а также оснащена лишь конденсаторами полимерного типа.
Комплектация материнской платы ASUS P5QC:

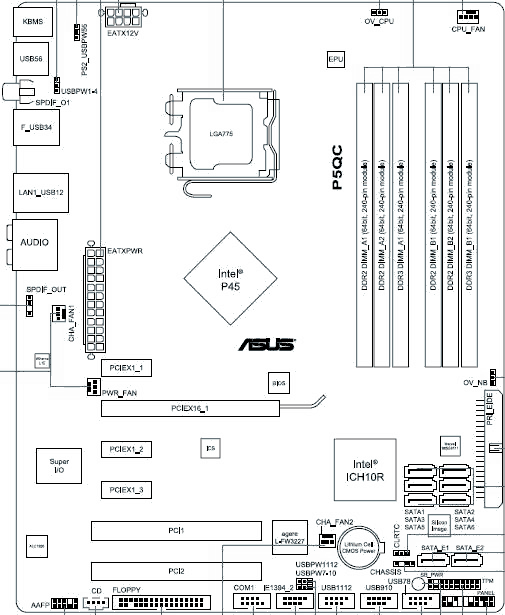

Материнская плата ASUS P5QC очень сильно напоминает младшую модель серии P5Q и не только оригинальной системой охлаждения, а еще и компоновкой. Но на ASUS P5QC имеется целых шесть слотов для оперативной памяти: два оранжевого цвета для DDR3 1333/1066/800 и еще четыре для DDR2 1066/800/667. Контроллер оперативной памяти, как это заведено у Intel, двуканальный. Но по поддержке частот памяти у ASUS P5QC дела обстоят хуже, чем у других моделей на Intel P45, для которых ASUS указывает значения фабричного разгона. Это же гибридное решение характеризуется только официальными значениями. А разница при этом существенна. Например, материнская плата ASUS P5Q Deluxe способна работать с памятью вплоть до DDR3-2000, в то время как ASUS P5QC только с DDR3-1333. Важно отметить, что на материнской плате ASUS P5QC установлены только конденсаторы полимерного типа, которые отличаются надежностью и долговечностью, а также используются дросселя с ферромагнитным сердечником. Из досадных недостатков, которые могут немного усложнить процесс сборки компьютера, можно отметить несколько. Во-первых, 24-конактный разъем питания неуместно размещен возле панели ввода/вывода, что в результате добавит проблем с улаживанием проводов. Во-вторых, разъем IDE повернут параллельно текстолиту, из-за чего в «тесных» корпусах появится проблема с подключением к нему шлейфа. И последним недостатком, который мы обнаружили не сразу, а только лишь во время тестирования, стали не удачно расположенные два верхних разъема SATA.
Оказывается, длинная видеокарта с двухслотовой системой охлаждения, способна полностью перекрыть доступ к ним.
Система охлаждения на ASUS P5QC такая же, как и на обычной ASUS P5Q, очень красивая, но не очень эффективная. Оригинальные алюминиевые радиаторы, в форме языков пламени, установлены на стабилизаторе питания, а также северном и южном мостах.
Возможности организации дисковой подсистемы на ASUS P5QC достаточно большие. Помимо шести портов SATA, на которых можно организовать SATA RAID 0, 1, 0+1, 5, еще установлен контроллер Silicon Image Sil5723, отвечающий за функцию Drive Xpert Technology, которая предназначена для надежного хранения важных данных (Backup) или ускорения дисковой подсистемы (опция Super Speed). За поддержку интерфейса UltraDMA 133/100/66 отвечает дополнительный контроллер Marvell 88SE611. Также на материнской плате ASUS P5QC есть 12 портов USB, из которых половина внутренние, один COM-порт, разъем FDD и два порта FireWire, работающие благодаря контроллеру LSI L-F3227. В обзоре материнской платы ASUS P5Q3 PRO/WiFi-AP @n мы рассказывали о фирменных технологиях ASUS Express Gate, ASUS EPU-6 Engine, ASUS Fan Xpert, Drive Xpert и проводили подробное тестирование контроллера жестких дисков Silicon Image Sil5723 в режимах RAID 0 и 1, так что в этот раз мы не будем на этом останавливаться.
На материнской плате ASUS P5QC присутствуют два слота PCI и три PCIE х1 и, к сожалению, только один слот PCIE х16, поэтому перспективная технология ATI CrossFireX не поддерживается. Звуковая подсистема ASUS P5QC основана на достаточно качественном HDA-кодеке 8-канального звука Realtek ALC1200, а для поддержки сетевых соединений служит гигабитный LAN контроллер Atheros L1E.
Материнская плата ASUS P5QC оснащена 8-фазным стабилизатором питания процессора, который поддерживает технологию энергосбережения EPU, переключающую число фаз с 8 на 4 при низкой нагрузке на систему, и новый стандарт VRD11.1, который позволяет обеспечить еще более низкое энергопотребление в спящем режиме компьютера при использовании 45 нм процессоров новых ревизий.
Перевернув материнскую плату, можно заметить, что радиатор на северном мосте крепится с помощью небольшой упорной пластины. Здесь же отметим, что с обратной стороны процессорного разъема нет выступающих элементов, которые могли бы помешать установке топовых кулеров.
На заднюю панель материнской платы ASUS P5QC выведены следующие порты: два PS/2 для клавиатуры или мыши, шесть разъемов USB, порт IEEE 1394a, разъем RJ45 для сетевых соединений, коаксиальный S/PDIF и аналоговые разъемы для 8-канального звука. Кроме того, при помощи отдельного модуля из комплекта поставки на заднюю панель корпуса можно будет вывести External SATA и еще один порт IEEE 1394a.
Разъемов питания для вентиляторов на ASUS P5QC всего четыре: один 4-контактный для процессорного кулера, два 3-контактных для корпусной вентиляции и один для вентилятора блока питания. Причем три из этих четырех разъемов поддерживают технологию автоматического управления скоростью вращения ASUS Q-Fan 2. Так как ASUS P5QC имеет возможность задания очень высоких величин напряжения питания на процессоре и северном мосте, то на ней имеются две перемычки для ограничения максимального уровня (подальше от рук неопытных оверклокеров). С помощью них можно получить доступ к установке максимального напряжения питания процессора в диапазоне от 1,7 В до 2,1 В, а северного моста - 1,76 В - 2,2 В. BIOS В материнской плате ASUS P5QC используется AMI BIOS с достаточно большим набором настроек, из которых все касающиеся разгона находятся в разделе «AI Tweaker»:
Набор настроек BIOS материнской платы ASUS P5QC почти не отличается от остальных материнских плат серии ASUS P5Q. Системную шину можно попытаться задать вплоть до эффективной частоты 800 МГц с шагом 1 МГц.
Заявленные частоты памяти DDR3 в спецификации и в BIOS ощутимо разняться.
Настройки основных и второстепенных задержек оперативной памяти, как и на остальных моделях серии ASUS P5Q, представлены в большом количестве.
Также в BIOS есть возможность при помощи опции Transaction Booster изменять тайминг PL (Performance Level) северного моста.
Для удобства задания режима питания компонентов, сбоку приводятся сведения о стандартном, максимальном и минимальном уровне напряжения на них. Причем высокие и критические уровни отмечаются желтым и красным цветом соответственно.
Мониторинг BIOS платы ASUS P5QC имеет вполне стандартный вид и позволяет следить за:
Специально для любителей оверклокинга в разделе «Tools» есть функция сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile). Там же присутствует утилита EZ Flash 2 для прошивки новых версий BIOS из нее же. Кроме того, в этом разделе можно активировать функцию Drive Xpert Control и установить время отображения пригласительной заставки Express Gate перед загрузкой основной операционной системы. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

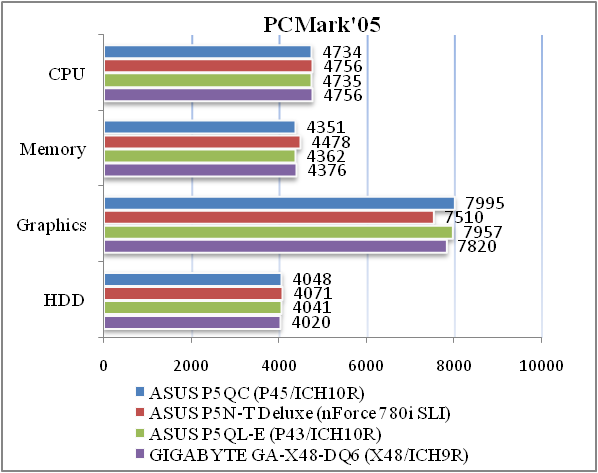

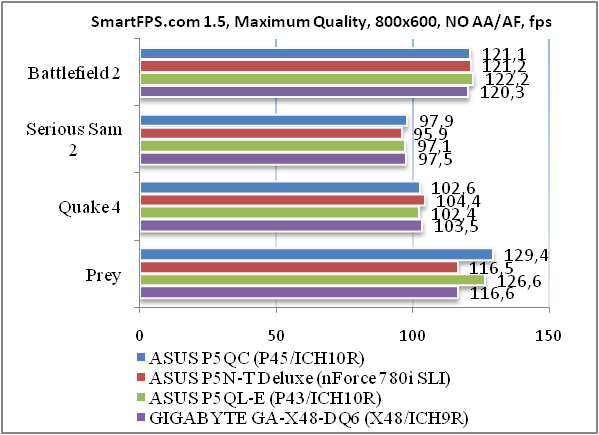

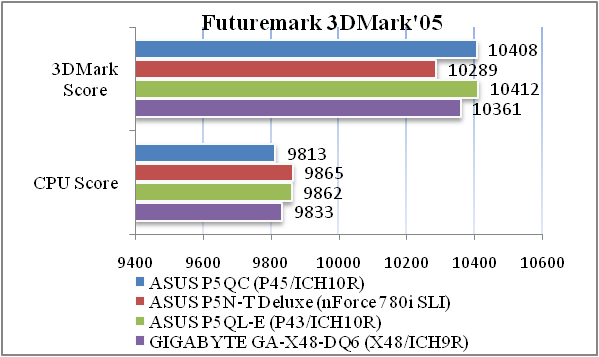

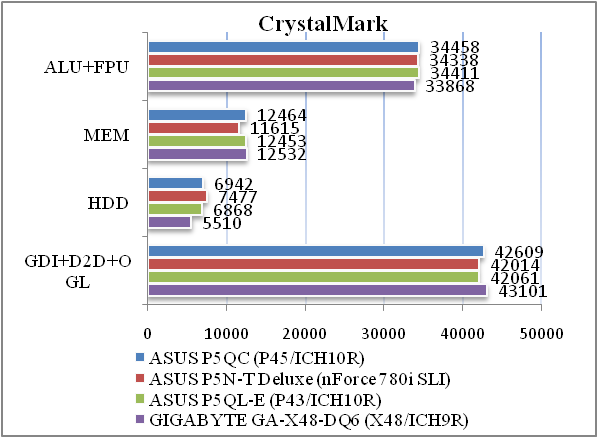

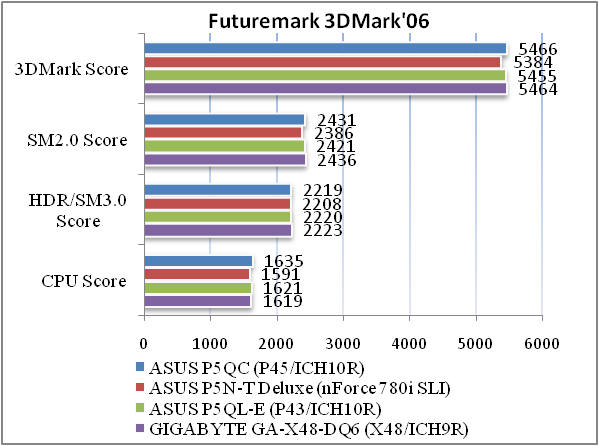

Материнская плата ASUS P5QC по уровню производительности не выделяется среди решений этого же класса. Возможности разгона
При использовании двуядерного процессора системную шину получилось разогнать только до 485 МГц, что для чипсета Intel P45 Express можно считать низким результатом.
С четырехъядерным процессором шину удалось разогнать даже выше, до 490 МГц. Потому результат разгона ASUS P5QC с двуядерным процессором скорее всего совсем не соответствует настоящим возможностям материнской платы, а причина неудавшегося разгона кроется в не совсем корректной работе BIOS с памятью. Тестирование звукового тракта на основе кодека Realtek ALC1200 Общие Результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
32-bit, 192 kHz
Аудио-кодек Realtek ALC1200 показывает очень хороший результат тестирования среди встроенных решений. Зависимость производительности системы от частоты и типа памяти Для проведения теста использовалась более производительная видеокарта и был разогнан процессор:

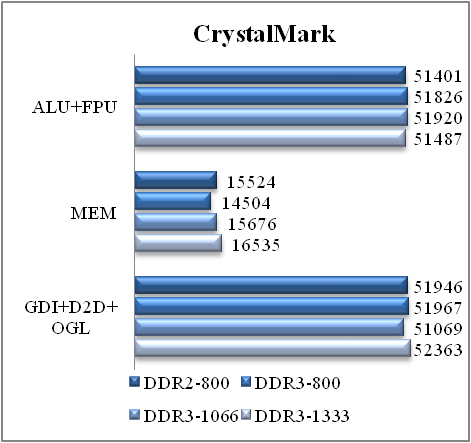

Память тестировалась на следующих частотах и при следующих задержках: DDR2-800 (5-5-5-18), DDR3-800 (6-6-6-18), DDR3-1066 (8-8-8-20), DDR3-1333 (9-9-9-24).

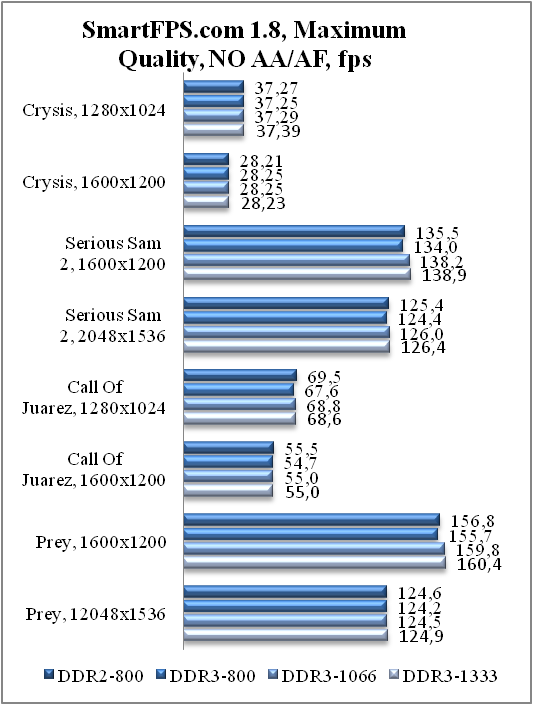

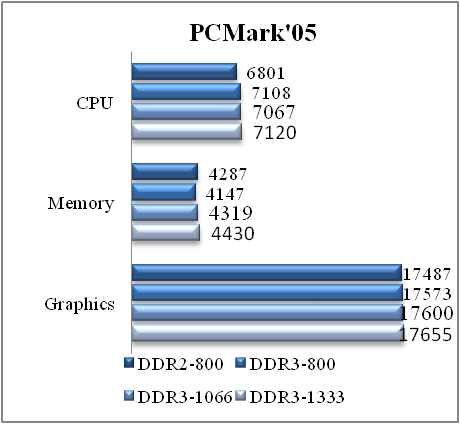

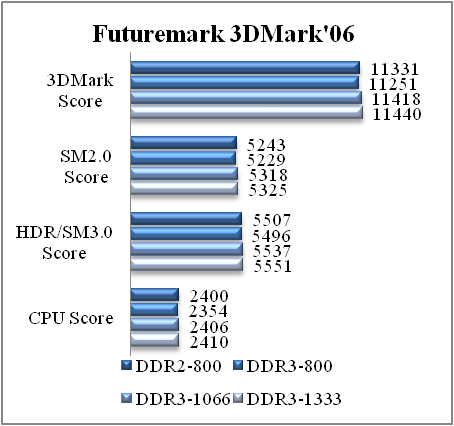

Эффект от разной частоты памяти при соответствующем ей увеличении латентности, как видно по графикам, совсем незначительный. Память DDR2-800 получилась немного быстрее DDR3-800 из-за меньших таймингов. В игровых же тестах, даже с учетом использования достаточно производительной видеокарты, разница в быстродействии наблюдается в пределах одного процента. Выводы Специфической особенностью материнской платы ASUS P5QC, безусловно, является поддержка обоих актуальных на сегодня типов памяти - DDR2 и DDR3. С одной стороны, это гибридное решение можно расценивать, как вариант простого апгрейда системы, в которой уже используется память DDR2, а с другой - «безболезненного» перехода в будущем на новый тип памяти DDR3. Но, как показало наше тестирование, память DDR3, хотя «теоретически» и быстрее, но это ее преимущество мало отражается на общей производительности системы «практически». Если сравнивать материнскую плату ASUS P5QC с остальными моделями серии P5Q, то из негативных факторов можно выделить лишь отсутствие поддержки технологии CrossFire, которая действительно могла бы пригодиться для предусмотрительных пользователей, как простой способ увеличить производительность графической системы, добавив в него еще один схожий ускоритель ATI. В остальном же материнская плата практически ничем не отличается от обычной ASUS P5Q. Достоинства:
Недостатки:
|
