Обзор материнской платы ASUS P5Q-VM

Обзор материнской платы ASUS P5Q-VM

Совсем недавно мы проводили тестирование материнской платы ASUS P5QL-EM на чипсете Intel G43 Express, который является «урезанной» версией Intel G45 Express. В этот раз мы остановимся на полноценном чипсете, который лег в основу ASUS P5Q-VM. Детально мы не будем рассматривать архитектуру Intel G45 Express, т. к. в предыдущем обзоре мы уже разбирали основные технические характеристики и отличия между этими представителями системной логики, которые отличаются в основном встроенными графическими процессорами - Intel GMA X4500HD и Intel GMA X4500 соответственно для старшего и младшего чипсетов.

Обзор материнской платы ASUS P5Q-VM

Спецификация материнской платы ASUS P5Q-VM:

Производитель

ASUS

Модель

P5QL-VM

Северный мост

Intel G45 Express

Южный мост

Intel ICH10

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4
Поддержка семейства 45-нм CPU

Системная шина, МГц

1600/1333/ 1066 / 800 МГц

Используемая память

DDR2 1066 (O. C.)/ 800 / 667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCI-E x16
2 x PCI-E x1
1 x PCI 2.2

VGA

Intel GMA X4500HD
Поддерживает:
RGB с максимальным разрешением 2048 x 1536 @ 75Гц
DVI-D с HDCP максимальным разрешением 1920 x 1080 @ 60Гц
Максимальное использование до 1849 MБ оперативной памяти
Поддержка DX 10, OpenGL 2.0, Pixel Shader 4.0

Дисковая подсистема

Южный мост ICH10 поддерживает:
6 x Serial ATA 3.0 Гб/с

Дополнительный контроллер Marvell 6102 поддерживает:
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Realtek ALC1200, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

Поддержка LAN

Сетевой контроллер Realtek RTL 81111C

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на северном и южном мостах

Разъемы для вентиляторов

1 x CPU
2 x корпусного вентилятора

Внешние порты I/O

1 x PS/2 порта для клавиатуры или мыши
1 x VGA
1 x DVI-D
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
8 канальный аудио выход

Внутренние порты I/O

6 x USB
1 x FDD
6 х SATA
1 x IDE
1 х COM
1 х LPT
1x S/PDIF выход
CD вход
Аудио разъемы передней панели
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4, ACPI 2.0

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти и северном мосте

Фирменные технологии

ASUS CrashFree BIOS 3
ASUS Q-Fan
ASUS Fan Xpert
ASUS Noise Filtering
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS AI Nap
ASUS EPU-4
ASUS Express Gate
ASUS O. C. Profile
ASUS C. P.R.

Комплектация (важное)

2 x SATA кабель
1 x SATA переходник питания
1 x UltraDMA кабель
1 x FDD кабель
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

MicroATX 9,6"x 9,6"
244 x 244

Сайт производителя

Http://www. asus. com/

Свежая версия BIOS и драйвера может быть скачана с сайта поддержки http://support. asus. com/.

Все цены на ASUS P5Q-VM

Обзор материнской платы ASUS P5Q-VM

Материнская плата ASUS P5Q-VM упакована в синюю картонную коробку, на которой подчеркивается поддержка процессоров с 1600 МГц системной шиной и наличие полимерных конденсаторов. Кроме того, отмечается поддержка фирменной технологии энергосбережения ASUS EPU-4 Engine и технологии ASUS Express Gate, которая предназначена для быстрого выхода в интернет, благодаря встроенной системе Linux. ASUS Express Gate включает вэб-браузер и программу для голосовой связи Skype.

Обзор материнской платы ASUS P5Q-VM

C обратной стороны упаковки еще раз отмечены основные особенности и перечислены функциональные возможности материнской платы ASUS P5Q-VM, среди которых можно выделить поддержку памяти DDR2-1066 и шины PCI Express 2.0.

Обзор материнской платы ASUS P5Q-VM

Комплектация материнской платы ASUS P5Q-VM:

    DVD-диск с ПО и драйверами к Windows Vista и XP; руководство пользователя на английском языке, краткая инструкция по установке, два шлейфа Serial ATA; переходник питания к устройствам SATA; шлейф UltraDMA кабель; шлейф FDD; фирменная наклейка; заглушка на заднюю панель корпуса.

Обзор материнской платы ASUS P5Q-VM

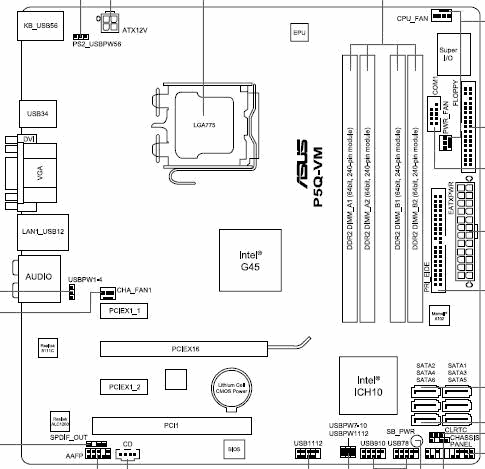

Компоновка материнской платы ASUS P5Q-VM не имеет каких-либо серьезных недостатков, все слоты и разъемы размещены в удобном для подключения местах. Хотя возможно длинная видеокарта будет мешать свободному доступу к защелкам слотов оперативной памяти.

На северном мосте Intel G45 Express, который к тому же содержит графическое ядро, установлен небольшой алюминиевый радиатор синего цвета. Немного стильности радиатору придает белая надпись «ASUS», но сама эффективность охлаждения у радиатора достаточно низкая. Потому владельцам платы следует позаботиться об организации хорошей вентиляции внутри корпуса. К безусловным плюсам материнской платы ASUS P5Q-VM можно отнести полное оснащение ее конденсаторами полимерного типа, которые имеют большую долговечность и высокую надежность.

Обзор материнской платы ASUS P5Q-VM

Южный мост Intel ICH10 поддерживает шесть портов SATA II и двенадцать портов USB, из которых шесть внутренние. Для охлаждения чипа предусмотрен маленький алюминиевый радиатор. Причем радиатор на южном мосте сочетается по стилю исполнения с радиатором на северном мосте. Для поддержки же IDE-устройств установлен дополнительный контроллер Marvell 6102.

Возле южного моста на PCB можно видеть пустующее место для контроллера FireWire. Этот же тип PCB используется для материнской платы ASUS P5Q-EM, которая имеет немного более мультимедийную направленность.

В левом углу платы находится разъем системной панели, перемычка сброса настроек BIOS и светодиодный индикатор наличия дежурного питания. В число внутренних портов материнской платы ASUS P5Q-VM входят все реже применяемые FDD, COM и LPT.

Обзор материнской платы ASUS P5Q-VM

Слотов для карт расширения совсем немного - два PCIE х1, один PCI и PCIE х16, причем последний имеет все 16 линий, которые соответствуют новому стандарту PCI Express 2.0.

За звук отвечает новый HDA-кодек 8-канального звука Realtek ALC1200, разъем для фронт панели которого поддерживает форматы HDA и AC`97 . Кроме того, на ASUS P5Q-VM установлен сетевой контроллер Realtek RTL 81111C, поддерживающий режимы 10/100/1000 Мбит/с.

Обзор материнской платы ASUS P5Q-VM

Для питания процессора на материнской плате ASUS P5Q-VM применена не очень мощная 4-фазная схема, в то время как стандартом для серии P5Q можно считать 8-фазный вариант. Собрана схема питания из дросселей с ферромагнитным сердечником, а также из N-канальных полевых транзисторов NIKO-SEM P0903BDG (25 В, 9,5 мОм, 50А). Заметим, что ШИМ-контроллер, который управляет схемой питания, поддерживает технологию энергосбережения ASUS EPU-4.

Обзор материнской платы ASUS P5Q-VM

На заднюю панель материнской платы ASUS P5Q-VM выведены следующие порты: PS/2 для клавиатуры или мыши, шесть портов USB, видеовыходы DVI-D и VGA, разъем RJ45 для сетевых соединений и шесть разъемов для 8-канального звука.

Из недостатков материнской платы ASUS P5Q-VM можно отметить отсутствие внешнего S/PDIF выхода и HDMI интерфейса, которые явно не помешали бы.

Обзор материнской платы ASUS P5Q-VM

Разъемов для питания вентиляторов на плате всего три. Один 4-контактный для процессорного кулера и два 3-контактных для корпусной вентиляции.

BIOS

В материнской плате ASUS P5Q-VM используется AMI BIOS с приличным, как для платы такого класса, набором настроек, необходимых для разгона. Эти настойки находятся в разделе «AI Tweaker». После установки в пункте «AI Overclocking» пользовательского режима (Manual) можно будет изменять следующие параметры системы:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, XD bit, С4-state (для 45нм процессоров)

Процессорный множитель

CPU Ratio Settings

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

667-1111

В зависимости от FSB Strap

Тайминги

Полный набор основных и дополнительных

Технологии улучшения работы подсистемы памяти

DRAM Static Read Control

Auto, Enable, Disable.

DRAM Read Training

Auto, Enable, Disable.

MEM. OC Charger

Auto, Enable, Disable.

AI Clock Twister

Auto, Lighter, Light, Moderate, Strong, Stronger

AI transaction booster

Напряжение процессора

CPU Voltage

0,85-1,6

0,00625 В

CPU PLL

1,5-2,2

0,02

Напряжение шины FSB

FSB Termination Voltage

1,2-1,7

0,02 В

Напряжение памяти

DRAM voltage

1,8-2,7

0,02 В

Напряжение северного моста

NB Voltage

1,1-1,7

0,02 В

Напряжение южного моста

PCIE SATA Voltage

1,5-1,8

0,1

CPU GTL Reference

0,65x /0,63x /0,61x

Калибровка питающей линии

Load Line Calibration

Auto, Enable, Disable.

Тактовый сигнал ЦП

CPU Clock Swek

От -100 до -700

100 пс

Тактовый сигнал северного моста

NB Clock Swek

От -100 до -700

100 пс

Обзор материнской платы ASUS P5Q-VM

Несмотря на в целом урезанные функциональные возможности и малоэффективную систему охлаждения, количество настроек для разгона в BIOS материнской платы ASUS P5Q-VM такое же, как и в целом в серии ASUS P5Q.

Обзор материнской платы ASUS P5Q-VM

Делители памяти изменяются в зависимости от выбранной частоты «страпа».

Обзор материнской платы ASUS P5Q-VM

Имеется возможность настроить тайминги и подтайминги оперативной памяти в полном объеме, что для платы такого класса можно считать не характерным.

Обзор материнской платы ASUS P5Q-VM

Функции AI Clock Twister и AI Transaction Booster, как обычно, могут позволить пользователю добиться стабильность при разгоне системы.

Обзор материнской платы ASUS P5Q-VM

Что способно удивить - так это количество настроек, необходимых для увеличения напряжения на основных компонентах. Причем многие из них, как положено, имеют малый шаг в 0,02 В.

Обзор материнской платы ASUS P5Q-VM

С настройками управления процессорными технологиями, также все в порядке они имеются в полном объеме.

Обзор материнской платы ASUS P5Q-VM

В разделе «Power» можно следить за:

    температурой материнской платы и процессора, скоростью вращения процессорного кулера и двух корпусных вентиляторов; напряжением на ядре процессора и на основных линиях питания 3,3 В, 5 В, 12 В.

Кроме того в этом разделе можно включить функцию автоматического управления скоростью вращения процессорного кулера CPU Q-Fan (Optimal, Silent Mode, Performance Mode).

Возможности разгона

Обзор материнской платы ASUS P5Q-VM

C процессором Intel Core 2 Duo E6300 частоту системной шины удалось поднять до значения 420 МГц. Это немного, но вполне достаточно, особенно для разгона процессоров с большим множителем.

Обзор материнской платы ASUS P5Q-VM

С четырехъядерным процессором шину удалось разогнать также до 420 МГц. Таким образом, можно предположить, что результат разгона «двуядерника» не был пределом, возможно с другими моделями процессоров системная шина разгонится лучше.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб Apacer
2x DDR2-1066 1024 Mб Transcend (разгон)

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Обзор материнской платы ASUS P5Q-VM

Обзор материнской платы ASUS P5Q-VM

Обзор материнской платы ASUS P5Q-VM

Обзор материнской платы ASUS P5Q-VM

Обзор материнской платы ASUS P5Q-VM

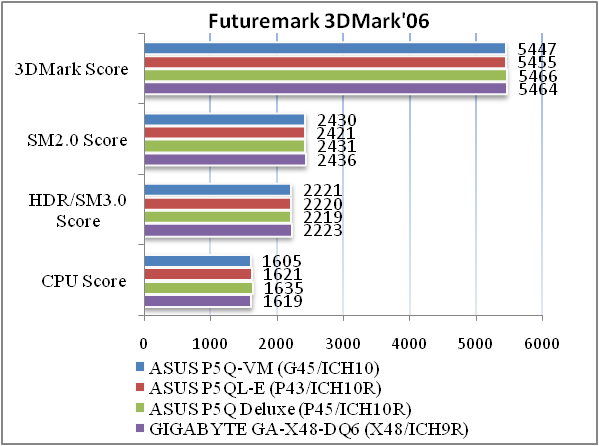

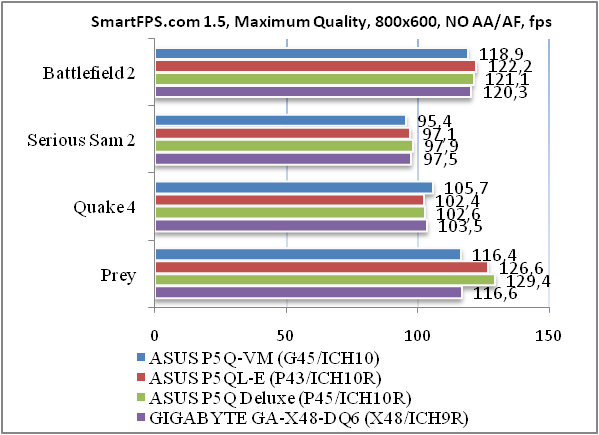

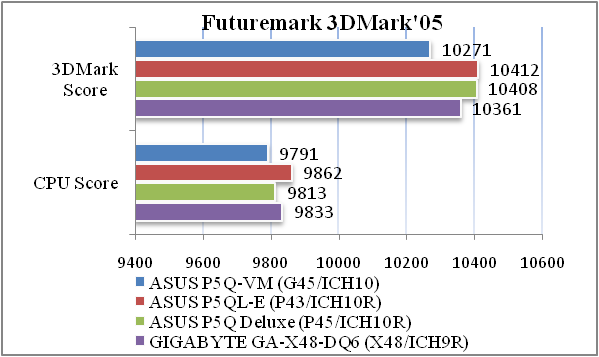

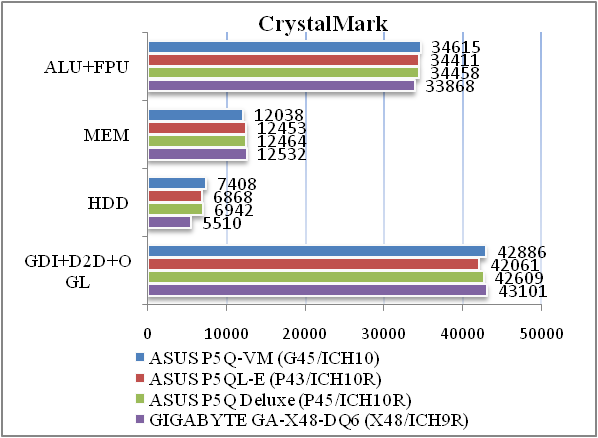

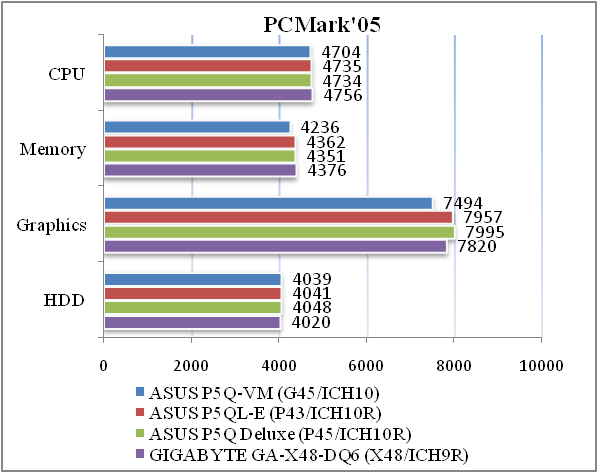

Материнская плата ASUS P5Q-VM по уровню производительности не выделяется среди решений этого же класса.

Тестирование материнской платы ASUS P5Q-VM на интегрированном видеоускорителе Intel GMA X4500.

Обзор материнской платы ASUS P5Q-VM

Графический процессор Intel GMA X4500 работает на частоте 533 МГц и имеет 10 унифицированных конвейера, а также 4 блока ROP. Интегрированное графическое решение предыдущего поколения Intel GMA X3500, которым оснащался чипсет Intel G35, работал на большей частоте 667 МГц, но имело только 8 унифицированных конвейеров.



ASUS P5Q-VM

ASUS P5QL-EM

ASUS P5E-V HDMI

ASUS P5K-VM

ASUS P5B-VM SE

GIGABYTE GA-73PVM-S2H



Intel G45

Intel G43

Intel G35

Intel G33

Intel G965

NVIDIA GeForce 7100/nForce 630i



GMA X4500HD

GMA X4500

GMA X3500

GMA 3100

GMA X3000

GeForce 7100

PCMark'05













CPU

4721

4735

4546

4719

4687

4714

Memory

4202

4280

4363

4346

4346

4235

Graphics

2433

2265

2058

1377

1925

1591

CrystalMark

ALU+FPU

34402

34427

34308

34347

34089

34270

MEM

11706

12106

11370

11718

11522

10080

GDI+D2D+OGL

8920

8833

8914

10267

8390

15267

Futuremark 3DMark'05

3DMark Score

1162

1187

1032

816

717

978

CPU Score

6458

6550

6819

6324

6021

8448

Futuremark 3DMark'06

3DMark Score

936

905

637

327

323

361

SM2.0 Score

284

275

191

150

152

140

HDR/SM3.0 Score

377

364

253



109

SmartFPS. com 1.5 (800x600, NO AA/AF), fps

Battlefield 2

29,9

29,1

15,8



25,6

Serious Sam 2

13,9

13,7

13,3

12.8

7

19

Сравнительные показатели производительности графического ядра Intel GMA X4500HD и Intel GMA X4500 колеблются в пределах погрешности, так как рабочие частоты и число конвейеров у них равны. Стоит отметить, что графические ускорители серии Intel GMA X4500 стали чуть быстрей лидера предыдущего поколения GMA X3500, хотя эту разницу можно увидеть только по «попугаям». Заметить же ее при работе в реальных приложениях будет практически невозможно. Подобного вида прогресс является больше показательным, чем существенным для пользователя. Поэтому, будущим владельцам можно не задумываться о возможности поиграть в современные 3D-игры при таком уровне производительности графической подсистемы.

Тестирование звукового тракта на основе кодека Realtek ALC1200

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.12

Очень хорошо

Уровень шума, дБ (А)

-86.5

Хорошо

Динамический диапазон, дБ (А)

85.0

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-85.1

Отлично

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка

Хорошо

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.12

Очень хорошо

Уровень шума, дБ (А)

-86.5

Хорошо

Динамический диапазон, дБ (А)

85.0

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-85.1

Отлично

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка

Хорошо

Встроенный аудио-кодек Realtek ALC1200 показывает хороший результат. Но его обвязка оказалась чуть хуже, чем на материнской плате ASUS P5QL-EM с таким же кодеком.

Выводы

Материнская плата ASUS P5Q-VM оставила о себе неоднозначное впечатление. В целом она представляет из себя «урезанную» версию модели ASUS P5Q-EM. Фактически ее лишили достоинств, которые необходимы в первую очередь для построения домашнего кинотеатра, а именно HDMI-выхода, контроллера FireWire и какого-либо S/PDIF-выхода. Таким образом, ASUS P5Q-VM должна больше позиционироваться, как платформа для производительного ПК с интегрированной графикой, и в этом смысле большое количество настроек в BIOS этому соответствует. Но с другой стороны малоэффективная система охлаждения и не очень мощный стабилизатор питания процессора к оверклокингу не предрасполагают, хотя большинство процессоров на ASUS P5Q-VM можно будет прилично разогнать. При этом пользователям не стоит забывать об организации качественной вентиляции внутри корпуса.

В случае, если пользователю требуется просто функциональное решение с меньшими возможностями разгона есть смысл обратить внимание на более доступную ASUS P5QL-EM на чипсете Intel G43 Express, который, правда, отличается отсутствием функции аппаратное декодирование Blu-ray и HD DVD.

Достоинства:

    высокая производительность; поддержка процессоров, работающих на 1600 МГц системной шине и выполненных по 45 нм техпроцессу; поддержка шины PCI Express 2.0; все конденсаторы полимерные; большой набор настроек для разгона в BIOS; интегрированный видеоускоритель с поддержкой DirectX 10; аппаратное декодирование Blu-ray и HD DVD; поддержка технологии ASUS Express Gate; поддержка технологии ASUS EPU-4.

Недостатки:

    малое количество слотов для устройств PCI; отсутствие HDMI-выхода; отсутствует контроллер FireWire; отсутствие внешнего S/PDIF-выхода; Недостаточно мощный 4-фазный стабилизатор питания.


Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
