Обзор материнской платы ASUS P5Q PRO
Технология CrossFire доказала свою состоятельность, показав, что объединив два видеоускорителя AMD получается не только добиваться прироста производительности, но еще и экономить таким образом средства, покупая две недорогих видеокарты вместо одной «топовой». Материнская плата ASUS P5Q PRO, которую мы протестируем в этот раз, является сегодня самой дешевой моделью на системной логике Intel P45 Express с двумя слотами PCIE x16, и потому поддерживающей технологию ATI CrossFireX в одной из наиболее производительных конфигураций x8+х8 на шине PCI Express 2.0. Мы уже успели протестировать множество решений серии P5Q - ASUS P5Q-E, ASUS P5Q Deluxe, ASUS P5Q3 Deluxe/WiFi-AP @n, вдаваясь в подробности всех фирменных технологий этой линейки, поэтому теперь остается только понять, чего не достает более доступной ASUS P5Q PRO, а также определить ее возможности разгона.
Спецификация материнской платы ASUS P5Q PRO:
Все цены на ASUS P5Q PRO
Материнская плата ASUS P5Q PRO упакована в синюю картонную коробку с качественной полиграфией. На лицевой части коробки отмечено, что на плате реализован 8-фазный стабилизатор питания процессора с использованием только полимерных конденсаторов, а также имеется поддержка технологии ASUS EPU-6 Engine и функции Drive Xpert.
На обратной стороне упаковки отмечается также поддержка технологии ASUS Express Gate и основных функциональных возможностей материнской платы, а точнее, поддержка процессоров с 1600 МГц системной шиной и памяти DDR2-1200, технология AI Nap, интерфейсы FireWire и eSATA, поддержка нового стандарта шины PCI Express 2.0, 8-канальный звуковой кодек и др. В обзоре материнской платы ASUS P5Q3 PRO/WiFi-AP @n мы рассказывали о фирменных технологиях ASUS Express Gate, ASUS EPU-6 Engine, ASUS Fan Xpert, Drive Xpert и проводили подробное тестирование контроллера жестких дисков Silicon Image Sil5723 в режимах RAID 0, 1, так что в этот раз мы не будем на них останавливаться.
Комплектация материнской платы ASUS P5Q PRO:

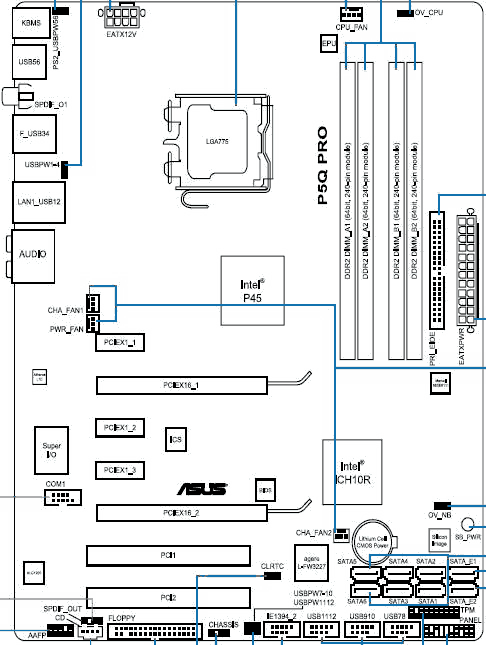

Компоновка материнской платы ASUS P5Q PRO выполнена хорошо, почти все порты и разъемы питания расположены по краю платы, что обуславливает легкость подключения к ним. Хотя в компоновке имеется и один наиболее распространенный недостатк – доступ к защелкам слотов оперативной памяти может перекрываться длинной видеокартой, вставленной в верхний слот PCIE x16. Важно отметить, что на материнской плате ASUS P5Q PRO установлены только конденсаторы полимерного типа, которые отличаются надежностью и долговечностью, а также используются дросселя с ферромагнитным сердечником.
Система охлаждения на ASUS P5Q PRO немного проще, чем на моделях ASUS P5Q Deluxe и P5Q-E. На северном и южном мосте установлены небольшие алюминиевые радиаторы окрашенные под медь, а на половине полупроводниковых элементов стабилизатора питания установлен медный радиатор состоящий из тонких пластин, причем он соединяется тепловой трубкой с радиатором северного моста. Во время тестирования ощутимо нагревались радиаторы южного и северного мостов, поэтому владельцам ASUS P5Q PRO в обязательном порядке следует позаботиться о вентиляции внутри корпуса компьютера, особенно если они практикуют разгон.
Возможности организации дисковой подсистемы на ASUS P5Q PRO достаточно большие. Помимо шести портов SATA, на которых можно организовать SATA RAID 0, 1, 0+1, 5, еще установлен контроллер Silicon Image Sil5723, отвечающий за функцию Drive Xpert Technology, предназначенную для надежного хранения важных данных (Backup) или ускорения дисковой подсистемы (опция Super Speed). За поддержку интерфейса UltraDMA 133/100/66 отвечает дополнительный контроллер Marvell 88SE611. Также на материнской плате ASUS P5Q PRO есть 12 портов USB, из которых половина внутренних, один COM-порт, разъем FDD и два порта FireWire, работающие благодаря контроллеру LSI L-F3227.
Одной из ключевых особенностей системной логики Intel P45 является возможность объединения пары видеокарт в режиме ATI CrossFireX, выделяя каждой по 8 линий PCI Express 2.0. На материнской плате ASUS P5Q PRO есть поддержка этой технологии, поэтому она оснащена двумя слотами PCIE х16, но нижний максимально может работать только с 8 линиями. Конфигурация ATI CrossFire x8+х8 на шине PCI Express 2.0 является одним из производительных режимов и практически не уступает ATI CrossFire x16+х16. Кроме того, из слотов расширения на ASUS P5Q PRO присутствуют два PCI и три PCIE х1. Звуковая подсистема ASUS P5Q PRO основана на достаточно качественном HDA-кодеке 8-канального звука Realtek ALC1200, а для поддержки сетевых соединений служит гигабитный LAN контроллер Atheros L1E.
Материнская плата ASUS P5Q PRO оснащена 8-фазным стабилизатором питания процессора, который поддерживает технологию энергосбережения EPU, переключающую число фаз с 8 на 4 при низкой нагрузке на систему, и новый стандарт VRD11.1, который позволяет обеспечить еще более низкое энергопотребление в спящем режиме компьютера при использовании 45 нм процессоров новых ревизий. Фактически такой же узел VRM c 8-контактным разъемом питания реализован на моделях ASUS P5Q и немного более дорогой ASUS P5Q-E, но, в отличие от них, на ASUS P5Q PRO верхняя половина полупроводниковых элементов стабилизатора лишена радиатора.
Так как ASUS P5Q PRO имеет возможность задания очень высоких величин напряжения питания на процессоре и северном мосте, то для ограничения максимального уровня (подальше от рук неопытных оверклокеров) имеются две перемычки. С помощью них можно обеспечить максимальное напряжение питания процессора в диапазоне от 1,7 В до 2,1 В, а северного моста - 1,9 В - 2,26 В.
На заднюю панель материнской платы ASUS P5Q PRO выведены следующие порты: два PS/2 для клавиатуры или мыши, шесть разъемов USB, порт IEEE 1394a, разъем RJ45 для сетевых соединений, коаксиальный S/PDIF и аналоговые разъемы для 8-канального звука. Кроме того, при помощи отдельного модуля из комплекта поставки на заднюю панель корпуса можно будет вывести External SATA и еще один порт IEEE 1394a.
Разъемов питания для вентиляторов на ASUS P5Q PRO всего четыре: один 4-контактный для процессорного кулера, два 3-контактных для корпусной вентиляции и один для вентилятора блока питания. Причем три из этих четырех разъемов поддерживают технологию автоматического управления скоростью вращения ASUS Q-Fan 2. BIOS В материнской плате ASUS P5Q PRO используется AMI BIOS с достаточно большим набором настроек, из которых все касающиеся разгона находятся в разделе «AI Tweaker»:
Набор настроек BIOS совсем немного отличается от остальных материнских плат серии ASUS P5Q. Конечно же, некоторые настройки, которые есть в более топовых моделях, здесь можно и не найти, но, в целом, даже для проведения достаточно серьезного разгона, без них большинству пользователям можно будет обойтись.
Настройки основных и второстепенных задержек оперативной памяти, как и на остальных моделях серии ASUS P5Q, представлены в большом числе.
Также в BIOS есть возможность при помощи опции Transaction Booster изменять тайминг PL (Performance Level) северного моста.
Для удобства задания режима питания компонентов, сбоку приводятся сведения о стандартном, максимальном и минимальном уровне напряжения на них. Причем высокие и критические уровни отмечаются желтым и красным цветом соответственно.
Мониторинг BIOS платы ASUS P5Q PRO имеет вполне стандартный вид, можно следить за:
Специально для любителей оверклокинга в разделе «Tools» есть функция сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile) и присутствует утилита EZ Flash 2 для прошивки новых версий BIOS из нее же. Кроме того, в этом разделе можно активировать функцию Drive Xpert Control и установить время отображения пригласительной заставки Express Gate перед загрузкой основной операционной системы. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

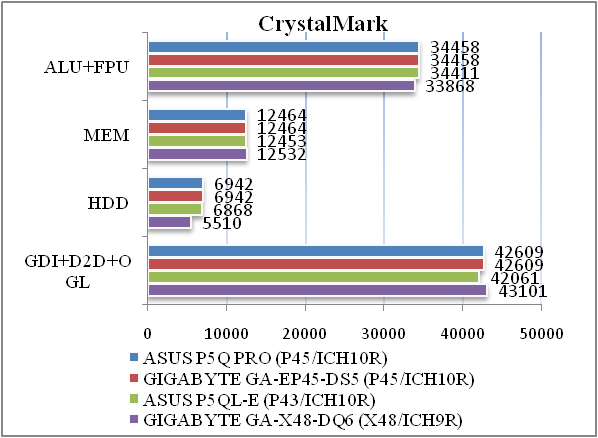

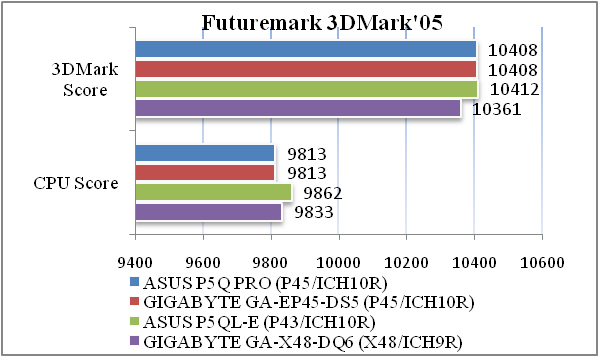

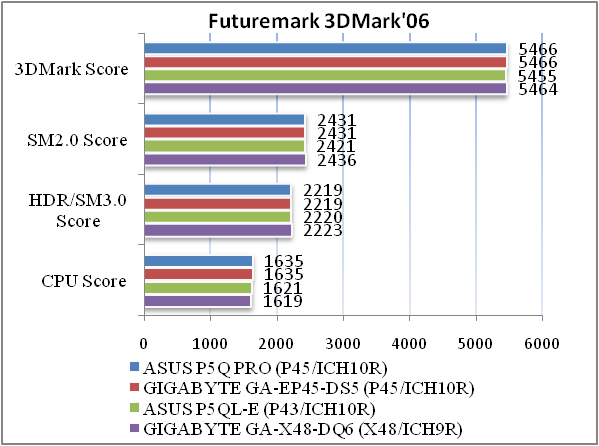

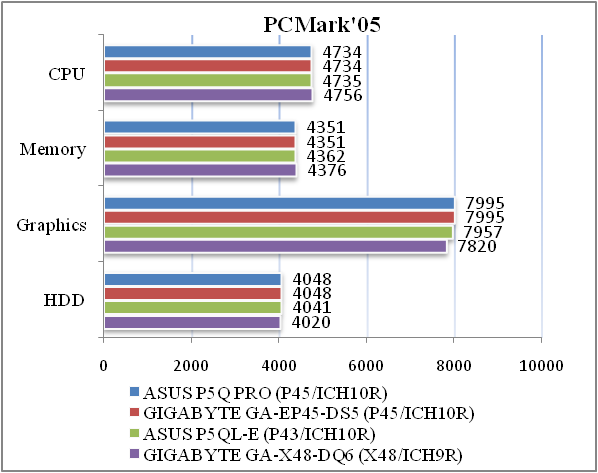

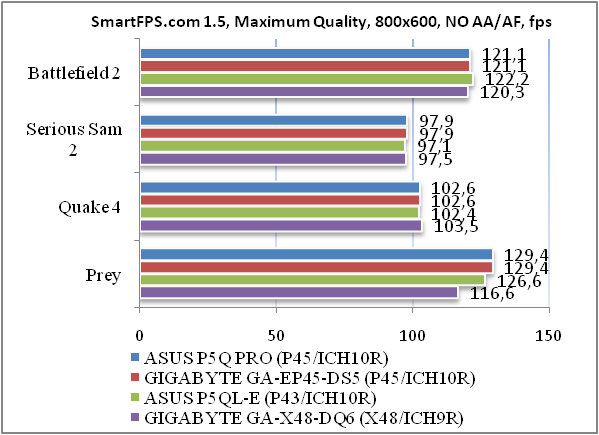

Материнская плата ASUS P5Q PRO по уровню производительности не выделяется среди решений этого же класса. Возможности разгона
На двуядерном процессоре системную шину получилось разогнать до 537 МГц. Но как мы знаем, для чипсета Intel P45 это далеко не предел. В нашем же случае можно грешить на используемую оперативную память, для которой редко удается добиться стабильности на частоте более 533 МГц.
С четырехъядерным процессором шину удалось разогнать до 490 МГц, что можно считать отличным результатом. Тестирование звукового тракта на основе кодека Realtek ALC1200 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
32-bit, 192 kHz
Аудио-кодек Realtek ALC1200 показывает один из лучших результатов тестирования среди встроенных решений. Выводы Материнскую плату ASUS P5Q PRO можно считать одним из самых приемлемых решений, которое предназначено для построения игровой системы. К тому же, она имеет поддержку технологии CrossFireX в конфигурации x8+x8 на шине PCI Express 2.0 и хорошие возможности разгона. Самым близким конкурентом в модельном ряду той же ASUS у P5Q PRO будет плата P5Q-E. В общем, у них много общего. Основной узел питания процессора VRM тот же 8-фазный, но, увы, на P5Q PRO немного хуже реализована система охлаждения, а сама печатная плата выполнена уже без применения технологии ASUS Stack Cool 2. В остальном же изменения не так печальны - разве что нет кнопок включения и перезагрузки на плате, но они, зачастую, редко находят применение у основной массы геймеров. Количество настроек в BIOS, переназначенных для разгона чуть меньше, но в общем оверклокерский потенциал должен остаться на примерно том же уровне. Поэтому, если у кого-то нет лишних ≈20 долларов и разгоном четырехъядерного процессора он не собирается заниматься, то вполне можно остановить свой выбор на компромиссной ASUS P5Q PRO. Достоинства:
Недостатки:
|
