Обзор материнской платы ASUS P5P41T LE

Обзор материнской платы ASUS P5P41T LE

В конце прошлого года компанией ASUS, как и другими игроками рынка, был обновлен модельный ряд материнских плат под процессорный разъем LGA775, в первую очередь в связи с плановым отказом компании-партнера Intel от чипсета P45 Express, как конкурентной основы при комплектации массовых производительных ПК для уже появившихся Intel Core i3 и Core i5. В ассортименте ASUS появился целый спектр новых решений на хорошо знакомом чипсете Intel G41 Express, используемом для недорогих плат. Наиболее заметной особенностью новых плат ASUS на этом чипсете стала поддержка оперативной памяти стандарта DDR3, которую ранее можно было использовать только в решениях на старших чипсетах. Благо память DDR3 теперь стала заметно доступнее, а DDR2 после этого шага становится еще менее перспективной. При этом были обновлены не только платы предлагающие использовать возможности встроенного в чипсет видеоадаптера Intel GMA X4500, зачастую имеющие форм-фактор microATX и ориентированные на офисные или совсем недорогие ПК, но и полноразмерные решения, в которые однозначно нужно будет установить более производительную дискретную видеокарту, т. к. интегрированная осталась деактивированной.

К первому ряду новинок, которые полноценно используют возможности чипсета сейчас можно отнести:

    ASUS P5G41TD-M PRO является наиболее функциональной в серии благодаря поддержке всего спектра видеовыходов HDMI, DVI и VGA, исполнению по ASUS Xtreme Design и расширенным возможностям разгона. ASUS P5G41T-M имеет чуть меньшие возможности, т. к. лишена поддержки видеовыхода DVI, 8-канального аудиовыхода на интерфейсной панели и расширенных возможностей разгона. ASUS P5G41T-M LE лишена большинства мультимедийных функций, т. к. для подключения монитора предлагает использовать интерфейсы DVI и VGA и не имеет цифрового выхода S/PDIF для многоканального звука. ASUS P5G41T-M LX является самой компактной и простой в серии, предлагая минимум возможностей, но зато имеющая реализованные на интерфейсной панели выхода COM и LPT, которые обеспечат возможность подключения старой периферии.

Расширяют модельный ряд плат использующих встроенный видеоадаптер гибридные решения, которые предлагают возможность использовать память типов DDR2 и DDR3, что удобно при апгрейде системы, в которой использовались модули первого типа, т. к. сейчас на памяти можно сэкономить, но в будущем, при необходимости замены вышедших со строя планок или расширении банков памяти, можно покупать более доступные и менее дефицитные DDR3. К таким решениям относятся ASUS P5G41C-M и ASUS P5G41C-M LX.

Обзор материнской платы ASUS P5P41T LE

Плата ASUS P5G41C-M является гибридной версией ASUS P5G41T-M, обеспечивая относительно высокий уровень мультимедийоности благодаря наличию выходов HDMI и оптического S/PDIF на интерфейсной панели.

Обзор материнской платы ASUS P5P41T LE

А материнская плата ASUS P5G41C-M LX расширяет возможности ASUS P5G41T-M LX поддержкой и DDR2-модулей, обеспечивая высокую гибкость в конфигурировании самых доступных систем.

Куда более интересно смотрятся недорогие платы на Intel G41 Express, в которых не используется встроенная видеокарта, а их функциональность увеличена за счет исполнения в формате ATX, как минимум по высоте, обеспечивая возможность установить больше плат расширения. Кроме того, в системах, которые будут собраны на их основе, однозначно будет установлена дискретная видеокарта, которая обеспечить заметно большую производительность, чем Intel GMA X4500. Такие платы уже нельзя рассматривать только как недорогую основу офисного компьютера, ведь на них можно собрать и достаточно производительный игровой компьютер. К обновленным решениям такого уровня на Intel G41 Express относятся платы ASUS P5P41TD, ASUS P5P41C и ASUS P5P41T LE.

Обзор материнской платы ASUS P5P41T LE

Плата ASUS P5P41TD обеспечивает максимальные возможности расширения в этом классе в основном благодаря наличию четырех слотов для памяти типа DDR3, хотя, судя по отзывам на форумах, далеко не любыми емкими модулями можно их заполнить все одновременно. При этом обеспечивается и совместимость с не самой новой периферией через интерфейсы COM и LPT.

Обзор материнской платы ASUS P5P41T LE

Плата ASUS P5P41C фактически повторяет возможности ASUS P5P41TD, хотя и имеет более простую звуковую подсистему, зато обладает возможностью использовать модули памяти DDR2 или DDR3.

Обзор материнской платы ASUS P5P41T LE

Героиней же данного обзора будет плата ASUS P5P41T LE, которая является наиболее доступной «полноразмерной» основой для игрового компьютера начального и даже среднего уровня в ассортименте компании.

Спецификации материнской платы ASUS P5P41T LE

Производитель

ASUS

Модель

P5P41T LE

Чипсет

Intel G41 + Intel ICH7

Процессорный разъем

Socket 775

Поддерживаемые процессоры

Core2 Quad/Core2 Extreme/Core2 Duo/Pentium dual-core/Celeron dual-core /Celeron Processors

Системная шина, МГц

1333/1066/800

Используемая память

DDR3 1333(O. C.)/1066/800

Поддержка памяти

2 x 240-контактных DIMM до 8 ГБ

Слоты расширения

1 x PCIe x16 2.0
2 x PCIe x1
3 x PCI

Дисковая подсистема

4 x SATA 3.0 Гб/с
1 x UltraDMA 100/66/33

LAN

Сетевой LAN-контроллер Atheros L1E Gb LAN (10/100/1000) Мбит/с

Звуковая подсистема

6-канальный High-Definition Audio кодек ALC662

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипсете

Разъемы для вентиляторов

1 x CPU
1 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (клавиатура)
1 x PS/2 (мышь)
1 x COM
1 x LPT
1 x LAN (RJ45) порт
3 x аудио порта (Line-in/ Line-out/ MIC)
4 x USB 2.0/1.1

Внутренние порты I/O

2 x USB 2.0/1.1 (до 4 дополнительных)
1 x Front panel audio connector
1 x S/PDIF Out connector
4 x Serial ATA connectors
1 x IDE connector

BIOS

8 Мб ПЗУ
AMI BIOS, PnP, DMI 2.0, Wfm2.0, ACPI 2.0a, SMBIOS 2.5

Фирменные технологии

ASUS CrashFree BIOS 3
ASUS AI NET2
ASUS Q-Fan
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS Turbo Key
ASUS Express Gate
ASUS EPU-L

Комплектация

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
Заглушка задней панели
Диск с драйверами и утилитами

Форм-фактор, размеры, мм

ATX
305 x 183

Сайт производителя

Http://www. asus. com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS P5P41T LE

Обзор материнской платы ASUS P5P41T LE

Плата упакована в картонную коробку с качественной цветной полиграфией. На лицевой стороне упаковки указаны: название модели, информация о поддерживаемых процессорах, готовности работы платы в среде Windows 7, а так же наличие гигабитного LAN-контроллера и таких фирменных технологий как Turbo Key, Express Gate и EPU.

Обзор материнской платы ASUS P5P41T LE

На обратной стороне упаковки показан внешний вид платы и с помощью простых и понятных пиктограмм указаны основные особенности изделия, а также на разных языках описаны некоторые отличительные черты платы, о которых было заявлено на лицевой стороне упаковки.

Обзор материнской платы ASUS P5P41T LE

В комплект поставки материнской платы ASUS P5P41T LE входит следующее:

    руководство пользователя; 2x SATA-кабеля; 1x UltraDMA 100/66/33 кабель; заглушка задней панели I/O Shield; диск с драйверами и утилитами.

Данная комплектация стандартна для материнских плат такого уровня, в ней есть все необходимое для сборки и начала работы на компьютере, но ничего более.

Обзор материнской платы ASUS P5P41T LE

Материнская плата ASUS P5P41T LE выполнена в форм-факторе ATX, однако ее размеры в ширину были несколько сокращены (ширина составляет 183 мм, вместо стандартных 244 мм) вследствие некоторого уменьшения функциональных возможностей. При взгляде на P5P41T LE видно, что даже при своих сокращенных размерах она имеет низкую плотность элементов, на ней много свободного от каких бы то ни было компонентов места. Следовательно, разработчикам не составило труда рационально расположить на плате все внутренние порты, разместив их по краям платы.

Четыре порта SATA 2.0 и разъем IDE расположены достаточно удобно. Плата снабжена всего двумя разъемами под оперативную память, с поддержкой двухканального режима, а максимальный объем ОЗУ определен 8 ГБ. Охлаждение греющихся элементов платы обеспечивают 2 алюминиевых радиатора.

Обзор материнской платы ASUS P5P41T LE

Среди недостатков компоновки можно отметить, разве что, только то, что при использовании графического ускорителя с крупногабаритной системой охлаждения будет перекрыт доступ к ближайшему слоту PCIE x1 и батарейке CMOS.

Обзор материнской платы ASUS P5P41T LE

Подсистема питания процессора построена по 3-фазной схеме с использованием дросселей «в броневых» сердечниках и конденсаторов с твердым электролитом. Несмотря на поддержку материнской платой процессоров Core 2 Quad, хорошо разогнать «четырехъядерник», вероятнее всего, не выйдет из-за относительно простой схемы питания, которой окажется явно недостаточно. Ещё один минус – 4-контактный разъём дополнительного питания ATX12V, что тоже не предрасполагает к разгону четырехъядерных процессоров.

Обзор материнской платы ASUS P5P41T LE

На заднюю панель материнской платы ASUS P5P41T LE выведены следующие порты:

    два PS/2 для клавиатуры или мыши; 1 разъем COM; 4 разъема USB; разъем RJ45 для сетевых соединений; 3 аналоговых разъемов для подключения 6-канального звука; 1 LPT разъем.

Из своеобразных достоинств ASUS P5P41T LE стоит отметить наличие уже устаревших COM и LPT-портов, что позволит существенно расширить количество подключаемых к плате устройств, будь то старый принтер, модем или даже мышка.

BIOS

Основу BIOS материнской платы ASUS P5P41T LE составил код, написанный компанией AMI.

Обзор материнской платы ASUS P5P41T LE

В меню «Advanced» после выбора в пункте «AI Overclocking» раздела «JumperFree Configuration» пользовательского режима «Manual» можно будет изменять некоторые основные параметры системы: начиная с частоты системной шины, оперативной памяти и шины PCI Express, заканчивая напряжениями на процессоре, памяти и обоих мостах.

Обзор материнской платы ASUS P5P41T LE

В разделе «Power» можно следить за:

    температурой материнской платы и процессора; скоростью вращения процессорного кулера и корпусного вентилятора; напряжением на ядре процессора и на основных линиях питания 3,3 В, 5 В, 12 В.

Кроме того, в этом разделе можно включить функцию автоматического управления скоростью вращения процессорного кулера «CPU Q-Fan» (Optimal, Silent Mode, Performance Mode). К сожалению, для корпусных вентиляторов автоматическое управление скоростью вращения не реализовано.

Разгон

Итак, выясним, каков же разгонный потенциал платы ASUS P5P41T LE. Для этого были выбраны «двухъядерник» Intel Core 2 Duo E6300 на ядре Conroe и представитель четырехъядерных процессоров Intel на ядре Yorkfield процессор Intel Core 2 Quad Q9550. Результаты разгона приведены ниже.

Обзор материнской платы ASUS P5P41T LE

Разгон системной шины с двухъядерного процессора, демонстрирует довольно низкий разгонный потенциал материнской платы.

Обзор материнской платы ASUS P5P41T LE

Разгон системной шины с четырехъядерным процессором так же не высок. Кроме того, нужно учитывать не очень мощную схему питания, которая никак не рассчитана для разгона четырехъядерных процессоров.

Обзор материнской платы ASUS P5P41T LE

В процессе разгона выяснилось, что на нашем образце материнской платы ASUS P5P41T LE практически не получается изменить тайминги оперативной памяти, что может не позволить в некоторых случаях разогнать процессор и просто более оптимально настроить подсистему памяти. Во время разгона материнская плата вовсе выбирала некорректные тайминги, в частности, она устанавливала слишком малое значение CAS. На данный момент нельзя сказать, является ли это особенностью нашего экземпляра платы, или же эта проблема касается всех плат данной модели.

Обзор материнской платы ASUS P5P41T LE

В номинальном же режиме тайминги памяти вполне корректные.

В итоге относительно разгонного потенциала материнской платы ASUS P5P41T LE можно сказать, что он невысок, и это обусловлено ценовой категорией и конструктивными особенностями.

Тестирование

Для тестирования материнской платы использовалось следующее оборудование:

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Видеокарта

EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 ГБ, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Обзор материнской платы ASUS P5P41T LE

Обзор материнской платы ASUS P5P41T LE

Обзор материнской платы ASUS P5P41T LE

Обзор материнской платы ASUS P5P41T LE

Обзор материнской платы ASUS P5P41T LE

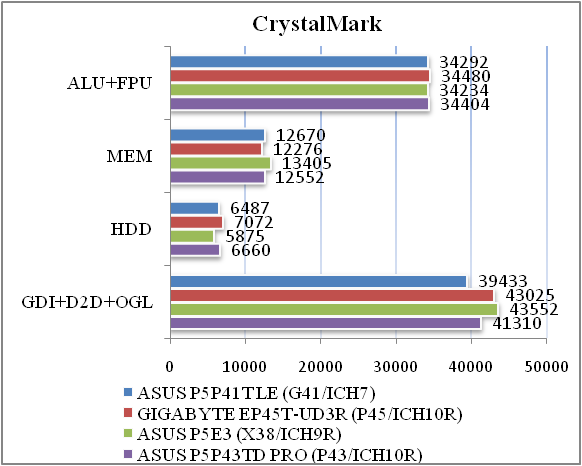

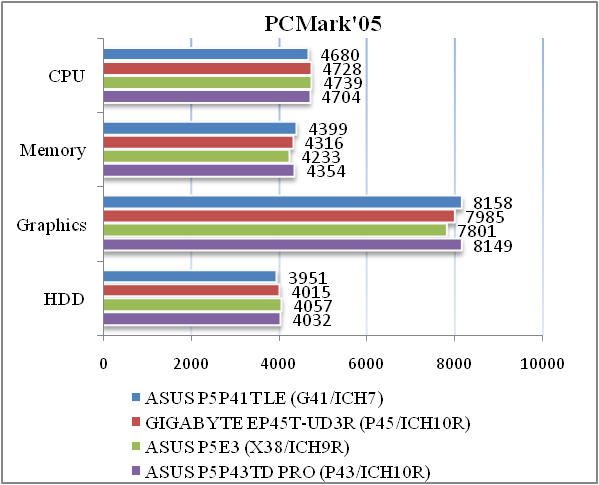

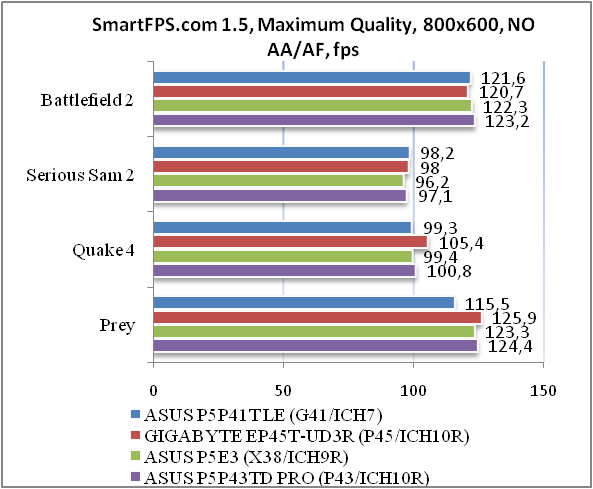

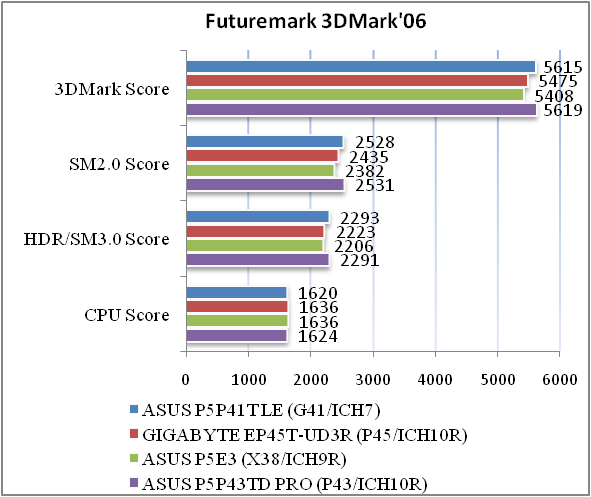

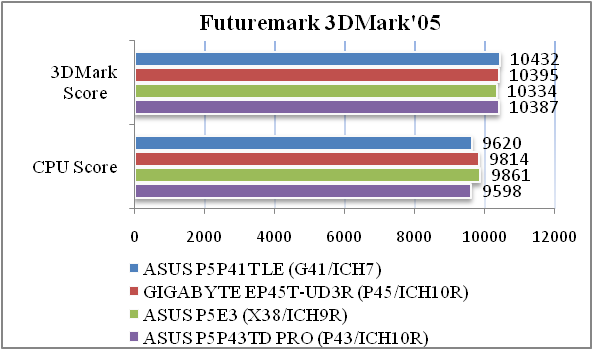

При тестировании материнская плата ASUS P5P41T LE проявила себя на достаточно высоком уровне и показала довольно неплохие результаты в сравнении с более мощными и дорогими конкурентами, что говорит об использовании достаточно хорошо отлаженной прошивки BIOS.

Тестирование звукового тракта на основе кодека ALC662

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.21, -0.20

Хорошо

Уровень шума, дБ (А)

-87.9

Хорошо

Динамические диапазон, дБ (А)

86.4

Хорошо

Гармонические искажения, %

0.0030

Очень хорошо

Гармонические искажения + шум, дБ(A)

-67.5

Средне

Интермодуляционные искажения + шум, %

0.020

Очень хорошо

Взаимопроникновение каналов, дБ

-85.6

Отлично

Интермодуляции на 10 кГц, %

0.043

Хорошо

Общая оценка

Очень хорошо


Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.16

Очень хорошо

Уровень шума, дБ (А)

-87.1

Хорошо

Динамические диапазон, дБ (А)

87.1

Хорошо

Гармонические искажения, %

0.0024

Отлично

Гармонические искажения + шум, дБ(A)

-80.4

Хорошо

Интермодуляционные искажения + шум, %

0.013

Очень хорошо

Взаимопроникновение каналов, дБ

-82.2

Очень хорошо

Интермодуляции на 10 кГц, %

0.013

Очень хорошо

Общая оценка

Очень хорошо

Обвязка звукового кодека у данной модели выполнена достаточно качественно, так как он получил оценку «очень хорошо» в общем зачете, а, значит, в большинстве случаев встроенной аудиосистемы будет достаточно.

Выводы

В модельном ряду компании ASUS появилась еще одна недорогая материнская плата для отошедших уже на второй план, но, тем не менее, еще востребованных и достаточно производительных процессоров Intel Core 2 Duo и Core 2 Quad. Материнская плата ASUS P5P41T LE способна обеспечить выполнение практически любых задач, требуемых от современного ПК, если ее хозяин не относится к категории пользователей, которые стремятся получить максимум производительности от своего компьютера путем разгона. В целом, плата ASUS P5P41T LE может быть рекомендована пользователям, негативно относящимся к разгону, которые желают собрать сбалансированную и достаточно производительную систему за умеренную цену.

Достоинства:

    низкая стоимость; поддержка памяти DDR3. качественный звук; поддержка интерфейсов COM и LPT.

Недостатки:

    Невысокий разгонный потенциал; не очень мощный 3-фазный стабилизатор питания процессора; только 2 разъема под оперативную память.
