Обзор материнской платы ASUS P5N-T Deluxe

Обзор материнской платы ASUS P5N-T Deluxe

В этом обзоре мы предлагаем познакомиться с особенностями материнской платы ASUS P5N-T Deluxe на чипсете NVIDIA nForce 780i SLI. Более подробное описание данной системной логики мы уже делали в обзоре очень похожей, но, все таки, более дорогой и «нафаршированной» платы ASUS Striker II Formula, поэтому в этот раз мы разбираем только возможности ASUS P5N-T Deluxe в небольшом сравнении.

Обзор материнской платы ASUS P5N-T Deluxe

Спецификация материнской платы ASUS P5N-T Deluxe:

Производитель

ASUS

Модель

P5N-T Deluxe

Чипсет

NVIDIA nForce 780i SLI

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4
Поддержка семейства 45-нм CPU

Системная шина, МГц

1333 /1066 / 800 / 667 МГц

Используемая память

DDR2 1066/800/667/533 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

3 x PCI-E x16 (синие PCIe2.0 x16, черный PCIe1.0) с поддержкой NVIDIA SLI
2 x PCI-E x1
1 x PCI 2.2

Scalable Link Interface (SLI™)

Поддерживает три одинаковые NVIDIA SLI-Ready видеокарты в режиме x16

Дисковая подсистема

Южный мост nForce 570 SLI поддерживает:
1 x Ultra DMA 133/100/66
6 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 0+1, 5, JBOD

Звуковая подсистема

ADI AD1988B, 8-канальный High-Definition Audio кодек, коаксиальный/оптический S/PDIF;
ASUS Noise Filter

IEEE 1394

Контроллер VIA VT6038P
2 порта IEEE 1394a

LAN

Сетевой гигабитный LAN контроллер Marvell 88E1116 с поддержкой AI NET 2

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Система на тепловых трубках на чипсете и MOSFET узла VRM

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

2 x PS/2 порт для подключения клавиатуры и мыши
1 x S/PDIF выход (коаксиальный + оптический)
1 x IEEE1394a
1 x eSATA
4 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

6 x USB
1 x FDD
6 х SATA
1 x IDE
1 x IEEE1394a
1 х COM
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM, Award BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, Multi-language BIOS

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т. д.

Фирменные технологии

ASUS EPU (Energy Processing Unit)
ASUS 8-фазный стабилизатор питания 3 поколения
ASUS AI Nap
ASUS AI Direct Link
ASUS Stack Cool 2
ASUS Q-Fan 2
ASUS Audio 2
ASUS Noise Filter
ASUS Q-Shield
ASUS Q-Connector
ASUS O. C. Profile
ASUS EZ Flash 2
ASUS MyLogo 3
ASUS AI Booster Utility
Precision Tweaker 2
ASUS C. P.R. (CPU Parameter Recall)

Комплектация

Инструкция и руководство пользователя
1 x турбиный вентилятор
6 x SATA кабелей
1 x SATA переходник питания
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, системная панель, IEEE1394a)
1 х модуль с двумя портами USB2.0 и портом IEEE1394a
3-way SLI мост
ASUS SLI мост
DVD с драйверами
Заглушка ASUS Q-Shield

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 245

Сайт производителя

Http://www. asus. com/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Все цены на ASUS P5N-T Deluxe

Обзор материнской платы ASUS P5N-T Deluxe

Материнская плата ASUS P5N-T Deluxe, как и подобает продукту ее класса, имеет большую качественно оформленную упаковку.

Обзор материнской платы ASUS P5N-T Deluxe

Лицевая сторона коробки отбрасывается, и на развороте можно увидеть краткое описание, с графиками и картинками, основных технологий и подробности о ASUS P5N-T Deluxe. Больше остальных уделено внимание технологии энергосбережения ASUS EPU, которая аппаратно производит переключения числа фаз стабилизатора питания процессора, добиваясь увеличения его КПД. На приведенном графике показаны кривые зависимости эффективности стабилизатора в зависимости от нагрузки, и то, как отключение 4-х фаз во время простоя компьютера влияет на КПД преобразователя.

Кроме ASUS EPU, отмечена поддержка технологии 3-way SLI, стандарта мониторинга температур основных компонентов компьютера и управления вентиляторами ESA, нового стандарта шины PCI Express 2.0. Здесь же отмечается наличие малого шага настройки напряжений в BIOS (Precision Tweaker 2) и нового антистатического и более удобного типа заглушки панели с портами ввода-вывода ASUS Q-Shield.

Обзор материнской платы ASUS P5N-T Deluxe

Комплектация материнской платы ASUS P5N-T Deluxe:

    инструкция и руководство пользователя; вентилятор турбинного типа; шесть SATA кабелей; SATA переходник питания; UltraDMA 133/100/66 кабель; FDD кабель; ASUS Q-Connector (USB, системная панель, IEEE1394a); модуль с двумя портами USB2.0 и портом IEEE1394a; 3-way SLI мост; ASUS SLI мост; DVD с драйверами; заглушка ASUS Q-shield.

Обзор материнской платы ASUS P5N-T Deluxe

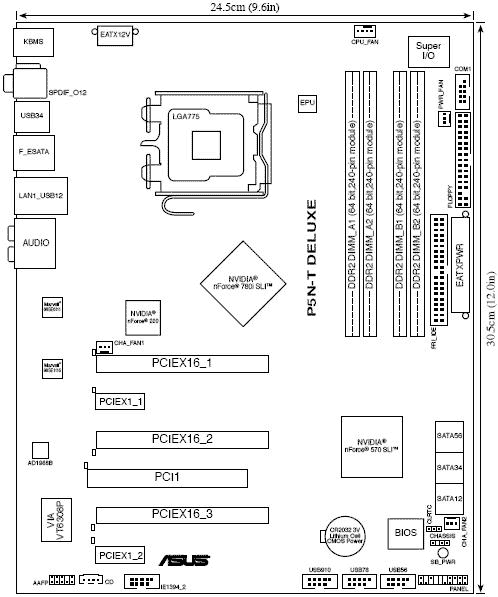

Компоновка материнской платы ASUS P5N-T Deluxe несколько отличается от более дорогой топовой ASUS Striker II Formula, причем, в основном, в лучшую сторону. Небольшой чип-комутатор NVIDIA nForce 200, с помощью которого поддерживается шина PCI Express 2.0 для двух синих слотов PCI-E x16, установлен в более выгодном для его же охлаждения месте. Подобное перемещение, возможно, как-то связано со случаями сбоя систем на ASUS Striker II Formula, как раз по вине перегрева этого дополнительного чипа. Также, из положительным изменений на ASUS P5N-T Deluxe, можно отметить более удобное расположение разъема IDE.

Обзор материнской платы ASUS P5N-T Deluxe

Как известно, чипсеты NVIDIA имеют горячий нрав, и ведущий nForce 780i SLI не исключение. Примечательно, что референсная модель материнской платы на nForce 780i SLI оснащается дополнительным вентилятором, что по современным тенденциям уменьшения техпроцесса и снижения энергопотребления не есть хорошо. Система охлаждения на ASUS P5N-T Deluxe также предполагает установку съемного турбинного вентилятора на радиатор возле панели ввода/вывода.

Медная система охлаждения на ASUS P5N-T Deluxe хотя и лишена модной подсветки, как на ASUS Striker II Formula, и сделана проще, без применения технологии Pin-Fin Thermal Module, но визуально, по площади рассеивания не сильно уступает. В конечном же итоге решение на Striker II Formula, все таки, можно считать немного эффективней, так как у него все радиаторы объединены между собой тепловыми трубками, и предусматривается установка сразу двух вентиляторов.

Обзор материнской платы ASUS P5N-T Deluxe

Установке габаритных процессорных кулеров, которые используют упорную пластину с обратной стороны материнской платы, на ASUS P5N-T Deluxe ничего мешать не должно. Помимо того, лучшему охлаждению наиболее горячих компонентов должно будет способствовать PCB платы, которое выполнено по технологии ASUS Stack Cool 2, то есть имеет внутри медную пластину.

Обзор материнской платы ASUS P5N-T Deluxe

Южный мост NVIDIA nForce 570 SLI поддерживает один разъем IDE и шесть портов SATA II, с возможностью формирования RAID-массивов 0, 1, 5, 10 и JBOD. На материнской плате ASUS P5N-T Deluxe также есть шесть внутренних портов USB и четыре внешних, причем еще два можно будет вывести на заднюю панель с помощью прилагающегося модуля. Кроме этого, из внутренних портов можно отметить один COM порт и порт FireWire работающий от контроллера VIA VT6038P.

Обзор материнской платы ASUS P5N-T Deluxe

Соотношение слотов на ASUS P5N-T Deluxe не самое лучшее. Вполне возможно, что некоторых пользователей не устроит на материнской плате наличие только одного слота PCI. Но модель P5N-T Deluxe рассчитана в первую очередь на создание SLI, остальные же возможности расширения второстепенны. Как уже отмечалось, два синих слота PCIE х16 поддерживают шину PCI Express 2.0, в то время как черный PCIE х16 лишен такой возможности. ASUS P5N-T Deluxe позволяет объединять видеоускорители по технологии 3-way SLI в самой выгодной конфигурации x16+x16+x16.

Из микросхем, распаянных на плате ASUS P5N-T Deluxe, можно выделить гигабитный сетевой контроллер Marvell 88E1116 и HDA кодек 8-канального звука ADI AD1988B.

Обзор материнской платы ASUS P5N-T Deluxe

Стабилизатор питания процессора на ASUS P5N-T Deluxe 8-фазный. Как и на всей плате, в нем используются надежные полимерные конденсаторы и дросселя с ферромагнитным сердечником.

Обзор материнской платы ASUS P5N-T Deluxe

На заднюю панель материнской платы ASUS P5N-T Deluxe выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, порт IEEE 1394a, разъем RJ45 для сетевого соединения, коаксиальный и оптический S/PDIF, разъемы для 8-канального звука. Кроме того при помощи отдельной планки на заднюю панель корпуса можно будет вывести еще два порта USB и порт IEEE 1394a.

Обзор материнской платы ASUS P5N-T Deluxe

Разъемов питания вентиляторов на ASUS P5N-T Deluxe по сравнению с ASUS Striker II Formula в два раза меньше, всего четыре. Один 4-контактный для процессорного кулера, а все остальные 3-контактные. Для удобства подключения разъемы распаяны в разных частях платы.

BIOS

В материнской плате ASUS P5N-T Deluxe используется «мультиязычная» версия Phoenix - AwardBIOS, с большим набором настроек. Специально для оверклокеров в BIOS есть функция сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile), а также в нее встроена утилита EZ Flash 2 для прошивки новых версий.

Среди негативных впечатлений о плате ASUS P5N-T Deluxe можно выделить именно связанные с работой BIOS. После ее перепрошивки материнская плата «захотела» запускаться только после изъятия из платы ненадолго батарейки.

Настойки, касающиеся разгона, находятся в разделе «Extreme Tweaker»:

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Limit CPUID MaxVal, Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep

Фирменная технология разгона

AI Overklock

5%, 10%, 15%, 20%

Процессорный множитель

CPU Multiplier

6-max

0,5-1

Множитель шины Hyper Transport

LDT Frequency

1-8

1

Частота шины PCI Express 3-го слота

PCIEX16_2 Frequency (MHz)

100 – 200 МГц

1

Частота шины PCI Express 1-го и 2-го слота

PCIEX16_1 3 Frequency (MHz)

100 – 200 МГц

1

Частота шины HyperTransport

SPP – MCP Ref Clock, MHz

200 – 500 МГц

2

Частота системной шины

FSB (QDR), MHz

533-3000 МГц

1

Частота памяти

MEM (DDR), MHz

400 – 2600 МГц

1

Делитель для памяти

FSB – Memory Ratio

1:1, 5:4, 3:2, Sync Mode

Задержка выполнения команд

CMD

1T, 2T

Тайминги

CAS Latency, tRCD, tRP, tRAS

Подтайминги

TRRD, tRC, tWR, tWTR, tREF, tRD, tRFC, Async Latency

Напряжение процессора

CPU Voltage

0,83125 – 1,9 В

0,00625 В

CPU VTT Voltage

1,2 – 1,5 В

0,05В

Напряжение на оперативной памяти

Memory Voltage

1,85 – 3,1 В

0,02 В

Напряжение на северном мосте

NB CHIP Voltage

1,2 В – 2,46 В

0,02 В

Напряжение на южном мосте

SB CHIP Voltage

1,55 - 1,85 В

0,02 В

Напряжение на шине HyperTransport

1,20 HT Voltage

1,2 – 2,00 В

0,02 В

Напряжения на мосту nForce 200

NB BR04 CHIP Voltage

1,2 – 1,35 В

0,05 В

GTLVREF

0,569x VTT – 0,684x VTT

SLI-Ready Memory

CPUOC 0% - CPUOC 5%

1%

Обзор материнской платы ASUS P5N-T Deluxe

Если сравнивать набор настроек BIOS, предназначенных для разгона, плат ASUS P5N-T Deluxe и ASUS Striker II Formula, то в последней оверклокерских возможностей будет больше, но не намного.

В случае слабого знакомства с методикой разгона можно воспользоваться фирменной интеллектуальной технологией AI Overklock, позволяющей добиваться до 20% разгона системы. А вот другой интеллектуальной технологии CPU Level Up в BIOS этой платы нет.

Обзор материнской платы ASUS P5N-T Deluxe

Специфика разгона системных плат на логике NVIDIA состоит в возможности задавать частоту памяти и системной шины в двух режимах «Linked» и «Unlinked». В режиме «Linked» частота памяти задается с помощью всего четырех делителей, а в режиме «Unlinked» - она является как бы независимой от частоты системной шины, хотя, по сути, просто задается с помощью более широкого набора делителей. Это позволяет применять для разгона менее быструю оперативную память.

Обзор материнской платы ASUS P5N-T Deluxe

Кроме привычного управления процессорными технологиями в разделе «Overclocking Options» можно изменять множитель шины HyperTransport, которая используется для связи мостов чипсета.

Обзор материнской платы ASUS P5N-T Deluxe

Как обычно, в BIOS присутствует настройки таймингов (задержек) и подтаймингов (второстепенных задержек) оперативной памяти.

Обзор материнской платы ASUS P5N-T Deluxe

Количество настроек уровня напряжения на основных элементах должно хватить для повышения стабильности очень хорошо разогнанной системы. Единственное, чего не хватает в перечне, так это настройки, изменяющей напряжение питания тактозадающих цепей - CPU PLL Voltage. Из-за этого могут заметно снизиться возможности разгона четырехъядерных процессоров.

Обзор материнской платы ASUS P5N-T Deluxe

В окне «HardWare Monitor» можно следить за:

    напряжением на основных линиях блока питания 3,3В, 5В, 12В и на процессоре; температурой материнской платы и процессора; скоростью вращения всех четырех вентиляторов.

Три разъема питания вентиляторов, для процессорного кулера и еще два для корпусных вентиляторов, поддерживают технологию автоматического управления скоростью вращения ASUS Q-fan.

Возможности разгона

Обзор материнской платы ASUS P5N-T Deluxe

На двуядерном процессоре системную шину получилось разогнать только до ровно 500 МГц, что тоже является очень хорошим результатом.

Обзор материнской платы ASUS P5N-T Deluxe

С четырехъядерным процессором семейства Yorkfield дела обстояли на порядок хуже. Разгон составил всего 425 МГц. А ведь именно четырехъядерные процессоры чаще используются для многовидеокартных систем.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб Apacer
2x DDR2-1066 1024 Mб Transcend (разгон)

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

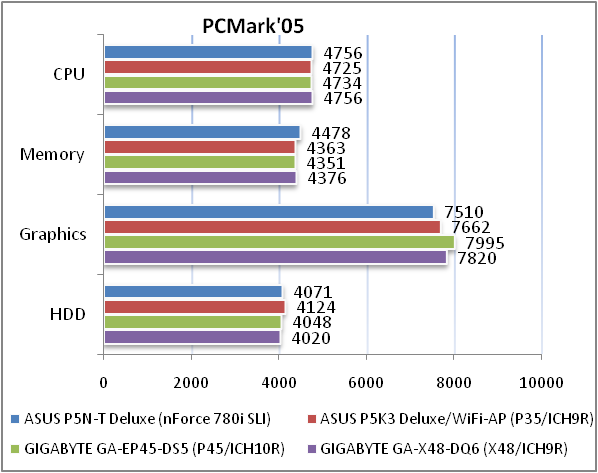

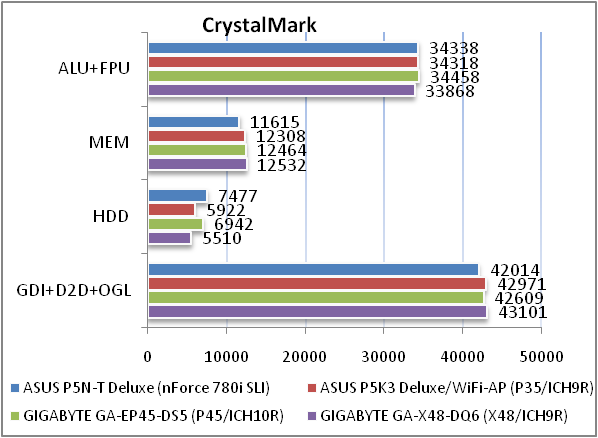

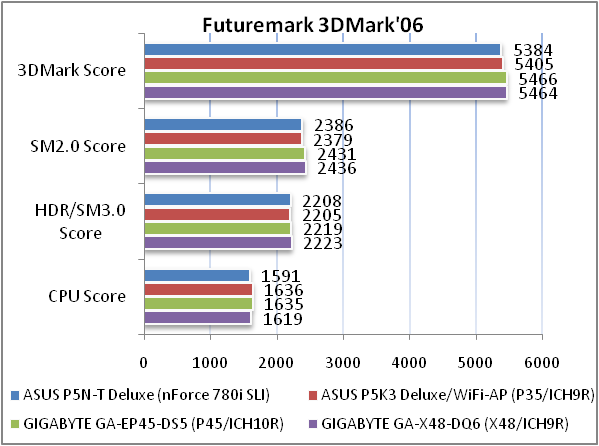

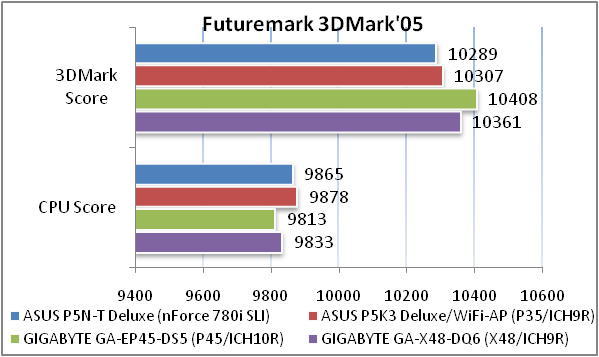

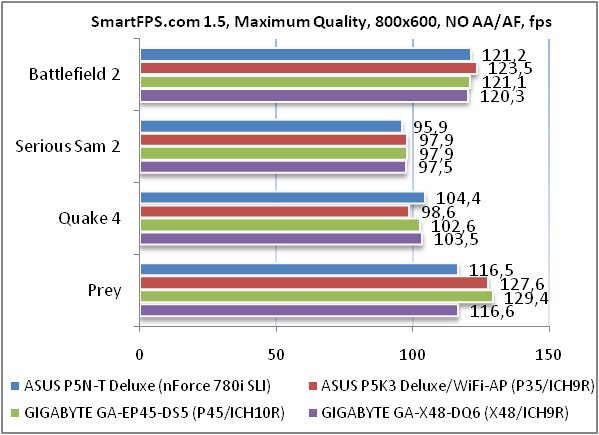

Обзор материнской платы ASUS P5N-T Deluxe

Обзор материнской платы ASUS P5N-T Deluxe

Обзор материнской платы ASUS P5N-T Deluxe

Обзор материнской платы ASUS P5N-T Deluxe

Обзор материнской платы ASUS P5N-T Deluxe

Материнская плата ASUS P5N-T Deluxe по уровню производительности не выделяется среди решений этого же класса.

Тестирование звукового тракта на основе кодека ADI AD1988B

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.08

Очень хорошо

Уровень шума, дБ (А)

-83.0

Хорошо

Динамический диапазон, дБ (А)

83.0

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.7

Плохо

Интермодуляционные искажения + шум, %

0.257

Средне

Взаимопроникновение каналов, дБ

-82.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.319

Средне

Общая оценка

Хорошо

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.22, -0.16

Очень хорошо

Уровень шума, дБ (А)

-83.3

Хорошо

Динамический диапазон, дБ (А)

83.4

Хорошо

Гармонические искажения, %

0.0058

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.1

Средне

Интермодуляционные искажения + шум, %

0.020

Очень хорошо

Взаимопроникновение каналов, дБ

-77.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.021

Хорошо

Общая оценка

Очень хорошо

Выводы

Материнская плата ASUS P5N-T Deluxe станет хорошей основой в первую очередь для пользователей, которые собираются создать SLI-систему из двух или трех видеокарт. Также она позволяет достаточно хорошо разгонять двуядерные процессоры, но при этом на порядок менее успешно разгоняет четырехъядерные. Хотя есть надежда, что BIOS для платы P5N-T Deluxe еще не до конца доработан и в будущем эта ситуация поменяется в лучшую сторону. Если сравнивать ASUS P5N-T Deluxe с более «нафаршированной» ASUS Striker II Formula, то с практической точки зрения разница между ними не очень большая. Поэтому, если Вам нужна мощная игровая платформа, но без массы индикаторов, LCD дисплея, большого числа разъемов питания вентиляторов, кнопок на плате, внешней звуковой карты, а также BIOS с некоторыми оверклокерскими технологиями и широкими возможностями мониторинга, то вполне можно остановиться на сегодняшнем герое и порядком при этом сэкономить.

Достоинства:

    высокая производительность; приемлемая стоимость; полная комплектация качественными элементами; поддержка технологии 3-way SLI; поддержка шины PCI Express 2.0 для двух слотов PCIe х16; 8-фазный стабилизатор питания с применением EPU; 6 разъемов SATA с поддержкой RAID 0, 1, 5, 10 и JBOD; качественный звуковой кодек; коаксиальный и оптический S/PDIF выходы; система охлаждения на тепловых трубках; PCB выполнена по технологии ASUS Stack Cool 2.

Недостатки:

    отсутствие поддержки 1600 МГц системной шины; один слот PCI; После перепрошивки BIOS требовалось ручное вмешательство для восстановления работоспособности; Невысокие возможности разгона четырехъядерных процессоров.
