Обзор материнской платы ASUS P5N-EM HDMI

Обзор материнской платы ASUS P5N-EM HDMI

Героиней сегодняшнего обзора стала материнская плата ASUS P5N-EM HDMI с интегрированным видеоускорителем NVIDIA GeForce 7100. Ранее мы уже рассматривали два решения на системной логике NVIDIA 7-й серии: материнские платы GIGABYTE GA-73PVM-S2H и MSI P6NGM. Теперь же у нас появилась возможность оценить и предложение от компании ASUS на этой логике, а также сравнить его с конкурентами.

Обзор материнской платы ASUS P5N-EM HDMI

Спецификация материнской платы ASUS P5N-EM HDMI:

Производитель

ASUS

Модель

P5N-EM HDMI

Чипсет

NVIDIA GeForce 7100/nForce 630i

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4
Поддержка семейства 45-нм CPU

Системная шина, МГц

1333/ 1066 / 800 МГц

Используемая память

DDR2 1066*/800/667/533 МГц
*в режиме разгона

Поддержка памяти

3 x 240-контактных DIMM до 4 ГБ

Слоты расширения

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

VGA

NVIDIA GeForce 7100 GPU
Максимальное разрешение:1920x1440х32bpp, Горизонтальное:115 кГц, Вертикальное:75 Гц
Использование до 256 MБ оперативной памяти

Дисковая подсистема

Южный мост nForce 630i поддерживает:
4 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5, 10 и JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Realtek ALC883, 8-канальный High-Definition Audio кодек

Поддержка LAN

Сетевой контроллер Realtek RTL8211B

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

2 x PS/2 порта для клавиатуры и мыши
1 x VGA
1 x DVI
1 x HDMI
4 x USB 2.0/1.1 порты
1 x LAN (RJ45)
8-канальный аудио выход

Внутренние порты I/O

6 x USB
1 x FDD
4 х SATA
1 x IDE
1 х COM
1 х LPT
1x S/PDIF выход
CD вход
Аудио разъемы передней панели
Разъем системной панели

BIOS

8 Mb Flash ROM, Award BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI v2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 2

Возможности разгона

Изменение частоты: FSB, памяти.
Изменение напряжения на: памяти.

Фирменные технологии

ASUS Q-Fan
ASUS CrashFree BIOS 2
ASUS EZ Flash 2
ASUS MyLogo 2

Комплектация

1 x SATA кабель
1 x SATA переходник питания
1 x UltraDMA кабель
1 x FDD кабель
Инструкция и руководство
2 х CD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

ATX 9.6"x 8.2"
245 x 208

Сайт производителя

Http://www. asus. com/

Свежая версия BIOS может быть скачана с официальной страницы.

Все цены на ASUS P5N-EM HDMI

Обзор материнской платы ASUS P5N-EM HDMI

Материнская плата ASUS P5N-EM HDMI упакована в небольшую синюю картонную коробку на которой отмечена поддержка процессоров Intel, выполненных по 45 нм техпроцессу, и интерфейса HDMI.

Обзор материнской платы ASUS P5N-EM HDMI

Комплектация материнской платы ASUS P5N-EM HDMI:

    два CD-диска с ПО и драйверами под Windows Vista; руководство пользователя на английском языке, краткая инструкция по установке, шлейф Serial ATA; переходник питания к устройствам SATA; фирменная наклейка; заглушка; шлейф UltraDMA; шлейф FDD.

Обзор материнской платы ASUS P5N-EM HDMI

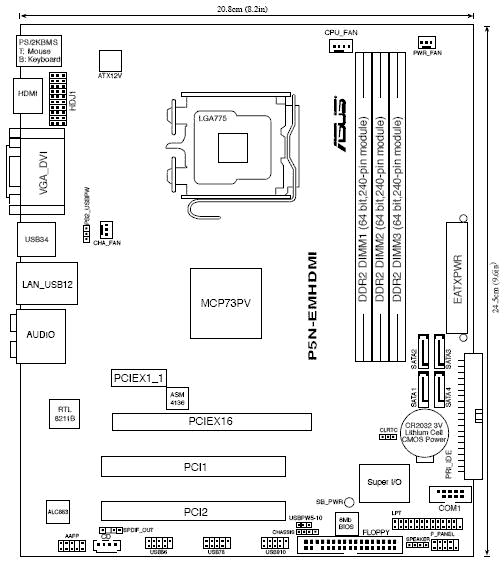

Компоновка материнской платы ASUS P5N-EM HDMI почти не имеет недостатков. Единственным моментом, который нужно учесть при сборке и переконфигурировании системы, является повернутый в сторону разъем IDE. Также можно отметить, что материнская плата ASUS P5N-EM HDMI выполнена на немного укороченном PCB, потому правый край будет немного «свисать» в корпусе.

Большинство подобных материнских плат на чипсете NVIDIA GeForce 7100/nForce 630i оснащены только двумя слотами оперативной памяти, а вот на ASUS P5N-EM HDMI их три. Этот факт можно отнести к небольшому плюсу. Заметим, что контроллер оперативной памяти чипсета NVIDIA GeForce 7100/nForce 630i поддерживает только одноканальный режим работы с возможностью расширения до 4 ГБ.

Обзор материнской платы ASUS P5N-EM HDMI

Необычный вид алюминиевого радиатора обращает на себя внимание и отчасти украшает материнскую плату. Но если оценивать его по эффективности охлаждения, то от оригинальности она не повысилась. Во время работы система охлаждения довольно сильно грелась, потому пользователям следует проследить за уровнем вентиляции внутри корпуса.

Обзор материнской платы ASUS P5N-EM HDMI

Южный мост nForce 630i поддерживает четыре порта SATA II, с возможностью формирования на них RAID-массивов 0, 1, 5, 10 и JBOD, а также один IDE и десять портов USB 2.0 из которых шесть являются внутренними.

С правой стороны материнской платы ASUS P5N-EM HDMI расположены порты COM, LPT и FDD, а также распаян светодиодный индикатор «наличия на плате дежурного питания», недалеко от которого находится джампер сброса настроек BIOS.

Обзор материнской платы ASUS P5N-EM HDMI

На материнской плате ASUS P5N-EM HDMI имеется два слота PCI, один PCIE х1 и PCIE х16. Звуковая система материнской платы основана на HDA кодеке 8-канального звука Realtek ALC883, разъем для фронт панели которого поддерживает как HDA, так и AC`97 форматы подключения. Кроме того, на ASUS P5N-EM HDMI установлен сетевой контроллер Realtek RTL8211B, поддерживающий режимы 10/100/1000 Мбит/с.

Обзор материнской платы ASUS P5N-EM HDMI

Узел питания процессора выполнен по 3-фазной схеме на транзисторах NIKOS P093BDG (25 В, 9,5 мОм, 50А) и NIKOS P0403BDG. В виде исключения в узле стабилизатора применены надежные конденсаторы полимерного типа. А вот использование дросселей открытого типа на ASUS P5N-EM HDMI особенно не радует.

Обзор материнской платы ASUS P5N-EM HDMI

На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре порта USB, разъем RJ45 для сетевых соединений, VGA и DVI видеовыходы, порт интерфейса высокого разрешения HDMI и шесть разъемов для 8-канального звука.

Обзор материнской платы ASUS P5N-EM HDMI

На материнской плате ASUS P5N-EM HDMI всего три разъема для подключения вентиляторов. Один 4-контактный для процессорного кулера и еще два 3-контактных для корпусных вентиляторов. Все разъемы расположены в верхней части платы, потому провода от корпусных вентиляторов в некоторых случаях могут не доставать.

BIOS

Хотя в Phoenix - AwardBIOS материнской платы ASUS P5N-EM HDMI и не очень много оверклокерских настроек, но некоторые из них, все же, есть.

Настройки системы, предназначенные для разгона и тюнинга:

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Limit CPUID MaxVal, Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep

Процессорный множитель

CPU Ratio Setting

6-max

0,5-1

Частота системной шины

FSB (QDR), MHz

400-2000

1

Частота памяти (асинхронная)

MEM (DDR), MHz

400-1400

1

Делитель для памяти

FSB – Memory Ratio

1:1, 5:4, 3:2, Sync Mode

Тайминги

CAS Latency, tRCD, tRP, tRAS, tRRD, tRC, tWR, tWTR, tREF, tRD, tRFC, Async Latency

1.35V Over Voltage Control

Enable, Disable

Напряжение на модулях памяти

1.8V Dual Over Voltage

1,88 В – 2,179 В

0,04 В

Обзор материнской платы ASUS P5N-EM HDMI

Специфика разгона на логике NVIDIA отличается возможностью устанавливать частоту памяти и системной шины в двух режимах «Linked» и «Unlinked» - это характерно и для ASUS P5N-EM HDMI. В режиме «Linked» частота памяти задается с помощью всего четырех делителей, а в режиме «Unlinked» - она является как бы независимой от частоты системной шины, хотя, по сути, просто задается с помощью более широкого набора делителей. Это позволяет более точно определить частоту оперативной памяти и применять для разгона менее быстрые модули.

Обзор материнской платы ASUS P5N-EM HDMI

Максимальное значение частоты, которое можно указать в BIOS ограничено значением в 500 МГц.

Обзор материнской платы ASUS P5N-EM HDMI

В не очень большом количестве присутствуют настройки таймингов и подтаймингов оперативной памяти.

Обзор материнской платы ASUS P5N-EM HDMI

Повысить стабильность функционирования, в случае разгона системы на материнской плате ASUS P5N-EM HDMI практически нет возможности. Есть только вариант увеличить напряжение на оперативной памяти, что позволяет использовать оверклокерские модули.

Обзор материнской платы ASUS P5N-EM HDMI

Зато в полном комплекте присутствуют настройки управления процессорными технологиями.

Обзор материнской платы ASUS P5N-EM HDMI

Оперативной памяти под средства интегрированной «графики» максимально можно выделить до 256 МБ.

Обзор материнской платы ASUS P5N-EM HDMI

Мониторинг BIOS

В окне Hardware Monitor можно следить за:

    температурой материнской платы и процессора, скоростью вращения процессорного кулера и двух корпусных вентиляторов; напряжением на ядре процессора и на основных линиях питания 3,3 В, 5 В, 12 В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan.

Обзор материнской платы ASUS P5N-EM HDMI

Результат разгона системной шины на ASUS P5N-EM HDMI нас не удивил - 362 МГц это всего лишь на 12 МГц выше, чем на тестируемых ранее GIGABYTE GA-73PVM-S2H и MSI P6NGM.

Обзор материнской платы ASUS P5N-EM HDMI

Разгон четырехъядерных моделей процессоров мы не проводили, ввиду достаточно слабого стабилизатора питания на этой плате, только лишь убедились в их работоспособности.

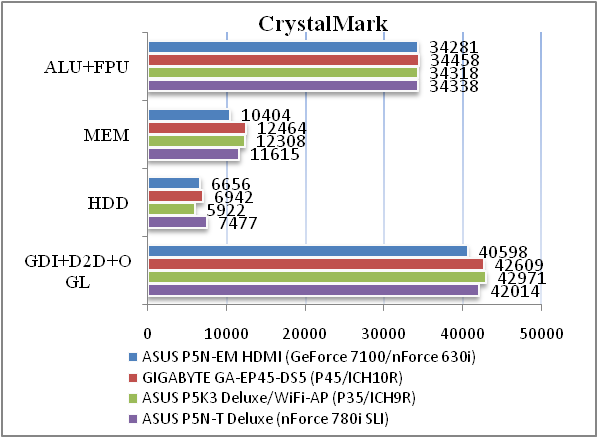

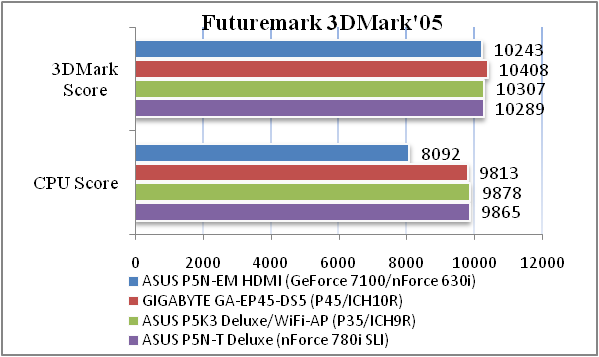

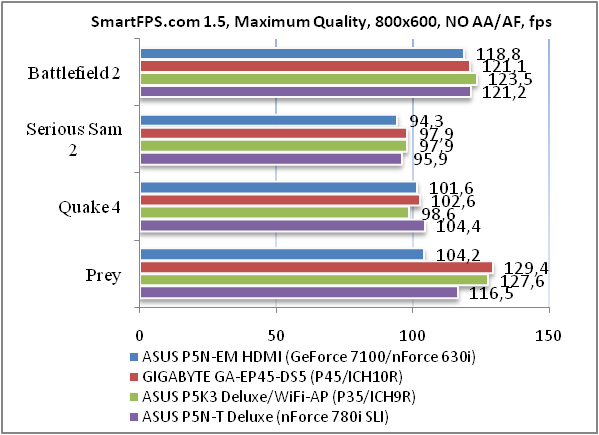

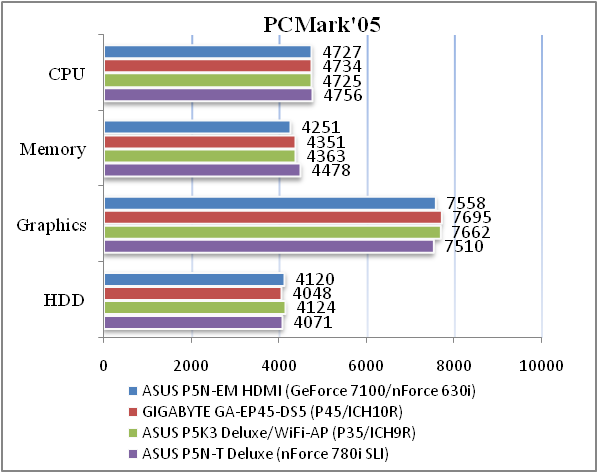

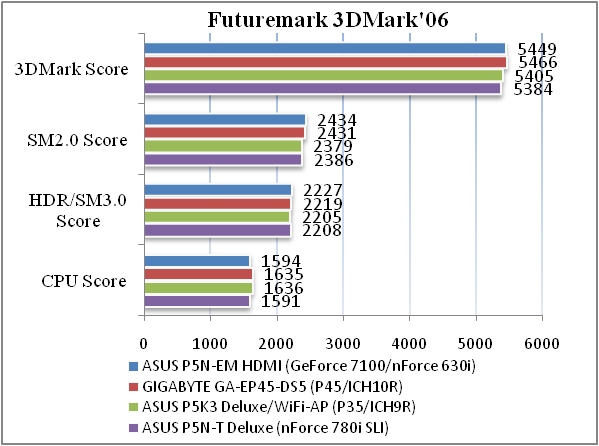

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Обзор материнской платы ASUS P5N-EM HDMI

Обзор материнской платы ASUS P5N-EM HDMI

Обзор материнской платы ASUS P5N-EM HDMI

Обзор материнской платы ASUS P5N-EM HDMI

Обзор материнской платы ASUS P5N-EM HDMI

Несколько меньший уровень производительности ASUS P5N-EM HDMI по отношению к другим решениям обуславливается преимуществом двуканального контроллера памяти над одноканальным.

Тестирование материнской платы ASUS P5N-EM HDMI на интегрированном видеоускорителе NVIDIA GeForce 7100.

Обзор материнской платы ASUS P5N-EM HDMI

Графический процессор NVIDIA GeForce 7100 по показаниям утилиты GPU-Z работает на частоте 600 МГц, имеет 2 пиксельных и один вершинный конвейера, а также 1 блок ROP и поддерживает только DirectX 9.0с.



ASUS P5N-EM HDMI

ASUS P5N-EM HDMI

ASUS P5K-VM



NVIDIA GeForce 7100/nForce 630i

Intel G35

Intel G33



GeForce 7100

GMA X3500

GMA 3100

PCMark'05







CPU

4717

4546

4719

Memory

4235

4363

4346

Graphics

1734

2058

1377

CrystalMark

ALU+FPU

34149

34308

34347

MEM

9709

11370

11718

GDI+D2D+OGL

15877

8914

10267

Futuremark 3DMark'05

3DMark Score

1040

1032

816

CPU Score

8726

6819

6324

Futuremark 3DMark'06

3DMark Score

433

637

327

SM2.0 Score

162

191

150

HDR/SM3.0 Score

137

253

SmartFPS. com 1.7 (800x600, NO AA/AF), fps

Battlefield 2

27,1

15,8



Serious Sam 2

18,9

13,3

12,8

Quake 4

16,2

8,8

Prey

17,7

7,4

9,1

Несмотря на то, что ведущее интегрированное ядро компании Intel - GMA X3500 кажется более «грозным», так как оно имеет 8 унифицированных конвейеров работающих на частоте 670 МГц, результаты тестирования констатируют небольшое превосходство GeForce 7100. Только лишь в Futuremark 3DMark'06 графика GMA X3500 одерживает верх, и то, возможно, благодаря оптимизированным драйверам. В любом случае для современных игр такой производительности будет явно недостаточно, потому областью применения подобных решений остаются двухмерные мультимедийные и офисные приложения.

Тестирование звукового тракта на основе кодека Realtek ALC883

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 кГц

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.26, -0.39

Хорошо

Уровень шума, дБ (А)

-84.8

Хорошо

Динамический диапазон, дБ (А)

84.8

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-53.0

Плохо

Интермодуляционные искажения + шум, %

0.247

Средне

Взаимопроникновение каналов, дБ

-81.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.285

Средне

Общая оценка

Хорошо

32-bit, 192 кГц

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.29, -0.45

Хорошо

Уровень шума, дБ (А)

-86.1

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.015

Хорошо

Гармонические искажения + шум, дБ(A)

-74.9

Средне

Интермодуляционные искажения + шум, %

0.022

Хорошо

Взаимопроникновение каналов, дБ

-79.7

Очень хорошо

Интермодуляции на 10 кГц, %

0.023

Средне

Общая оценка

Хорошо

Выводы

Материнская плата ASUS P5N-EM HDMI больше подойдет для создания офисного ПК или достаточно недорогой домашней мультимедийной конфигурации. Хотя если плату использовать для последних целей, то возможно пользователям будет недоставать контроллера FireWire и внешнего S/PDIF выхода. Несмотря на это она имеет и свои плюсы. В частности ASUS P5N-EM HDMI обладает поддержкой RAID-массивов, что не  всегда характерно для плат ее ценовой категории, и имеет все три наиболее актуальных сегодня видеовыхода. Сравнивая ASUS P5N-EM HDMI с решениями других производителей на подобной системной логике, можно отметить, что предложение ASUS почти не отличается в плане разгона, лишено контроллера FireWire, но зато имеет три слота для оперативной памяти.

Достоинства:

    функциональная интегрированная «графика»; наличие видеовыходов VGA, DVI и HDMI; поддержка процессоров работающих на 1333МГц системной шине и выполненных по 45 нм техпроцессу; возможность создания RAID массивов 0, 1, 5, 10 и JBOD; 8-канальный HDA-звук.

Недостатки:

    одноканальный контроллер памяти; на задней панели отсутствует выход S/PDIF; «свисающий» правый край PCB; Отсутствует контроллер FireWire.
