Обзор материнской платы ASUS P5KPL-VM

В этом обзоре мы рассмотрим бюджетное решение с интегрированным видеоускорителем из новой серии ASUS P5K, предназначенное в большей степени для офисных задач, но при этом имеющее поддержку готовящихся к выпуску процессоров Intel, которые выполнены по 45 нм технологии. В принципе, только за счет поддержки современных процессоров ASUS P5KPL-VM на чипсете Intel G31 и имеет некоторое функциональное преимущество перед моделями предыдущих серий. Не так давно мы рассматривали материнскую плату ASUS P5KPL, которая также построена на чипсете Intel G31, но при этом встроенный графический ускоритель на ней не реализован. Кроме того, мы уже успели рассмотреть чуть более дорогой бюджетный вариант материнскую плату ASUS P5K-VM на чипсете Intel G33, который имеет интегрированное графическое ядро Intel GMA 3100, то есть такое, как и у ASUS P5KPL-VM. Так, что у вас будут все возможности, чтобы точно определиться с тем, что вам действительно необходимо.

Спецификация материнской платы ASUS P5KPL-VM:

Сначала, немного рассмотрим архитектуру чипсета Intel G31. В качестве северного моста используется чип G31 GMCH с интегрированным видеоускорителем Intel Graphics Media Accelerator 3100 (DirectX 9.0, Shader Model 2.0, OpenGL 1.5). Встроенное графическое ядро Intel GMA 3100 поддерживает технологию Intel Clear Video, обеспечивающую улучшенные возможности воспроизведения видео высокой четкости и расширенные возможности управления цветом ProcAmp. Кроме того, максимальное разрешение выводимого изображения составляет 2048x1536 при 75 Гц вертикальной развертки, а объем используемой оперативной памяти расширяется до 256 Мб. Для выполнения функций южного моста используется немного устаревший чип ICH7. Он поддерживает четыре порта SATA 3 Гб/с без возможности создания RAID-массивов.

Материнская плата ASUS P5KPL-VM упакована в черно-синюю картонную коробку, на которой в рекламных целях указана поддержка 1333 МГц системной шины, процессоров выполненных по 45 нм техпроцессу и имеющих четырехъядерную архитектуру.

На обратной стороне упаковки размещена фотография материнской платы ASUS P5KPL-VM и сделан акцент на наличии у материнской платы гигабитного сетевого контроллера, разъема PCI-E x16 и разъемов SATA. Кроме того, выделены три фирменные технологии, которые поддерживает материнская плата ASUS P5KPL, а именно: ASUS Q-Fan (технология автоматического регулирования скоростью вращения вентилятора), ASUS CrashFree BIOS 3 (утилита позволяющая восстановить BIOS с флеш носителя в случае его повреждения), ASUS EZ Flash 2 (утилита, позволяющая обновить версию BIOS, не прибегая к загрузке операционной системы прямо из BIOS).

Комплектация материнской платы ASUS P5KPL-VM:

два CD-диска с ПО и драйверами к Windows XP и Vista; руководство пользователя на английском языке, краткая инструкция по установке, шлейф FDD, шлейф UltraDMA 133/100/66; шлейф Serial ATA; переходник питания к устройствам SATA; фирменная наклейка; заглушка на заднюю панель корпуса.

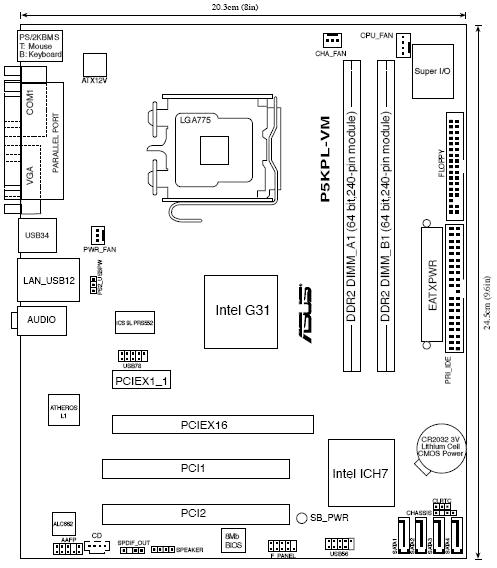

Материнская плата ASUS P5KPL-VM распаяна на текстолите форм-фактора MicroATX. Как ни странно, но недочетов в компоновке мы не заметили, все разъемы размещены по краю в легкодоступных местах. На северном мосте установлен алюминиевый радиатор относительно небольшого размера. Из отрицательных особенностей отметим наличие только двух слотов оперативной памяти, позволяющих расширять банки памяти DDR2 800 / 667 только до 4 Гб. Еще одно замечание - надежные полимерные конденсаторы установлены лишь в узле стабилизации питания процессора (VRM), все остальные конденсаторы с обычным жидким электролитом и поэтому не такие долговечные.

На южном мосту установлен маленький алюминиевый радиатор, который, заметим, сильно грелся во время тестирования. Южный мост Intel ICH7 поддерживает четыре порта SATA II, без возможности формирования RAID-массивов и один разъем Ultra DMA 100/66. Джампер сброса настроек BIOS размещен в правом нижнем углу. Разъем подключения кнопок и индикаторов от корпуса расположен по нижнему краю. Он не имеет цветовой маркировки, к тому же в комплекте отсутствует привычный для материнских плат ASUS специальный Q-коннектор, поэтому при подключении нужно будет руководствоваться приведенной ниже разъема схемой или инструкцией по эксплуатации. Зеленый светодиодный индикатор наличия на материнской плате дежурного питания запаян немного выше разъема фронт-панели.

Материнская плата ASUS P5KPL-VM имеет два PCI разъема, один PCIEх1 и один слот для видеокарты PCIE х16. Кроме этого, на материнской плате расположены четыре порта USB. С левой стороны на ASUS P5KPL-VM установлен HDA кодек шестиканального звука Realtek ALC 663, и сетевой контроллер Attansic L1, поддерживающий режимы 10/100/1000 Мбит/c. Аудио разъем фронт панели расположен в нижнем левом углу и поддерживает подключение, как в формате HDA, так и AC`97.

Стабилизатор питания на материнской плате ASUS P5KPL-VM трехканальный, он собран на N-канальных полевых транзисторах SSM70T03GH (30В; 9 мОм; 60А) и SSM85T03GH (30В; 6 мОм; 75А) и полимерных конденсаторах - пяти 820 мФ х 2,5В и двух 270 мФ х 16 В.

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, три переключаемых аудио порта, четыре разъема USB, разъем RJ45 для сетевых соединений, параллельный LPT, видеовыход VGA и последовательный COM порт.

К материнской плате ASUS P5KPL-VM можно подключить три вентилятора, один из которых 4-контактный процессорный, а два остальные трехконтактные для корпусных вентиляторов. Разъем процессорного кулера расположен в правом верхнем углу, а в BIOS для него можно включить технологию автоматического управления скоростью вращения вентилятора Q-Fan Control.

BIOS

В материнской плате ASUS P5KPL-VM используется AMI BIOS с достаточно малым набором настроек, необходимых для разгона.

Настойки, касающиеся разгона, находятся в разделе «Advanced».

В разделе «JumperFree Configurstion» можно установить «Оверлокерский профиль» пропорционально повышающий тактовую частоту системной шины на 5%, 10%, 15%, 20% и 30%.

В пункте «DRAM Frequency» выбирается рабочая частота памяти DDR2-667/800/1067. Заметим, что в спецификации не указана поддержка DDR2-1067, но делитель для нее все же есть.

В режиме «пользовательской» настройки можно изменять тактовую частоту FSB от 133 МГц до 400 МГц при помощи ручного ввода и изменять частоту шины PCI Express от 90 до 150 МГц с шагом 1 МГц.

В подразделе «CPU Configuration» можно активировать следующие технологии процессоров Intel:

В пункте «CPU ratio adjustment» можно активировать пользовательский режим и фиксировать множитель процессора от 6х до мах; «C1E Support» - разрешает отключение блоков процессора во время бездействия системы, чтобы уменьшить его энергопотребление; «Hardware Prefetcher» - включает режим аппаратной предварительной выборки данных из памяти, что должно немного увеличить производительность; «Adjacent Cache Line Prefetch» - включает режим, позволяющий предварительную выборку смежных строк кеша. В случае отключения данной опции осуществляется предварительная выборка лишь одной 64-байтной строки 128-байтного сектора. «Max CPUID Value Limit» - данная опция необходима при использовании процессоров новой архитектуры Core 2 Duo совместно со старыми операционными системами, такими как Windows 95/98/Me. При ее активировании (Enable) занижается «индефикационный номер» (CPUID) процессора, который стандартно инициализируется операционной системой при загрузке. Это позволяет не включать новые инструкции процессора, которые «не понятны» операционным системам, и таким образом избежать конфликта. «Vanderpool Technology» - технология, позволяющая одновременно получать доступ к аппаратным средствам двум операционным системам, основной и гостевой, которая запущена на виртуальной машине. «CPU TM function» - разрешение «тротлинга» процессора (пропуск тактовых импульсов, снижение тактовой частоты и рабочего напряжения) в случае его перегрева. «Execute Disable Bit» - разрешение поддержки программно-аппаратного механизма защиты от переполнения буфера, механизма, используемого многими вредоносными программами для нанесения ущерба или проникновения в систему. «PECI» - включение технологии Platform Environment Control Interface, которая обеспечивает самостоятельную обработку показаний термодатчиков и активизирует функцию автоматического управления скоростью вращения процессорного кулера и корпусных вентиляторов.

В подразделе «Noth Bridge Chipset Configuration»  можно активировать возможность изменять тайминги оперативной памяти (CL, RCD, RP, RAP).

В окне Hardware Monitor можно следить за:
- температурой материнской платы и процессора;
- скоростью вращения процессорного кулера и корпусного вентилятора;
- напряжением питания ядра процессора;
- величиной напряжения основных линий питания 3.3В, 5В, 12В.

В этом разделе можно активировать и выбрать профиль функции CPU Q-Fan (Optimal, Silent Mode, Performance Mode), по которому автоматически будет регулироваться скорость процессорного кулера.

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту только до 325 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

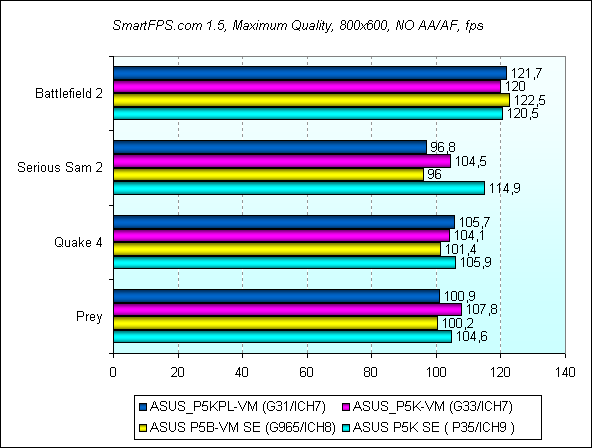

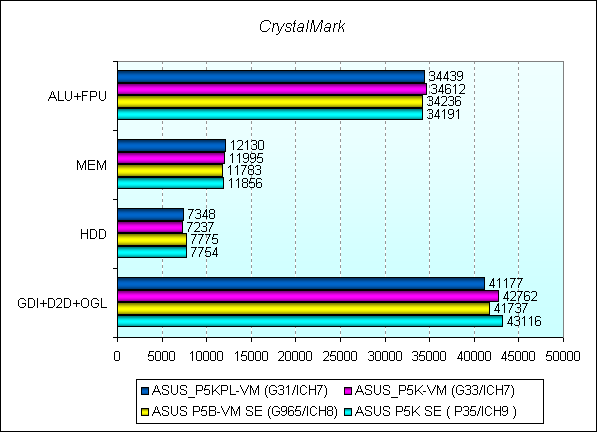

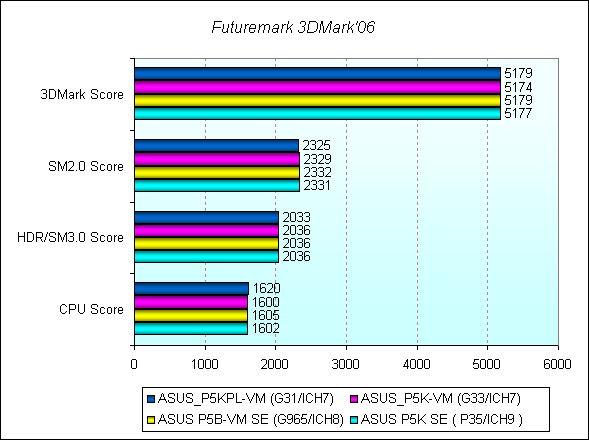

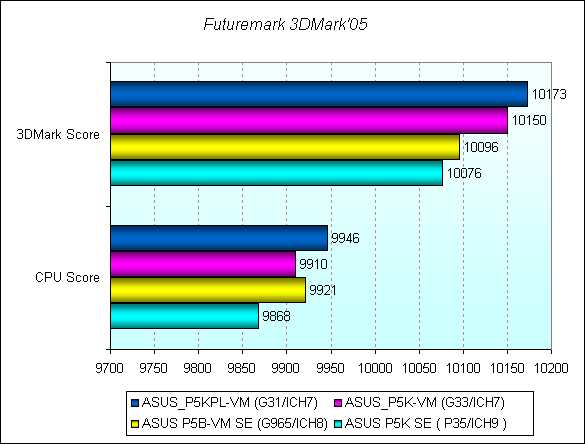

По уровню производительности материнская плата ASUS P5KPL-VM фактически ни в чем не уступает своим оппонентам.

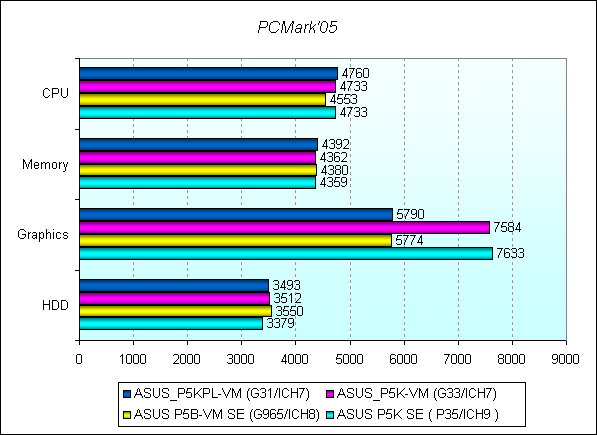

Некоторая разница результатов в графическом тесте PCMark`05 была получена из-за применения разных версий драйверов видеокарты.

Тестирование материнской платы ASUS P5K-VM на интегрированном видеоускорителе Intel GMA 3100

Нам уже приходилось тестировать материнскую плату с интегрированным видеоускорителем Intel GMA 3100, поэтому остается лишь повториться. Результаты графического ядра Intel GMA 3100 довольно слабые, как для игрового 3D-ускорителя, но достаточные для просмотра видео и работы с офисными программами. Если же сравнивать полученные показатели графического ядра Intel GMA 3100 с подобными интегрированными решениями Intel GMA 3000 и Intel GMA X3000, то серьезной разницы между ними мы не увидим, хотя Intel GMA 3100 выглядит все же немного лучше.

Выводы

Материнская плата ASUS P5KPL-VM на чипсете Intel G31 обладает хорошим уровнем производительности, а интегрированный графический ускоритель Intel GMA 3100 вполне подойдет для выполнения офисных задач и просмотра видео. Возможности разгона у материнской платы достаточно низкие, они ограничиваются как слабой системной шиной, так и очень малым набором настроек BIOS. Поэтому предел разгона системы может оказаться в районе 20% для процессоров, работающих на 1066 МГц системной шине, что тоже не так уж плохо.

Достоинства:

высокая производительность; интегрированный видеоускоритель GMA 3100; поддержка процессоров Intel Penryn, выполненных по 45 нм технологии; доступная цена.

Недостатки:

слабая система охлаждения; слабые возможности разгона; два слота для оперативной памяти; один слот PCI-E x1; Отсутствие контроллера FireWire; Отсутствие поддержки RAID-массивов.
