Обзор материнской платы ASUS P5KC
В этом обзоре мы рассмотрим еще одно «гибридное» предложение на рынке материнских плат с поддержкой двух типов памяти DDR2 и DDR3, но на этот раз от компании ASUS. Напомним, что совсем недавно мы тестировали очень похожую GIGABYTE GA-P35C-DS3. Поэтому у людей, которые уже успели подумать о надвигающемся будущем и решили приобрести материнскую плату с поддержкой обоих типов памяти, теперь будет возможность как можно детальней рассмотреть наиболее популярные варианты не очень дорогих плат этого класса, сравнить и выбрать наиболее подходящую. Спецификация материнской платы ASUS P5KC:
Материнская плата ASUS P5KC упакована в синюю картонную коробку, на которой отмечено, что она поддерживает оба типа памяти, включая DDR3-1333, и процессоры выполненные по 45 нм технологии. В комплект материнской платы ASUS P5KC входит:

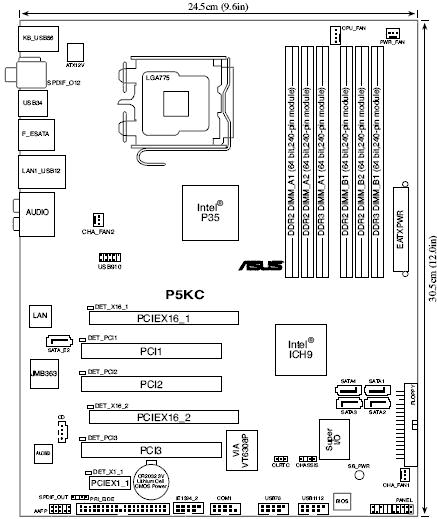

Материнская плата ASUS P5KC достаточно хорошо скомпонована – разъемы питания расположены по краю платы, защелки слотов оперативной памяти видеокартой перекрываться не будут, но, все же, не обошлось без нескольких замечаний. Так разъем IDE расположен в левом нижнем углу, и поэтому, если вы захотите подключить к нему оптический привод, которые обычно устанавливают в верхнем отсеке корпуса, то шлейф будет очень сложно нормально уложить внутри корпуса. Кроме того, разъем FDD распаян повернутым на 90º, поэтому рекомендуем подключить к нему шлейф до установки материнской платы в корпус, так как в небольших корпусах совершенно невозможно будет к нему подключиться. Из положительных качеств, выделим: все конденсаторы на материнской плате ASUS P5KC твердотельные; для лучшего охлаждения чипа северного моста установлена система охлаждения на тепловой трубке. Хотя габариты самой системы охлаждения совсем небольшие - состоит она из двух небольших радиаторов на северном мосте и двух каналах стабилизатора питания, и одной объединяющей тепловой трубки. Но, во время длительного тестирования, эта система охлаждения неплохо себя проявила. Южный мост оснащен отдельным небольшим радиатором, который грелся гораздо сильнее, но, все же, поддерживал температуру ICH9 в допустимых пределах. Слотов оперативной памяти всего шесть – четыре для памяти DDR2 и два оранжевых для DDR3. Южный мост Intel ICH9 поддерживает четыре порта SATA II, без возможности формирования RAID-массивов. Эти четыре разъема SATA расположены в правом углу платы. Для поддержки IDE устройств и еще двух портов SATA, был установлен дополнительный контроллер JMicron JMB363. Контроллер позволяет формировать на своих двух портах SATA RAID-массивы 0,1 и JBOD. Но реализовывать их будет не очень удобно, потому как один из разъемов вынесен на заднюю панель, как порт External SATA. Шесть портов USB размещены в ряд по нижнему краю материнской платы, чуть выше удобно расположен джампер сброса BIOS. Для подключения к разъемам USB и фронт-панели можно будет воспользоваться фирменным набором Q-Connectors. Материнская плата ASUS P5KC имеет три слота PCI, один PCIE х1 и два слота для видеокарты PCIE х16 (синий х16, черный х4 или х1) с поддержкой технологии CrossFire. Внутренний разъем SATA, управляемый контроллером JMicron JMB363, размещен непривычно почти возле самой панели портов ввода-вывода. Кроме этого, на материнской плате ASUS P5KC распаян восьмиканальный звуковой кодек Realtek ALC 883, гигабитный сетевой контроллер Attansic L1, и контроллер FireWire VIA VT6308P, внутренний порт которого размещен в самом низу между разъемом IDE и COM портом. Стабилизатор питания трехканальный, собран на надежных полимерных конденсаторах, дросселях с ферромагнитным сердечником и на N-канальный полевых транзисторах P0903BDG (25 В, 9,5 мОм, 50А). Только на двух каналах узла стабилизации напряжения установлена система охлаждения, представляющая собой медный радиатор, соединенный тепловой трубкой с радиатором северного моста. На задней панели выведены следующие порты: Один PS/2 для клавиатуры, шесть переключаемых аудио портов, четыре разъема USB, разъем RJ45 для сетевых соединений, порт SATA On-the-Go, порт IEEE1394a, коаксиальный и оптический выходы S/PDIF. Обращаем внимание на отсутствие еще одного разъема PS/2 для мыши, поэтому придется обзаводиться USB-«грызуном» или переходником. С обратной стороны материнской платы ASUS P5KC находим напоминание об использовании фирменной технологии «ASUS Stack Cool 2», которая подтверждает, что данное PCB имеет внутри специальную металлическую пластину для улучшения рассевания тепла и, таким образом, снижения температуры сильно греющихся элементов, в первую очередь таких как CPU и VRM. К плате можно подключить четыре вентилятора один из которых 4-контактный процессорный, а три остальные трехконтактные. Разъемы для корпусных вентиляторов расположены в разных частях материнской платы, что улучшает выбор места для их подключения. Технология Q-Fan Control позволяет автоматически регулировать скорость вращения процессорного кулера, который запитан от разъема CPU Fan, и еще двух корпусных вентиляторов, подключенных к коннекторам CHA-FAN 1-2. Все разъемы питания поддерживают вентиляторы с номинальным током от 0,35 А до 2 А (24 Вт), при этом суммарно возможная мощность питания составляет 84 Вт при 12 В. Возле каждого слота PCI есть маленький светодиодный индикатор, который сигнализирует при неправильной установке устройства в слот (технология ASUS AI Slot Detector). BIOS В материнской плате ASUS P5KC используется AMI BIOS, с большим выбором настроек. Все настройки касающиеся разгона находятся в меню «Jumper Free Configuration» раздела «Advanced».
В подразделе «CPU Configuration» можно активировать следующие технологии процессоров Intel: В окне Hardware Monitor можно следить за: Кроме того, в разделе «Hardware Monitor» можно активировать фирменную технологию автоматического управления скоростью вращения процессорного кулера и двух корпусных вентиляторов. При этом для процессорного кулера есть возможность выбрать профиль для функции CPU Q-Fan (Optimal, Silent Mode, Performance Mode), а для функции Chasis Q-Fan регулирование осуществляется в процентах (90, 80, 70, 60%) от номинальной скорости вращения. Материнскую плату ASUS P5KC удалось запустить при частоте системной шины равной 490 МГц. Учитывая, к тому же, большой набор настроек в BIOS для разгона, можно теоретически констатировать отличный разгонный потенциал системы на этой платформе. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

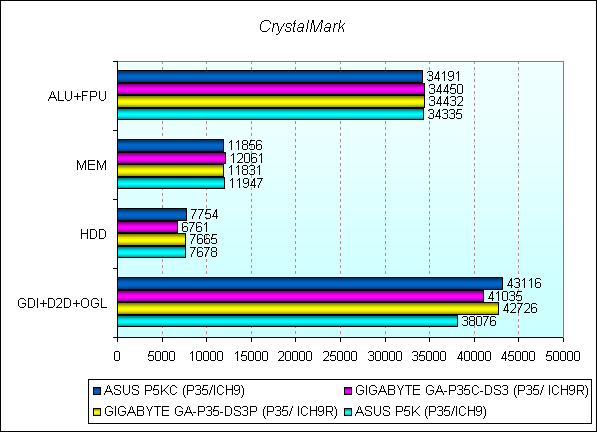

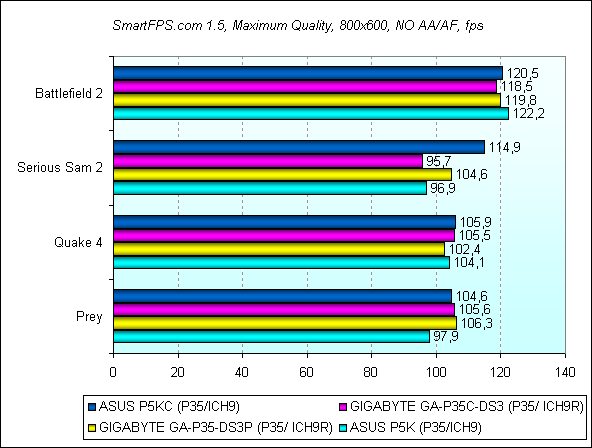

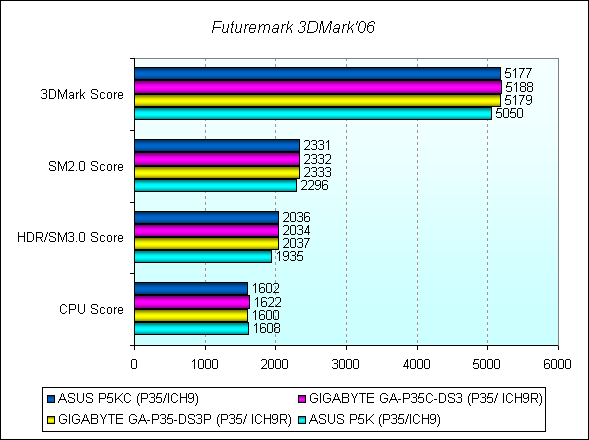

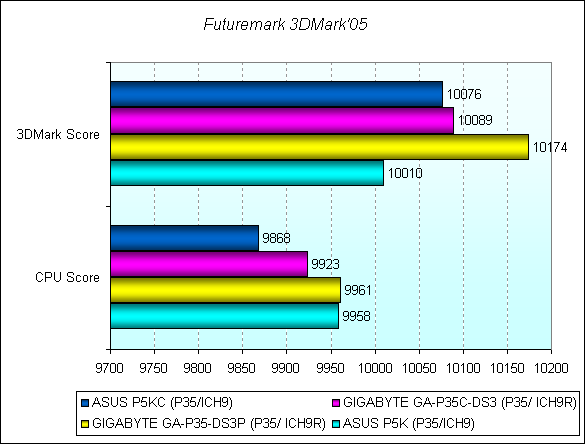

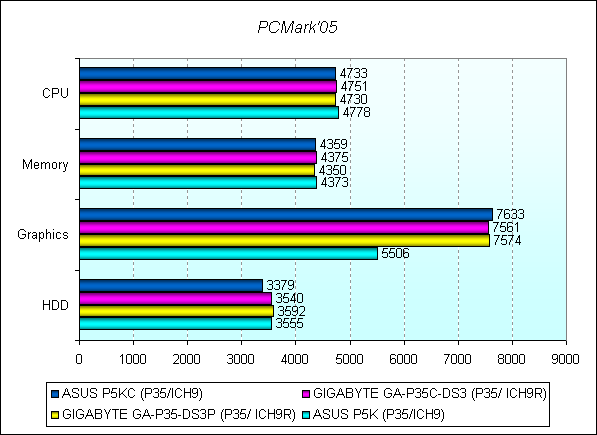

Материнская плата ASUS P5KC показывает отличный уровень производительности. Разница в графическом тесте PCMark 05 в большей степени обусловлена обновленной версией драйверов к Windows Vista. Выводы Материнская плата ASUS P5KC обладает высокой производительностью и имеет отличные возможности для разгона. Вдобавок ко всему, она обладает двумя дополнительными слотами для оперативной памяти DDR3, которую покупать сейчас просто из расчета производительности наверно не стоит. Так как разница в стоимости между материнскими платами ASUS с дополнительными слотами и без них не слишком большая, то вполне вероятно, что некоторые «энтузиасты» выберут эту платформу с прицелом на будущее. Хотя, в большинстве случаев, при модернизации ПК пользователи просто увеличивают объем памяти и не прибегают к ее замене. Для выбирающих из имеющихся комбо-версий материнских плат компаний ASUS и GIGABYTE можно отметить следующее. Материнская плата ASUS P5KC безусловно дороже GIGABYTE GA-P35C-DS3, но она имеет ряд дополнительных функциональных возможностей, такие как контроллер FireWire, внешний порт External SATA и PCB, выполненный с применением технологии «ASUS Stack Cool 2». Из явных недостатков ASUS P5KC выделим отсутствие второго разъема PS2 для мыши, что в некоторых случаях может быть неудобно. В остальном же, в большинстве случаев, покупатели руководствуются личными предпочтениями и финансовыми возможностями. Достоинства:
Недостатки:
|
