Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

В этом обзоре мы предлагаем вашему вниманию материнскую плату компании ASUS класса Deluxe, что предполагает отличную функциональность и расширенную комплектацию. ASUS P5K3 Deluxe/WiFi-AP является не очень часто встречающейся реализацией поддержки памяти DDR3 на основе чипсета Intel P35 Express. Причинами уменьшенного внимания к поддержке этим чипсетом столь перспективной «оперативки» являются ее относительная дороговизна и, что особо неприятно, довольно частые конфликты с моделями различных производителей, даже достаточно именитых (с чем и мы не раз сталкивались при тестировании). Именно поэтому в комплекте были обнаружены 2 Гб фирменной оперативной памяти ASUS DDR3-1333 (хотя это и опционально), которые на 100% будут совместимы с этой материнской платой.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Спецификация материнской платы ASUS P5K3 Deluxe/WiFi-AP:

Производитель

ASUS

Модель

P5K3 Deluxe/WiFi-AP

Чипсет

Intel P35/Intel ICH9R

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Поддержка семейства 45-нм CPU

Системная шина, МГц

1333 /1066 / 800 МГц

Используемая память

DDR3 1333* / 1066 / 800 МГц
* - Чипсет официально поддерживает DDR3-1066. Но за счет применения технологии ASUS Super Memspeed Technology материнская плата может поддерживать DDR3-1333

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

2 x PCI-E x16 (синий слот х16, черный слот х4 или х1) поддержка CrossFire
2 x PCI-E x1
3 x PCI 2.2

Дисковая подсистема

Южный мост ICH9R поддерживает:
6 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5, 10

Дополнительный контроллер JMicron JMB363 поддерживает:
1 x Ultra DMA 133/100/66
2 x External SATA (SATA On-the-Go) с поддержкой SATA RAID 0, 1 и JBOD

Звуковая подсистема

8-канальный High-Definition Audio кодек ADI AD1988B, коаксиальный/оптический S/PDIF;
ASUS Noise Filter

IEEE 1394

Контроллер Agere FW322
2 порта IEEE 1394a

LAN

Два гигабитных сетевых LAN контроллера с поддержкой AI NET 2 Marvell Yukon 88E8056 и Realtek RTL8110SC

Беспроводная сеть LAN

ASUS WiFi-AP Solo
54 Mbps IEEE 802.11g и обратной совместимостью с 11 Mbps IEEE 802.11b

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Система на тепловых трубках на чипсете и MOSFET узла VRM

Разъемы для вентиляторов

1 x CPU
5 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x S/PDIF выход (коаксиальный +оптический)
1 x IEEE1394a
2 x External SATA
6 x USB 2.0/1.1 порты
2 x LAN (RJ45)
1 x WiFi-AP Solo антенный разъем
8-канальный аудио выход

Внутренние порты I/O

4 x USB
1 x FDD
6 х SATA
1 x IDE
1 x IEEE1394a
1 x S/PDIF выход
1 х COM
CD/AUX аудио вход
Разъем системной панели

BIOS

16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, Multi-language BIOS,

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т. д.

Фирменные технологии

ASUS AI Gear 2
ASUS AI Nap
ASUS 8-Phase Power Design
ASUS Fanless Design: Pure Copper Heat-pipe solution
ASUS Fanless Design: Stack Cool 2
ASUS Q-Fan 2
ASUS Noise Filter
ASUS Q-Connector
ASUS O. C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS AI Slot Detector
ASUS WiFi-AP Solo
ASUS MyLogo 3
ASUS AI Booster Utility
ASUS AI NOS
ASUS C. P.R.

Комплектация

Инструкция и руководство пользователя
Турбинный вентилятор ASUS
6 x SATA кабель
1 x SATA переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 х модуль с двумя портами USB2.0 и портом IEEE1394a
1 x ASUS Q-Connector (USB, системная панель, IEEE1394a)
1 х WiFi-AP Solo антенна
DVD с драйверами и ПО
2 x 1 Гб модули памяти DDR3 1333 (опционально)

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244

Сайт производителя

Http://www. asus. com/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Материнская плата ASUS P5K3 Deluxe/WiFi-AP имеет фактически двойную упаковку и оснащена, к тому же, удобной ручкой для переноски. На лицевой стороне коробки отмечается реализованная на плате технология ASUS Super Memspeed Technology, которая позволяет разогнать память на 72,6% относительно обычной памяти DDR3-1333, а также указывается, что в комплекте прилагаются два модуля DDR3-1333.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Открыв лицевую панель упаковки, можно ознакомиться с перечнем основных фирменных технологий, которые используются материнской платой ASUS P5K3 Deluxe/WiFi-AP. Среди них можно выделить 8-фазный стабилизатор питания, систему охлаждения на тепловых трубках, наличие в плате металлической пластины (ASUS StackCool 2) и индикацию неверной установки устройств в слотах  PCI (AI Slot Detector).

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Сняв верхнюю картонную «обертку» обнаруживаем менее информативно заполненную черную коробку.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Комплектация материнской платы ASUS P5K3 Deluxe/WiFi-AP:

    DVD-диск с драйверами и ПО; руководство пользователя на английском языке, краткая инструкция по установке, а также инструкция по настройке беспроводного адаптера ASUS WiFi-AP Solo; переходники ASUS Q-Connector (системная панель, USB, IEEE1394a); заглушка панели ввода/вывода;

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

    шлейф FDD, шлейф UltraDMA 133/100/66; один переходник питания к устройствам SATA; шесть SATA шлейфов; модуль с двумя портами USB и портом IEEE1394a;

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

    вентилятор турбинного типа ADDA AD4512LX-D03 на гидродинамическом подшипнике;

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

    WiFi антенна.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

    Два 1 Гб модуля оперативной памяти ASUS DDR3-1333.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

На упаковке оперативной памяти отмечено, что эти модули оптимизированы для использования на материнской плате ASUS P5K3 Deluxe и, к тому же, могут быть разогнаны до частоты 1600 МГц.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Утилита CPU-Z определила основные тайминги, записанные в SPD, а также то, что на памяти ASUS DDR3-1333 стоят чипы производства компании Qimonda.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

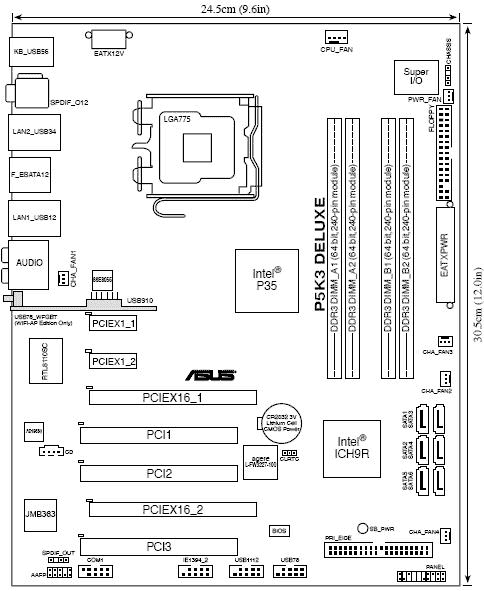

Компоновка материнской платы ASUS P5K3 Deluxe/WiFi-AP выполнена довольно удачно, но с некоторыми недостатками, единственным относительно существенным, из которых, являются смещенные вниз слоты для оперативной памяти. В результате, нижними защелками слотов будет не очень удобно пользоваться, если установить длинную видеокарту в верхний разъем PCI-E x16. Остальные же слоты и разъемы размещены по краю платы, что удобно для подключения. Для питания процессора вместо 4-контактного ATX12V используется 8-контактный разъем питания. Как и подобает материнской плате такого уровня, на ASUS P5K3 Deluxe/WiFi-AP были установлены только надежные полимерные конденсаторы.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Еще одним положительным качеством является медная система охлаждения на тепловых трубках. Тепловыми трубками были объединены радиаторы на чипах и MOSFET стабилизатора питания. Причем форма радиаторов на 8-фазном узле питания VRM рассчитана на установку турбинного вентилятора, который идет в комплекте.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Южный мост Intel ICH9R поддерживает шесть портов SATA II, с возможностью формирования RAID-массивов 0, 1, 5, 10. А для поддержки IDE устройств и двух внешних разъемов SATA, на которых также можно формировать SATA RAID-массивы 0, 1 и JBOD, установлен дополнительный контроллер JMicron JMB363. На материнской плате ASUS P5K3 Deluxe/WiFi-AP есть четыре внутренних порта USB и один COM-порт. С правой стороны на плате размещен, как обычно, разъем системной панели и индикатор наличия дежурного питания.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Материнская плата ASUS P5K3 Deluxe/WiFi-AP имеет три слота PCI, два PCIE х1 и два слота PCIE х16 (х16 & х4 или x1) для видеокарт. Чипсет Intel P35 Express может обеспечить работу с двумя видеоускорителями AMD/ATI в режиме CrossFire. В правой части платы распаяны два гигабитных сетевых контроллера Marvell Yukon 88E8056 и Realtek RTL8110SC, а также 8-канальный звуковой HDA кодек ADI AD1988B, разъем фронт-панели которого поддерживает подключения в HDA и AC`97 форматах. Кроме того, с правой стороны слотов PCI расположен контроллер FireWire Agere FW322, который имеет один внутренний и один внешний порты.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Возле панели разъемов ввода/вывода установлена плата модуля беспроводной сети WiFi-AP Solo.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

С обратной стороны ASUS P5K3 Deluxe/WiFi-AP имеется маркер подтверждающий наличие в плате металлической пластины (технология ASUS Stack Cool 2) за счет которой получается более эффективно рассеивать тепло от сильно греющихся элементов по всей поверхности. Часть MOSFET 8-канального стабилизатора была вынесена на обратную сторону платы.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

На задней панели выведены следующие порты: Один PS/2 для клавиатуры, шесть разъемов USB, порт IEEE 1394a, два разъема RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, два порта External SATA, разъем для WiFi-антенны и шесть разъемов для 8-канального аудио выхода.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

На материнской плате ASUS P5K3 Deluxe/WiFi-AP имеется шесть разъемов для подключения вентиляторов, один 4-контактный для процессорного кулера и пять 3-контактных для корпусных вентиляторов. Все коннекторы довольно равномерно распределены по разным частям платы, что позволяет более удобно выбрать место для подключения охлаждения.

Возле слотов PCI расположены небольшие индикаторы, которые сигнализируют о неправильной установке устройства в слот (технология AI Slot Detector).

BIOS

В материнской плате ASUS P5K3 Deluxe/WiFi-AP используется «мультиязычная» версия AMI BIOS, с большим набором настроек. В BIOS есть функция сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile), а также в нее встроена утилита EZ Flash 2 для прошивки новых версий.

Настройки, касающиеся разгона находятся в разделе «JumperFree Configuration»:

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Max CPUID Value Limit, Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep

Фирменная технология разгона

N. O.S. Mode

3%, 5%, 10%, 15%, 20%, 30%

Процессорный множитель

CPU Ratio Setting

6-max

Частота «страпа»

FSB Strap to North Bridge

Auto/200/266/333

Частота системной шины

FSB Frequency

200-800 МГц

1

Частота шины PCI Express

PCIE Frequency

100-150

1

Делитель для памяти

DRAM Frequency

800/889/1067

Командный тайминг

DRAM Command Rate

1T, 2T

Тайминги

CAS Latency, RAS to CAS, RAS Precharge, RAS Active Time, RAS to RAS, Row Refresh Cycle Time, Write Recovery Time, Read to Precharge Time

Ускорение работы контроллера памяти

DRAM Static Read Control

Enable – разрешает ускорение

DRAM Dynamic Write Control

Enable

Настройка памяти

AI Clock Twister

Auto, Moderate, Light, Strong

Настройка подтаймингов

Transaction Booster

Boost Level 0-3
Relax Level 0-3

Напряжение процессора

CPU Voltage

1,1 – 1,7 В

0,0125 В

Режим подачи питания на процессор

CPU Voltage Reference

0,63x, 0,61x, 0,59x, 0,57x

Уменьшение просадки напряжения на процессоре под нагрузкой

CPU Voltage Damper

Enable – включает функцию

Напряжение питания тактозадающих цепей

CPU PLL Voltage

1,5 В – 1,8 В

0,1 В

Напряжение на модулях памяти

DDRAM Voltage

1,5 В – 2,25 В

0,05 В

Напряжение на шине FSB

FSB Termination Voltage

1,2 В – 1,5 В

0,1 В

Напряжение на северном мосте

North Bridge Voltage

1,25 В – 1,7 В

0,15 В

North Bridge Voltage Reference

0,67x; 0,61х

Напряжение на южном мосте

South Bridge Voltage

1,05 В, 1,2 В

Уменьшение фона излучения системной шины и PCI Express

CPU Spread Spectrum PCIE Spread Spectrum

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Количества настроек в подразделе «JumperFree Configuration» будет вполне достаточно для проведения разгона и для повышения стабильности системы.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Напряжение сигналов на шине FSB можно поднять вплоть до 1,5 В.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Как обычно, в BIOS можно настроить тайминги и подтайминги оперативной памяти.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Мониторинг BIOS

В окне Hardware Monitor можно следить за:
- температурой материнской платы и процессора;
- скоростью вращения процессорного кулера и трех корпусных вентиляторов;
- напряжением на процессоре и основных линиях питания 3,3 В; 5 В; 12В.

Для процессорного кулера и корпусных вентиляторов подключенных к разъемам CHA_FAN 1-4 можно применить функцию автоматического управления Q-Fan. Диапазон регулирования для кулера задается выбором определенного профиля, а для корпусных вентиляторов путем определения в процентах минимальной скорости и граничной температуры.

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 540 МГц. Хотя, вполне возможно, и это не предел, а наш результат был ограничен возможностями других компонентов, того же процессора.

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

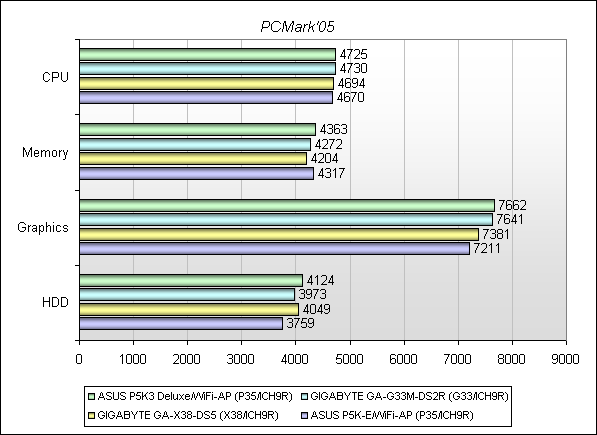

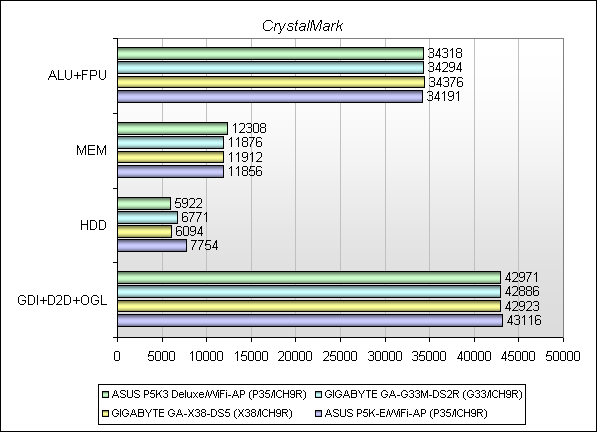

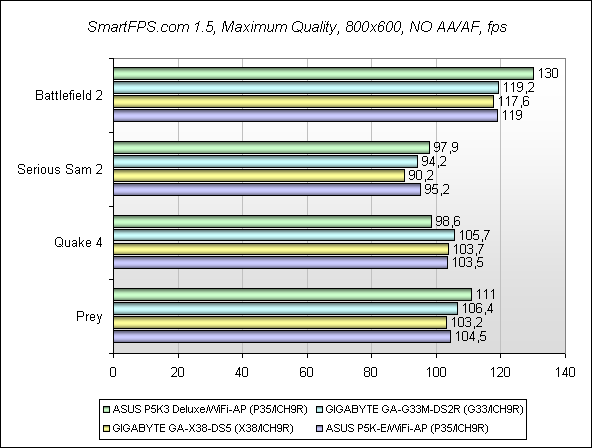

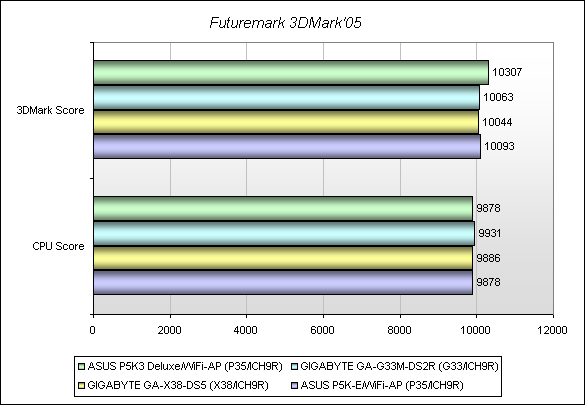

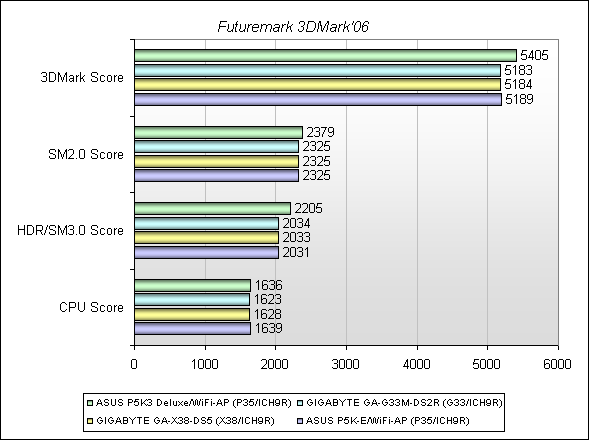

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Обзор материнской платы ASUS P5K3 Deluxe/WiFi-AP

Некоторый прирост производительности в тестах системы с материнской платой ASUS P5K3 Deluxe/WiFi-AP был вызван применением другой более быстрой оперативной памяти DDR3-1333, которая была в комплекте.

Выводы

Материнская плата ASUS P5K3 Deluxe/WiFi-AP является одним из наиболее функциональных решений на чипсете Intel P35 Express с поддержкой памяти DDR3. Почти весь перечень ее достоинств можно оценить в ниже приведенном перечне, плюс ко всему, она имеет «встроенную» WiFi сетевую карту / точку доступа. Также отметим, что сегодня достаточно часто встречаются случаи несовместимости памяти DDR3 и материнских плат. Поэтому дополнение комплектации двумя 1 Гб модулями памяти DDR3-1333 можно расценивать как оправданный и предусмотрительный шаг компании ASUS. Кроме того, порадовали возможности разгона материнской платы ASUS P5K3 Deluxe/WiFi-AP, которые можно охарактеризовать как выдающиеся. В BIOS есть достаточное количество настроек, необходимых для повышения стабильности, а установленная система охлаждения в сочетании с турбинным вентилятором должна будет обеспечивать хорошее охлаждение чипсета и 8-канального стабилизатора питания.

Достоинства:

    высокая производительность; оптимизированные модули оперативной памяти DDR3-1333 в комплекте; отличные возможности разгона; «встроенная» WiFi сетевая карта / точка доступа; 8-фазный стабилизатор питания; 6 SATA с поддержкой RAID 0, 1, 5, 10; два порта External SATA на задней панели; PCB выполнен по технологии ASUS Stack Cool 2; система охлаждения на тепловых трубках; два сетевых контролера; контроллер FireWire; 8-канальный звук High Difinition Audio.

Недостатки:

    Отсутствие разъема PS/2 для мыши.
