Обзор материнской платы ASUS P5K-E/WiFi-AP

Обзор материнской платы ASUS P5K-E/WiFi-AP

В поисках материнской платы, которая обладала бы большими функциональными возможностями и при надобности могла удовлетворить запросы даже самого требовательного к компьютеру пользователя, мы остановились на модели ASUS P5K-E/WiFi-AP. И в этом обзоре попробуем рассмотреть все ее возможности.

Обзор материнской платы ASUS P5K-E/WiFi-AP



Спецификация материнской платы ASUS P5K-E/WiFi-AP:

Производитель

ASUS

Модель

P5K-E/WiFi-AP

Северный мост

Intel P35

Южный мост

Intel ICH9R

Процессорный

разъем



LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системная шина, МГц

1333 /1066 / 800 МГц

Используемая память

DDR2 1066 / 800 / 667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

2 x PCI-E x16 (синий x16, черный x4 или x1) поддержка CrossFire
2 x PCI-E x1
3 x PCI 2.2

Дисковая подсистема

Южный мост ICH9R поддерживает:
6 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5, 10

Дополнительный контроллер JMicron JMB363 поддерживает:
1 x Ultra DMA 133/100/66
2 x External Serial ATA 3 Гб/с (SATA On-the-Go) SATA RAID 0, 1, JBOD

Звуковая подсистема

ADI AD1988B, 8-канальный High-Definition Audio кодек коаксиальный/оптический S/PDIF;
ASUS Noise Filter
ASUS AI Audio 2

IEEE 1394

Agere FW322 IEEE 1394a контроллер, 2 порта

LAN

Гигабитный сетевой LAN контроллер Marvell 88E8056 PCI-E с поддержкой AI NET2

Wireless LAN

ASUS WiFi-AP Solo 54 Mbps IEEE 802.11g и 11 Mbps IEEE 802.11b

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Система на тепловой трубке на северном мосте и половине MOSFET узла VRM, радиатор на южном мосте

Разъемы для вентиляторов

1 x CPU
5 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x S/PDIF выход (коаксиальный +оптический)
2 x External SATA
1 x IEEE1394a
6 x USB 2.0/1.1 порты
1 x WiFi-AP Solo антенный разъем
1 x LAN (RJ45)
8-канальный аудио выход

Внутренние порты I/O

4 x USB
1 x COM
1 x FDD
6 х SATA
1 x IDE
1 x IEEE1394a
1x S/PDIF выход
Аудио разъемы передней панели
Системная панель

BIOS

16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте.

Фирменные технологии

ASUS AI Gear 2
ASUS AI Nap
ASUS Stack Cool 2
ASUS Q-Fan 2
ASUS Noise Filter
ASUS C. P.R.
ASUS O. C. Profile
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS AI Slot Detector
ASUS EZ Flash 2
ASUS WiFi-AP Solo

Комплектация (важное)

2 x SATA кабель
1 x SATA переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, системная панель, IEEE1394a )
Инструкция к материнской плате
Инструкция к ASUS WiFi-AP Solo
1 х WiFi антенна
2 х CD с драйверами и ПО

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244

Сайт производителя

Http://www. asus. com/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Обзор материнской платы ASUS P5K-E/WiFi-AP

Материнская плата ASUS P5K-E/WiFi-AP упакована в синюю картонную коробку, на которой, в рекламных целях, отмечена поддержка 45 нм процессоров Intel и указана поддержка памяти DDR2-1066, а также эффект от работы технологии ASUS Super Memspeed, которая, по заверениям производителя, способна увеличить разгон подсистемы памяти до 75%, путем завышения таймингов.

Обзор материнской платы ASUS P5K-E/WiFi-AP

На обратной стороне упаковки выделены три фирменные технологии, которые поддерживает материнская плата, а именно: ASUS Super Memspeed Technology (технология улучшенного разгона подсистемы памяти), AI Gear 2 ( технология обеспечивающая бесшумное охлаждение), Plug & Proof (технология сигнализирующая при неправильной установке карты расширения в слоте). Кроме того, здесь размещено фото материнской платы ASUS P5K-E, и указаны некоторые ее достоинства.

Обзор материнской платы ASUS P5K-E/WiFi-AP

Комплектация материнской платы ASUS P5K-E/WiFi-AP:

    два CD-диска с ПО и драйверами к Windows Vista; руководство пользователя на английском языке, краткая инструкция по установке, инструкция к ASUS WiFi-AP Solo; WiFi антенна; шлейф FDD, шлейф UltraDMA 133/100/66; два шлейфа Serial ATA; один переходник питания к устройствам SATA; фирменная наклейка; ASUS Q-Connector (системная панель, USB, IEEE1394a); заглушка на панель ввода/вывода.

Обзор материнской платы ASUS P5K-E/WiFi-AP

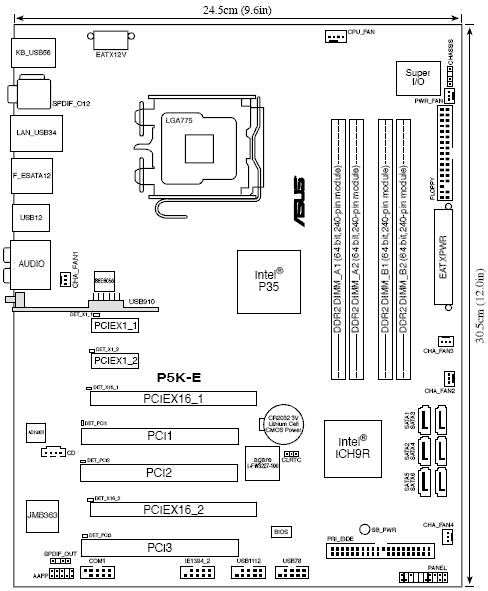

Компоновка материнской платы ASUS P5K-E/WiFi-AP, даже несмотря на всю плотность размещения слотов и разъемов, вышла достаточно удачной. К недостаткам отнесем немного смещенные вниз слоты для оперативной памяти, защелками которых будет не очень удобно пользоваться, если установить длинную видеокарту в верхний слот PCI-E x16. Кроме того, если установить видеокарту с двухслотовой системой охлаждения, то владелец потеряет слот PCI, которыми пока пользуются чаще, чем теми же PCI-E x1. К расположению остальных слотов и разъемов претензий нет. Разъемы питания расположены по краю, а вместо 4-контактного ATX12V установлен 8-контактный разъем питания. Как и на остальных материнских платах серии ASUS P5K на P5K-E распаяны лишь надежные полимерные конденсаторы, система охлаждения также очень привычная для этой серии. Северный мост имеет улучшенное охлаждения за счет применения системы на тепловой трубке, при помощи которой тепло от чипа должно отводиться к радиатору, расположенному на MOSFET узла стабилизации. Высокий радиатор на узле стабилизации располагается в области, где происходит более интенсивное движение воздушных потоков, создаваемых процессорным кулером или вентилятором на задней панели корпуса.

Обзор материнской платы ASUS P5K-E/WiFi-AP

На южном мосту установлен относительно маленький радиатор. Южный мост Intel ICH9R поддерживает шесть портов SATA II, с возможностью формирования RAID-массивов 0, 1, 5, 10. Для поддержки IDE устройств и двух внешних портов SATA, установлен дополнительный контроллер JMicron JMB363, с помощью которого тоже можно формировать SATA RAID 0, 1 и JBOD. Единственный разъем IDE расположен почти в нижнем правом углу платы. В нижней правой части удобно расположен зеленый светодиодный индикатор наличия дежурного питания на материнской плате и джампер сброса BIOS, который находится возле батарейки. В самом углу расположен разъем системной панели для удобства подключения к которому в комплекте идет «Q-коннектор» с промаркированными контактами.

Обзор материнской платы ASUS P5K-E/WiFi-AP

Материнская плата ASUS P5K-E/WiFi-AP имеет три слота PCI, два PCIE х1 и два слота для видеокарты PCIE х16. Синий верхний слот PCIE х16 использует 16 линий PCIE, а нижний может обеспечивать только четыре или одну линии. При этом видеокарты можно объединять технологией CrossFire далеко не в самой оптимальной конфигурации. По нижнему краю материнской платы расположены четыре порта USB, порт IEEE1394a (используется FireWire контроллер Agere FW322) и COM. Звуковая система материнской платы основана на HDA кодеке 8-канального звука ADI AD1988B. Аудио разъем фронт панели расположен внизу с левой стороны материнской платы и поддерживает подключение как в формате HDA, так и AC`97. Кроме того, на материнской плате распаян гигабитный сетевой LAN контроллер Marvell 88E8056.

Обзор материнской платы ASUS P5K-E/WiFi-AP

Возле портов ввода/вывода на материнской плате смонтирована небольшая плата беспроводного сетевого контроллера ASUS WiFi-AP Solo на чипе RTL81187L. Разъем для подключения антенны выведен со стороны остальных портов ввода/вывода.

Обзор материнской платы ASUS P5K-E/WiFi-AP

Материнская плата ASUS P5K-E/WiFi-AP оснащена 8-фазным (!) сТабилизатором питания, собранным на дросселях с ферромагнитным сердечником и MOSFET NIKOS P0903BDG (25 В, 9,5 мОм, 50 А) и SSM85T03GH (30 В; 6 мОм; 75 А). Четыре канала стабилизатора питания накрыты радиатором, который по большому счету служит для охлаждения северного моста, от которого тепло передается по тепловой трубке.

Обзор материнской платы ASUS P5K-E/WiFi-AP

На задней панели выведены следующие порты: Один PS/2 для клавиатуры, шесть разъемов USB, два внешних External SATA, порт IEEE 1394a, разъем RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, шесть аудио разъемов, разъем для подключения антенны беспроводной сетевой карты.

Обзор материнской платы ASUS P5K-E/WiFi-AP

На материнской плате ASUS P5K-E/WiFi-AP есть целых шесть (!) разъемов для подключения вентиляторов. Только один из них 4-контактный для процессорного кулера, расположен возле процессорного разъема. Остальные же разъемы 3-контактные - очень удобно рассредоточены по разным частям материнской платы. При этом технологию автоматического управления скоростью вращения Q-Fan 2 поддерживают разъемы процессорного кулера и четыре разъема для корпусных вентиляторов CHA-FAN 1-4. Возле каждого слота PCI есть маленький светодиодный индикатор, который сигнализирует при неправильной установке устройства в слот (технология ASUS AI Slot Detector).

BIOS

В материнской плате ASUS P5K-E/WiFi-AP используется «мультиязычная» версия AMI BIOS, с большим набором настроек, поддерживающим сохранение пользовательских настроек в профиль (технология ASUS O. C. Profile). Кроме того, BIOS для перепрошивки новых версий имеет встроенную утилиту EZ Flash 2.

Настройки, касающиеся разгона, находятся в разделе «Advanced»:

Обзор материнской платы ASUS P5K-E/WiFi-AP

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Max CPUID Value Limit, Vanderpool Technology, CPU TM, Execute Disable Bit, PECI

Фирменная технология динамического разгона

N. O. S. Mode

3%, 5%, 10%, 15%, 20%, 30%

Процессорный множитель

CPU Ratio Control

6-max

Частота «страпа»

FSB Strap to North Bridge

Auto/200/266/333

Частота системной шины

FSB Frequency

200-800 МГц

1

Частота шины PCI Express

PCIE Frequency

100-150

1

Делитель для памяти

DRAM Frequency

667/800/889/1066

Командный тайминг

DRAM Command Rate

1T, 2T

Тайминги

CAS Latency, RAS to CAS, RAS Precharge, tRAS, TWR, TRFC, TWTR, TRRD, TRTP

Ускорение работы контроллера памяти

DRAM Static Read Control

Enable – разрешает ускорение

Настройка подтаймингов

Transaction Booster

3 уровня, чем ниже уровень тем выше производит. памяти

Clock Over-Charging Mode

700 – 1000 мВ

100 мВ

Уменьшение фона излучения системной шины и PCI Express

CPU Spread Spectrum PCIE Spread Spectrum

Напряжение процессора

CPU Voltage

1,1 – 1,7 В

0,0125 В

Режим подачи питания на процессор

CPU Voltage Reference

0,63x, 0,61x, 0,59x, 0,57x (0,63x - оптимальный)

Снижает просадку напряжения под нагрузкой

CPU Voltage Damper

Enable – запрещает проседание напряж. на процессоре

Напряжение питания тактозадающих цепей

CPU PLL Voltage

1,5 В - 1,8 В
(стоит повышать только для 4-ядерных процессоров)

0,1 В

Напряжение на модулях памяти

DDRAM Voltage

1,8 В – 2,55 В

0,05 В

Напряжение на шине FSB

FSB Termination Voltage

1,2 В – 1,5 В

0,1 В

Напряжение на северном мосте

North Bridge Voltage

1,25 В – 1,7 В

0,15 В

North Bridge Voltage Reference

0,57x; 0,61х

Напряжение на южном мосте

South Bridge Voltage

1,05 В, 1,2 В

Обзор материнской платы ASUS P5K-E/WiFi-AP

Настройка таймингов памяти

Обзор материнской платы ASUS P5K-E/WiFi-AP

«FSB Termination Voltage» - напряжениЕ на контроллерах шины FSB

Обзор материнской платы ASUS P5K-E/WiFi-AP

Подраздел «CPU Configuration»

Обзор материнской платы ASUS P5K-E/WiFi-AP

Мониторинг BIOS

В окне Hardware Monitor можно следить за:
- температурой материнской платы и процессора;
- скоростью вращения процессорного кулера, и трех других вентиляторов в корпусе;
- напряжением питания ядра процессора;
- величиной напряжения основных линий питания 3.3В, 5В, 12В.

Существует возможность выбрать профиль для функции CPU Q-Fan (Optimal, Silent Mode, Performance Mode), по которому автоматически будет регулироваться скорость процессорного кулера. Для функции Chasis Q-Fan, отвечающую за контроль скорости вращения корпусных вентиляторов, интенсивность можно задавать в процентах (90, 80, 70, 60%) от скорости вращения процессорного кулера.

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 533 МГц. Отсутствие в настройках понижающего множителя оперативной памяти ухудшают возможности разгона на медленных модулях памяти.

Обзор материнской платы ASUS P5K-E/WiFi-AP

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

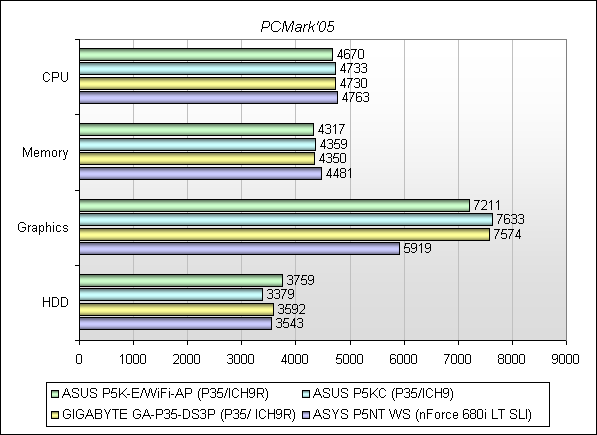

Обзор материнской платы ASUS P5K-E/WiFi-AP

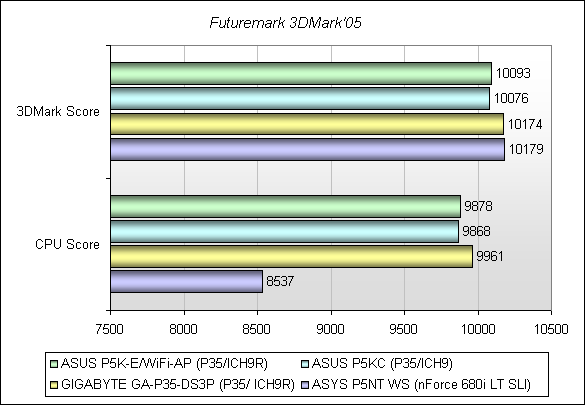

Обзор материнской платы ASUS P5K-E/WiFi-AP

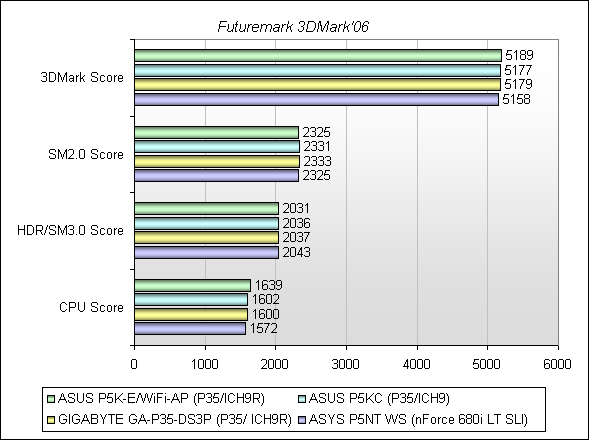

Обзор материнской платы ASUS P5K-E/WiFi-AP

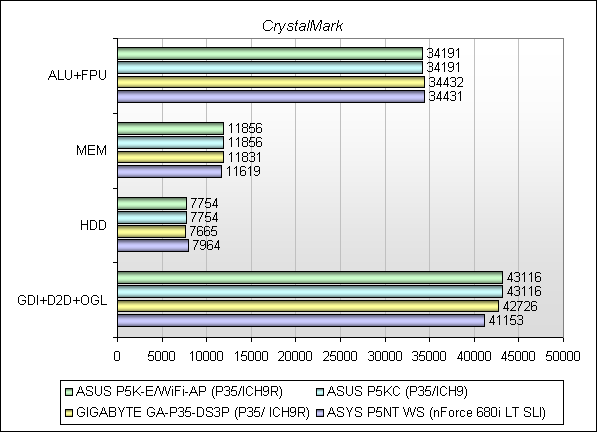

Обзор материнской платы ASUS P5K-E/WiFi-AP

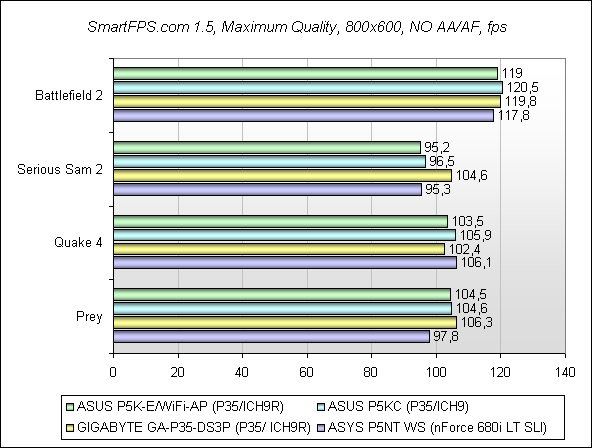

Обзор материнской платы ASUS P5K-E/WiFi-AP

Материнская плата ASUS P5K-E/WiFi-AP показывает высокий уровень производительности.

Выводы

Материнскую плату ASUS P5K-E/WiFi-AP на чипсете Intel P35 Express можно с уверенностью считать одним из наиболее функциональных решений, плюс ко всему, она имеет «встроенную» WiFi сетевую карту / точку доступа. Эта материнская плата больше заинтересует пользователей собирающихся построить RAID-массив и ищущих решение, в котором были бы реализованы практически все возможности необходимые для работы. Кроме того, как мы выяснили, настроек в BIOS и «физических» возможностей платы, процессор на которой питается от 8-фазного стабилизатора, будет достаточно даже для достаточно сильного разгона компьютерной системы. Но здесь не помешала бы более эффективная система охлаждения, потому как фактически ее стандартный вариант для серии ASUS P5K может не справться с охлаждением в условиях сильного разгона.

К достоинствам, можно отнести:

    высокую производительность; 8-фазный стабилизатор питания; PCB выполненный по технологии ASUS Stack Cool 2; 6 SATA с поддержкой RAID 0, 1, 5, 10; сетевую карту / точку доступа WiFi; встроенный контроллер FireWire; использование полимерных конденсаторов; два порта External SATA на задней панели; большое количество настроек BIOS, необходимых для разгона; расширенный набор фирменных технологий ASUS; 8-канальный звук High Difinition Audio.

Недостатки:

    слабая система охлаждения; скромная комплектация; Отсутствие разъема PS/2 для мыши.


Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
