Обзор материнской платы ASUS P5E3

Обзор материнской платы ASUS P5E3

Принимая во внимание все большую заинтересованность к игровым платформам, построенным на нескольких видеоускорителях, предлагаем рассмотреть материнскую плату ASUS P5E3 на чипсете Intel X38. Если сравнить все модели компании ASUS,  то выходит, что ASUS P5E3 почти самое дешевое решение такого уровня. Но поддержка «прогрессивной» памяти DDR3 предполагает наличие у покупателя средств на ее приобретение. Так, к примеру, если вы соберетесь создать мощную игровую платформу, можно обратить внимание и на рассматриваемую нами ранее материнскую плату ASUS Maximus Formula, работающую с памятью DDR2. Хотя последняя выглядит и позиционируется как более дорогое решение, но приобретение более дешевой памяти DDR2 сможет компенсировать затраты. Ну, а для тех, кто пытается поспевать за всеми тенденциями в цифровом мире, есть повод оценить возможности ASUS P5E3.

Обзор материнской платы ASUS P5E3

Спецификация материнской платы ASUS P5E3:

Производитель

ASUS

Модель

P5E3

Чипсет

Intel X38/Intel ICH9R

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4
Поддержка семейства 45-нм CPU

Системная шина, МГц

1600/ 1333 /1066 / 800 МГц

Используемая память

DDR3 1800* / 1600* / 1333 / 1066 / 800 МГц
* - при разгоне

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

2 x PCIe2.0 x16 (оба х16) поддержка CrossFire
2 x PCI-E x1
2 x PCI 2.2

Дисковая подсистема

Южный мост ICH9R поддерживает:
6 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5, 10

Дополнительный контроллер Marvell 88SE6111 поддерживает:
1 x Ultra DMA 133/100/66
1 x External SATA (SATA On-the-Go)

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC 883, коаксиальный/оптический S/PDIF;
ASUS Noise Filter

IEEE 1394

Контроллер Agere L-FW3227
2 порта IEEE 1394a

LAN

Гигабитный сетевой LAN контроллер Marvell88E8056 с поддержкой AI NET 2

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Система на тепловых трубках на чипсете и MOSFET узла VRM

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x S/PDIF выход (коаксиальный + оптический)
1 x IEEE1394a
1 x External SATA
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
8-канальный аудио выход

Внутренние порты I/O

6 x USB
1 x FDD
6 х SATA
1 x IDE
1 x IEEE1394a
1 x S/PDIF выход
1 х COM
CD аудио вход
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т. д.

Фирменные технологии

ASUS EPU (Energy Processing Unit)
ASUS AI Nap
ASUS 3rd Generation 8-phase Power
ASUS Fanless Design: Pure Copper Heat-pipe solution
ASUS Q-Fan 2
ASUS Noise Filter
ASUS Q-Connector
ASUS O. C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS AI Slot Detector
ASUS MyLogo 3
ASUS AI Booster Utility
ASUS C. P.R.

Комплектация

Инструкция и руководство пользователя
Турбинный вентилятор ASUS
6 x SATA кабель
2 x SATA переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, системная панель, IEEE1394a)
Пульт ДУ и ИК приемник ASUS AI Remote
DVD с драйверами и ПО
Заглушка ASUS Q-shield

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244

Сайт производителя

Http://www. asus. com/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Средняя цена

Посмотреть в price. ua.
Посмотреть в price. ru.

Все цены на ASUS P5E3

Обзор материнской платы ASUS P5E3

К нам на тестирование материнская плата ASUS P5E3 попала в простой упаковке, без своей информативно заполненной внешней части.

Обзор материнской платы ASUS P5E3

Комплектация материнской платы ASUS P5E3:

    DVD-диск с драйверами и ПО; руководство пользователя на английском языке, краткая инструкция по установке, а также инструкция для AI Remote; переходники ASUS Q-Connector (системная панель, USB, IEEE1394a); заглушка панели ввода/вывода ASUS Q-Shield; шлейф FDD, шлейф UltraDMA 133/100/66;

Обзор материнской платы ASUS P5E3

    два переходника питания к устройствам SATA; шесть SATA шлейфов;

Обзор материнской платы ASUS P5E3

    вентилятор турбинного типа ADDA AD4512LX-D03 на гидродинамическом подшипнике;

Обзор материнской платы ASUS P5E3

    пульт дистанционного управления ASUS AI Remote;

(На пульте ДУ есть двенадцать кнопок. С помощью AI Remote можно запускать и управлять различными мультимедийными приложениями, переводить компьютер в спящий режим AI Nap, переключать режимы ASUS AI Gear 3 и осуществлять другие действия.)

Обзор материнской платы ASUS P5E3

    приемник ИК сигналов дистанционного управления ASUS AI Remote, подключающийся к порту USB, и батарейка.

Обзор материнской платы ASUS P5E3

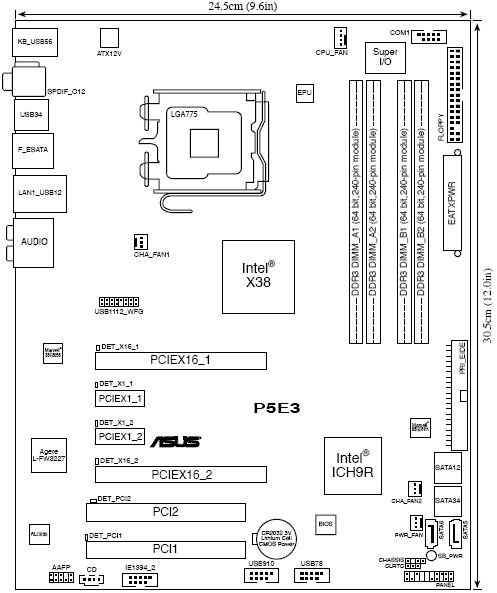

Компоновка материнской платы ASUS P5E3 выполнена достаточно хорошо. Из недостатков, которые помешают сборке компьютера, можно отметить: развернутые параллельно плате слоты SATA и IDE, к которым очень неудобно будет подключаться в небольших корпусах, а также тот факт, что длинная видеокарта, вставленная в верхний слот PCI-E x16, ухудшит свободу доступа к защелкам слотов оперативной памяти. Кроме того, не совсем удачно для подключения расположен в правом верхнем углу COM порт.

На материнской плате ASUS P5E3 особое внимание заслуживает система охлаждения на тепловых трубках. Тепловыми трубками объединяются радиаторы на южном и северном мостах, а также на половине фаз стабилизатора питания. На остальных четырех фазах установлен отдельный радиатор. Несмотря на относительно высокий класс платы, для подачи питания процессора используется только 4-контактный разъем ATX12V.

Обзор материнской платы ASUS P5E3

Система охлаждения предполагает установку активного элемента – вентилятора турбинного типа, на радиатор возле панели ввода/вывода. Видимо, поэтому вся система хотя и сделана из меди, но все же не кажется очень массивной. Небольшой радиатор на северном мосту сверху украшен блестящей металлической крышкой с надписью ASUS.

Обзор материнской платы ASUS P5E3

Система охлаждения очень надежно и жестко крепится за счет упорных металлических пластин с обратной стороны материнской платы ASUS P5E3.

Обзор материнской платы ASUS P5E3

Южный мост Intel ICH9R поддерживает шесть портов SATA II, с возможностью формирования RAID-массивов 0, 1, 5, 10. А для поддержки IDE устройств и одного внешнего разъема SATA установлен дополнительный контроллер Marvell 88SE6111. На материнской плате ASUS P5E3 есть шесть внутренних портов USB, четыре из которых размещены в нижнем правом углу платы, а еще два возле панели внешних разъемов. В правом углу ASUS P5E3 распаяны разъем системной панели, индикатор наличия дежурного питания и джампер сброса BIOS.

Обзор материнской платы ASUS P5E3

Материнская плата ASUS P5E3 имеет два слота PCI, два PCIE х1 и два слота PCIE х16 (PCI Express 2.0), с помощью которых можно объединять видеоускорители AMD/ATI в режиме CrossFire х16+х16. Из других возможностей платы выделим гигабитный сетевой контроллер Marvell88E8056, FireWire контроллер Agere L-FW3227, поддерживающий два порта, а также 8-канальный звуковой HDA кодек Realtek ALC 883, разъем фронт-панели которого поддерживает подключения в HDA и AC`97 форматах.

Обзор материнской платы ASUS P5E3

Разводка платы ASUS P5E3 предполагает возможность подключения к двум портам USB, возле панели разъемов ввода/вывода, модуля беспроводной сети ASUS WiFi-AP Solo, но на тестируемой модели эта возможность не реализована.

Стабилизатор питания процессора VRM на плате 8-канальный, и поддерживает энергосберегающую технологию EPU (Energy Processing Unit). Чип ASUS EPU осуществляет полный контроль уровня загруженности процессора и, в зависимости от этого, производит настройку параметров питания, добиваясь увеличения эффективности энергопотребления. В приложениях не требовательных к ресурсам процессора технология позволяет сэкономить до 80,23% энергии, за счет отключения четырех фаз стабилизатора питания.

Обзор материнской платы ASUS P5E3

На задней панели выведены следующие порты: Один PS/2 для клавиатуры, шесть разъемов USB, порт IEEE 1394a, разъем RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, один порт External SATA и шесть разъемов для 8-канального аудио выхода.

Обзор материнской платы ASUS P5E3

На материнской плате ASUS P5E3 есть четыре разъема для подключения вентиляторов, один 4-контактный для процессорного кулера и три 3-контактных для корпусных вентиляторов. Все коннекторы довольно равномерно распределены по разным частям платы, что позволяет более удобно выбрать место для подключения охлаждения.

Возле всех слотов PCI расположены небольшие индикаторы, которые сигнализируют о неправильной установке устройства в слот (технология AI Slot Detector).

BIOS

В материнской плате ASUS P5E3 используется «мультиязычная» версия AMI BIOS, с большим набором настроек. В BIOS есть функция сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile), а также в нее встроена утилита EZ Flash 2 для прошивки новых версий и реализована поддержка технологии AI Net 2, которая помогает определить место обрыва сетевого кабеля.

Настойки, касающиеся разгона, находятся в разделе «AI Tweaker»:

Обзор материнской платы ASUS P5E3

Обзор материнской платы ASUS P5E3

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Max CPUID Value Limit, Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep

Процессорный множитель

CPU Ratio Setting

6-max

Частота «страпа»

FSB Strap to North Bridge

Auto/200/266/333

Частота системной шины

FSB Frequency

200-800 МГц

1

Частота шины PCI Express

PCIE Frequency

100-150

1

Делитель для памяти

DRAM Frequency

533/639/667/709/800/852/887/1066

Задержка выполнения команд

DRAM Command Rate

1T, 2T

Тайминги

CAS Latency, RAS to CAS, RAS Precharge, RAS Active Time, RAS to RAS, REF Cycle Time, Write Recovery Time, Read to PRE Time

Подтайминги

Read to Write Delay (S/D),
Write to Read Delay (S/D),
Write to Read Delay (S),
Write to Read Delay (D),
Read to Read Delay (S),
Read to Read Delay (D),
Write to Read Delay (S),
Write to Read Delay (D)

Ускорение работы контроллера памяти

DRAM Static Read Control

Enable – разрешает ускорение

DRAM Dynamic Write Control

Enable

Настройка памяти

AI Clock Twister

Auto, Moderate, Light, Strong

AI Clock Skew for Channel A

Advance 350ps – Delay 350ps

50ps

AI Clock Skew for Channel B

Advance 350ps – Delay 350ps

50ps

Настройка подтаймингов

Transaction Booster

Boost Level 0-8
Relax Level 0-8

1

Напряжение процессора

CPU Voltage

0,85 – 1,7 В

0,00625 В

Напряжение питания тактозадающих цепей

CPU PLL Voltage

1,5 В – 2,78 В

0,02 В

Напряжение на шине FSB

FSB Termination Voltage

1,2 В – 1,5 В

0,02 В

Режим подачи питания на процессор

CPU Voltage Reference

0,63x, 0,61x, 0,59x, 0,57x

Напряжение на модулях памяти

DDRAM Voltage

1,5 В – 2,3 В

0,02 В

Напряжение на северном мосте

North Bridge Voltage

1,25 В – 1,75 В

0,02 В

Напряжение на южном мосте

South Bridge Voltage

1,05 В, 1,2 В

Clock Over-Charging Voltage

0,7 В – 1 В

0,1

Уменьшение просадки напряжения на процессоре под нагрузкой

Loadline Calibration

Enable – включает функцию

Режим подачи питания на процессор

CPU GTL Voltage Reference

0,67x, 0,65x, 0,63x, 0,62x

Режим подачи питания на северный мост

NB GTL Voltage Reference

0,67x, 0,61x

Уменьшение фона излучения системной шины

CPU Spread Spectrum

Обзор материнской платы ASUS P5E3

Для того, чтобы более точно можно было настроить частоту памяти в BIOS есть восемь делителей, которые для системной шины 266 МГц будут соответствовать частоте памяти 533, 639, 667, 709, 800, 852, 887, 1066 МГц.

Обзор материнской платы ASUS P5E3

В BIOS материнской платы ASUS P5E3 можно настроить тайминги и подтайминги оперативной памяти DDR3. Кроме того, текущие значения таймингов и подтаймингов показаны на экране, что очень удобно при настройке.

Обзор материнской платы ASUS P5E3

Для проведения разгона и повышения стабильности системы в BIOS есть большое количество настроек, изменяющих напряжение на основных компонентах в очень широком диапазоне и с малым шагом, что обуславливается реализацией технологии «Precision Tweaker 2». Для удобства и лучшей наглядности в правом верхнем углу экрана приводится информация о диапазоне регулирования настройки, шаге и стандартном напряжение того или иного компонента. К тому же, для удобства во время разгона величины напряжений разного уровня подсвечиваются разным цветом. Так синий шрифт указывает на безопасные значения, желтый – высокие, а красный – критически высокие.

Обзор материнской платы ASUS P5E3

Мониторинг BIOS

В окне Hardware Monitor можно следить за:
- температурой материнской платы и процессора;
- скоростью вращения процессорного кулера и трех корпусных вентиляторов;
- напряжением на процессоре и основных линиях питания 3,3 В; 5 В; 12В.

Для процессорного кулера и корпусных вентиляторов, подключенных к разъемам CHA_FAN 1-2, можно применить функцию автоматического управления Q-Fan. Диапазон регулирования для кулера задается выбором определенного профиля, а для корпусных вентиляторов путем определения в процентах (60% - 90%) минимальной скорости и граничной температуры (от 28ºС до 46ºС с шагом 3ºС).

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 495 МГц. Но есть предположение, что раскрыть весь потенциал платы не позволил некорректно работающий BIOS или какие-то особенности попавшего на тестирования экземпляра.

Обзор материнской платы ASUS P5E3

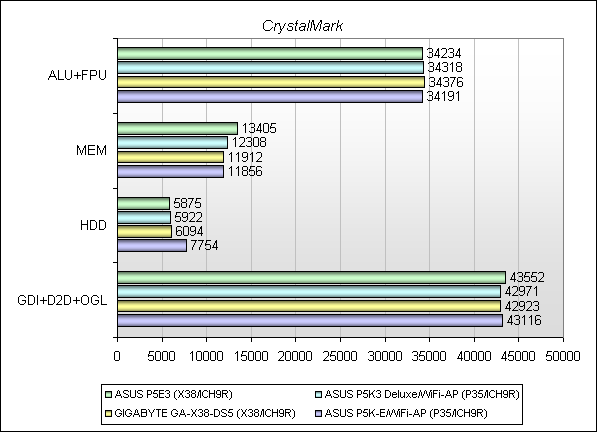

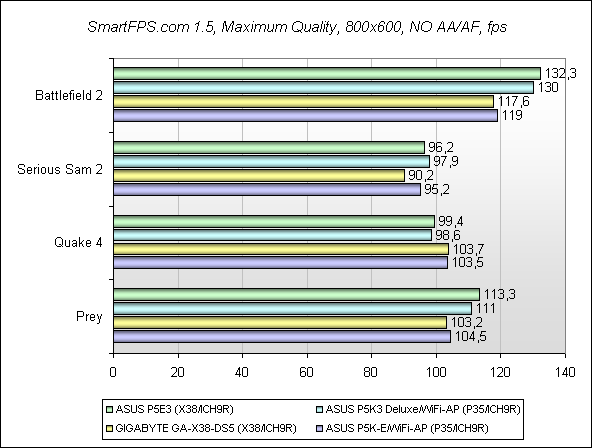

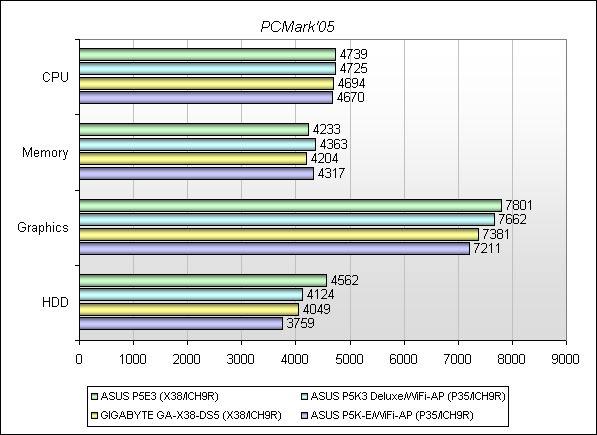

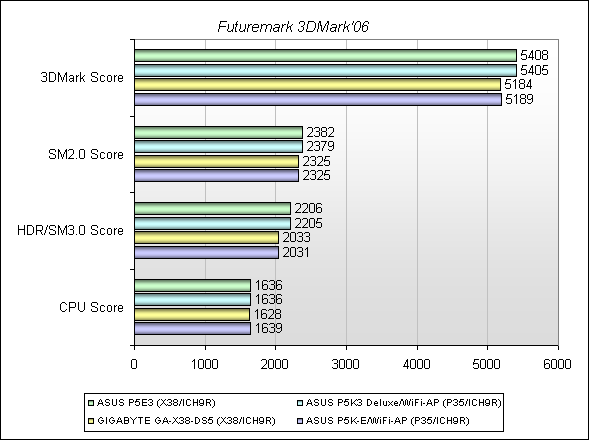

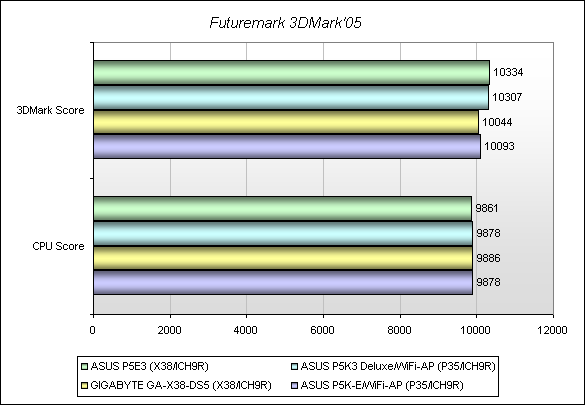

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Обзор материнской платы ASUS P5E3

Обзор материнской платы ASUS P5E3

Обзор материнской платы ASUS P5E3

Обзор материнской платы ASUS P5E3

Обзор материнской платы ASUS P5E3

Некоторый прирост производительности в тестах системы с материнской платой ASUS P5E3 был вызван применением другой более быстрой оперативной памяти DDR3. Если же сравнивать с ASUS P5K3 Deluxe/WiFi-AP на чипсете Intel P35 Express, которая также работала с памятью DDR3, то небольшая разница результатов обусловлена в основном погрешностью измерения.

Выводы

Материнская плата ASUS P5E3 может стать отличной основой высокопроизводительной игровой системы с двумя 3D-ускорителями AMD/ATI, объединенными в режиме CrossFire х16+х16, и отличается поддержкой PCI Express 2.0. ASUS P5E3 работает с памятью DDR3, поэтому будущий владелец должен быть готов к покупке еще и достаточно дорогой «оперативки». Материнская плата ASUS P5E3 имеет хорошие возможности разгона и повышения стабильности - особенно понравилась реализация настроек с выделением различными цветами и указанием стандартных значений, хотя мониторинг системы в BIOS совершенно стандартного вида.

На ASUS P5E3 реализован 8-фазный стабилизатор питания с разрекламированной технологией энергосбережения EPU. Медная система охлаждения на тепловых трубках в сумме с вентилятором должны справиться с охлаждением производительной и разогнанной платформы. Отсутствие же 8-контактного разъема для подачи питания процессору говорит о позиционировании ASUS P5E3 больше как игрового и мультимедийного предложения, что подтверждает присутствующий в комплекте пульт дистанционного управления AI Remote.

Достоинства:

    высокая производительность; отличные возможности разгона; поддержка CrossFire х16+х16; поддержка шины PCI Express 2.0; 8-фазный стабилизатор питания с применением EPU; 6 разъемов SATA с поддержкой RAID 0, 1, 5, 10; порт External SATA на задней панели; система охлаждения на тепловых трубках с вентилятором в комплекте; пульт дистанционного управления ASUS AI Remote; встроенный контроллер FireWire; 8-канальный звук High Difinition Audio.

Недостатки:

    Отсутствие разъема PS/2 для мыши; 4-контактный разъем питания процессора.
