Обзор материнской платы ASUS P5E-V HDMI
В этот раз мы протестируем материнскую плату ASUS P5E-V HDMI на чипсете Intel G35 Express с интегрированным видеоускорителем. Встроенное графическое ядро Intel GMA X3500 стало первым в линейке решений компании Intel, которое получило поддержку DirectX 10. Кроме этого, достоинством новой видеокарты является наличие мультимедийного интерфейса высокой четкости HDMI 1.2. В ассортименте материнских плат компании ASUS на чипсете Intel G35 есть три варианта материнских плат: P5E-VM HDMI, P5E-VM SE, P5E-V HDMI. Наиболее дорогой и функциональной моделью, реализованной на плате форм-фактора ATX является ASUS P5E-V HDMI, которую мы сегодня и рассмотрим, а остальные имеют такой же базовый набор возможностей, но удешевлены за счет уменьшения остальных возможностей, вплоть до перехода на форм-фактор Micro-ATX.
Спецификация материнской платы ASUS P5E-V HDMI:
Материнская плата ASUS P5E-V HDMI упакована в синюю картонную коробку на которой отмечена поддержка процессоров Intel выполненных по 45 нм техпроцессу и интерфейса HDMI.
C обратной стороны упаковки отмечена возможность просмотра видео формата Full HD 1080p, наличие технологии автоматической оптимизации изображения ASUS Splendid и возможность организовать рабочий стол на четырех дисплеях. Кроме того, на обратной стороне с помощью ярлычков отмечены основные функциональные возможности материнской платы ASUS P5E-V HDMI и перечислены некоторые фирменные технологии, из которых особенное внимание заслуживают:
Комплектация материнской платы ASUS P5E-V HDMI:

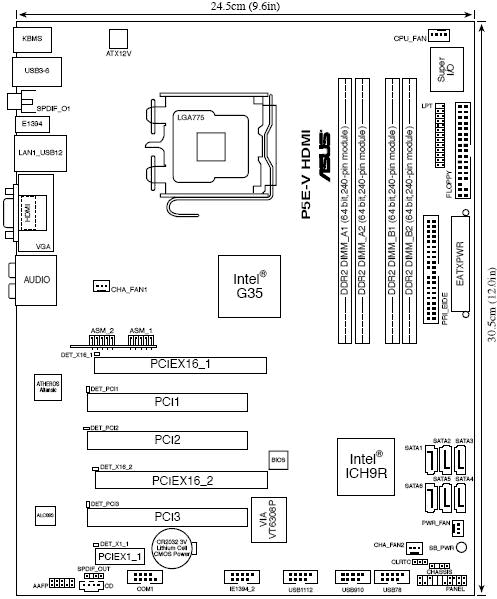

Компоновка материнской платы ASUS P5E-V HDMI фактически не имеет недостатков. На северном мосте платы, в который встроен интегрированный видеоускоритель, установлен относительно большой алюминиевый радиатор. Все конденсаторы на материнской плате исключительно полимерного типа.
На южном мосте установлен относительно небольшой алюминиевый радиатор. Чип Intel ICH9R поддерживает шесть портов SATA II, с возможностью формирования RAID-массивов 0, 1, 5, 10, а для поддержки IDE устройств установлен дополнительный контроллер JMicron JMB368. В правом нижнем углу материнской платы ASUS P5E-V HDMI размещены светодиодный индикатор «наличия на плате дежурного питания», джампер сброса настроек BIOS, два разъема для корпусных вентиляторов, разъем фронт-панели, и шесть портов USB.
На материнской плате ASUS P5E-V HDMI имеется три слота PCI, один PCIE х1, и два слота PCIE х16. Причем, верхний слот PCIE х16 имеет все 16 линий данных, а нижний может работать используя только четыре или одну линию PCI Express. Звуковая система материнской платы основана на HDA кодеке 8-канального звука Realtek ALC883, разъем для фронт панели которого поддерживает как HDA, так и AC`97 форматы подключения. Кроме того, на плате установлен FireWire контроллер VIA VT6308P с внутренним и внешним портом, а также сетевой контроллер Atheros L1, поддерживающий режимы 10/100/1000 Мбит/с. На нижнем же края платы расположен еще и COM-порт.
Возле северного моста распаян высокопроизводительный трансмиттер Silicon Image VastLane SiI1392CNU, выполняющий функции обработки контента высокой четкости и позволяющий передавать видеосигнал с частотой 25-165 МГц через порты HDMI (поддерживается спецификация 1.2) или DVI на расстояние до 10 м. На отдельной небольшой плате находится микросхема ASMedia Technology ASM4136 назначение которой из-за «обилия» информации в сети достоверно выяснить не удалось. Но, судя по наличию в папке с утилитой ASUS Splendid большого количества библиотек (*.dll) подписанных именно ASMedia Technology, мы предположим, что это и есть тот чип, который «налету попиксельно анализирует изображение на каждом кадре и корректирует его для наилучшего восприятия человеческим глазом». Правда поддерживается технология ASUS Splendid только при подключении монитора к аналоговому RGB выходу.
Материнская плата ASUS P5E-V HDMI оснащена 8-фазным стабилизатором питания, собранным на дросселях с ферромагнитным сердечником и на N-канальных полевых транзисторах NIKO-SEM P0903BDG (25 В, 9,5 мОм, 50А) и MOSFET NIKO-SEM P75N02LDG (25В, 8,5mОм, 65A).
На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, шесть портов USB, разъем RJ45 для сетевых соединений, VGA видеовыход, порт интерфейса высокого разрешения HDMI; коаксиальный S/PDIF, порт IEEE 1394a и шесть разъемов для 8-канального звука.
На материнской плате ASUS P5E-V HDMI всего четыре разъема для подключения вентиляторов. Один 4-контактный для процессорного кулера расположен над слотами для оперативной памяти, и еще три 3-контактные для корпусных вентиляторов разнесены по плате. Заметим, что возле слотов PCI находятся небольшие индикаторы, сигнализирующие о неправильной установке карты в слот. BIOS В материнской плате ASUS P5E-V HDMI используется AMI BIOS с хорошим набором функций необходимых для разгона. В BIOS есть возможность сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile), а также есть встроенная утилита EZ Flash 2 для прошивки новых версий. Настойки, касающиеся разгона находятся в разделе «Advanced». В подразделе «JumperFree Configurstion», после того как вы выберите в пункте «AI Overclocking» пользовательский режим (Manual), можно будет настраивать следующие параметры системы:
Технологией динамического разгона можно производить разгон системы до 30%.
В BIOS можно настроить только четыре основных тайминга памяти.
В BIOS есть достаточное количество настроек необходимых для хорошего разгона системы.
Мониторинг BIOS В окне Hardware Monitor можно следить за:
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan (Optimal, Silent Mode, Performance Mode) и корпусным вентилятором Chasis Q-Fan. Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 450 МГц.

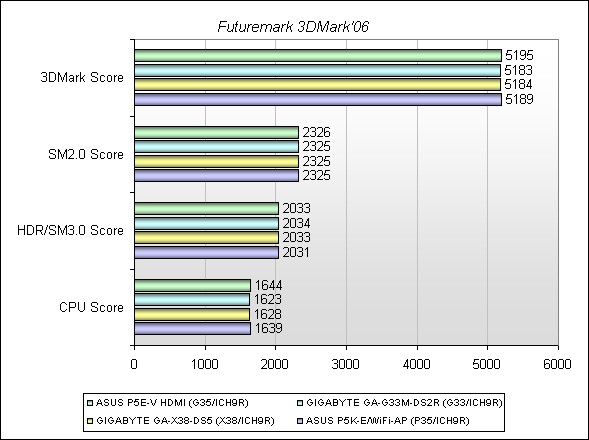

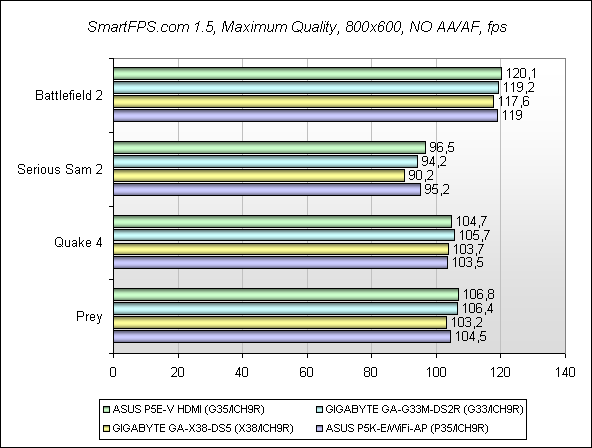

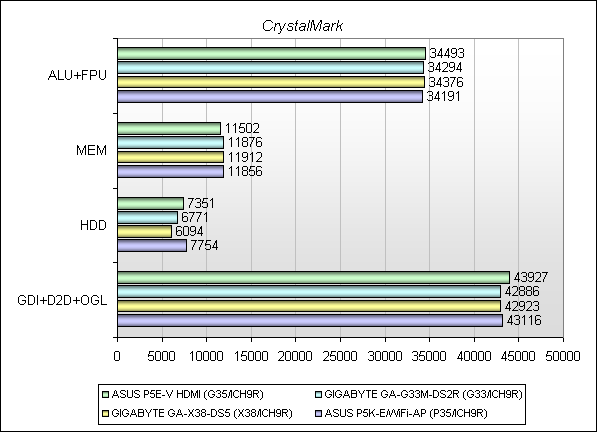

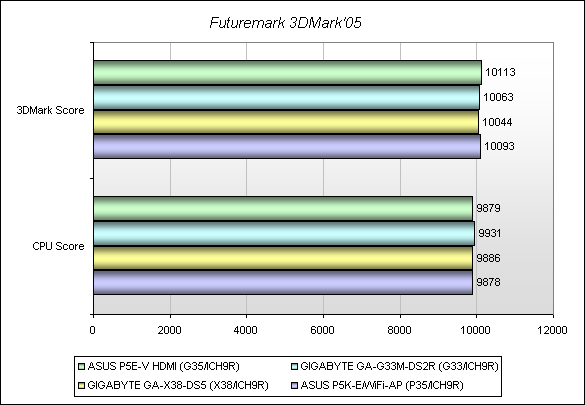

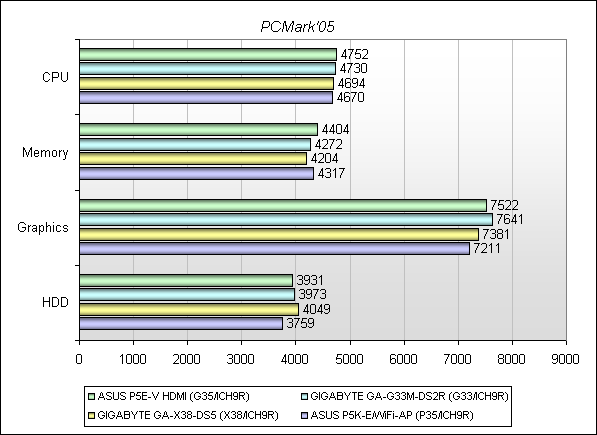

Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.
Материнская плата ASUS P5E-V HDMI по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы ASUS P5E-V HDMI на интегрированном видеоускорителе Intel GMA 3100.
Графический процессор Intel GMA X3500 работает на частоте 667 МГц, имеет 8 унифицированных конвейеров и 4 блока ROP. Поддержку DirectX 10 утилита GPU-Z не подтверждает.
На данный момент графическое ядро Intel GMA X3500 является самым производительным в линейке интегрированных решений компании Intel. И, сравнивая его с остальными ускорителями, выходит, что Intel GMA X3500 имеет, хотя и небольшое, но все же преимущество. Если сравнивать производительность графического ускорителя Intel G35 с NVIDIA GeForce 7100, то здесь картина получается неоднозначная. С одной стороны в синтетических 3-D тестах лучше выглядит Intel GMA X3500, а в играх некоторое преимущество наблюдается у NVIDIA GeForce 7100. Попытки запустить приложения с поддержкой DirectX 10 успехом не увенчались, по всей видимости, драйвера еще требуют некоторого времени для доработки. Выводы Материнская плата ASUS P5E-V HDMI обладает множеством положительных качеств. Она поддерживает новые 45 нм процессоры с 1333 МГц системной шиной, оснащается 6-ю портами SATA с возможностью создания RAID массивов 0, 1, 5, 10, обладает хорошими оверклокеркими задатками и имеет 8-фазный узел стабилизации питания. Но все эти качества достаточно сильно подымают стоимость ASUS P5E-V HDMI, и в итоге, становится не совсем понятным для какого сегмента пользователей или каких задач она позиционируется. Ясно только, что материнская плата ASUS P5E-V HDMI будет отличной основой для производительных систем с возможностью выводить изображение на несколько мониторов или же для производительных компьютеров, в которых не нужна мощная графическая подсистема. Приобретение материнской платы ASUS P5E-V HDMI для домашнего кинотеатра не будет в полной мере оправданно, опять таки, из-за достаточно высокой стоимости платы. Сложно представить ситуацию когда пользователь, покупая не самую дешевую материнскую плату, не сможет позволить себе самую простую видеокарту из серий ATI Radeon HD2400/3400 или NVIDIA GeForce 8400/8500, которые по многим пунктам превосходят интегрированное ядро Intel GMA X3500, в том числе и по возможностям ускорения воспроизведения видео высокой четкости. Поэтому, в случае, если Вам нужна материнская плата для простого домашнего кинотеатра, целесообразней и, вероятнее всего, дешевле будет приобрести менее дорогую материнскую плату и недорогую видеокарту. Достоинства:
Недостатки:
|
