Обзор материнской платы ASUS M4A89TD PRO на AMD 890FX
Новый «топовый» чипсет AMD 890FX задает высокую планку для современных платформ, обеспечивая поддержку последних разработок компании AMD, в том числе и новой линейки 6-ядерных процессоров Phenom II X6 (Thuban). Одним из недавно появившихся продуктов на этом чипсете стала материнская плата ASUS M4A89TD PRO. Она может заинтересовать многих поклонников продукции AMD своей многофункциональностью и полноценной реализацией всех возможностей нового чипсета, а также ряд полезных фирменных функций.
Сам новый набор системной логики от AMD состоит из северного моста AMD 890FX и южного моста AMD SB850. Подробнее вы можете ознакомиться с характеристиками нового чипсета в нашем обзоре материнской платы MSI 890FXA-GD70, здесь же, вкратце опишем ключевые особенности связки AMD 890FX + AMD SB850. Доминирующей особенностью нового северного моста является наличие 42-х линий PCI Express, а значимым отличием его от AMD 890GX отсутствие встроенного видеоядра.
Главным преимуществом нового южного моста AMD SB850, по сравнению с предшественником 7-й серии, является полная поддержка контроллера SATA 6.0 Гб/с. Но новый чипсет не поддерживает стандарт передачи данных USB 3.0, который производители вынуждены будут реализовать с помощью сторонних контроллеров.
Отметим, однако, что данная материнская плата существует в двух вариациях, собственно M4A89TD PRO, которую мы и будем сегодня рассматривать – она не поддерживает USB 3.0, и M4A89TD PRO/USB3, в которой, как можно догадаться из названия, поддержка данного стандарта присутствует. Платы отличаются только наличием специального контроллера NEC D720200F1 на материнской плате M4A89TD PRO/USB3, который поддерживает два порта USB 3.0. В том, что в остальном материнские платы идентичны, вы можете убедиться, взглянув на их фотографии. Поэтому, в некоторой степени, обзор M4A89TD PRO, можно считать и обзором M4A89TD PRO/USB3. Материнскую плату M4A89TD PRO компания производитель ориентирует не только как производительное решение для выполнения самых широк задач, но и как основу для оверклокерских экспериментов. Для этого в комплекте с платой поставляется достаточно функциональная утилита «ASUS TurboV EVO», с помощью которой, управляя специальным чипом, можно регулировать многие из основных настроек системы.
Кроме того, инженеры ASUS реализовали на материнской плате M4A89TD PRO функцию разблокировки ядер, которая, как известно, новым чипсетом не поддерживается. Функция называется «Core Unlocker» и активируется как в BIOS, так и с помощью специального переключателя на материнской палате. В последнем случае, активировать скрытые ядра можно буквально одним движением руки. Спецификации материнской платы ASUS M4A89TD PRO:
Все цены на ASUS M4A89TD PRO
Материнская плата ASUS M4A89TD PRO упакована в картонную коробку с качественной цветной полиграфией в зеленых тонах. На левой части лицевой стороны коробки расположен большой логотип фирменной концепции ASUS «Extreme Design», в правой части отмечены основные особенности материнской платы, на которые покупатель должен обратить внимание: поддержка технологий CrossFireX, Hybrid CrossFireX, GPU Boost, Core Unlocker. Здесь же присутствуют обязательные логотипы используемого процессорного разъема и поддерживаемых процессоров.
На обратной стороне упаковки приведена краткая наглядная спецификация материнской платы при помощи фотографии платы и сносок рядом с ней, а так же дана краткая информация по некоторым наиболее значимым функциям ASUS M4A89TD PRO. Вся информация, к сожалению, пока только на английском языке.
Комплект поставки материнской платы ASUS M4A89TD PRO включает в себя следующие элементы:
В комплектации ASUS M4A89TD PRO присутствует все необходимое для сборки и начала работы на ПК, но не более.
Рассматриваемая сегодня материнская плата ASUS M4A89TD PRO выполнена на текстолите темно-коричневого цвета и принадлежит к форм-фактору ATX. Компоновка элементов и разъемов ASUS M4A89TD PRO в целом удачна, но имеет ряд специфических особенностей.
Материнская плата за счет поддержки чипсетом до 42-х линий PCI Express получила возможность предоставить на оба слота PCI Express х16 по шестнадцать линий.
При установке габаритной дискретной видеокарты в нижний слот, создается некоторое неудобство при подключении к ближайшим к видеокарте разъемам SATA – кабели подключить можно, однако, будет наблюдаться небольшой перекос штекеров, что не совсем удобно и практично.
Стоит так же обратить внимание на специфическое расположение защелок у разъемов слотов под оперативную память. Как известно, во многих материнских платах производства ASUS используются специальные неподвижные фиксаторы на слотах под оперативную память с одной стороны, однако в данном продукте впервые эти фиксаторы расположены не с той стороны, где их использование оправдано, а сверху, что не позволяет извлечь выгоды из их применения. При таком подходе по-прежнему остается некоторая неудобность при извлечении модулей памяти из разъемов, когда в ближний к ним PEG-слот установлена габаритная видеокарта. Материнская плата ASUS M4A89TD PRO использует южный мост AMD SB850. Возможности данного чипа предполагают поддержку шести портов SATA 6.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Также южный мост отвечает за функционирование 14 портов USB 2.0. Напомним, что материнская плата ASUS M4A89TD PRO имеет вариацию ASUS M4A89TD PRO/USB 3, два из 14 портов USB которой поддерживают стандарт USB 3.0 и управляются отдельной микросхемой. Порты USB распределены на рассматриваемой материнской плате следующим образом: 8 на задней панели и 3 внутренних, от каждого из которых можно вывести по два разъема. За поддержку IDE-порта с возможностью подключения двух устройств ATA 133/100 и одного External Power eSATA 3.0 Гб/с, выведенного на заднюю панель, отвечает чип JMicron JMB361.
Материнская плата ASUS M4A89TD PRO имеет шесть слотов расширения. Они распределены следующим образом: 1 x PCI Express x1, 1 x PCI Express x4, 2 x PCI Express x16 и 2 x PCI. Оба полноразмерных слота PCI Express x16 все время работают в режиме PCI Express 2.0 и используют по 16 линий на каждый. Это позволяет поддерживать данной плате до двух видеокарт, соединенных по технологии ATI CrossFireX.
На материнской плате ASUS M4A89TD PRO установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ.
Рядом с разъемами под оперативную память расположены переключатели фирменных функций ASUS: Turbo Key 2, Core Unlocker и кнопка MemOK. Переключатель Turbo Key 2 повышает частоту процессора, увеличивая частоту HTT, а переключатель Core Unlocker предназначен для активации неактивных процессорных ядер у процессоров AMD. Кнопка MemOK, наконец, является средством исправления ошибок в работе системной памяти и предназначена для обеспечения стабильной загрузки системы с помощью максимально безопасных настроек.
Плата использует северный мост AMD 890FX, который поддерживает шину HyperTransport 3.0 (HT 3.0) 5200 МТ/с и оптимизирован для работы с новейшим процессорным разъемом AMD Socket AM3 и многоядерными процессорами.
Питание процессора на материнской плате ASUS M4A89TD PRO обеспечивает достаточно мощный 6+2-фазный стабилизатор на двух управляющих микросхемах: контроллеры ASP0902 и ASP0910. Вся система питания построена на качественных компонентах – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Питание процессора подается через 8-контактный разъем ATX12V.
Система охлаждения материнской платы ASUS M4A89TD PRO состоит из трех алюминиевых радиаторов. Радиаторы на транзисторах системы питания процессора и чипе северного моста AMD 890FX соединены между собой одной тепловой трубкой для лучшего отвода тепла от северного моста. Третий радиатор имеет компактные размеры и охлаждает южный мост SB850. В целом система охлаждения рассматриваемой материнской платы хорошо справляется со своими обязанностями и после продолжительных нагрузок температура радиатора на северном мосте составила 43 °С, а радиатора на южном мосте 47 °С.
Продолжая тему охлаждения, отметим, что на обратной стороне платы, как и полагается, имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров.
Звуковая подсистема основана на HDA-кодеке 8-канального звука ALC892R, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL811D.
Поддержка двух портов стандарта IEEE 1394 реализована с помощью чипа VIA VT6315N.
На функциональную интерфейсную панель ASUS M4A89TD PRO выведены следующие порты:
BIOS BIOS материнской платы ASUS M4A89TD PRO разработан на коде AMI и располагает широким набором настроек, с помощью которых можно производить разгон системы, как в автоматическом, так и в ручном режимах.
К всевозможным настройкам для разгона можно получить доступ в пункте меню «AI Tweaker». Данный раздел содержит большое количество настроек для регулировки множества параметров системы, как в ручном - для опытных оверклокеров, так и автоматическом - для новичков, режиме.
Первым на себя обращает внимание пункт «CPU Level Up» – это фирменная функция ASUS для автоматического разгона процессора, предназначенная для пользователей, мало знакомых с разгоном. В данном пункте меню можно ступенчато увеличивать частоту процессора с шагом в 200 МГц. Всего таких ступеней три, то есть данным способом можно поднять частоту процессора на 600 МГц. Также для автоматического разгона системы можно воспользоваться следующим пунктом в меню - «OC Tuner Utility», в данном случае система сама проанализирует себя и немного разгонит процессор и оперативную память.
Пункт меню «AI Overclock tuner» имеет три режима: «Auto», все параметры регулируются системой; «D. O.C. P.» (от DRAM Over Clocked Profile) - режим работы с предустановленными профилями авторазгона системной шины и модулей памяти. Разгон системы производится за счет разгона оперативной памяти и системной шины; «Manual» предлагает ручную регулировку множества параметров системы, таких, например, как изменение множителя процессора, частоты и напряжения питания процессора, памяти, чипсета, таймингов оперативной памяти. Для удобства восприятия, все основные настройки, доступные для изменения в разделе меню «AI Tweaker», были сгруппированы в следующую таблицу:
Осуществить настройку таймингов оперативной памяти можно в пунктах «DRAM Timing Configuration» и «DRAM Driving Configuration» того же раздела «AI Tweaker».
Богатый набор возможностей изменения напряжений поможет более гибкому и качественному разгону компонентов вашей системы, что обязательно оценят все любители разгона.
В пункте «CPU Configuration», меню «Advanced» приводятся спецификации установленного процессора и перечень всех технологий, поддерживаемых процессором. Здесь же можно активировать функцию разблокировки скрытых ядер процессора «ASUS Core Unlocker».
В окне «Hardware Monitor» раздела «Power» можно вести мониторинг:
Помимо этого, в данном разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan и корпусным вентилятором Chassis Q-Fan.
В разделе «Tools» можно получить доступ к встроенной утилите для перепрошивки BIOS ASUS EZ Flash 2, утилите для диагностики сетевого соединения AI NET 2 и утилите Express Gate, позволяющей получить доступ ко многим функциям ПК без загрузки основной операционной системы за счет использования встроенной оболочки Linux. Кроме того, здесь же находится пункт «ASUS O. C. Profile», который позволяет сохранять до 8 вариантов настроек BIOS и быстро между ними переключатся. Возможности разгона
Чтобы проверить возможности разгона материнской платы ASUS M4A89TD PRO мы разгоняли системную шину трехъядерного процессора AMD Phenom II X3 720. Нам удалось поднять тактовую частоту шины до 335 МГц, и это отличный результат, подтверждающий оверклокерскую направленность данной материнской платы.
Для более удобной работы с настройками разгона из операционной системы, в комплекте с материнской платой поставляется специализированная программа для разгона «ASUS TurboV EVO». Данная программа имеет доступный интерфейс, который состоит из трех закладок: «TurboV», «CPU Level Up» и «Turbo Key».
Вкладка «TurboV» позволяет производить разгон системы, как в ручном, так и автоматическом режимах. В случае ручного разгона доступно достаточно большое количество изменяемых настроек.
А вот разгон c помощью «Auto Tuning» сложно назвать удачным. Минут пятнадцать система подбирала параметры разгона при этом выполнила три перезагрузки, но через время просто зависла.
Вкладка «CPU Level Up» позволяет ступенчато, с шагом 200 МГц, увеличивать частоту процессора, и предназначена для пользователей, мало знакомых с разгоном. Всего таких ступеней три, что позволяет увеличить частоту процессора на 600 МГц. Активировать данную функцию можно также из BIOS. Технология CPU Level Up на третьей ступени вызывает тот же разгон что и после манипуляции джампером «ASUS Turbo Key II».
Попавшая в нашу тестовую лабораторию материнская плата ASUS M4A89TD PRO позволила успешно разблокировать «скрытые» ядра процессора. Воспользоваться данной функцией можно с помощью специального переключателя на материнской плате, опциями BIOS или при помощи рассматриваемой нами утилиты.
С помощью данной возможности мы смогли получить из трехъядерного процессора AMD Phenom II X3 720 самый производительный на сегодня процессор компании AMD - Phenom II X4 965, предварительно разблокировав четвертое ядро. Причем, как видно из скриншота, «CPU Level Up» управляет частотой системной шины и множителем памяти, не обращая внимание на то, что у данного процессора свободный множитель. Напряжение питания процессора для увеличения стабильности тоже было увеличено.
При разгоне множитель частоты памяти уменьшается, поэтому даже в разогнанном состоянии частота памяти не выходит за пределы 1333 МГц. Так же можно похвалить эту утилиту за установленные вполне корректно тайминги памяти.
Наконец, третья вкладка программы «ASUS TurboV EVO» - «Turbo Key» позволит слегка увеличить производительность системы путем авторазгона, вследствие всего одного нажатия сочетания клавиш на клавиатуре, с помощью программы, или с помощью переключателя на материнской плате. Тестирование Для тестирования материнской платы ASUS M4A89TD PRO использовалось следующее оборудование:

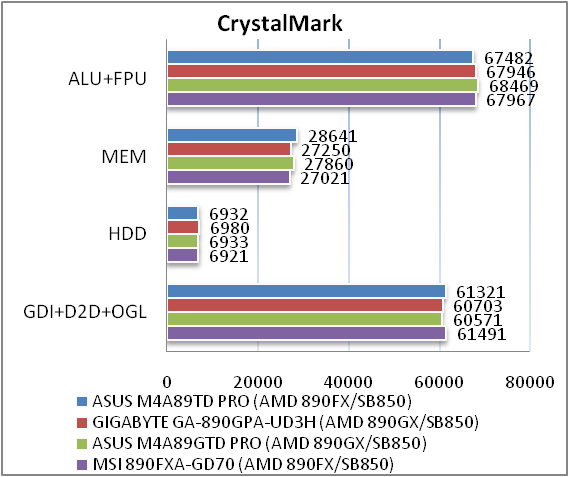

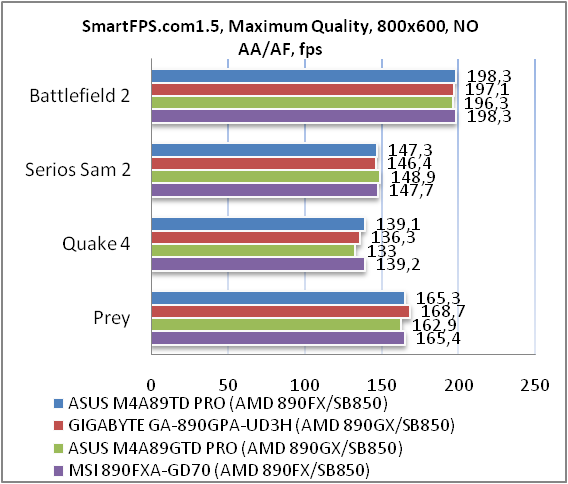

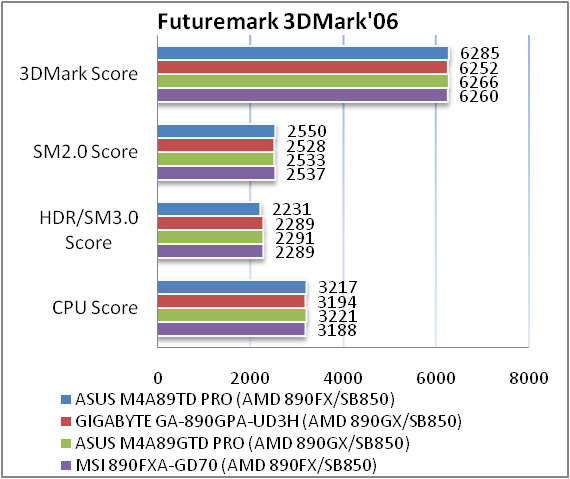

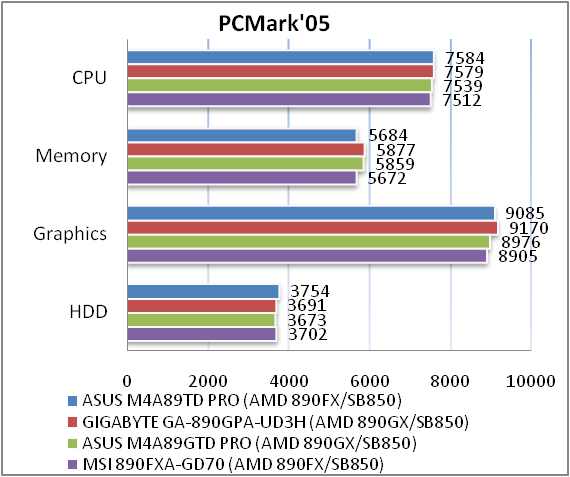

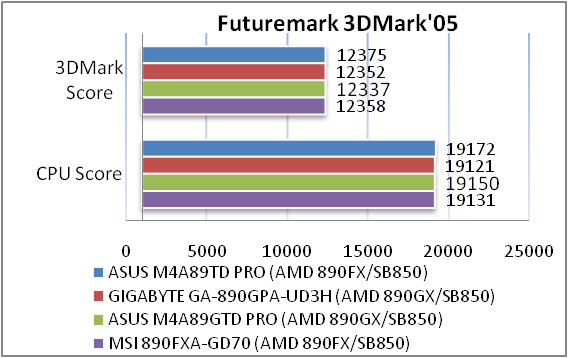

Из результатов тестов можно видеть, что при номинальных режимах работы, материнская плата ASUS M4A89TD PRO ничем не выделяется при сравнении с решениями подобного класса. Сравнение технологий авторазгона ASUS и MSI Компания MSI первой начала устанавливать на материнские платы кнопку авторазгона OC Genie, но, как видно из функционала данной материнской платы, эта идея приглянулась и инженерам компании ASUS. Из недавнего нашего тестирования материнской плату MSI 890FXA-GD70 на схожей системной логике и уже описанного нами выше функционала ASUS M4A89TD PRO можно заключить, что данные продукты являются представителями одного класса. Чтобы определить какой из обладателей системной логики AMD 890FX / SB850 лучше реализует технологию авторазгона, мы попробовали разогнать на них процессор AMD Phenom II X3 720 BE. Для начала посмотрим на энергопотребление систем в номинальном режиме работы. Энергопотребление в номинальном режиме.
В простое системы энергопотребление одинаково у обоих образцов, а вот под нагрузкой материнская плата ASUS M4A89TD PRO потребляет на 12 Вт меньше, чем MSI 890FXA-GD70. Как мы знаем, потребление процессора зависит от напряжения питания и эффективности преобразования узла VRM, который явно лучше реализован инженерами ASUS. В любом случае можно констатировать, что в номинальном режиме ASUS M4A89TD PRO имеет заметно лучшие показатели энергоэффективности. Перейдем к авторазгону.

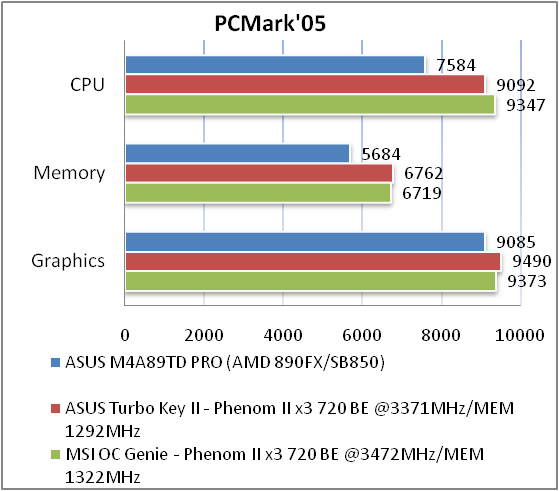

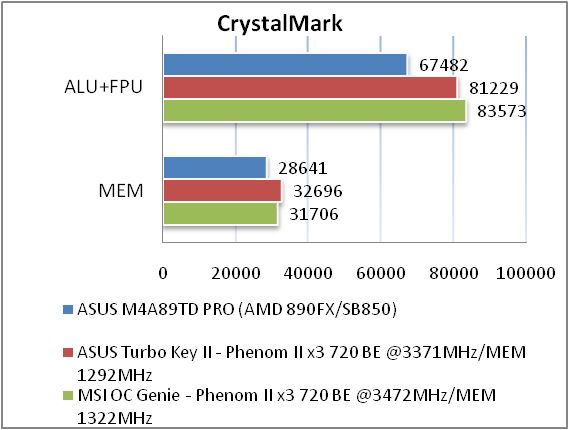

После переключения нами джампера ASUS Turbo Key II, система на ASUS M4A89TD PRO Загрузилась с частотой процессора 3371 МГц, причем его напряжение питания было автоматически увеличено до 1,38 В. Частота памяти при этом составила 1298 МГц, что немного меньше номинальных 1333 МГц. Теперь посмотрим, что может сделать с процессором материнская плата MSI 890FXA-GD70.
Материнская плата MSI 890FXA-GD70 разогнала процессор Phenom II x3 720 BE на 100 МГц лучше оппонента. Причем напряжение питания процессора, автоматически установленное материнской платой, было ощутимо меньше. Но при этом энергосберегающую технологию Cool’n’Quiet, которая уменьшает частоту и напряжение на процессоре во время простоя, логика автоматического разгона отключила. Память на материнской плате также заработала немного быстрее, чем на ASUS M4A89TD PRO. Теперь перейдем к тестам реального прироста производительности в каждом случае.
Не удивительно, что производительность процессора на материнской плате MSI 890FXA-GD70 оказалась выше. Однако подсистема памяти на материнской плате ASUS M4A89TD PRO работала чуть быстрей, несмотря на то, что ее частота была даже немного ниже. Энергопотребление в разогнанном режиме.
В режиме простоя энергопотребление системы на материнской плате ASUS M4A89TD PRO оказалась меньше на 22 Вт, чем у MSI 890FXA-GD70. Это, скорее всего, произошло из-за того, что у последней автоматически отключалась энергосберегающая технология, а у решения ASUS этого не происходило. Как известно энергосберегающие технологии способны вызвать потерю стабильности системы, поэтому два разных производителя для решения этой проблемы пошли разными путями. В ASUS решили не выключать технологию, а просто ощутимо подняли напряжение питания на процессоре. В MSI, наоборот, выключили технологию, а напряжение сильно не завышали. По этой причине в режиме активности система на материнской плате ASUS M4A89TD PRO потребляет на 17 Вт больше, чем MSI 890FXA-GD70. Какую из реализаций технологий авторазгона считать более удачной сказать трудно. В данной ситуации есть достоинства как у ASUS Turbo Key II, так и у MSI OC Genie. Тестирование звукового тракта на основе кодека Realtek ALC892 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудиокодек Realtek ALC892 получил оценку «очень хорошо», что говорит о его качественной обвязке и о том, что большинство пользователей будут удовлетворены качеством звуковой подсистемы на материнской плате ASUS M4A89TD PRO. Выводы Одно из первых решений от компании ASUS на системной логике AMD 890FX / SB850 в лице ASUS M4A89TD PRO получилось очень удачным и сбалансированным. Новый чипсет AMD 890FX обеспечивает поддержку 42-х линий PCI Express 2.0, что открывает перспективы по созданию производительных систем CrossFireX, хотя именно в этом решении с использованием только двух видеокарт, зато в максимально эффективном режиме, используя по 16 линий PCI Express для каждой. Кроме того, благодаря AMD SB850 плата ASUS M4A89TD PRO поддерживает стандарт передачи данных SATA 3.0 и 14 портов USB 2.0. Также материнская плата наделена немалыми возможностями разгона, которые смогут использовать опытные оверклокеры для достижения высоких результатов и простые пользователи, которые желают получить дополнительную производительность. Специально для последних новая серия материнских плат компании ASUS оснащается двумя простыми переключателями: «Core Unlocker», который позволяет активировать заблокированные ядра процессора, и «Turbo Key II», который автоматически разгоняет процессор. В процессе тестирования материнской платы ASUS M4A89TD PRO эти функции показали себя с лучшей стороны. Если ранее функции автоматического разгона были скрыты в BIOS и позволяли разгонять процессор в среднем до 10%, то теперь при помощи переключателя «Turbo Key II» даже не входя в BIOS можно получить более 20 % прироста производительности. Причем технология предусмотрительно понижает частоту памяти, что позволяет использовать обычные модули. А вот систему охлаждения процессора все же придется сменить на более эффективную, так как энергопотребление процессора при активации «Turbo Key II» значительно возрастает. Таким образом, материнская плата ASUS M4A89TD PRO представляет собой интересный продукт для поклонников продукции AMD, которые хотят получить мощную многофункциональную систему и далее наращивать производительность путем разгона и разблокировки неактивных ядер процессора. Однако стоит отметить, что более функциональная модификация ASUS M4A89TD PRO/USB3, которая в дополнение поддерживает и интерфейс USB 3.0, наверняка, окажется более предпочтительной при комплектации новой системы, но переплачивать за поддержку этого порта или нет - решать вам. Достоинства:
Недостатки:
|
