Обзор материнской платы ASUS M4A79T DELUXE/U3S6
Материнская плата ASUS M4A79T DELUXE/U3S6 является своего рода эволюционным вариантом платы ASUS M4A79 DELUXE, которую мы рассматривали ранее и характеризовали как решение для энтузиаста компьютерных игр. Рассматриваемое сегодня решение также использует связку из северного моста AMD 790FX и южного моста AMD SB750, имеет четыре PEG-слота для установки видеокарт, однако, в отличие от более раннего варианта, поддерживает память DDR3 и комплектуется специальной платой расширения ASUS U3S6, которую можно инсталлировать в любой из слотов расширения этой материнской платы. Данная плата расширения реализует интерфейсы SATA 6ГБ/с и USB 3.0 (по два порта каждый) при помощи установленных на ней контроллеров, и сконструирована таким образом, чтобы обеспечить работу данных интерфейсов на полных скоростях. Таким образом, материнская плата ASUS M4A79T DELUXE U3S6 представляет собой продукт отличный от ASUS M4A79 DELUXE и требует отдельного анализа, хотя в остальном рассматриваемая сегодня материнская плата аналогична более раннему продукту и за исключением узла оперативной памяти имеет фактически аналогичный дизайн PCB.
Спецификации материнской платы ASUS M4A79T DELUXE/U3S6:
Материнская плата ASUS M4A79T DELUXE U3S6 поставляется в картонной коробке, оформленной в приятном зеленом цвете. Лицевая сторона коробки примечательна большим логотипом фирменной концепции ASUS «Extreme Design» и несет информацию об основных особенностях упакованного в нее продукта: поддержка USB 3.0, SATA 6ГБ/с, наличие 8+2-фазного стабилизатора питания и комплектация утилитой TurboV. Здесь же присутствуют обязательные логотипы используемого процессорного разъема и поддерживаемых процессоров.
На обратной стороне упаковки приведена краткая наглядная спецификация материнской платы в виде фотографии и сносок. Идущая в комплекте плата расширения U3S6 на изображении инсталлирована в материнскую плату. Здесь же описываются характерные особенности материнской платы ASUS M4A79T DELUXE U3S6, правда, только на английском языке.
Комплект поставки материнской платы ASUS M4A79T DELUXE U3S6 включает в себя следующие элементы:
Все необходимое для сборки и начала работы на ПК в комплектации ASUS M4A79T DELUXE U3S6 присутствует во вполне достаточном количестве.
Материнская плата ASUS M4A79T DELUXE U3S6 принадлежит к форм-фактору ATX и относится к верхнему ценовому диапазону своей категории, в пользу чего свидетельствует наличие сразу четырех слотов PCI Express x16, чего не встретишь в продуктах бюджетного уровня. В связи с такой компоновкой, материнская плата M4A79T DELUXE U3S6 имеет характерные особенности.
Поскольку материнскую плату с четырьмя слотами PCI Express x16 покупают явно для того, чтобы установить в нее только одну видеокарту, актуальным становится вопрос о доступности разъемов SATA и IDE, которые часто могут перекрываться видеокартами в таких комплектациях. В случае с ASUS M4A79T DELUXE U3S6, при установке более двух габаритных видеокарт, будут доступны только два горизонтальных порта SATA, которых будет явно недостаточно. Если установлено только две видеокарты, то проблем с подключением к портам SATA не возникнет, так как по 16 линий PCI Express могут быть выделены только для слотов синего цвета, а их расположение не позволяет видеокартам перекрывать разъемы SATA.
Из остальных особенностей платы ASUS M4A79T DELUXE U3S6 можно отметить наличие разъема для подключения флоппи-дисковода, IDE-разъема, COM-порта и двух кнопок «Power» и «Reset» в нижней части – первые заметно увеличивают ее универсальность, а вторые повышают удобство эксплуатации.
За организацию дисковой подсистемы на материнской плате ASUS M4A79T DELUXE U3S6 отвечает южный мост SB750. Данный чип поддерживает шесть портов SATA 3.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10, причем пять разъемов расположены на плате, а один вынесен на интерфейсную панель. Помимо этого южный мост SB750 управляет 12-ю портами USB 2.0 и содержит IDE-контроллер, позволяющий подключить пару устаревших накопителей. Порты USB распределены на рассматриваемой материнской плате следующим образом: 6 на задней панели и 3 внутренних, причем от каждого внутреннего можно вывести по два разъема.
Расширить возможности дисковой подсистемы и повысить конкурентоспособность материнской платы ASUS M4A79T DELUXE U3S6 призвана идущая в комплекте карта расширения ASUS U3S6. Данная карта использует для подключения шину PCIe x4, совместима с разъемами PCI Express x4/x8/x16, и реализует два порта SATA 6ГБ/с и 2 порта USB 3.0. Как можно видеть на изображении, разъемы SATA будут доступны изнутри корпуса ПК, а USB - со стороны интерфейсной панели.
За поддержку интерфейсов SATA 6ГБ/с и USB 3.0 отвечают хорошо известные по другим материнским платам контроллеры Marvell 88SE9123 и NEC D720200F1 соответственно.
Особенностью данной карты расширения является полноценная поддержка интерфейсов SATA 6ГБ/с и USB 3.0. Полноценную поддержку обеспечивает чип PLX PEX8613-BA50BC, который устраняет ограничения пропускной способности, являясь трехпортовым коммутатором шины PCI Express 2.0. Каждый порт использует четыре линии, таким образом каждому из контроллеров Marvell 88SE9123 и NEC D720200F1 достается по 4 линии, чего достаточно для работы двух устройств на заявленных скоростях. Кроме того, и SATA 6ГБ/с и USB3.0 порты на карте расширения U3S6 обратно совместимы с предыдущими стандартами SATA 3ГБ/с и USB 2.0. Отметим, что саму карту расширения ASUS U3S6, в принципе, можно приобрести отдельно и, установив в свой ПК, расширить его функциональность.
Материнская плата ASUS M4A79T DELUXE U3S6 имеет шесть слотов расширения: четыре PCI Express 2.0 x16, 2 x PCI. Работа слотов PCI Express x16 возможна в следующих режимах: два слота по 16 линий, три слота 16/8/8 линий, или четыре по 8 линий. Это позволяет поддерживать данной плате до четырех видеокарт, соединенных по технологии ATI CrossFireX.
На материнской плате ASUS M4A79T DELUXE U3S6 установлено четыре 240-контактных DIMM разъема двухканальной архитектуры под оперативную память стандарта DDR3 с частотой до 1600 МГц, максимальный объем которой ограничен 16 ГБ.
Чипсет AMD 790FX поддерживает шину HyperTransport 3.0 (HT 3.0) 5200 МТ/с и четыре графических слота PCI Express 2.0 x16. Он оптимизирован для работы с процессорным разъемом Socket AM3 и многоядерными процессорами, обеспечивая высокую производительность и широкие возможности для разгона.
Поддержку процессоров с TDP вплоть до 140 Вт обеспечивает 8-фазный стабилизатор питания, а еще две фазы предназначены для питания интегрированного в процессор контроллера памяти/шины HT. Итого получаем схему питания 8+2 фазы.
Все компоненты стабилизатора питания только качественные: твердотельные конденсаторы японского производства, дроссели с ферромагнитным сердечником, транзисторы с пониженным сопротивлением при переключении состояний Low RDS. Дополнительное питание процессора обеспечивает 8-контактный разъем ATX12V. Такая система питания вполне потянет и новые шестиядерные процессоры AMD Phenom II X6 даже при их разгоне.
Система охлаждения материнской платы ASUS M4A79T DELUXE U3S6 привлекательна на вид и состоит из двух медно-алюминиевых радиаторов на северном мосте и силовых элементах стабилизатора питания процессора и алюминиевого радиатора на южном мосте. Все три радиатора соединены между собой тепловой трубкой.
Радиаторы крепятся к материнской плате с помощью не самых практичных пластиковых подпружиненных защелок. На основания радиаторов южного и северного мостов нанесен вязкий термоинтерфейс. Третий радиатор контактирует с транзисторами стабилизатора питания через термопрокладку. В целом система охлаждения рассматриваемой материнской платы хорошо справляется со своими обязанностями, после продолжительных нагрузок оставаясь просто теплой.
Продолжая тему охлаждения, отметим, что для более равномерного распределения тепла от наиболее критичных к нагреву компонентов, в плату встроен специальный рассеивающий слой Stack Cool 2, а сама плата имеет 6-слойный дизайн. Для предотвращения деформаций материнской платы при установке процессорного кулера на обратной стороне печатной платы имеется специальная опорная пластина.
Звуковая подсистема материнской платы ASUS M4A79T DELUXE U3S6 основана на HDA-кодеке 8-канального звука Raeltek ALC1200, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8112.
На интерфейсную панель ASUS M4A79T DELUXE U3S6 выведены следующие разъемы:
Такой набор выходов вполне способен обеспечить комфортную работу с ПК. BIOS BIOS материнской платы ASUS M4A79T DELUXE U3S6 разработана на основе кода компании AMI и содержит достаточное количество настроек для серьезного разгона или же тонкой настройки системы. Все необходимые для этого настройки функции сосредоточены в разделе «AI Tweaker».
Настройки удобно сгруппированы по группам: в первой группе располагаются настройки для изменения множителя процессора, регулировки частот основных элементов системы.
Чуть ниже можно получить доступ к изменению таймингов оперативной памяти.
Следующая группа настроек позволяет регулировать напряжение питания на основных элементах системы. Для удобства восприятия, все основные настройки доступные для изменения в разделе меню «AI Tweaker» были сгруппированы в следующую таблицу:
В пункте «CPU Configuration», меню «Advanced» приводятся спецификации установленного процессора и перечень всех технологий, которые он поддерживает. Здесь же можно активировать функцию разблокировки скрытых ядер процессора «Advanced Core Calibration».
В окне «Hardware Monitor», меню «Power» можно вести мониторинг:
Помимо этого, в данном разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan и корпусным вентилятором Chassis Q-Fan.
В разделе «Tools» можно получить доступ к встроенной утилите для перепрошивки BIOS ASUS EZ Flash 2, утилите для диагностики сетевого соединения AI NET 2 и утилите Express Gate, позволяющей получить доступ ко многим функциям ПК без загрузки основной операционной системы за счет использования встроенной оболочки Linux. Кроме того, здесь же находится пункт «ASUS O. C. Profile», который позволяет сохранять до 8 вариантов настроек BIOS и быстро между ними переключатся. Возможности разгона
Для того чтобы охарактеризовать возможности разгона материнской платы ASUS M4A79T DELUXE U3S6 мы разгоняли системную шину с использованием трехъядерного процессора. Нам удалось поднять тактовую частоту шины до 335 МГц, и это неплохой результат.
Для более удобной работы с настройками разгона из операционной системы, в комплекте с материнской платой поставляется специализированная программа для разгона «ASUS TurboV», которая позволяет изменять некоторые ключевые настройки системы.
Как известно, материнские платы на южном мосте SB 750 поддерживают функцию разблокировки скрытых ядер процессора, и попавшая в нашу тестовую лабораторию материнская плата ASUS M4A79T DELUXE U3S6 позволила успешно разблокировать четвертое ядро у трехъядерника AMD Phenom II X3 720. Воспользоваться данной функцией можно в BIOS, в разделе «CPU Configuration», меню «Advanced». Тестирование Для тестирования материнской платы использовалось следующее оборудование:

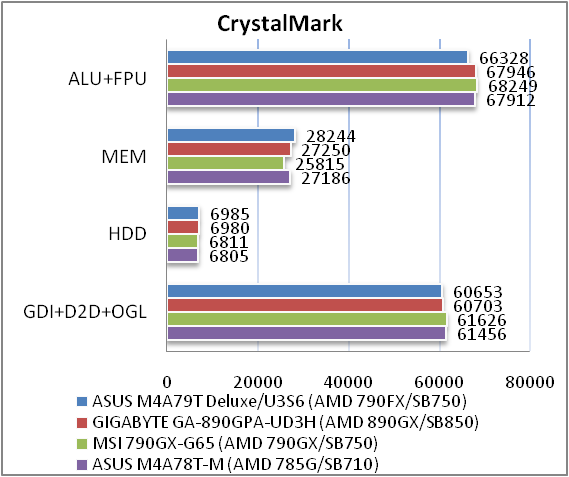

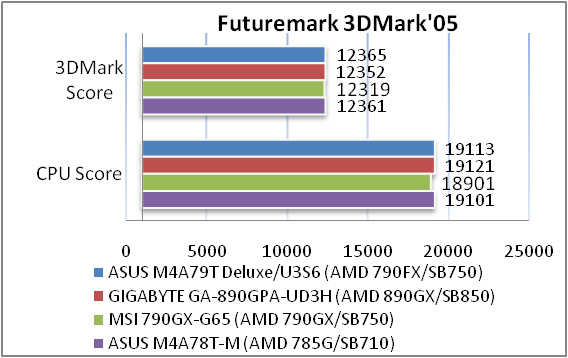

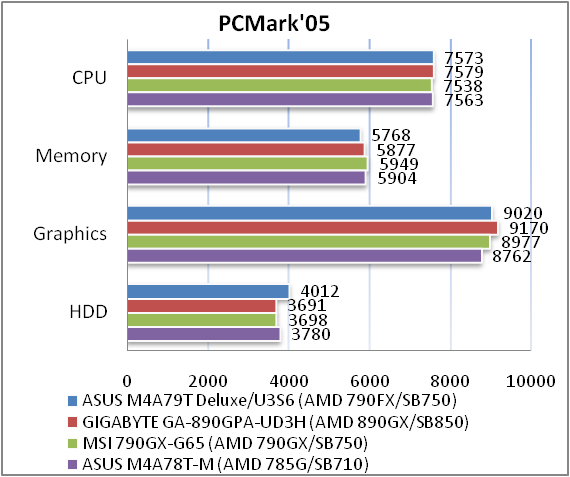

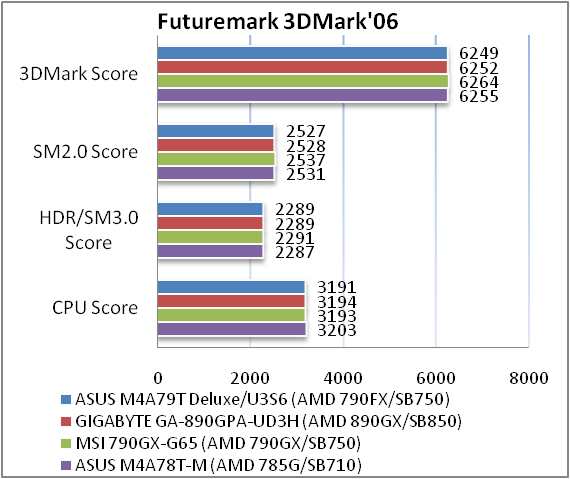

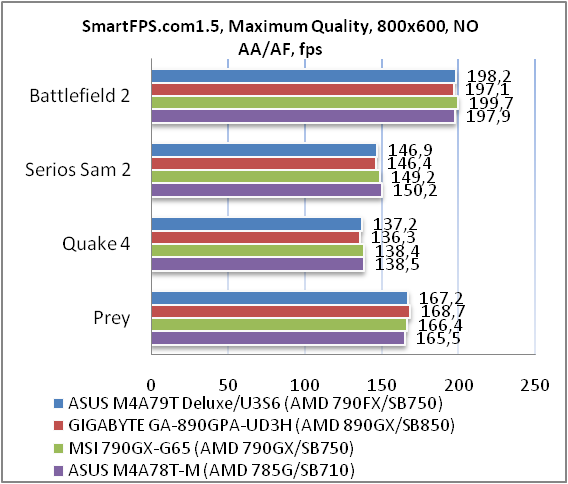

Из результатов тестов можно видеть, что при номинальных режимах работы, материнская плата ASUS M4A79T DELUXE U3S6 ничем не выделяется при сравнении с решениями подобного класса, что говорит об использовании уже хорошо отлаженной версии BIOS. Тестирование звукового тракта на основе кодека Realtek ALC1200 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудиокодек Realtek ALC1200 получил оценку «очень хорошо», что говорит о качественной обвязке аудиокодека и о том, что большинство пользователей будут удовлетворены качеством звуковой подсистемы материнской платы ASUS M4A79T DELUXE U3S6. Выводы Материнская плата ASUS M4A79T DELUXE U3S6 не для всех. Далеко не каждому пользователю требуется наличие на материнской плате сразу четырех разъемов для видеокарт. Данная материнская плата построена на наборе системной логики предыдущего поколения, но ее возможности были увеличены до уровня решений последнего поколения при помощи специальной карты расширения, которая добавляет поддержку устройств с интерфейсами SATA 3.0 и USB 3.0, что не всегда удобно и имеет свои ограничения, однако повышает конкурентоспособность данного решения. Главным преимуществом материнской платы ASUS M4A79T DELUXE U3S6 перед подобными решениями последнего поколения будет, безусловно, цена, и, наверняка, найдутся покупатели, заинтересованные в приобретении решения для создания мощной игровой системы за приемлемую цену, при этом практически ничем не жертвуя в сравнении с новейшими материнскими платами на чипсетах AMD 8-й серии. Достоинства:
Недостатки:
|
