Обзор материнской платы ASUS M4A785D-M PRO

Для домашнего компьютера платформа на системной логике AMD 785G с интегрированным видеоускорителем Radeon HD 4200 и процессором AMD Athlon II смотрится более чем приемлемо с точки зрения соотношения стоимости и производительности. В этом обзоре мы коснемся фирменных технологий серии материнских плат на AMD 785G от компании ASUS, оценим разность производительности при использовании памяти DDR2 и DDR3, а также проверим возможности разгона графического ядра Radeon HD 4200.

В ассортименте компании ASUS на данный момент есть три модели материнских плат с поддержкой памяти DDR3 и четыре с поддержкой памяти DDR2. Охарактеризуем эту серию материнских плат на системной логике AMD 785G/SB710:

    ASUS M4A785-M – базовая модель серии с поддержкой памяти DDR2; ASUS M4A785D-M PRO – улучшена модель с поддержкой памяти DDR2. Ее преимущества заключаются в текстолите, который выполнен по технологии Stack Cool 3, то есть имеет более толстые дорожки питания. Также отрадно, что эта материнская плата оснащается только конденсаторами полимерного типа и имеет в наличии один внешний порт External SATA. ASUS M4A785G HTPC – модель для мультимедийного центра с 10-канальной аудио подсистемой ASUS Absolute Pitch Hi-Fi оптимально воспроизводящей Hi-Fi Blu-ray в качестве 192 кГц / 24 бит, а также с оболочкой Home Theater Gate. Разводка платы отличается во многом от двух предыдущих моделей, а вместо слота PCI она имеет слот PCI Express x1. ASUS M4A785G HTPC/RC – это по сути ASUS M4A785G HTPC, но с пультом дистанционного управления в комплекте. ASUS M4A785T-M - базовая модель серии с поддержкой памяти DDR3; M4A785TD-V EVO – преимуществами моделей «EVO» является наличие специальной памяти SidePort, которая повышает производительность видеоподсистемы на 10-15%, и стабилизатора питания процессора, который поддерживает процессоры со 140 Вт TPD. Так же, как и модели «PRO», версия «EVO» выполнена на текстолите Stack Cool 3, обе оснащаются конденсаторами полимерного типа и имеют внешний порт External SATA.

Из них всего только одна материнская плата ASUS M4A785TD-V EVO выполнена в форм-факторе ATX. «Топовый» вариант мы уже рассматривали, поэтому сегодня хотим поговорить о более массовой модели ASUS M4A785D-M PRO.

 Обзор материнской платы ASUS M4A785D-M PRO

Спецификация материнской платы ASUS M4A785D-M PRO:

Производитель

ASUS

Модель

M4A785D-M PRO

Чипсет

AMD 785G / SB710

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD AM3/AM2+/AM2; серии процессоров Phenom II /Athlon II /Phenom / Athlon /Sempron
Поддержка семейства 45-нм CPU
Поддержка моделей до 125 Вт

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000/1600 МТ/c для AM2 CPU

Используемая память

DDR2 1200(O. C.)/1066/800/667 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

Слоты расширения

1 x PCI Express 2.0 x16
2 x PCI Express x1
3 x PCI

VGA

Встроенное графическое ядро Radeon HD 4200
Максимальное выделение до 512 МБ памяти;
DVI-D с HDCP с максимальным разрешением 2560х1600 @60 Гц
HDMI с максимальным разрешением 1920х1200 @60 Гц
VGA RGB с максимальным разрешением 2560х1440 @75 Гц

Дисковая подсистема

5 x SATA 3.0 Гб/с
1 x External SATA
Поддержка RAID 0, 1 0+1 и JBOD
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой Ethernet-контроллер Realtek 8112L

Звуковая подсистема

8-канальный High-Definition Audio кодек VIA 1708S

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры илм мыши
1 x оптический S/PDIF выход
1 x DVI
1 x D-Sub (VGA)
1 x HDMI
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
1 х External SATA
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

6 x USB
5 х SATA
1 x LPT
1 x IDE
1 х COM
1 x S/PDIF выход
Разъем системной панели

BIOS

8 Mb Flash ROM
PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2

Возможности разгона

Изменение частоты: FSB и GPU, PCI-Express, памяти относительно FSB, скорости шины HyperTransport.
Изменение напряжения на: процессоре, памяти, чипсете.

Фирменные технологии

- ASUS 4+1 стабилизатор питания
- ASUS EPU-4
- ASUS Express Gate
- ASUS Turbo Key
- ASUS GPU NOS
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS CrashFree BIOS
- ASUS AI Nap
- ASUS Q-Fan
- ASUS AI NET 2

Комплектация

Инструкция и руководство пользователя
2 x SATA кабеля
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
DVD с драйверами и утилитами

Форм-фактор Размеры, мм

MicroATX
244 x 244 (9,6"x 9,6")

Сайт производителя

Http://www. asus. com/

Обзор материнской платы ASUS M4A785D-M PRO

Материнская плата ASUS M4A785D-M PRO упакована в компактную коробку из плотного картона зеленого цвета. На лицевой стороне упаковки имеется множество новых красочных пометок о фирменных технологиях и преимуществах, которые вызывают определенный интерес и желание познакомится с ними поближе. В частности отмечается «Xtreme Design», который, по мнению производителя, придает материнской плате большую производительность, защищенность и надежность. Следующая новая отметка относится к фирменной утилите разгона интегрированного графического ядра «GPU NOS». Кроме того, на упаковке подчеркивается использование только конденсаторов полимерного типа и возможность разгона памяти до частоты 1200 МГц.

 Обзор материнской платы ASUS M4A785D-M PRO

С обратной стороны упаковки мы видим привычное для компании ASUS оформление. Внимание опять обращается на утилиту «GPU NOS», а также отмечаются энергосберегающая технология ASUS EPU, быстро загружающаяся Linux-оболочка «Express Gate» и интерфейс HDMI.

Более мелкими ярлыками отмечены функциональные возможности платы ASUS M4A785D-M PRO, такие как:

    Hybrid CrossFireX – увеличивает производительность дискретного графического видеоускорителя за счет интегрированного GPU материнской платы; ASUS Express Gate – использует специальную встроенную операционную систему для быстрого запуска специальных приложений без загрузки основной ОС; ASUS Turbo Key – уникальная функция, которая позволяет выполнять разгон системы нажатием кнопки на передней панели корпуса компьютера; Наличие порта eSATA; Поддержка видеовыходов DVI/HDMI/RGB.

 Обзор материнской платы ASUS M4A785D-M PRO

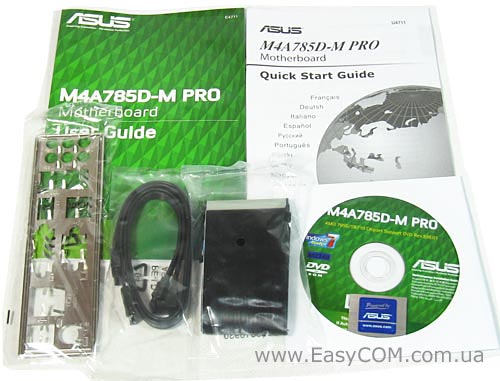

Материнская плата ASUS M4A785D-M PRO удостоилась стандартного комплекта:

    Руководство пользователя; 2 x SATA-кабеля; 1 x кабель UltraDMA 133/100/66; Набор Q-Connector; Заглушка панели портов; DVD с драйверами.

 Обзор материнской платы ASUS M4A785D-M PRO

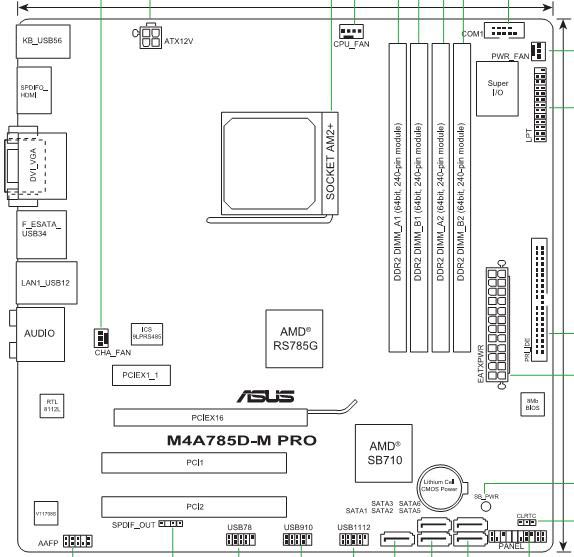

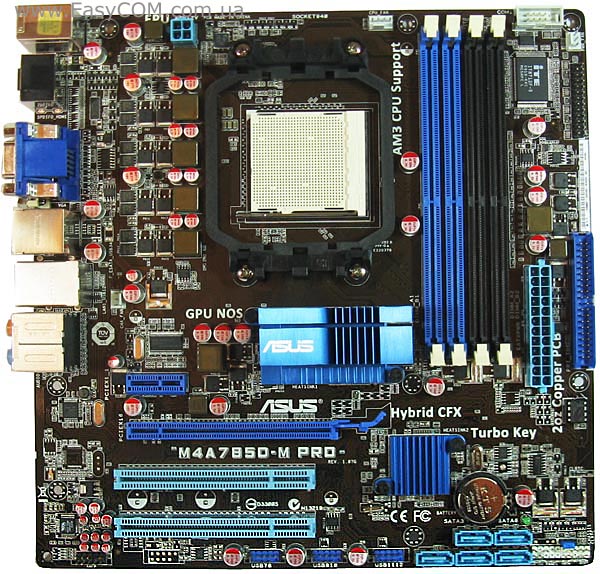

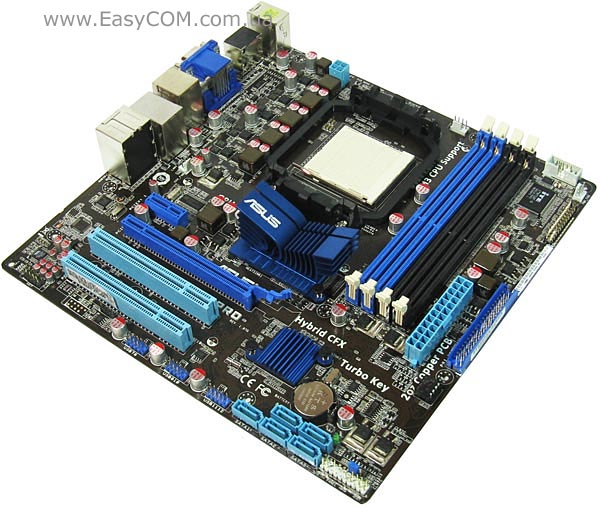

Компоновка материнской платы ASUS M4A785D-M PRO продумана очень хорошо: все разъемы и порты смещены к краю для более легкого и удобного подключения к ним. Все конденсаторы на плате действительно полимерного типа.

 Обзор материнской платы ASUS M4A785D-M PRO

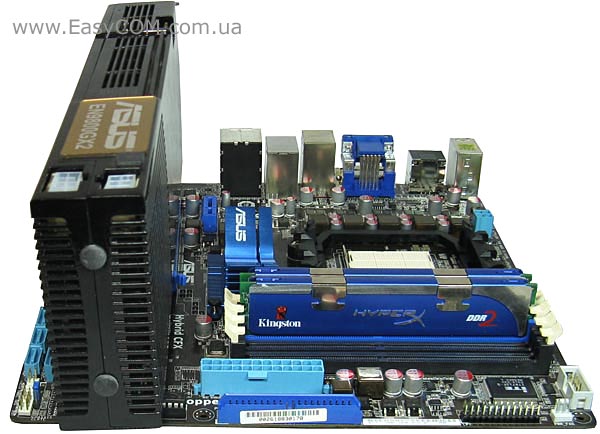

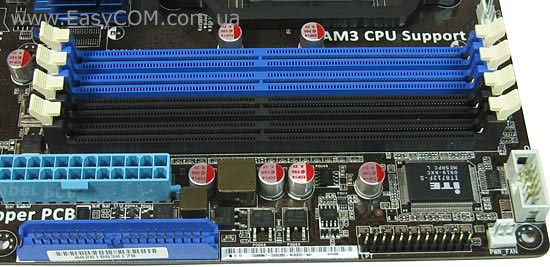

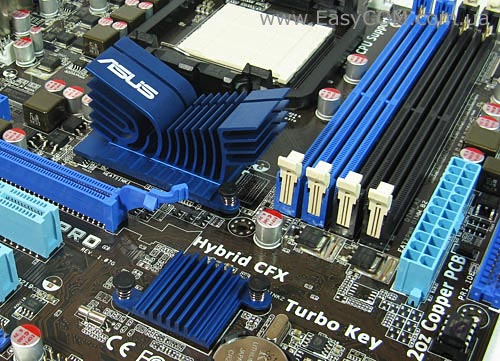

Слоты оперативной памяти находятся очень далеко от разъема PCI Express 2.0 x16, поэтому защелки точно перекрываться не будут.

 Обзор материнской платы ASUS M4A785D-M PRO

На чипах системной логики AMD 785G установлены небольшие алюминиевые радиаторы оригинальной формы. Радиатор на северном мосте срезан внизу, что позволяет устанавливать в слот PCIEx1 карты расширения любой длины.

Во время тестирования температура на радиаторе северного моста составляла 45°С, а при поднятии напряжения питания чипсета на 0,2 В температура радиатора повышалась до значения 55°С. Южный же мост в номинале был достаточно теплым – 51°С. Таким образом, делаем вывод что для большей надежности работы ASUS M4A785D-M PRO требуется организация хотя бы минимального охлаждения в корпусе. Также отметим, что ASUS M4A785D-M PRO имеет преимущество в более надежном типе текстолита. Видимо заметив тенденцию компании GIGABYTE, более высококлассные решения ASUS также стали выполнятся на текстолите с более толстыми дорожками питания, на что указывает надпись «2oz Copper PCB».

 Обзор материнской платы ASUS M4A785D-M PRO

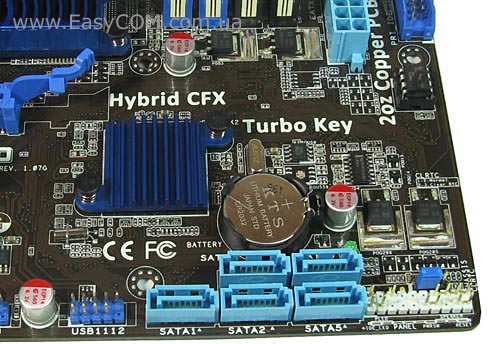

На базе южного моста SB710 реализовано шесть портов SATA II, причем один из них выведен на заднюю панель. Также имеется порт UltraDMA 133/100/66 с возможностью подключения двух PATA-устройств и 12 портов USB, половина из которых размещается на задней панели. Кроме того, можно отметить поддержку организации SATA RAID 0, 1, 0+1 и JBOD, что ранее редко встречалось на платах этого класса.

 Обзор материнской платы ASUS M4A785D-M PRO

Разъема для подключения FDD-накопителей на ASUS M4A785D-M PRO уже нет. Хотя на плате еще остались порты COM и LPT, но они заняли крайне неудобное для подключения место возле слотов оперативной памяти.

 Обзор материнской платы ASUS M4A785D-M PRO

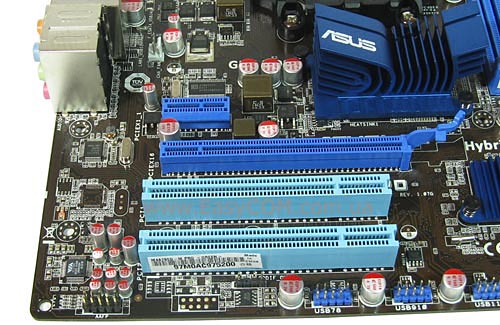

Для установки плат расширения на материнской плате ASUS M4A785D-M PRO имеется два слота PCI, один PCIe х1 и один PCIe х16, причем шина PCI Express соответствует стандарту 2.0.

 Обзор материнской платы ASUS M4A785D-M PRO

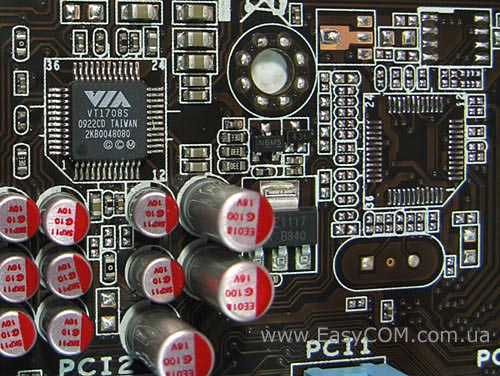

Звуковая подсистема основана на HD-кодеке 8-канального звука VIA 1708S. Рядом с ним можно заметить пустующее место, видимо для установки контроллера FireWire.

 Обзор материнской платы ASUS M4A785D-M PRO

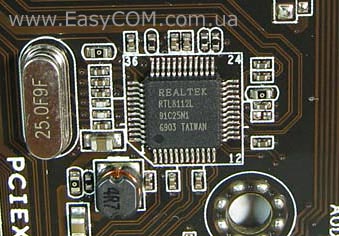

Для поддержки сетевых соединений служит гигабитный Ethernet-контроллер Realtek RTL8112L с поддержкой AI NET2.

 Обзор материнской платы ASUS M4A785D-M PRO

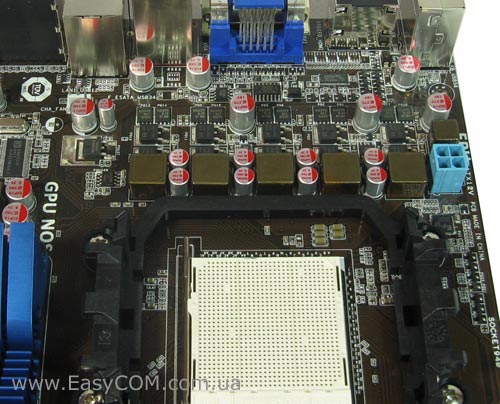

Стабилизатор питания процессора на ASUS M4A785D-M PRO выполнена по 4+1-фазной схеме и позволяет поддерживать процессоры со 125 Вт тепловым пакетом. Учитывая потребление 45 нм процессоров AMD, стабилизатора такой мощности будет вполне достаточно, как для номинальной работы, так и для разгона с небольшим поднятием напряжения. Но сильно поднимать напряжение на процессорах для длительной работы или устанавливать рекорды на ASUS M4A785D-M PRO точно будет рискованным занятием.

Можно отметить, что модели материнских плат на системной логике AMD 785G/SB710 у многих производителей оснащены достаточно простым и не очень мощным узлом питания, видимо учитывая их мультимедийное позиционирование.

 Обзор материнской платы ASUS M4A785D-M PRO

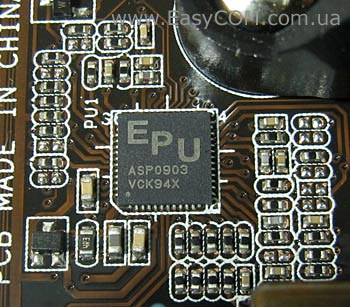

Схема питания основана на ШИМ-контроллере EPU ASP0903 и поддерживает технологию энергосбережения EPU.

 Обзор материнской платы ASUS M4A785D-M PRO

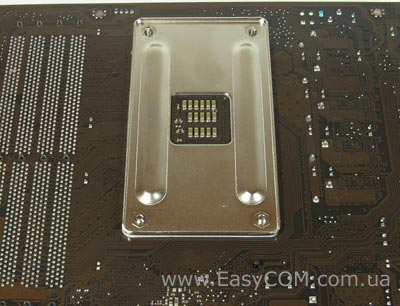

С обратной стороны процессорного разъема имеется металлическая упорная пластина, которая повышает жесткость материнской платы.

 Обзор материнской платы ASUS M4A785D-M PRO

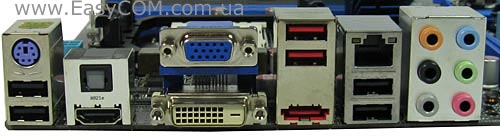

На заднюю панель материнской платы ASUS M4A785D-M PRO выведены следующие порты:
- PS/2 для клавиатуры или мышки,
- шесть разъемов USB,
- разъем RJ45 для сетевых соединений,
- оптический S/PDIF,
- порт eSATA;
- 6 аналоговых разъемов для подключения 8-канального звука;
- разъемы подключения монитора – DVI, D-Sub и HDMI.

 Обзор материнской платы ASUS M4A785D-M PRO

На материнской плате ASUS M4A785D-M PRO есть три разъема для подключения вентиляторов. Для процессорного кулера разъем имеет 4-контактное исполнение с поддержкой PWM-питания, а для корпусной вентиляции 3-контактное.

BIOS

BIOS материнской платы ASUS M4A785D-M PRO включает довольно большое количество настроек, которые предназначены для разгона.

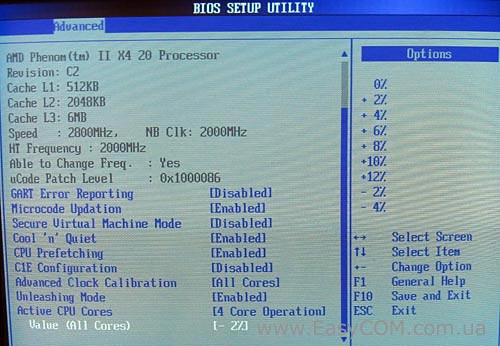

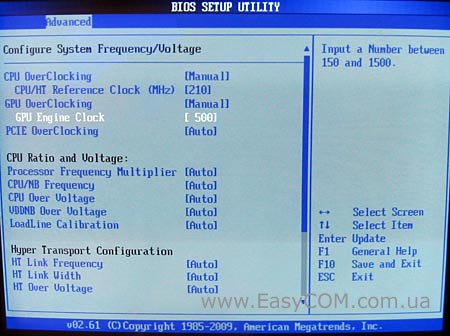

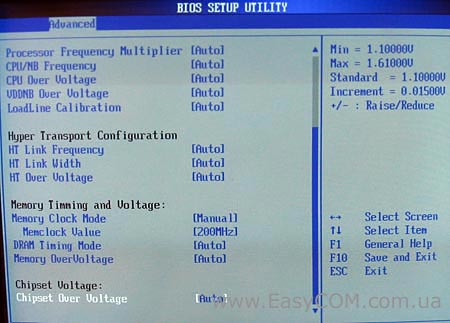

Настройки необходимые для разгона находятся в разделе «Advanced»:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization
AMD Live!
C1E
Advanced Clock Calibration

Опорная частота

CPU/HT Reference Clock

200-550 МГц

1

Overclock Options

2, 5, 8 и 10%

Частота графического ядра

GPU Engine Clock

150 - 1500 МГц

1

Частота шины PCI Express

PCIE Frequency

100-150 МГц

1

Частота памяти DDR2

DRAM Frequency

200/266/333/400/533

Процессорный множитель

Processor Frequency Multiplier

8-max

1
0,5 (для Phenom)

Частота контроллера памяти

CPU/NB Frequency

4x – 20x

1x

 Напряжение на процессоре

CPU Over Voltage

От 1 В до 1,7 В

0,00625 В

Напряжение на встроенном контроллере памяти

VDDNB Over Voltage

От 0,9 В до 1,55 В

0,00625 В

Калибровка питающей линии

LoadLine Calibration

От 0% до 100%

3,225%

Частота шины HyperTransport

HT Link Frequency

200 – 2600 МГц

200 МГц

Напряжение сигналов шины HyperTransport

HT Over Voltage

1,2 – 1,38 В

0,015 В

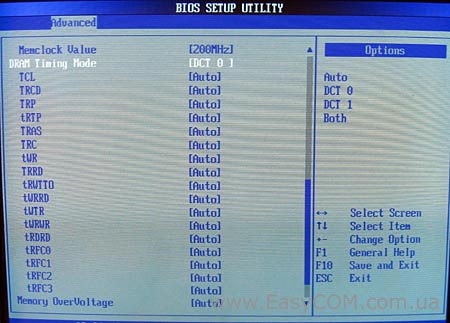

Настройки таймингов памяти

DRAM Timing Mode

TLC, TRCD, TRP, tRTP, TRAS TRC, tWR, tRRD, tWRRD, tRWTTO, tWRRD, tWTR, tWRWR, tRDRD, Trfc0, Trfc1, Trfc2, Trfc3

Напряжение на памяти

Memory OverVoltage

От 1,5 В до 2,445 В

0,015 В

Напряжение на северном мосте

Chipset Over Voltage

От 1,1 В до 1,61 В

0,015 В

Обзор материнской платы ASUS M4A785D-M PRO

Просмотрев настройки BIOS можно понять, что перед нами не простое мультимедийное решение, а уже материнская плата с определенным оверклокерским потенциалом, пусть далеко не экстремальным. Более всего радует наличие возможности увеличения частоты графического ядра Radeon HD 4200 вплоть до частоты 1500 МГц.

 Обзор материнской платы ASUS M4A785D-M PRO

Возможности увеличения напряжения питания на процессоре, чипсете, шине HyperTransport и оперативной памяти также имеются, причем шаг увеличения маленький. Главное чтобы сами компоненты и их узлы питания материнской платы смогли выдержать такие величины напряжений.

Кроме всего прочего можно отметить, что на процессоре можно даже уменьшать напряжение ниже номинального до 1 В, добиваясь тем самым меньшего энергопотребления и нагрева. А вот возможности уменьшить напряжение на чипсете материнской платы ASUS M4A785D-M PRO нет.

 Обзор материнской платы ASUS M4A785D-M PRO

Плата ASUS M4A785D-M PRO имеет достаточно большие возможности по настройке таймингов оперативной памяти.

 Обзор материнской платы ASUS M4A785D-M PRO

В добавок ко всему, чипсет SB710 позволяет разблокировать процессорные ядра. Именно с такими как на фото настройками у Phenom II X3 720 появилось четвертое ядро.

 Обзор материнской платы ASUS M4A785D-M PRO

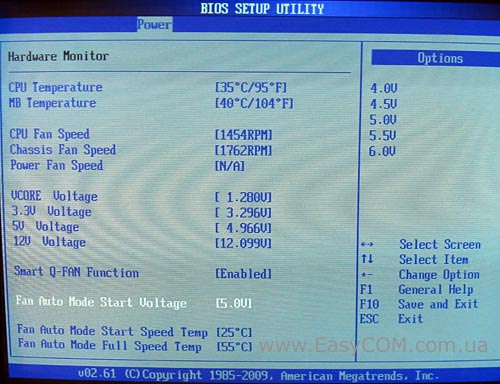

В окне Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и двух вентиляторов;
- напряжением на линиях питания 3,3В, 5В, 12В, и ядре процессора.

Помимо того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера Q-Fan. Оптимально настроить его скорость вращения, а, вследствие, и уровень шума, можно задав значения температур для минимальных и максимальных оборотов.

Фирменные технологии и утилиты

 Обзор материнской платы ASUS M4A785D-M PRO

А арсенале материнской платы ASUS M4A785D-M PRO имеется несколько полезных утилит, которые повышают удобство роботы пользователя с компьютером, а также предназначаются для повышения его производительности. Самой ценной из утилит можно считать технологию ASUS Express Gate. На данный момент эта функция имеется почти на всех новых моделях компании ASUS, причем в не зависимости от класса материнской платы. Этот факт немного выделяет компанию ASUS среди других производителей. Так, например, GIGABYTE больше уделяет внимание надежности и разгонному потенциалу своих материнских плат, обычные же пользователи остаются немного обделенными вниманием. У MSI же есть подобная технология, но она является опциональной для моделей достаточно высокого класса.

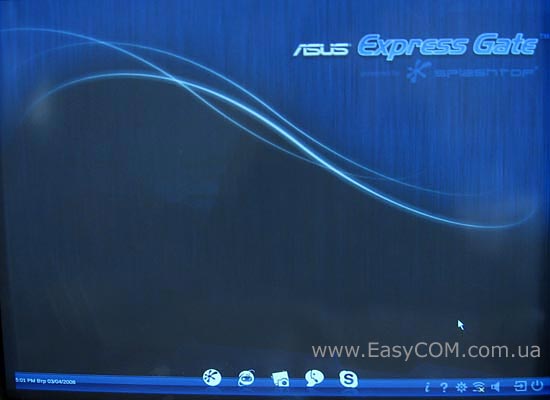

Linux-оболочка ASUS Express Gate не представляет ничего сложного и ей может пользоваться практически каждый пользователь. Она рассчитана не для ежедневной работы, а на тот случай, когда пользователь торопится, например, перед выходом на работу забыл скопировать на «флешку» нужные ему документы или захотел что-то проверить в интернете, предположим электронную почту. Поскольку операционная система Windows загружается достаточно медленно, то ASUS Express Gate иногда может прийтись весьма кстати.

 Обзор материнской платы ASUS M4A785D-M PRO

Остальные утилиты материнской платы преследуют оверклокерские цели. Как уже отмечалось, новой и наиболее интересной является утилита GPU NOS. Учитывая хороший разгонный потенциал интегрированного видеоускорителя Radeon HD 4200, можно было ожидать подобной технологии. GPU NOS должна позволить увеличивать частоту интегрированного ускорителя и напряжение на чипсете прямо из операционной системы.

 Обзор материнской платы ASUS M4A785D-M PRO

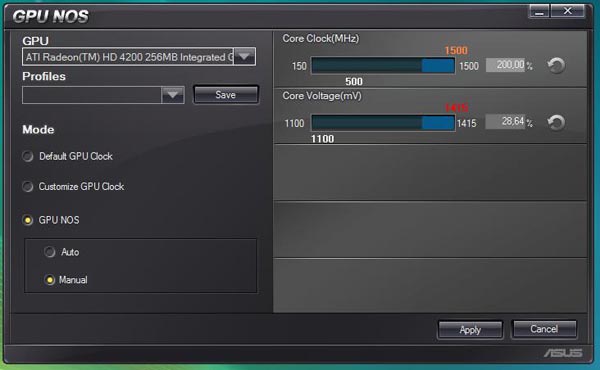

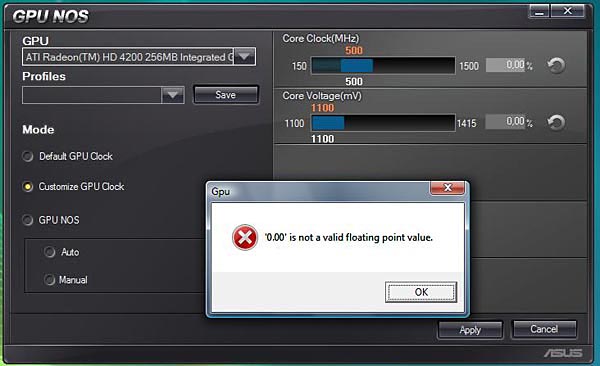

К сожалению, проверить на практике возможности GPU NOS у нас не получилось, так как установленная утилита постоянно выдавала ошибку.

 Обзор материнской платы ASUS M4A785D-M PRO

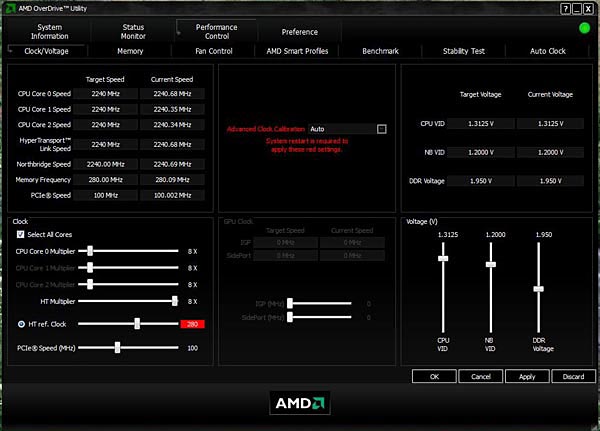

Собственно, разгон интегрированного графического ускорителя можно осуществлять и с помощью популярной утилиты AMD OverDrive. Но у GPU NOS в плане разгона интегрированного ускорителя есть преимущество в возможности увеличения напряжение на чипсете, что при существенном разгоне просто необходимо. С другой стороны, с помощью AMD OverDrive можно разгонять процессор и память, а также поднимать на них напряжение для повышения стабильности.

 Обзор материнской платы ASUS M4A785D-M PRO

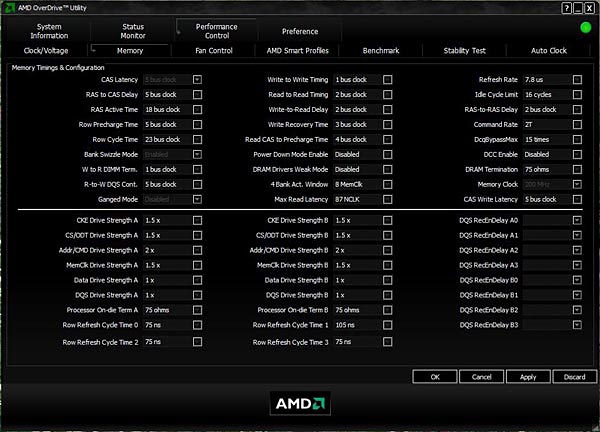

Очень удобно не перегружая компьютер при помощи утилиты AMD OverDrive можно изменять тайминги оперативной памяти.

 Обзор материнской платы ASUS M4A785D-M PRO

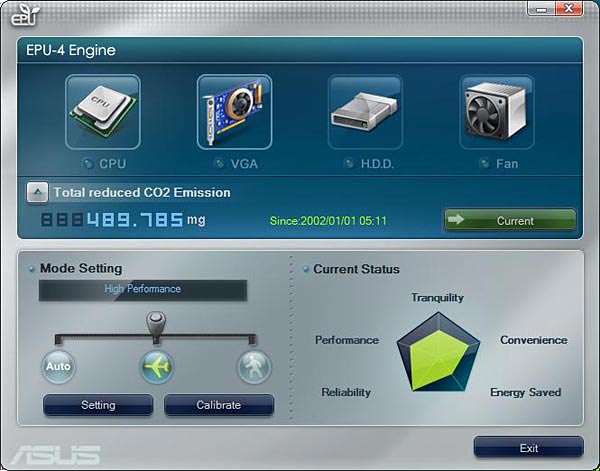

На материнской плате ASUS M4A785D-M PRO реализована уже хорошо знакомая технология энергосбережения ASUS EPU-4 Engine. Эта утилита имеет три режима работы: «максимальный», «минимальный» и «авто». В режиме «авто» утилита запускает технологию AMD Cool'n'Quiet, которая в зависимости от загрузки процессора изменяет частоту и напряжение на процессоре, за счет чего в большей степени и происходит уменьшение расхода электроэнергии.

 Обзор материнской платы ASUS M4A785D-M PRO

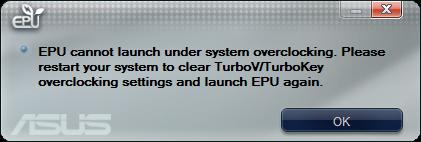

На разогнанной системе утилита ASUS EPU-4 Engine не запускается, но технологию Cool'n'Quiet можно активировать просто из BIOS и операционной системы.

 Обзор материнской платы ASUS M4A785D-M PRO

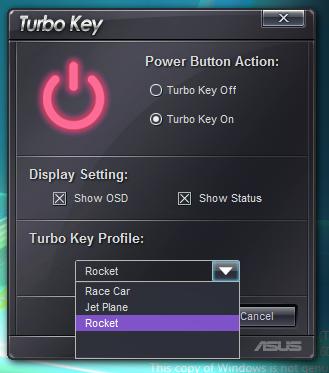

К менее интересным функциям можно отнести «Turbo Key», красочный логотип которой мы видели на упаковке. Эта утилита на материнской плате ASUS M4A785D-M PRO тоже работала не совсем корректно. Данная функция позволяет одним нажатием на кнопку «Power» системного блока разгонять систему по выбранному профилю, а после повторного нажатия на кнопку возвращает систему в номинальный режим работы. В нашем случае на материнской плате ASUS M4A785D-M PRO происходило лишь однократное увеличение частоты, на последующие нажатия на кнопку «Power» утилита и система никак не реагировали.

 Обзор материнской платы ASUS M4A785D-M PRO

Идея с разгоном системы от одного нажатия на кнопку «Power» интересная, но изменить настройки имеющихся профилей нельзя. А самый высокий профиль «Rocket» предусматривает разгон системы лишь на 5% без поднятия напряжения. Первые же два профиля предусматривают разгон системы на 1 и 3%.

Отметим, также, что более функциональную оверклокерскую утилиту ASUS TurboV материнская плата ASUS M4A785D-M PRO, к сожалению, не поддерживает.

Тестирование

Для тестирования материнской платы использовалось следующее оборудование.

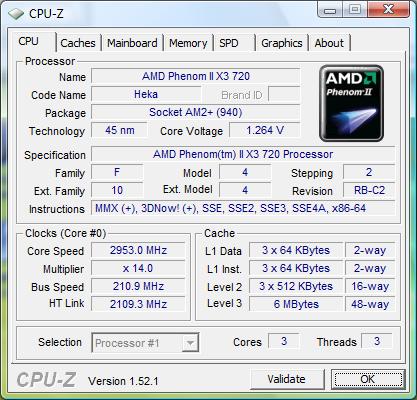

Процессор

AMD Phenom II X3 720, Socket AM3

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

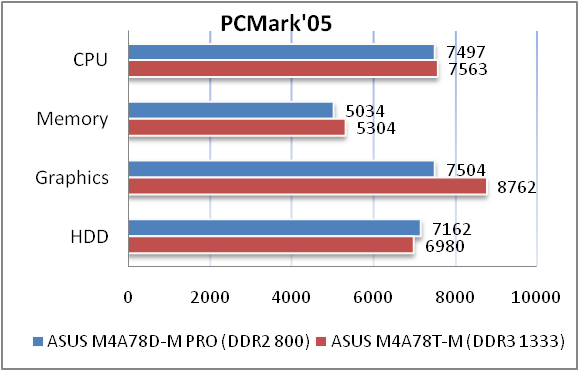

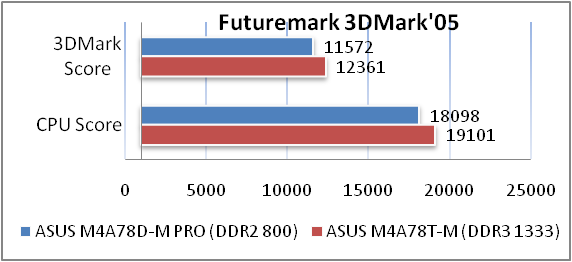

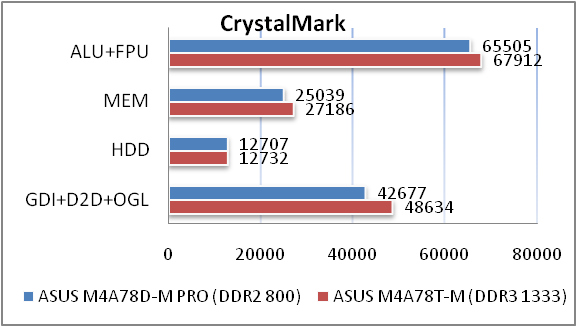

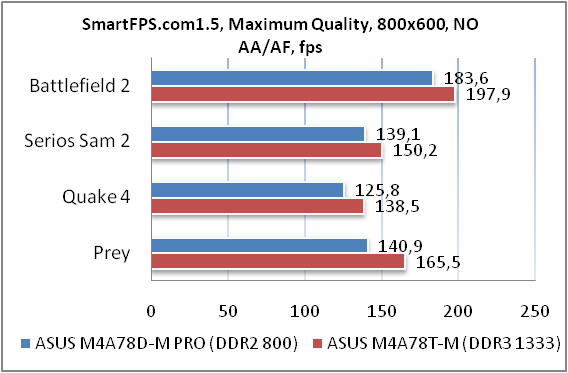

С памятью DDR2-800 система на чипсете AMD 785G работает всего на несколько процентов медленнее, чем с DDR3-1333.

Выбор между памятью DDR2 или DDR3 стоит не очень остро, но в тоже время ситуация такова, что на данный момент материнские платы с поддержкой DDR3 стоят дороже. Модули же памяти по стоимости не сильно отличаются. С другой стороны, в будущем, скорее всего, DDR2 будет уже в дефиците и ее стоимость значительно возрастет. Таким образом, материнские платы с поддержкой DDR2 больше будут актуальны для пользователей которые делают апгрейд компьютера, и уже имеют в наличии модули памяти этого типа.

Производительность видеоускорителя Radeon HD 4200

 Обзор материнской платы ASUS M4A785D-M PRO

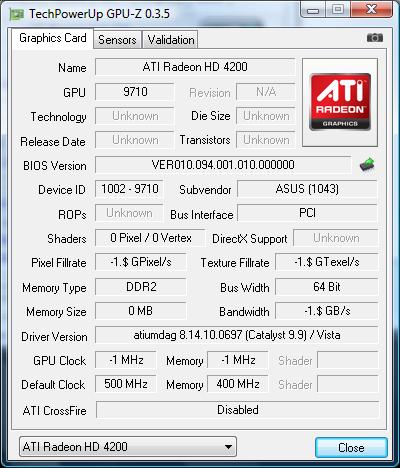

Встроенный графический адаптер Radeon HD 4200 работает на частоте 500 МГц, имеет 40 унифицированных конвейеров, 4 блока ROPs, поддерживает DirectX 10.1, SM 4.1 и OpenGL 2.0.

Подняв напряжение на чипсете материнской платы ASUS M4A785D-M PRO до 1,3 В, графический ускоритель Radeon HD 4200 удалось разогнать до стабильной частоты 970 МГц.

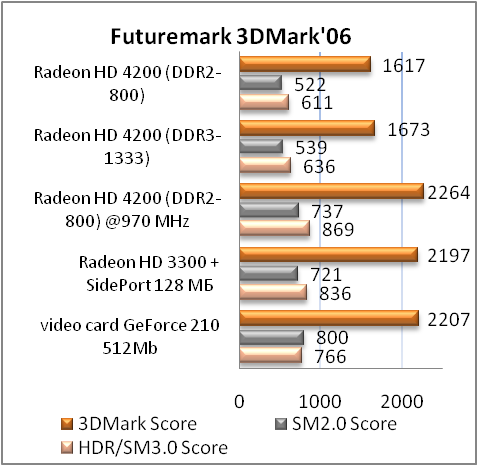

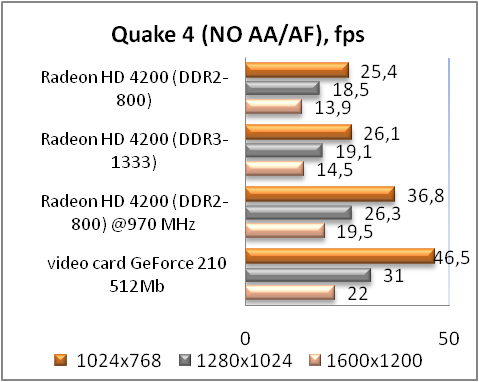

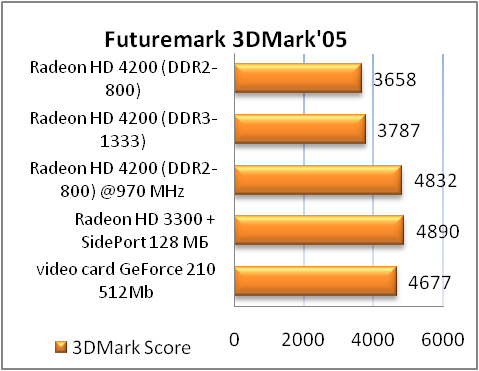

Для сравнения производительности интегрированного графического ядра Radeon HD 4200 мы взяли материнскую плату на чипсете AMD 785G с поддержкой памяти DDR3 - ASUS M4A785T-M, а также дискретную видеокарту бюджетного класса на NVIDIA GeForce 210. Видеокарта нового поколения ASUS EN210/DI/512MD2(LP) оснащена 512 МБ памяти DDR2, которая работает на частоте 800 МГц. Рабочая частота 16 потоковых процессоров составляет 589 МГц. Отметим что стоимость этой бюджетной модели видеокарты на NVIDIA GeForce 210 составляет 55-60$, что не так уж и мало, учитывая что очень близкий уровень производительности можно получить используя интегрированное ядро Radeon HD 4200.

 Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

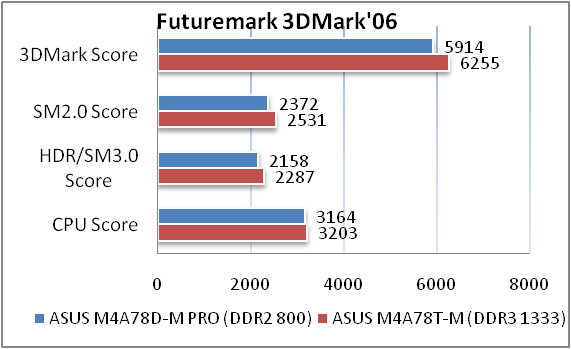

Как видим, память DDR3 все же дает о себе знать, и можно наблюдать небольшое превосходство Radeon HD 4200 на системе с этой памятью. Хотя на деле же подобная разница будет просто несущественна. Самое производительное на сегодняшний день интегрированное видеоядро Radeon HD 3300 в сочетании с выделенной памятью SidePort находится на уровне дискретной видеокарты NVIDIA GeForce 210. Radeon HD 4200 же достигает подобной производительности, только после очень сильного разгона до 970 МГц.

 Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

Обзор материнской платы ASUS M4A785D-M PRO

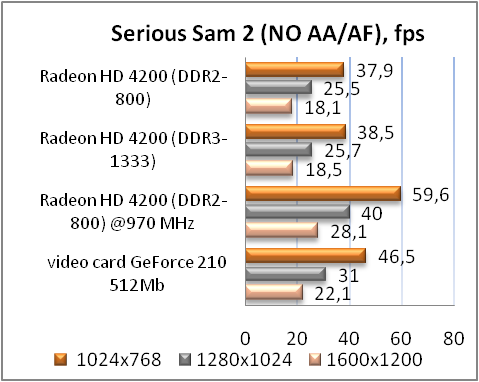

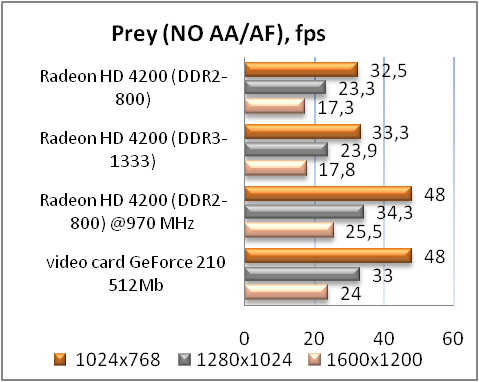

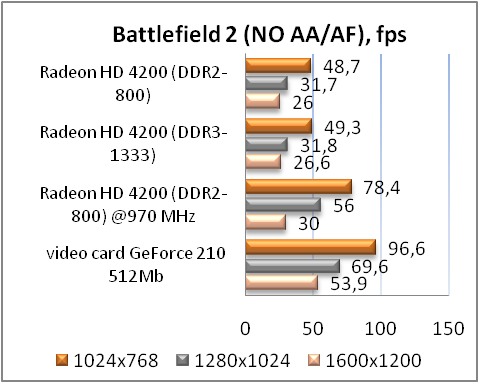

Отрадно, что интегрированный видеоускоритель Radeon HD 4200 может позволить поиграть в некоторые устаревшие 3D-игры со статическим освещением и в режиме без сглаживания. Если производительность видеоподсистемы будет на грани комфортной смены кадров, то  на помощь придет разгон, пусть даже менее сильный, чем 970 МГц. Бюджетная видеокарта NVIDIA GeForce 210 показывает почти двукратное превосходство над Radeon HD 4200 в предложенных играх. Но, опять же, отметим, что любители разгона могут немного исправить эту ситуацию.

 Обзор материнской платы ASUS M4A785D-M PRO

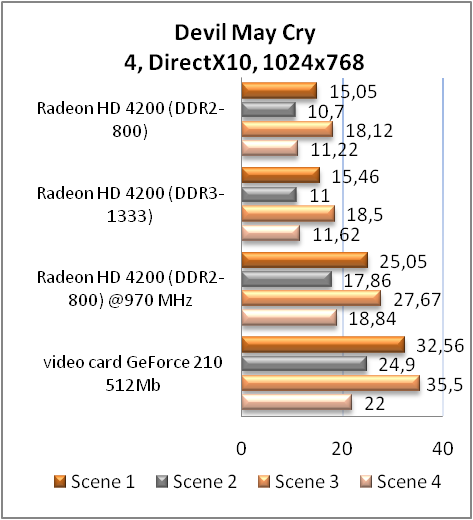

Более современные 3D-игры на DirectX 10 уже будут малоиграбельны. Хотя и возможности внешней видеокарты на NVIDIA GeForce 210 в не самой «тяжелой» игре на низком разрешении также находятся на границе приемлемых значений частоты смены кадров.

Энергопотребление

Какой же источник питания нужен для подобной мультимедийной системы на системной логике AMD 785G? Посмотрим на энергопотребление системы с процессором AMD Phenom II X3 720.

Режим

Простой, Вт

FurMark, Вт

Загрузка процессора, Вт

ASUS M4A785D-M PRO

66

85

119

ASUS M4A785D-M PRO ( Cool’n’Quiet включен)

57

67

119

ASUS M4A785D-M PRO (GPU@970 МГц, 1,2В)

67

91

121

ASUS M4A785T-M

66

85

117

ASUS M4A785T-M с видеокартой NVIDIA GeForce 210

79

109

130

ASUS M4A785T-M ( Cool’n’Quiet) с видеокартой NVIDIA GeForce 210

65

102

130

Пиковое энергопотребление системы во многом будет зависеть от мощности и загрузки установленного процессора. Активное использование интегрированного графического ускорителя способно вызвать увеличение энергопотребления на 20 Вт. Поэтому даже в случае использования очень мощного четырехъядерного процессора для мультимедийной системы в компактном корпусе будет вполне достаточно источника питания мощностью 200 Вт. Если же предполагается использование производительного процессора и видеокарты среднего уровня, то в таком случае можно обойтись источником питания мощностью 300-350 Вт.

Кроме этого видим, что у интегрированного ускорителя Radeon HD 4200 есть таки преимущества по сравнению со слабомощной видеокартой на NVIDIA GeForce 210 как лучшая производительность на ватт энергопотребления.

Тестирование звукового тракта на основе кодека VIA1708S

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.20, -0.15

Очень хорошо

Уровень шума, дБ (А)

-79.3

Средне

Динамические диапазон, дБ (А)

78.4

Средне

Гармонические искажения, %

0.028

Хорошо

Гармонические искажения + шум, дБ(A)

-63.7

Плохо

Интермодуляционные искажения + шум, %

0.074

Хорошо

Взаимопроникновение каналов, дБ

-78.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.063

Хорошо

Общая оценка

Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.06, -0.14

Очень хорошо

Уровень шума, дБ (А)

-79.5

Средне

Динамические диапазон, дБ (А)

78.9

Средне

Гармонические искажения, %

0.028

Хорошо

Гармонические искажения + шум, дБ(A)

-67.4

Средне

Интермодуляционные искажения + шум, %

0.043

Хорошо

Взаимопроникновение каналов, дБ

-73.9

Хорошо

Интермодуляции на 10 кГц, %

0.044

Хорошо

Общая оценка

Хорошо

При тестировании звукового тракта, аудио-кодек VIA1708S показывает просто хорошие результаты, уступая другим встроенным решениям, например чипам компании Realtek.

Выводы

Материнская плата ASUS M4A785D-M PRO является хорошей и вполне соответствующей стоимости основой для мультимедийной или многофункциональной домашней системы. Мы убедились, что платформы на системной логике AMD 785G позволяют просматривать видео высокого разрешения и даже играть в современные 3D-игры при статическом освещении только за счет интегрированного графического ядра, что уже заслуживает определенного восхищения. Кроме того, можно подчеркнуть, что графический ускоритель Radeon HD 4200 имеет достаточно высокий разгонный потенциал, что может позволить увеличить почти вдвое его производительность.

Особенностями же ASUS M4A785D-M PRO по сравнению с остальными моделями на AMD 785G компании ASUS являются поддержка памяти DDR2 и более качественное и надежное исполнение за счет текстолита с утолщенными слоями питания и применения полимерных конденсаторов. Последние особенности позволяют в большей степени надеяться на лучший разгон интегрированного графического ускорителя Radeon HD 4200, который может потребовать увеличения напряжения на чипсете. ASUS M4A785D-M PRO имеет достаточно хорошие возможности разгона, но при этом не сильно радует наличие не самого мощного стабилизатора питания, который поддерживает лишь процессоры с тепловым пакетом 125 Вт. Поэтому сильный разгон четырехъядерных процессоров на этой материнской плате противопоказан.

Достоинства:
- текстолит выполнен по технологии ASUS Stack Cool 3;
- оснащение конденсаторами полимерного типа;
- поддержка технологии ATI Hybrid CrossFireX;
- аппаратное декодирование HD-Video с помощью обновленного видеодекодера UVD 2;
- производительная встроенная графическая система ATI Radeon HD 4200 с возможностью разгона;
- 6 разъемов SATA с поддержкой RAID 0, 1, 0+1 и JBOD;
- три типа видеовыходов;
- технология ASUS Express Gate;
- хорошие возможности для разгона младших моделей процессоров и памяти;
- возможность задания интервала температур для настройки скорости вращения процессорного кулера.

Недостатки:
- не удобное расположение разъемов вывода портов COM и LPT;
- отсутствие поддержки FDD-дисководов;
- 125 Вт стабилизатор питания.

По материалам www. easycom. com. ua



Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
Сервера 3XS SystemsКомпьютеры с поддержкой 3D Vision
S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13
