Обзор материнской платы ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

В сегодняшнем обзоре мы поговорим о материнской плате на системной логике NVIDIA nForce 720D, до этого не попадавшей к нам на тестирование, которая выделяется официальной поддержкой процессоров под Socket AM2/AM2+ и Socket AM3.

Характеристики чипсета NVIDIA nForce 720D следующие:

Поддержка процессоров

AMD Phenom
Athlon 64 X2
Athlon 64

Поддержка разъемов

AM3 , AM2+ , AM2

PCI Express 2.0

+

PCI Express конфигурация

3x1

SATA/PATA поддержка

6/2

NVIDIA MediaShield Storage

+

NVIDIA

MediaShield RAID



0, 1, 0+1, 5

Audio спецификация

HDA (Azalia)

USB порты

12 / 2C

Gigabit Ethernet соединение

1

NVIDIA FirstPacket технология

+

Форм-фактор

ATX



На данный момент у компании ASUS на чипсете NVIDIA nForce 720D имеется три модели материнских плат: M4N78, M4N78 SE и M3N78 SE. Причем две последние практически идентичны функционально, но имеют разные процессорные разъемы, AM3 и AM2+ соответственно. Напомним, что для решений с процессорным разъемом AM3 характерна поддержка памяти DDR3, а для AM2+ - DDR2. Но при этом решения с разъемом AM3 могут работать только с соответствующими процессорами AM3, которые сейчас имеют встроенный контроллер памяти DDR3 и DDR2. В то время как материнские платы с разъемом AM2+ могут работать с фактически любыми процессорами для Socket AM3, AM2+ и AM2.

Индекс SE в названии модели говорит о некотором уменьшении функциональных возможностей – при беглом взгляде на ASUS M4N78 SE и M3N78 SE обращает внимание наличие только двух слотов для оперативной памяти. Материнская плата ASUS M4N78 выглядит более полноценно за счет реализации фирменных технологий ASUS Express Gate, ASUS EPU - 4 Engine, Turbo Key и уже наличия четырех слотов для оперативной памяти, а также 8-канального звукового кодека. Но в этом обзоре речь пойдет о более простой, но пока более интересной из-за универсальности материнской плате ASUS M3N78 SE с процессорным разъемом AM2+.

Обзор материнской платы ASUS M3N78 SE

Спецификация материнской платы ASUS M3N78 SE:

Производитель

ASUS

Модель

M3N78 SE

Чипсет

NVIDIA nForce 720D

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom FX /Phenom X4/Athlon X2/Sempron
Поддержка процессоров с TDP до 125 Вт
Поддержка 45nm Phenom II CPU

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000 / 1600 МТ/c для AM2 CPU

Используемая память

DDR2 1066/800/667/533 МГц
DDR2 1066 поддерживается только AM2+ CPU

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 4 Гб

Слоты расширения

1 x PCIe x16
2 x PCIe x1
3 x PCI

Дисковая подсистема

Южный мост поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0,1,5,10,JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

HDA кодек 6-канального звука Realtek ALC662

Поддержка LAN

NVIDIA nForce встроенный Gigabit MAC с внешним Realtek8211CL-GR PHY

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Радиатор

Разъемы для вентиляторов

1 x CPU

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x LAN (RJ45)
6 x USB 2.0
1 x LPT
1 x COM
6 аудио разъемов

Внутренние порты I/O

6 x USB
4 х SATA
1 x IDE
1 x FDD
1 х S/PDIF выход
1 x CD вход
Аудио разъем фронт-панели
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2

Возможности разгона

Изменение частоты: FSB, HT, PCIE, память.
Изменение напряжения: процессор, память, чипсет.

Комплектация (важное)

1 x SATA кабель
1 x переходник питания SATA
1 x UltraDMA 133/100/66 кабель
Заглушка
Инструкция и руководство к материнской плате
DVD с утилитами и драйверами для Windows Vista и Windows XP

Фирменные технологии

ASUS AI Booster Utility
ASUS C. P.R
ASUS Q-Fan
ASUS AI Gear 2
ASUS AI Nap
ASUS AI NET 2
ASUS MyLogo 2
ASUS CrashFree BIOS3
ASUS EZ Flash 2

Форм-фактор Размеры, мм

ATX
305 x 218

Сайт производителя

Http://www. asus. com/

Драйвера и новую версию BIOS для ASUS M3N78 SE можно скачать здесь.

Все цены на ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

Материнская плата ASUS M3N78 SE упакована в картонную коробку темно-зеленого цвета. На коробке подчеркивается поддержка новых процессоров Phenom и Phenom FX, а также оснащение платы полимерными конденсаторами, что должно повысить ее надежность и долговечность.

Обзор материнской платы ASUS M3N78 SE

C обратной стороны упаковки подчеркивается поддержка шин PCI Express 2.0 и HyperTransport 3.0. Кроме того, с помощью ярлычков на упаковке приводится перечень основных функциональных достоинств материнской платы ASUS M3N78 SE о которых мы и поговорим ниже.

Обзор материнской платы ASUS M3N78 SE

В комплекте с материнской платой ASUS M3N78 SE идут:

    1 x SATA кабель; 1 x переходник питания SATA; 1 x UltraDMA 133/100/66 кабель; Заглушка панели портов ввода-вывода; Инструкция и руководство к материнской плате; DVD с утилитами и драйверами для Windows Vista и Windows XP.

Обзор материнской платы ASUS M3N78 SE

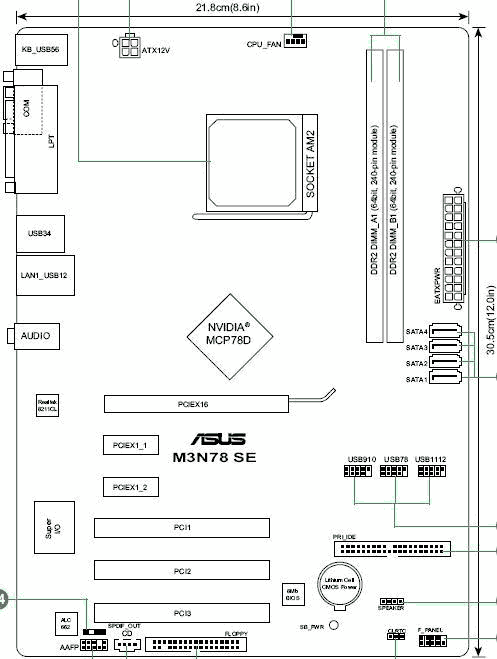

Дизайн материнской платы ASUS M3N78 SE практически не имеет недостатков, которые могли бы помешать при сборке или переконфигурировании системы. Так разъемы питания расположены с краю, и защелки слотов оперативной памяти не будут перекрываться видеокартой в любом случае. Единственное, что условно можно отнести к недостаткам, является низко размещенный разъем для морально устаревшего и почти не используемого сегодня FDD-привода.

Из положительных моментов можно отметить, что ASUS M3N78 SE укомплектована только надежными конденсаторами полимерного типа и дросселями с ферромагнитным сердечником.

В качестве системы охлаждения на материнской плате ASUS M3N78 SE применяется алюминиевый радиатор, который можно часто встретить на других моделях материнских плат этой компании. Во время тестирования радиатор ощутимо грелся, особенно при установке в систему процессора Phenom, так что будущему владельцу желательно иметь корпус с хорошей вентиляцией.

Обзор материнской платы ASUS M3N78 SE

Дисковую подсистему на материнской плате ASUS M3N78 SE можно организовать посредством четырех портов Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 5, 10 и JBOD, а также одного разъем для двух IDE устройств. Портов USB на ASUS M3N78 SE двенадцать, причем шесть из них внутренние, и, помимо того, есть выше упомянутый порт для привода FDD. Контроллер LSI FW322 поддерживает два порта 1394a, один из которых внешний. На материнской плате ASUS M3N78 SE есть два слота PCIE х1, три PCI и слот PCIE х16 с поддержкой шины PCI Express 2.0 – достаточный набор для сборки практически любой системы, кроме, разве что, бескомпромиссно игровой.

Аудиоподсистема ASUS M3N78 SE основана на 6-канальном HDA кодеке Realtek ALC662, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на материнской плате есть еще гигабитный сетевой контроллер, за физический уровень которого отвечает чип Realtek8211CL-GR PHY.

Обзор материнской платы ASUS M3N78 SE

4-фазный стабилизатор питания процессора основан на контроллере RT8855, а также транзисторах NIKOS P75N02LDG и NIKOS P0903BDG. Судя по спецификации, он поддерживает модели процессоров с TDP до 125 Вт.

Обзор материнской платы ASUS M3N78 SE

На заднюю панель выведены следующие порты: PS/2 для клавиатуры, шесть разъемов USB, COM и LPT порт, разъем RJ45 для сетевых соединений и три audio-разъема для 6-канального звука.

Обзор материнской платы ASUS M3N78 SE

Несмотря на полноразмерный форм-фактор, материнская плата ASUS M3N78 SE имеет всего один разъем для подключения вентиляторов - 4-контактный для процессорного кулера.

BIOS

Материнская плата ASUS M3N78 SE использует BIOS, основанный на коде компании American Megatrends. Данная плата вряд ли предназначена для «оверклокеров», но некоторые возможности глубокой настройки и разгона она, все же, имеет. Все эти настройки собраны в следующей таблице.

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool'n'Quiet;
Microcod Updation;
Secure Vitual Machine;
CPU Prefetching;
C1E Configuration

Разгон системы

Overclock Options

3, 5, 7%

Опорная частота

CPU Frequency

200-550 МГц

1

Частота шины PCI Express

PCI-Express Frequency

100 - 150 МГц

1

Процессорный множитель

CPU Multiplier

5-max

1
0,5 (для Phenom)

Напряжение на процессоре

Processor Voltage

Power Saving Mode,
Standart,
+50мВ, +100мВ

Частота шины HyperTransport

Hyper Transport Speed

200 - 1800 МГц

200

Разрядность шины HyperTransport

Hyper Transport Speed Width

8, 16 бит

Частота памяти

Memory Clock Value

533/667/800/1066

Настройка таймингов памяти

DRAM Timing Mode

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tWTR, tRFC0, tRFC1, tRFC2, tRFC3

Напряжение на модулях памяти

Memory Over Voltage

1,85 – 2,24375 В

0,00625 В

Напряжение на чипсете

Chipset Voltage

+50мВ, +100мВ, +150мВ

Обзор материнской платы ASUS M3N78 SE

Разгон процессора до 7 % можно осуществить через настройку «Overclock Opions» или в ручном режиме, задавать частоту тактового генератора вплоть до 550 МГц.

Обзор материнской платы ASUS M3N78 SE

На процессоре можно лишь немного повысить напряжение, что может понадобится не обязательно при разгоне.

Обзор материнской платы ASUS M3N78 SE

Как обычно, на ASUS M3N78 SE есть возможность для тонкой подстройки таймингов и подтаймингов оперативной памяти.

Обзор материнской платы ASUS M3N78 SE

Также есть возможность увеличить напряжение на чипсете и модулях оперативной памяти. Такого набора настроек должно быть достаточно для некоторого разгона процессора.

Обзор материнской платы ASUS M3N78 SE

В окне Hardware Monitor можно следить за:

    температурой процессора и материнской платы; скоростью вращения процессорного кулера; напряжением на линиях питания 3.3В, 5В, 12В, и ядре процессора.

Также, в этом разделе можно активировать функции автоматического управления скоростью вращения вентилятора «CPU Q-Fan Control» для процессорного кулера. При этом можно задать границы температур в которых будет производиться регулирование скоростью вращения.

Разгон на ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

Тактовый генератор материнской платы ASUS M3N78 SE с двухъядерным процессором смог заработать на частоте 264 МГц, что нельзя считать очень хорошим показателем.

Обзор материнской платы ASUS M3N78 SE

На четырехъядерном процессоре Phenom система разогналась также до 260 МГц. Но это уже хороший показатель, хотя при таких возможностях поднятия напряжения и при наличии не очень мощного узла питания - рассчитывать на хороший разгон не приходится.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

Обзор материнской платы ASUS M3N78 SE

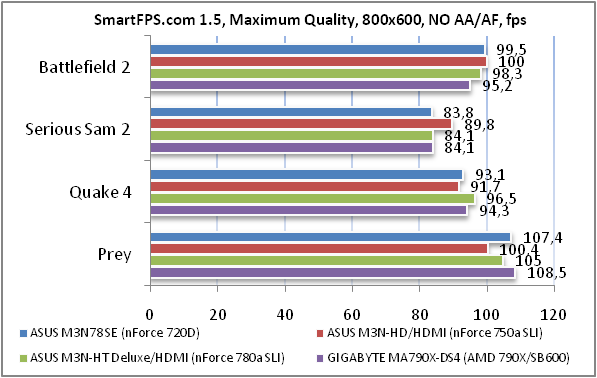

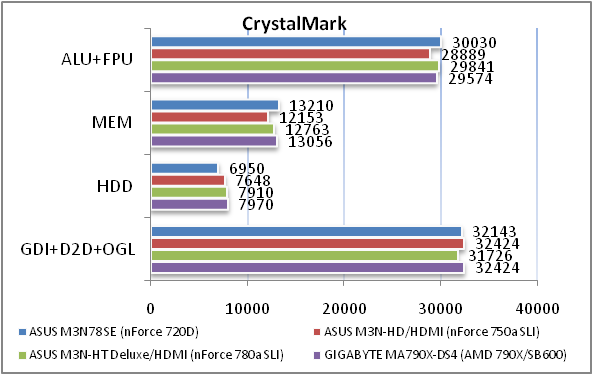

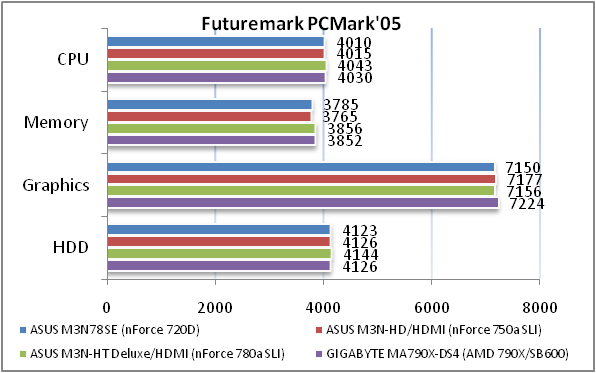

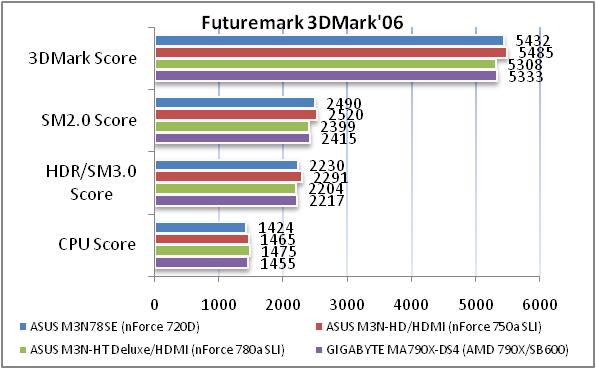

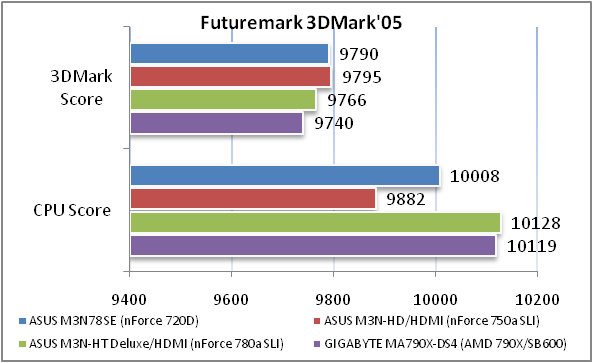

Материнская плата ASUS M3N78 SE по уровню производительности не выделяется среди решений этого же класса.

Тестирование звукового тракта на основе кодека Realtek ALC662

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.13

Очень хорошо

Уровень шума, дБ (А)

-80.8

Хорошо

Динамический диапазон, дБ (А)

80.7

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.7

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-79.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.306

Средне

Общая оценка

Хорошо

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.20, -0.34

Хорошо

Уровень шума, дБ (А)

-83.4

Хорошо

Динамические диапазон, дБ (А)

83.4

Хорошо

Гармонические искажения, %

0.0031

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.2

Средне

Интермодуляционные искажения + шум, %

0.021

Хорошо

Взаимопроникновение каналов, дБ

-79.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.019

Очень хорошо

Общая оценка

Очень хорошо

И хотя на плате используется не совсем современный 6-канальный звуковой кодек, обвязка его выполнена на достаточно высоком уровне.

Выводы

Несмотря на достаточно большие возможности расширения, материнская плата ASUS M3N78 SE является в некотором роде упрощенным и удешевленным решением, в большей степени предназначенным для «рабочих» систем. Также немного устаревшим для домашнего пользователя может показаться панель ввода/вывода и 6-канальный звуковой кодек, в то время как на большинстве современных материнских плат устанавливается 8-канальный. К тому же, возможно, для кого-то будет не хватать контроллера FireWire. Несмотря на это, в BIOS платы ASUS M3N78 SE можно найти некоторое количество настроек, с помощью которых можно добиться среднего разгона младших серий процессоров.

Достоинства:

    поддержка шины Hyper Transport 3.0; поддержка шины PCI Express 2.0; 3 слота PCI; 12 портов USB.

Недостатки:

    только один разъем для подключения вентиляторов; один PS/2; два слота для оперативной памяти; отсутствие внешнего S/PDIF выхода; невысокие возможности разгона.


Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
