Обзор материнской платы ASUS M3N78-EMH HDMI
В этот раз мы имеем возможность протестировать материнскую плату на новом наборе системной логики компании NVIDIA с интегрированным графическим ускорителем, который поддерживает шину HyperTransport 3.0 и, значит, полноценно совместим с процессорами Phenom. На сегодняшний день ведущими разработчиками и главными конкурентами в области чипсетов для процессоров AMD являются компании NVIDIA и AMD, которые, к тому же, являются ведущими производителями графических процессоров, всем известных GeForce и ATI Radeon. Обе этой весной представили свои наборы системной логики с интегрированными графическими ядрами. У компании NVIDIA в портфолио оказалось сразу три вариации чипсета MCP78 – GeForce 8100, 8200 и 8300, которые отличаются набором функций работы с HD-видео и рабочими частотами встроенного графического процессора. А компания AMD, похоже, ограничилась только двумя чипсетами – AMD 780G/V со встроенными видеоядрами Radeon HD 3200/3100 соответственно. Интересной особенностью новых решений является не только наличие поддержки DirectX10, но и способность взаимодействовать с внешними видеокартами, позволяя повышать производительность системы или снижать энергопотребление. NVIDIA называет подобную технологию как NVIDIA Hybrid SLI, а режимы GeForce Boost и HybridPower. Недостатком этой технологии, является то, что поддерживают ее далеко не все видеокарты. На данный момент Hybrid SLI распространяется только на последние разработки и бюджетные решения. Так поддержку режима GeForce Boost имеют только - GeForce 8500 GT и GeForce 8400 GS, а отключение внешнего ускорителя, т. е. режим HybridPower, осуществляется только для GeForce 9800 GTX и GeForce 9800 GX2. Через определенное время этот перечень видеокарт может пополниться, но пока он, как видите, очень ограничен. Помимо того, работа по технологии SLI относительно слабого интегрированного ускорителя с целью повышения производительности графики имеет смысл только с соответствующими ей по возможностям внешними видеокартами, этим и объясняется совместимость GeForce Boost только с предложениями сегмента mainstream. В презентации оговаривалось, что прирост производительности в таком случае может увеличиться на 40%. Вот нам и стало интересно проверить этот факт, поэтому кроме стандартного тестирования материнской платы ASUS M3N78-EMH HDMI, мы проведем еще несколько дополнительных тестов, используя видеокарты XpertVision 8400GS 256 MB, XpertVision 8500GT 256 MB и GIGABYTE GeForce 9800 GTX.
Спецификация материнской платы ASUS M3N78-EMH HDMI:
Все цены на ASUS M3N78-EMH HDMI
Материнская плата ASUS M3N78-EMH HDMI упакована в небольшую темно-зеленую картонную коробку. На коробке подчеркивается поддержка новых процессоров Phenom и Phenom FX, наличие шины HyperTransport 3.0 и интегрированного графического ядра, поддерживающего функции GeForce Boost и HybridPower.
В комплекте с материнской платой ASUS M3N78-EMH HDMI идут:

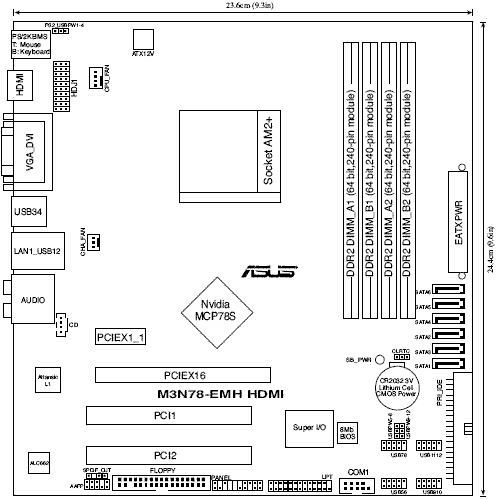

Дизайн материнской платы ASUS M3N78-EMH HDMI не сильно отличается от референсного варианта компании NVIDIA, но, все же, сравнивая их, можно заметить несколько отличий. Причем решение компании ASUS смотрится несколько хуже с точки зрения удобства для подключения. Во-первых, ASUS M3N78-EMH HDMI выполнена на чуть укороченном по ширине PCB, поэтому правый край платы будет немного «свисать» в корпусе. Во-вторых, разъем IDE распаян параллельно текстолиту, к тому же, очень низко, под слотами PCI, размещен разъем FDD, отчего подключенный к нему шлейф будет не совсем просто уложить в корпусе.
Пассивная система охлаждения на материнской плате ASUS M3N78-EMH HDMI хотя и выглядит попривлекательней, чем на «референсе» от NVIDIA, но вряд ли она будет более эффективней, так как площадь рассеивания у нее осталась приблизительно такой же.
Дисковую подсистему на материнской плате ASUS M3N78-EMH HDMI можно организовать посредством шести портов Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 5, 10 и JBOD, а также одного разъем для двух IDE устройств. Портов USB на ASUS M3N78-EMH HDMI двенадцать, восемь из них внутренние, помимо того есть COM и LPT порты. Наличие дежурного питания на материнской плате можно проконтролировать при помощи небольшого зеленого светодиода.
На материнской плате ASUS M3N78-EMH HDMI один слот PCIE х1, один PCIE х16 с поддержкой шины PCI Express 2.0, а также два слота PCI. Аудиоподсистема ASUS M3N78-EMH HDMI основана на 8-канальном HDA кодеке Realtek ALC883, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на материнской плате есть еще гигабитный сетевой контроллер за физический уровень которого отвечает чип от Atheros.
Стабилизатор питания на материнской плате ASUS M3N78-EMH HDMI только трехфазный. Причем, можно отметить, что на материнской плате надежные полимерные конденсаторы присутствуют только в узле питания процессора. Также не много радости вызывает использование на ASUS M3N78-EMH HDMI очень простого типа дросселей.
При помощи большого джампера возле панели разъемов ввода/вывода осуществляется переключение между DVI и HDMI видеовыходами.
На заднюю панель выведены следующие порты: PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, разъем RJ45 для сетевых соединений, шесть audio-разъемов для 8-канального звука.
Кроме разъема для процессорного кулера, на материнской плате ASUS M3N78-EMH HDMI есть только один 3-контактный разъем для корпусного вентилятора. BIOS В материнской плате ASUS M3N78-EMH HDMI используется AMI BIOS. Настроек необходимых для разгона в BIOS на самом деле не очень много:
В BIOS материнской платы ASUS M3N78-EMH HDMI есть небольшое количество настроек предназначенных для разгона.
Из настроек повышающих стабильность можно отметить изменение напряжения питания модулей оперативной памяти и поднятие на 0,15 В напряжения на процессоре.
Частоту тактового генератора можно менять, как в ручную от 200 до 300 МГц, так и с помощью функции разгона «Overclock Options» на 3, 5, 7%.
Частоту шины HyperTransport даже для процессоров AMD K8 можно регулировать в полном диапазоне стандарта 3.0.
Также в BIOS есть возможность для тонкой подстройки таймингов и подтаймингов оперативной памяти.
В окне Hardware Monitor можно следить за:
Кроме того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера Smart Q-Fan. Причем есть возможность задать параметры регулятора скорости вращения указав стартовое напряжение питания (от 4 до 6 В с шагом 0,5 В) вентилятора, и температуру процессора соответствующую минимальной (от 25ºС до 48ºС) и максимальной (от 51ºС до 75ºС) скорости его вращения. Но (!) в последней на момент тестирования версии BIOS 0409 функция Smart Q-Fan не работала, т. е. ее активация не приводила к каким-либо изменениям скорости вращения кулера.
Не очень утешительный вердикт для любителей разгона – материнская плата ASUS M3N78-EMH HDMI смогла запуститься лишь при частоте тактового генератора в 220 МГц. Тестирование звукового тракта на основе кодека Realtek ALC883 Общие результаты (RightMark Audio Analyzer)
Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

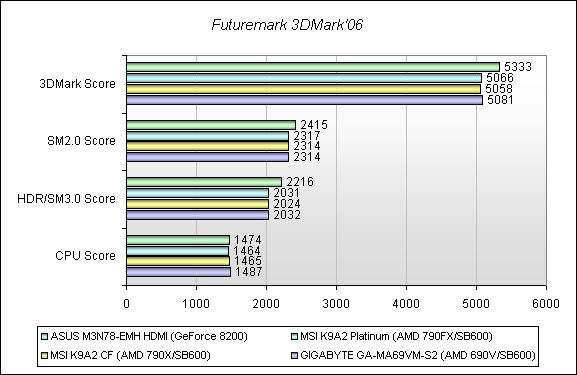

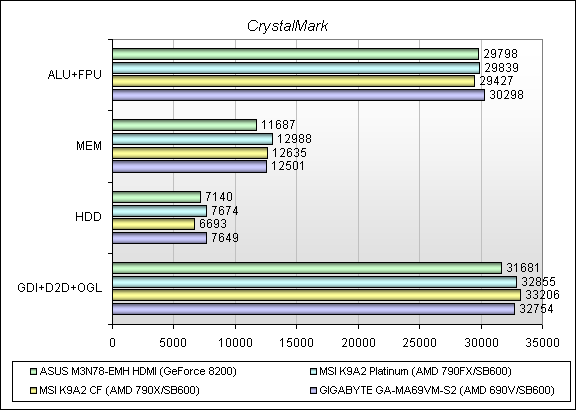

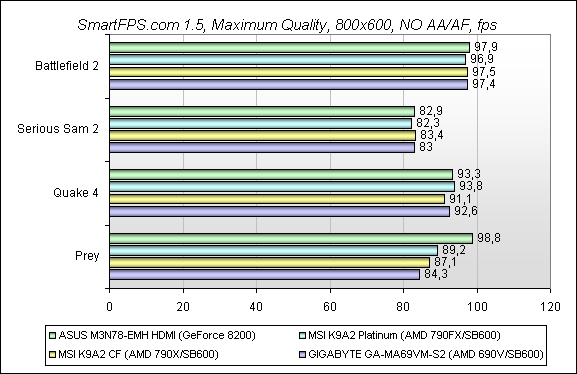

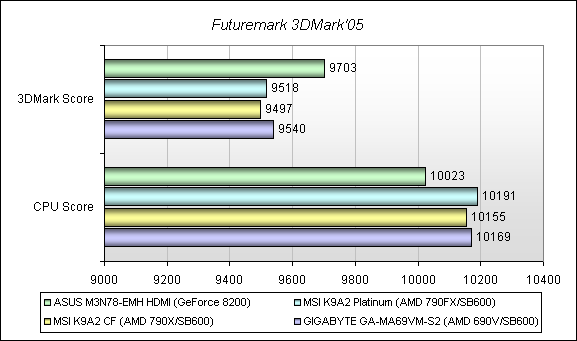

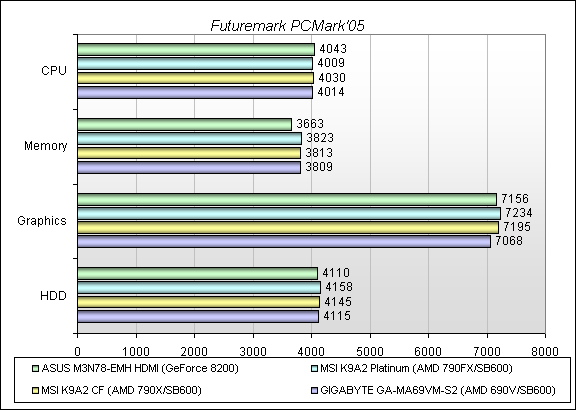

Материнская плата ASUS M3N78-EMH HDMI по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы ASUS M3N78-EMH HDMI на интегрированном видеоускорителе NVIDIA GeForce 8200
Графический процессор NVIDIA GeForce 8200 работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0.
Жаль, что у нас нет возможности сравнить показатели производительности еще и с последними интегрированными графическими решениями компании AMD чипсетов AMD 780G/V. Но, судя по полученным показателям, новая серия NVIDIA GeForce 8 стала почти вдвое производительней предыдущих поколений интегрованных ускорителей NVIDIA GeForce 7 и AMD 690G/V (Radeon X1250/X1200). Так как материнская плата ASUS M3N78-EMH HDMI поддерживает технологию Hybrid SLI, то эти качества мы просто не могли обойти стороной. Дополнительно для тестирования мы использовали видеокарты XpertVision 8400GS 256 MB, XpertVision 8500GT 256 MB.
Спецификация видеокарты XpertVision 8400GS 256 MB:
Спецификация видеокарты XpertVision 8500GT 256 MB:
На момент тестирования уже были опубликованы драйверы NVIDIA ForceWare 175.16 WHQL с поддержкой функции GeForce Boost на GeForce 8500 GT и GeForce 8400 GS, а также с поддержкой HybridPower на GeForce 9800 GX2 и GeForce 9800 GTX. Кроме того, для тестирования в материнскую плату мы прошили последнюю версию BIOS 0409, которая также, по идее, поддерживает Hybrid SLI.
После включения технологии Hybrid SLI в системном трэе появляется зеленый значок. В связке с видеокартами на GeForce 8500 GT и GeForce 8400 GS можно переключаться между режимом раздельной работы графических ускорителей и совместной (Boost Performance). В случае работы системы с видеокартой GeForce 8500 GT утилита GPU-Z не зафиксировала включенной технологии Hybrid SLI.
Хотя драйверы Windows наглядно демонстрировали обратное.

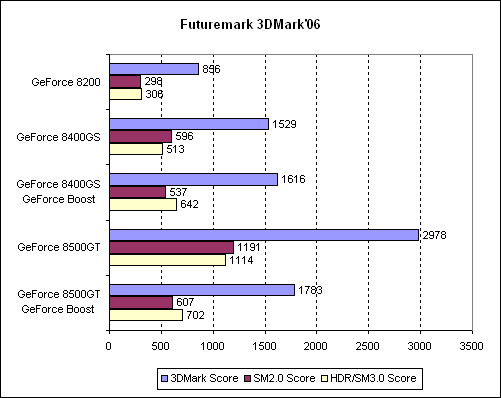

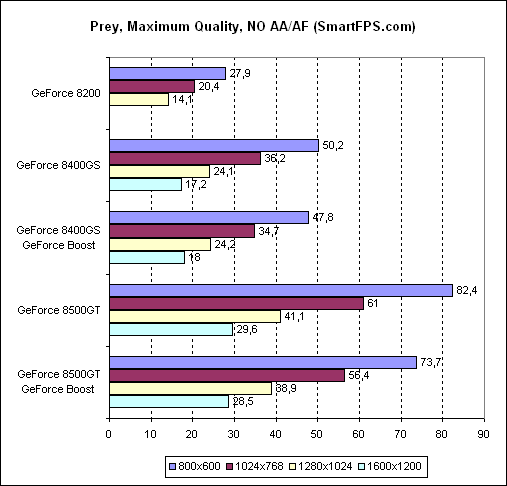

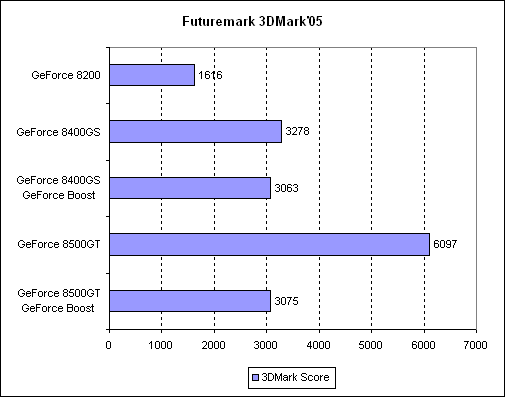

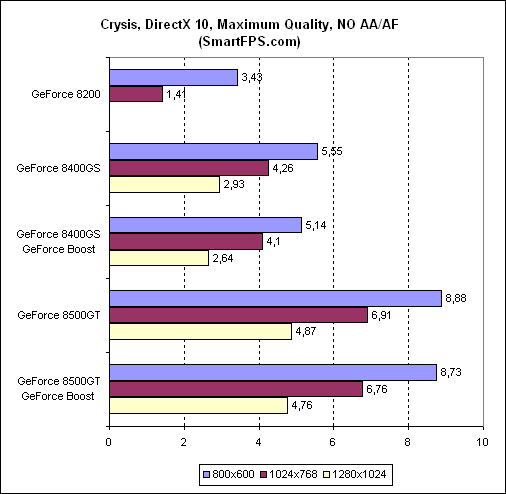

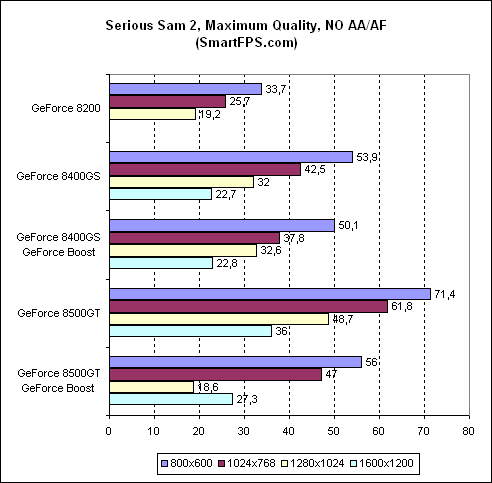

Достаточно странно, но вместо ожидаемого прироста производительности включение технологии Hybrid SLI в режиме GeForce Boost вызывало ее падение. И обещанных дополнительных 40%, к большому сожалению и удивлению, увидеть не удалось. Объяснений подобному явлению можно дать несколько. Во-первых, драйвера и BIOS все таки еще не до конца оптимизированы. Во-вторых, прирост производительности следует ожидать с четырехъядерными моделями процессоров, которые в инструкции к материнской плате рекомендуется использовать, или просто с более производительными двуядерными моделями. Все же, если проблема заключается только в последнем, то перспективы у режима GeForce Boost представляются не такими уж и радужными, поскольку достаточно маловероятно, что пользователь, позволивший себе приобрести недешевый четырехъярный процессор Phenom, позарится на недорогую материнскую плату и бюджетный графический ускоритель. Совершенно другое впечатление оставила функция HybridPower, которая призвана уменьшить энергопотребление компьютера за счет отключения внешней видеокарты в моменты ее малой надобности. Вопрос, на который мы попробовали найти ответ в нашем втором дополнительном тестировании, был - сколь пагубно влияет на видеокарту GeForce 9800 GTX работа в режиме Hybrid SLI (Boost Performance)? Не оказывается ли падение производительности неприемлемо высоким?
В связке с видеокартой GeForce 9800 GTX было активно три режима работы: энергосбережения (Save Power), в котором происходит полное отключение внешнего ускорителя, ускорения (Boost Performance), т. е. работа внешней видеокарты «сквозь» интегрированную, и раздельной работы двух ускорителей (Additional Displays).
Работа в энергосберегающем режиме HybridPower отражается изменяем внешнего вида значка Hybrid SLI в системном трэе. Во время тестирования материнской платы ASUS M3N78-EMH HDMI с видеокартой GeForce 9800 GTX нами была замечена одна существенная программная ошибка. Если выключить систему в режиме HybridPower, то после последующего включения компьютера внешняя видеокарта GeForce 9800 GTX включалась, хотя при этом продолжал отображаться энергосберегающий режим. Выключить видеокарту можно было только после ручного переключения режимов.

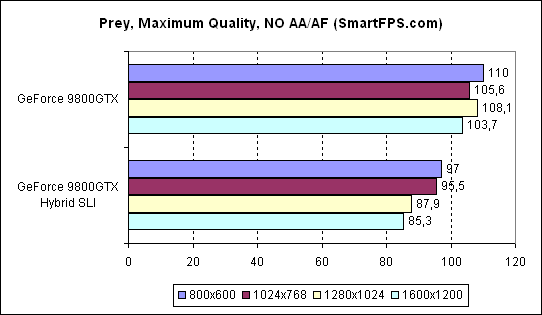

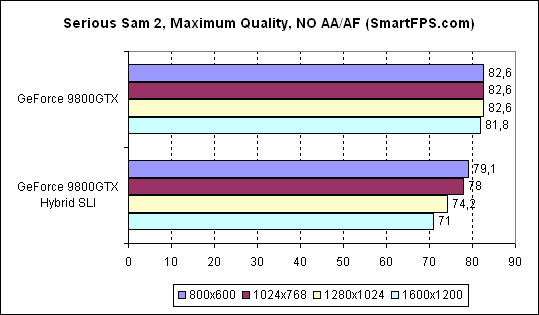

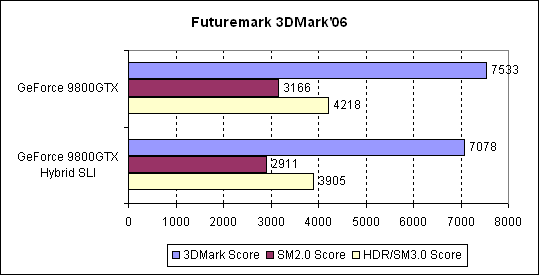

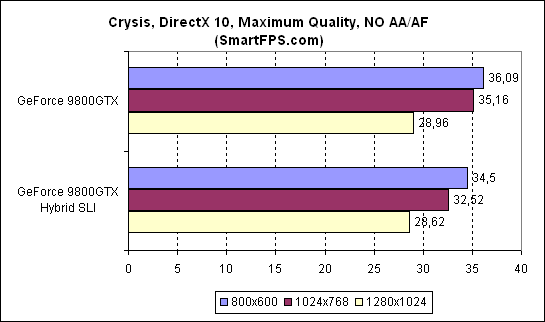

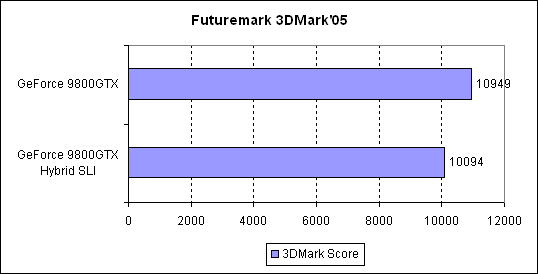

Работа ускорителя GeForce 9800 GTX в связке с интегрированным при поддержке технологии Hybrid SLI вызывает некоторое падение производительности на 5-10 %, по сравнению с показателями отдельной видеокарты Gigabyte GV-NX98X512H-B. Но этот факт обусловлен, скорее всего, малой мощностью процессора. Так в тестах, где производительность больше «упирается» в возможности графической системы, имеется в виду игра Crysis, разность между показателями работы GeForce 9800 GTX отдельно и с включенной технологией Hybrid SLI оказывается минимальной. Выводы ASUS M3N78-EMH HDMI является материнской платой для мультимедийных систем среднего уровня. Основные ее положительные качества обусловлены набором системной логики с производительным интегрированным ускорителем NVIDIA GeForce 8200, который выделяется поддержкой DirectX 10 Shader Model 4.0, OpenGL 2.0, а также технологий: GigaThread Technology, NVIDIA Lumenex Engine, NVIDIA nView Multi-Display Technology и NVIDIA PureVideo HD Technology. На плате ASUS M3N78-EMH HDMI были реализованы три разных видеовыхода VGA, DVI и HDMI, что позволяет использовать любые мониторы. Все же, как для материнской платы, которая предназначена для домашнего кинотеатра, не было бы лишним иметь на ней контроллер FireWire, а также немного более качественную звуковую подсистему с внешним выходом S/PDIF и, вдобавок, лучшие возможности разгона. Интересным качеством материнской платы ASUS M3N78-EMH HDMI является возможность расширения видеоподсистемы с помощью технологии Hybrid SLI, в которой более практичным и выгодным, с точки зрения экономии электроэнергии, является режим HybridPower, отключающий внешний ускоритель, когда его высокая производительность не особо нужна. Функция GeForce Boost, даже если учитывать ее оптимизацию в ближайшем будущем, не является экономически целесообразной и ее можно брать в расчет разве что при минимальной модернизации системы. Напомним, что функцию HybridPower также поддерживают наборы системной логики NVIDIA nForce 780a SLI, NVIDIA nForce 750a SLI, NVIDIA nForce 730a, NVIDIA nForce 720a и NVIDIA GeForce 8300, которые больше соответствуют классу системы, в которой предполагается использовать видеокарты GeForce 9800 GTX и GeForce 9800 GX2. Достоинства:
Недостатки:
|
