Обзор материнской платы ASUS M3N78-EM
В этом обзоре мы рассмотрим материнскую плату для процессоров AMD на старшем наборе системной логики с интегрированной графикой от компании NVIDIA 8-й серии – GeForce 8300. Ранее мы уже тестировали материнскую плату ASUS M3N-H/HDMI на этом чипсете, но она была другого форм-фактора и потому с другими возможностями. Это решение также является предложением для массового сегмента рынка, но если присмотреться поближе, то окажется, что все необходимое для домашнего пользователя в нем есть, собственно, об этом подробнее ниже.
Спецификация материнской платы ASUS M3N78-EM:
Все цены на ASUS M3N78-EM
Материнская плата ASUS M3N78-EM упакована в темно-зеленую картонную коробку, на которой подчеркивается целый ряд достоинств разного характера. В число важных особенностей попали: поддержка цифрового интерфейса HDMI, поддержка технологий Hybrid SLI и ASUS Express Gate, оснащение только полимерными конденсаторами, а также наличие мощного стабилизатора питания процессора, соответствующий требованиям моделей с 140 Вт TDP.
На обратной стороне упаковки материнской платы еще раз подчеркивается технология ASUS Express Gate, с помощью которой буквально за пять секунд можно получить доступ в интернет, не прибегая к загрузке операционной системы, и технология Hybrid SLI, которая позволяет объединять «усилия» встроенного и внешнего ускорителей для увеличения производительности или экономии электроэнергии. Кроме того, по обыкновению, на этой стороне коробки размещено фото материнской платы и указанны основные технические характеристики.
Комплектация материнской платы ASUS M3N78-EM:
Материнская плата ASUS M3N78-EM выполнена на печатной плате коричневого цвета форм-фактора Micro ATX. Компоновка платы вышла вполне удачной, единственным недостатком, который может оказаться неудобным при сборке системы, является повернутый параллельно плате разъем IDE. В небольших корпусах к этому разъему будет достаточно сложно подключить шлейф, поэтому советуем подключить шлейф до установки платы в корпус, а в случае необходимости отключать только разъем от накопителя. Из положительных качеств материнской платы ASUS M3N78-EM можно отметить оснащение только полимерными конденсаторами. Для тех, кто не знает чем отличаются полимерные конденсаторы от обычных с жидким электролитом, кратко напомним – надежностью, долговечностью и стоимостью.
Для охлаждения единственного чипа системной логики со встроенным графическим ускорителем NVIDIA GeForce 8300 служит хорошо знакомый алюминиевый радиатор. Радиатор имеет оригинальную форму и оформлен под медь. Эффективность охлаждения у него не очень высокая, потому владельцам материнской платы ASUS M3N78-EM для большей уверенности стоит позаботиться о создание хорошего уровня вентиляции внутри корпуса.
Системная логика NVIDIA GeForce 8300 поддерживает шесть портов SATA, из которых один выведен на заднюю панель в виде разъема eSATA, и один разъем IDE, что позволяет подключить два устройства UltraDMA 133/100/66/33. Благодаря только возможностям чипсета можно организовать RAID-массив 0, 1, 0+1, 5 и JBOD уровней. Кроме того, на материнской плате ASUS M3N78-EM есть шесть внутренних портов USB, COM и LPT-порты, разъем FDD и два порта FireWire, внутренний и внешний, которые работают от контроллера JMicron JMB381. Для установки карт расширения на материнской плате ASUS M3N78-EM имеется два слота PCI, один PCIE х1 и один слот для видеокарты PCIE х16. Звуковая подсистема платы основана на достаточно качественном HDA-кодеке 8-канального звука Realtek ALC1200. Внутренний аудиоразъем фронт-панели поддерживает подключение по стандартах HDA и AC’97. А для поддержки гигабитных сетевых соединений служит NVIDIA Gigabit MAC, работающий совместно с контроллером физического уровня Realtek 8211.
Достаточно необычно, с целью экономии пространства на печатной плате, закреплена на материнской плате ASUS M3N78-EM батарейка.
Питание процессора обеспечивается 4+1-фазной схемой стабилизации, которая поддерживает самые производительные модели со 140 Вт тепловым пакетом. Одна фаза стабилизатора питает интегрированный в процессор северный мост, а остальные четыре - непосредственно ядро процессора.
На задней панели материнской платы ASUS M3N78-EM выведены следующие порты: один PS/2 для клавиатуры, видеовыходы DVI и D-Sub, а также порт HDMI, шесть разъемов USB, порт IEEE 1394, оптический S/PDIF, внешний SATA порт, разъем RJ45 для сетевых соединений и шесть разъемов 8-канального звука.
На материнской плате ASUS M3N78-EM есть только три разъема для подключения вентиляторов. Один 4-контактный для процессорного кулера и два 3-контактных для корпусных вентиляторов. Разъемы находятся ближе к верхней части материнской платы, потому, если установить вентилятор на передней панели, то его провод может не достать до разъемов питания. Небольшой зеленый светодиод, характерный почти для всех материнских плат ASUS, распаян в не очень удобном для наблюдения правом верхнем углу. BIOS и возможности разгона В материнской плате ASUS M3N78-EM используется код AMI BIOS. Как для мультимедийной материнской платы, настроек, необходимых для разгона, в BIOS среднее количество:
Разгонять систему можно как вручную в режиме «Manual», так и с помощью интеллектуальной технологии разгона «AI Overclocking» до 7%.
В BIOS материнской платы ASUS M3N78-EM можно увеличить частоту встроенного графического ядра и, что интересно, отдельно частоту шейдерных блоков.
При поднятии напряжения на 150 мВ о повышение стабильности во время сильного разгона говорить не приходиться, во многом все будет зависеть от попавшейся модели процессора. При удачном стечении обстоятельств можно будет достичь 25%, а возможно даже 30% прироста частоты ядра.
Настройку таймингов и подтаймингов можно проводить в очень большом объеме, но при этом отсутствует одна из основных настроек, отвечающая за выбор периода командной задержки.
При разгоне интегрированного видеоядра и при разгоне процессора, можно увеличить питание на чипсете - 150 мВ должно быть вполне достаточно для среднего разгона, но сам шаг увеличения, хотелось бы иметь менее 50 мВ.
Некоторые бюджетные решения ASUS иногда не имеют возможности ограничения частоты шины Hyper Transport, что заметно отражается на попытках разгона. У ASUS M3N78-EM с этим все в порядке.
В подразделе «Chipset» находятся настройки, касающиеся интегрированного видеоядра и шины HyperTransport, одна из которых разрешает включение технологии Hybrid SLI.
В последних версиях BIOS материнской платы ASUS M3N78-EM появилась возможность отключения энергосберегающего режима питания процессоров Phenom «C1E Configuration», который призван снизить энергопотребление во время «сна» компьютера.
В окне Hardware Monitor можно следить за:
Здесь же можно активировать функцию автоматического управления скоростью Q-Fan для процессорного кулера. Причем есть возможность скорректировать по своему усмотрению диапазон температур процессора, в которых скорость вращения процессорного кулера будет изменяться от стартовой до максимальной. Материнская плата ASUS M3N78-EM показала не очень высокие возможности разгона. Ее удалось запустить только при частоте тактового генератора 273 МГц, что можно оценить как средний показатель.
А вот при разгоне системной шины материнской платы ASUS M3N78-EM с четырехъядерными процессорами был достигнут относительно высокий результат равный 260 МГц.
Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

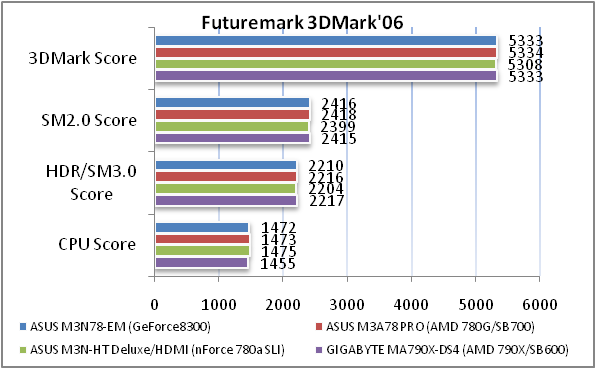

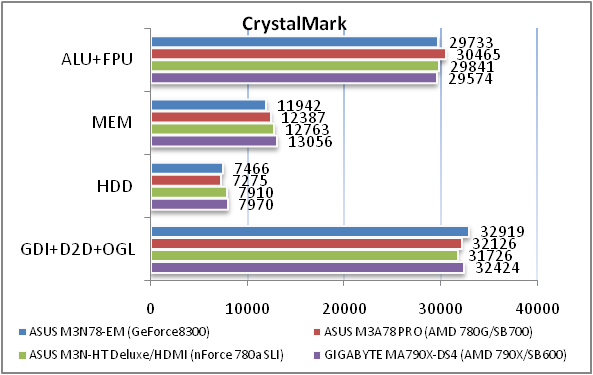

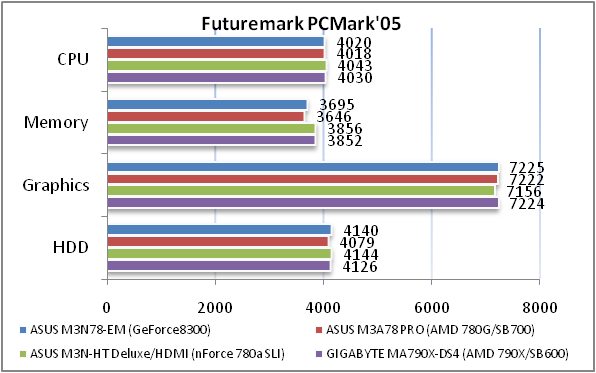

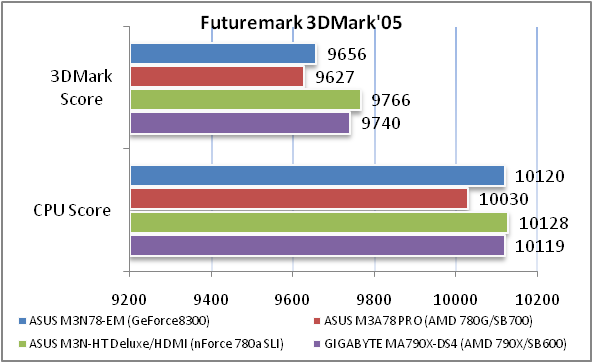

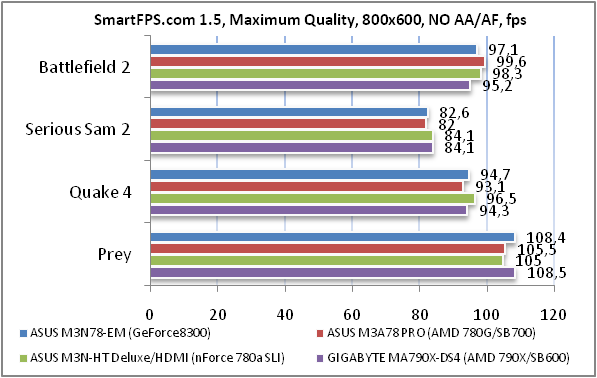

По уровню производительности ASUS M3N78-EM не отличается от решений этого же класса. Тестирование материнской платы ASUS M3N78-EM на интегрированном видеоускорителе NVIDIA GeForce 8300
Утилита GPU-Z не совсем верно определяет модель интегрированного видеоускорителя. На самом деле системная логика NVIDIA GeForce 8300 имеет одноименное интегрированное видеоядро. Графический процессор GeForce 8300 работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0. В отличие от NVIDIA GeForce 8200, шейдерные блоки тестируемого ускорителя работают на частоте 1500 МГц вместо 1200 МГц. Собственно, это и является фактически единственной разницей между ними. Кроме того, ускоритель NVIDIA GeForce 8300 поддерживает Hybrid SLI с функциями HybridPower и GeForce Boost, а также несколько технологий, таких как GigaThread Technology, NVIDIA Lumenex Engine, NVIDIA nView Multi-Display Technology, NVIDIA PureVideo HD Technology, которые способны заметно повысить качество изображения.
Интегрированный видеоускоритель NVIDIA GeForce 8300 показывает чуть лучший результат, чем GeForce 8200 за счет большей частоты шейдерных конвейеров. Все равно ведущее встроенное решение компании NVIDIA, так и не смогло превзойти AMD 780G (Radeon HD 3200). Хотя практическая разница между ними не очень велика. Некоторые трехмерные игры вполне могут оказаться «играбельными» на GeForce 8300, но рекомендовать приобретать подобное решение с расчетом на игры точно не стоит. Если компьютерную систему оснастить процессором с более быстрой шиной Hyper Transport можно рассчитывать на еще более высокую производительность встроенной видеосистемы. Повторное тестирование интегрированного ускорителя NVIDIA GeForce 8300 на более производительном процессоре Phenom X4 9550:
Средний прирост от смены процессора составляет 35% в синтетических тестах и 28% в игровых. Видеоускоритель NVIDIA GeForce 8300 также имеет поддержку технологии Hybrid SLI. К сожалению, у нас не было возможности протестировать материнскую плату ASUS M3N78-EM в этом режиме, как это мы делали с моделями на NVIDIA GeForce 8200. Но так как разница между старшим и средним чипсетами 8-й серии не так велика, то для оценки возможностей Hybrid SLI можно вполне ориентироваться на результаты тестов, которые приведены в обзорах ASUS M3N78-EMH HDMI и BIOSTAR GF8200 M2+. Тестирование звукового тракта на основе кодека Realtek ALC1200 Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
32-bit, 192 kHz
Звуковой кодек Realtek ALC1200 на материнской плате ASUS M3N78-EM демонстрирует достаточно высокие показатели качества, как для интегрированного решения. Выводы Материнская плата ASUS M3N78-EM представляет из себя самый современный вид мультимедийной платформы, выполненной в форм-факторе Micro ATX с поддержкой шин HyperTransport 3.0 и PCI Express 2.0. Она основана на системной логике NVIDIA с самым производительным в линейке встроенным ядром GeForce 8300. При этом разницу в производительности между GeForce 8300 и основным конкурентом Radeon HD 3200 можно считать условной, хотя и с небольшим перевесов в пользу последнего. Но в любом случае пользователей может порадовать тот факт, что на низком разрешении и при низкой детализации они могут немного поиграть в современные игры, не прибегая к покупке внешней видеокарты. В функциональном плане материнская плата ASUS M3N78-EM имеет все необходимое для домашнего мультимедийного центра – три вида видеовыходов, контроллер FireWire, качественный звуковой кодек, а также 140 Вт стабилизатор питания процессора, средние возможности разгона, поддержку технологии ASUS Express Gate. Так что, как видите, несмотря на небольшие размеры платы, на ней смогло поместиться многое. К достоинствам можно отнести:
К недостаткам, отнесем:
|
