Обзор материнской платы ASUS M3N WS
В этот раз к нам попала достаточно интересная модель материнской платы на системной логике с интегрированным видеоускорителем NVIDIA GeForce 8200 и со слотом PCI-X. На чипсете GeForce 8200 у компании ASUS имеется семь предложений и большинство из них выполнено в форм-факторе Micro ATX и поэтому они больше претендуют на применение в домашних кинотеатрах или небольших мультимедийных центрах. Но вот модель ASUS M3N WS, как раз наоборот, предназначена для серьезной работы, т. к. входит в серию «Workstation» и рассчитана на более профессиональную аудиторию.
Спецификация материнской платы ASUS M3N WS:
Материнская плата ASUS M3N WS упакована в картонную коробку темно-зеленого цвета. На коробке подчеркивается поддержка новых процессоров Phenom и Phenom FX, а также невероятно большие возможности при организации дисковой подсистемы.
Сама упаковка выполнена очень качественно, как для продукта премиум класса. Лицевая часть упаковки раскрывается на подобие «книги» и на развороте можно увидеть описание и перечисление основных технологий и функций, которые поддерживаются платой. Из них можно выделить поддержку Hybrid SLI, которая может работать в режиме ускорения графической подсистемы GeForce Boost и в режиме энергосбережения HybridPower. Кроме того, отмечается наличие HDMI-выхода и необычной дополнительно платы с индикатором POST кодов.
C обратной стороны упаковки приводится фото материнской платы ASUS M3N WS и ее спецификация.
В комплекте с материнской платой ASUS M3N WS идут:
Модуль с разъемом IEEE 1394a и двумя разъемами USB
Редко встречающейся особенностью комплекта поставки, можно назвать плату с индикатором POST-кодов и кнопками включения и перезагрузки. Эту плату предполагается подключать при необходимости к TPM-разъему на материнской плате.

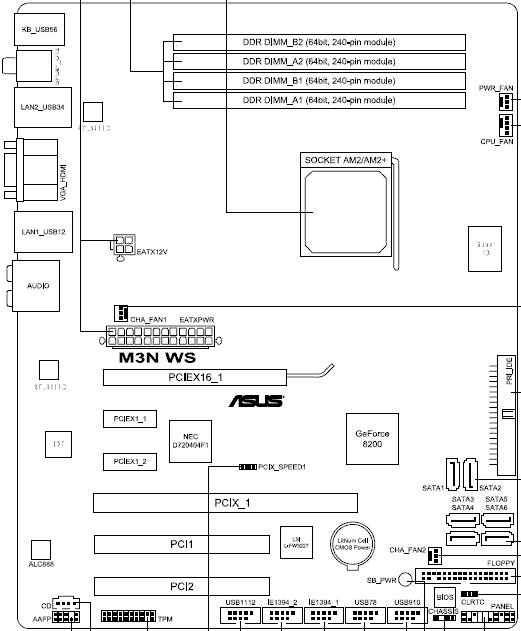

Материнская плата ASUS M3N WS имеет очень необычный дизайн из-за того, что слоты оперативной памяти расположены горизонтально, вверху платы. Хотя в данном случае большое влияние на охлаждение компонентов это вряд ли повлечет, но может облегчить доступ к процессорному сокету. А вот расположение разъемов питания вышло менее удачным - 24-контактный разъем размещен прямо по середине платы потому шлейф будет сложнее улаживать, чем обычно. Кроме того, питание процессора осуществляется не посредством 8-контактного, а через 4-контактный разъем ATX12V, который также размещен не с краю.
Достоинством ASUS M3N WS является медная система охлаждения на тепловой трубке. Она отводит тепло от чипсета и MOSFET узла стабилизации питания процессора. Также необычно выглядит наличие промежуточного радиатора, который служит для рассеивания тепла и фиксации тепловой трубки. Тестирование показало, что радиатор способен очень хорошо справляться со своими обязанностями, так как во время тестирования он был просто теплым. Из положительных моментов также можно отметить, что ASUS M3N WS укомплектована только конденсаторами надежного полимерного типа и дросселями с ферромагнитным сердечником.
Некоторых неприятностей при подключении устройств может доставить разъем IDE, который распаян параллельно текстолиту, поэтому в уже собранных компактных корпусах к нему будет очень сложно подключить шлейф. В таком случае можем посоветовать подсоединить шлейф к разъему еще до монтажа материнской платы, а при необходимости отключать лишь разъем от самого устройства. Дисковую подсистему на материнской плате ASUS M3N WS изначально можно организовать посредством шести портов Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 5, 10 и JBOD, а также порта IDE для двух устройств. Портов USB на ASUS M3N WS двенадцать, при этом шесть из них внутренние. Помимо того на плате есть COM-порт и поддержка FDD. Контроллер Agere FW3227 обеспечивает работу двух внутренних портов IEEE 1394a (FireWire). Наличие дежурного питания на материнской плате можно проконтролировать при помощи небольшого зеленого светодиода, который находится почти в нижнем правом углу.
На материнской плате ASUS M3N WS есть один слот PCIE х16 с поддержкой шины PCI Express 2.0, два слота PCIE х1, два PCI и, самое интересное, реализована поддержка одного слота PCI-X. Длинный слот PCI-X, поддерживаемый дополнительным контроллером NEC D720404F1, применяется для подключения таких карт расширения как высокоскоростные LAN, SCSI-RAID и других «профессиональных» устройств. Аудиоподсистема ASUS M3N WS основана на 8-канальном HDA-кодеке Realtek ALC888, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на материнской плате есть еще два гигабитных сетевых контроллера Realtek 8111C Gigabit LAN.
На заднюю панель выведены следующие порты: PS/2 для клавиатуры, шесть разъемов USB, коаксиальный и оптический S/PDIF выход, VGA и HDMI-выходы, два разъема RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука. Также не забываем, что DVI-разъем поддерживается материнской платой через переходник. А также дополнительно при помощи модулей на заднюю панель корпуса можно вывести два порта USB и один IEEE 1394a.
Кроме 4-контактного разъема для процессорного кулера, на материнской плате ASUS M3N WS есть еще три 3-контактных разъема для корпусных вентиляторов. Причем можно заметить, что все разъемы расположены удобно для подключения вентиляторов, с разных сторон платы. BIOS В материнской плате ASUS M3N WS используется Phoenix - Award BIOS с достаточно большим набором настроек, необходимых для тонкой настройки и разгона.
Разгон процессора можно осуществлять разными способами, как вручную, так и с помощью фирменных функций «AI Overclock» и «AI N. O.S.».
Функцию динамического разгона «AI N. O.S.» сейчас не так часто можно встретить на других материнских платах, но на ASUS M3N WS такая настройка присутствует.
Для повышения стабильности имеются некоторые настройки, позволяющие увеличить напряжение на компонентах. Конечно, ASUS M3N WS – это материнская плата не для самых заядлых энтузиастов, но определенные возможности для поднятия стабильности хорошо разогнанной платформы есть.
Так, напряжение питания процессора можно увеличить до 1,55 В, а на северном мосте до 1,38 В. При этом шаг в обеих настройках подобран оптимально.
Как обычно, на ASUS M3N WS есть возможность для тонкой подстройки основных задержек (таймингов) и второстепенных задержек (подтаймингов) оперативной памяти.
В настройке «K8 - NB HT Speed» можно изменить частоту шины HyperTransport.
В окне Hardware Monitor можно следить за:
Также, в этом разделе можно активировать функции автоматического управления скоростью вращения вентилятора «CPU Q-Fan Control» для процессорного кулера и «Chassis Q-Fan Control» для двух корпусных вентиляторов. Соотношение интенсивности охлаждения и шумности в обоих случаях можно задавать путем выбора профиля.
В предпоследнем разделе «Tools» можно найти утилиту для перепрошивки BIOS ASUS EZ Flash 2. Здесь же можно сохранить удачные настройки BIOS в профиль и изменить время ожидания (показа заставки) Express Gate Lite. Возможности разгона
Тактовый генератор материнской платы ASUS M3N WS с двухъядерным процессором смог заработать на частоте 340 МГц, что можно считать отличным результатом.
На четырехъядерном процессоре Phenom система разогналась до 270 МГц, что тоже очень хорошо. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

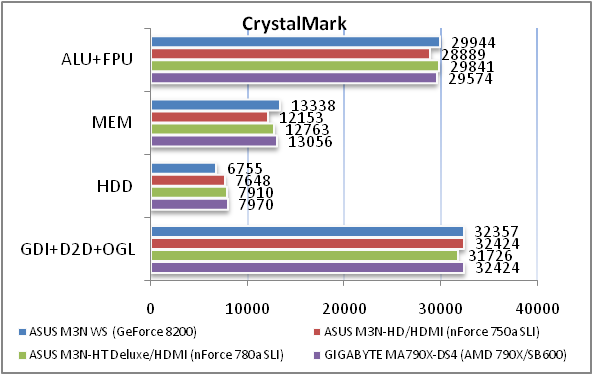

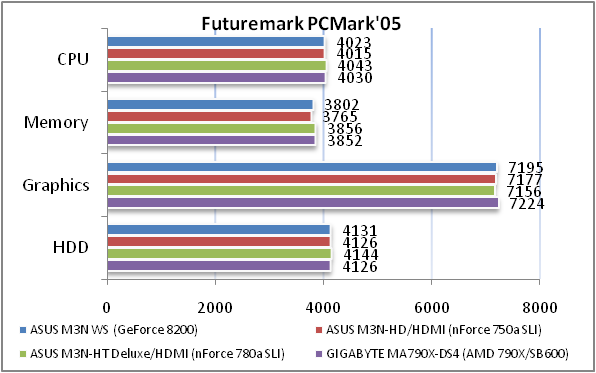

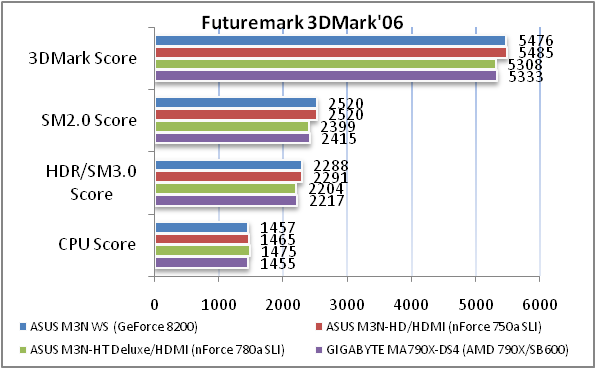

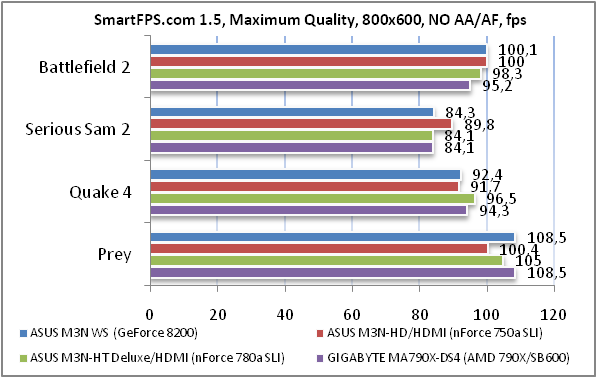

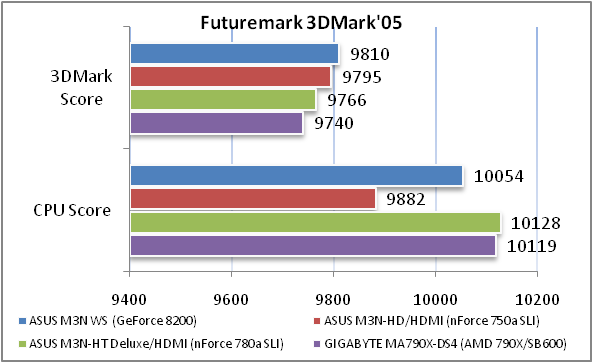

Материнская плата ASUS M3N WS по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы ASUS M3N WS на интегрированном видеоускорителе NVIDIA GeForce 8200
Встроенный графический ускоритель NVIDIA GeForce 8200 работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0. К достоинствам GeForce 8200 можно отнести поддержку технологии Hybrid SLI, которая в простое позволяет отключать внешнюю видеокарту и тем самым экономить электроэнергию. Более подробно о результатах тестирования технологии Hybrid SLI можно узнать в обзоре материнской платы ASUS M3N78-EMH HDMI. Тестирование интегрированного ускорителя мы проводили с процессором Phenom X4 9550, который за счет большей пропускной способности шины HyperTransport, показывает более высокие результаты.
Интегрированный видеоускоритель NVIDIA GeForce 8200 имеет очень высокую, как для встроенного решения производительность. На нем вполне можно запустить некоторые современные игры на низком разрешении. В тоже время Radeon HD 3200 смотрится чуть более убедительно, имея приблизительно 20% превосходство. Тестирование звукового тракта на основе кодека Realtek ALC888 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
32-bit, 192 kHz
Обвязка кодека Realtek ALC888 на ASUS M3N WS выполнена достаточно качественно. Выводы По замыслу материнскую плату ASUS M3N WS предполагается использовать для рабочих станций или даже серверов начального уровня. Основной ее особенностью является наличие слота PCI-X, который имеет высокую пропускную способность, отчего позволяет подключать высокоскоростные карты расширения. Не стоит забывать и о наличии относительно производительного встроенного графического ядра GeForce 8200 с поддержкой DirectX 10 и технологии Hybrid SLI. Несмотря на «рабочий» характер ASUS M3N WS в ее BIOS имеется достаточное количество настроек для разгона. Как показало тестирование, эта материнская плата имеет хороший оверклокерский потенциал. Из недостатков данной модели можно отметить лишь не очень удобный для подключения питания дизайн платы и отсутствие 8-контактного разъема питания процессора. Достоинства:
Недостатки:
|
