Обзор материнской платы ASUS M3A78 PRO

Среди представленных весной наборов системной логики, связка AMD 780G + SB700 позиционируется как «майнстрим» решение для многих здравомыслящих пользователей, котором не нужно ничего лишнего, но сохраняется желание иметь довольно продуктивную и надежную систему для создания среднего игрового ПК или мощного медиацентра.

Данный набор системной логики пользуется большим спросом, таким, что даже инженеры компании AMD предложили на его основе чипсет AMD 780GХ, который имеет новый южный мост SB750 и разогнанное на 200 МГц видеоядро, но он и позиционируется в другой сектор рынка, т. е. у него и другая стоимость.

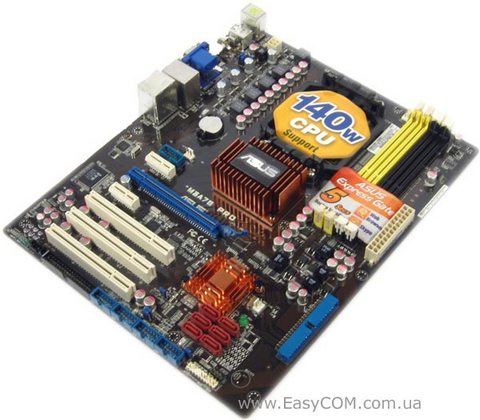

Сегодня имеем возможность познакомить вас с решением на данном чипсете от компании ASUSTe Computer Inc - материнской платой ASUS M3A78 PRO.

Основными особенностями данной системной платы являются:

- Возможность выводить изображение с помощью цифрового HDMI-разъема. Это может быть востребованным при создании медиацентра и подключении к большому LCD или плазменному телевизору. А на данный момент уже много моделей мониторов со средней диагональю тоже обзавелись HDMI-входом, например Samsung 245B+. Поддержка видеовыхода DVI реализованная через переходник, который поставляется в комплекте с платой.
- Поддержка шины HyperTransport 3.0, которая позволяет полноценно работать с трех - или четырехъядерними процессорами AMD Phenom.
- Поддержка шины PCI Express 2.0 и поддержка под Windows Vista ATI Hybrid CrossFire Graphics Technology.
- Наличие довольно производительного встроенного графического ядра Radeon HD 3200, которое имеет поддержку DirectХ 10 и SM 4.0.
- Производство по 55 нм технологии, что может помочь с разгоном встроенного видеоядра, штатно работающего на 500 МГц.
- Поддержка утилиты AMD OverDrive (разгон и налаживание задержек памяти с Windows).

Недавно ASUSTe Computer Inc. добавила плату M3A78 PRO в список тех, что поддерживают будущие 45 нм процессоры AMD под Socket АМ3.

Используемый в связке с северным мостом южный мост SB700, как и северный мост, выполнен по 55 нм техпроцессу. Южный мост AMD SB700 поддерживает 14 портов USB, из которых 12 соответствуют спецификации USB 2.0, а два других - USB 1.1. На новом наборе логики увеличилось число портов SATA II до шести, причем, как и раньше, на них можно создать RAID-массивы в конфигурации 0, 1 и 10. Кроме этого, согласно утверждению компании AMD, в SB700 был усовершенствован контроллер USB, что сделало его более скорым.

Интегрированное в AMD 780G графическое ядро Radeon HD 3200 в данной реализации имеет два видеовыхода: D-Sub и HDMI. Подключение мониторов по цифровому интерфейсу DVI возможно, как обозначено выше, через переходник, который имеем в комплекте поставки с платой.

Спецификация материнской платы ASUS M3A78 PRO:

Материнская плата ASUS M3A78 PRO запакована в небольшую темно-зеленую картонную коробку.

На коробке подчеркивается:

- возможность построения на основе данной платы Home Theater PC,
- наличие выхода HDMI,
- поддержка процессоров Phenom с термальным пакетом до 140 Вт,
- наличие на плате в контурах питания полимерных конденсаторов,
- поддержка ATI Hybrid CrossFire Graphics Technology,
- наличие новой технологии ASUS Express Gate которая позволяет загружать встроенную в BIOS операционную систему за 5 секунд и пользоваться программами: Messengers (IM), like MSN, Skype, Google talk, QQ, и Yahoo, и менеджер изображений с интуитивным интерфейсом без загрузки Windows.

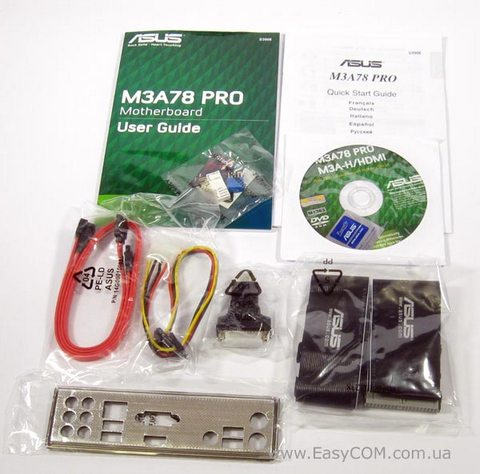

В комплекте поставки материнской платы ASUS M3A78 PRO имеем:
- инструкция и пособие к материнской плате;
- инструкция по быстрой установке;
- DVD диск с утилитами и драйверами для Windows Vista и Windows XP;
- заглушка Q-Shield;
- переходник с HDMI на DVI;
- один шлейф Serial ATA;
- переходник питания SATA;
- шлейф FDD;
- шлейф UltraDMA 133/100/66.

На наш взгляд комплектация является «минимально необходимой» или «достаточной, но без излишеств».

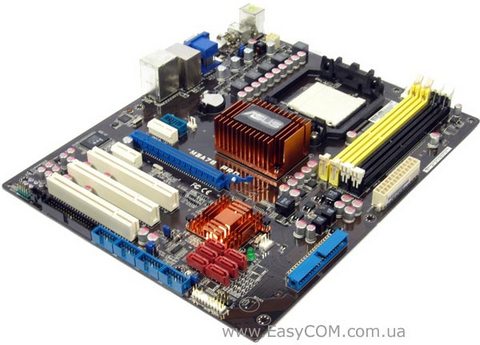

Компоновка материнской платы ASUS M3A78 PRO достаточно хорошая, только одно, совсем не большое, опасение вызывает расположение разъема FDD - в самом нижнем углу платы. Это может привести к трудностям при подключении дисковода в больших корпусах, но нам кажется, что сейчас уже мало кто пользуется дисководами, поэтому инженеры компании больше правы, чем нет. Расположение других слотов и разъемов не вызывает нареканий.

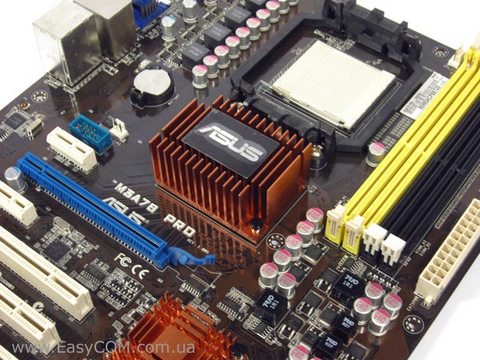

В качестве элемента охлаждения северного моста используют алюминиевый радиатор медного цвета не очень большого размера, но хорошо установленный из расчета на обдув воздухом от штатного процессорного кулера. На южном мосту AMD SB700, который имеет еще меньшее энергопотребление, чем его предшественник SB600, установленный небольшой радиатор также декорирован под медь.

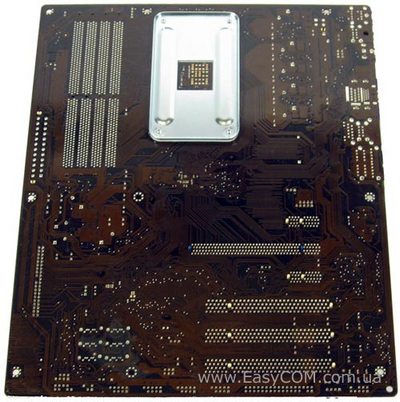

Еще одна особенность системы охлаждения - это штатная, так называемая, задняя пластина (backplate) для возможности крепления процессорных систем охлаждения от посторонних производителей. Данная задняя пластина выполнена из металла, который прибавляет ей надежности, и улучшает отвод тепла от горячей процессорной зоны, а также имеет стандартные отверстия с резьбой.

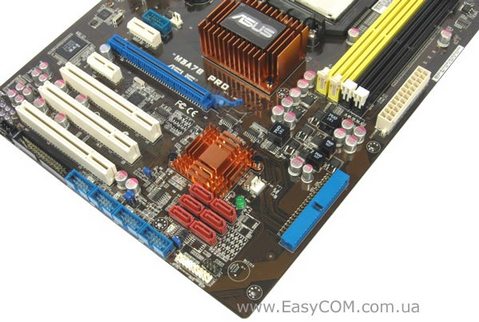

Дисковая подсистема материнской платы ASUS M3A78 PRO может быть организована на шести портах Serial ATA 3.0 ГБ/с, с возможностью создания RAID-массивов 0, 1 и 10, а также есть один разъем для двух IDE-устройств. Портов USB 2.0 на ASUS M3A78 PRO всего двенадцать, восемь внутренних и четыре внешних.

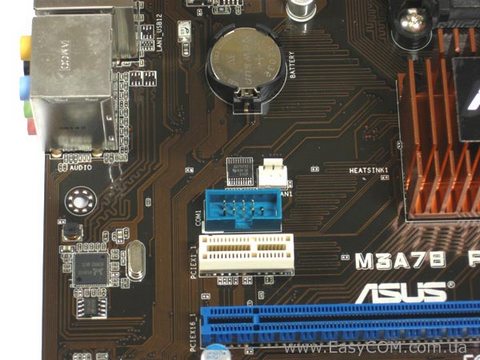

Также, на плате присутствует внутренний COM-порт и разъем для FDD. Наличие дежурного питания на материнской плате можно проконтролировать с помощью небольшого зеленого светодиода, расположенного возле портов Serial ATA.

На материнской плате ASUS M3A78 PRO есть два слота PCIE х1, один PCIE х16 с поддержкой шины PCI Express 2.0, а также три слота PCI. В настоящее время плата довольно богатая PCI слотами, что может быть положительно оценено пользователями, которые берут такую плату на апгрейд своих систем. Суть в том, что еще осталось довольно много пользователей с разными PCI картами расширения, как звуковыми так и другими.

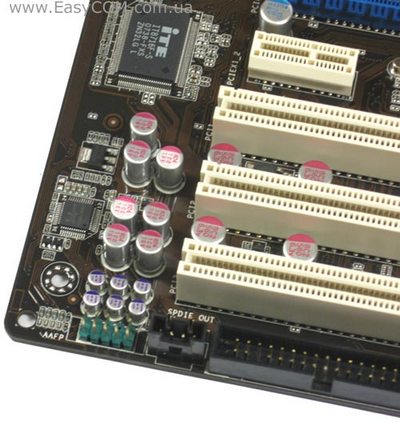

Аудиоподсистема ASUS M3A78 PRO основана на 8-канальном HDA кодеке Realtek ALC1200, разъем для фронт-панели поддерживает тип подключения Intel High Definition Audio (HDA).

Кроме того, на материнской плате еще есть гигабитный сетевой контроллер Realtek RTL8111C. А вот контроллера FireWire для полного комплекта мультимедийной системы не хватает.

Схемы питания процессора, памяти, северного моста - полимерные конденсаторы и корпусные дросселя.

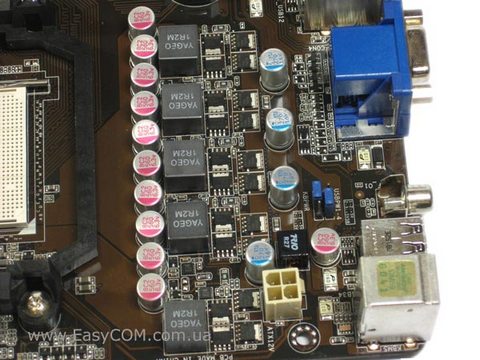

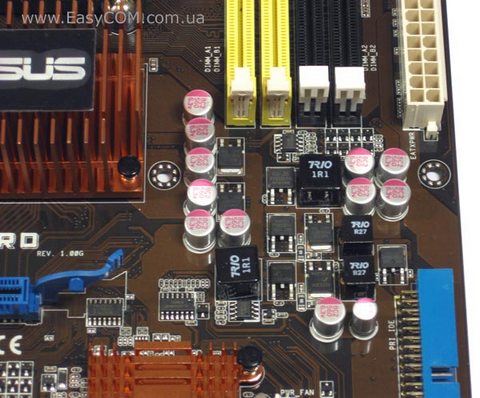

Стабилизатор питания на материнской плате ASUS M3A78 PRO имеет пятифазную схему, а точнее 4+ 1-фазную схему, как заявлено в официальной спецификации. Сегодня уже становится правилом иметь пять, или даже больше фаз в преобразователях напряжения для потребностей процессора.

На данной плате еще можно увидеть двухфазную схему питания памяти и северного моста.

И нельзя обойти вниманием еще два примечательных и полезных на практике момента: твердотельные (полимерные) конденсаторы с большим сроком службы, которые располагаются во всех узлах платы, что может добавить ей стабильности и долговечности, и корпусные дросселя, также использованные во всех узлах платы, являются большим плюсом, который влияет на долговечность и комфортность в работе всех узлов и блоков платы.

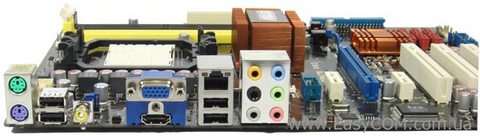

На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой HDMI-видеовыходы, разъем RJ45 для сетевых соединений, шесть audio-разъемов для 8-канального звука и роз'єм S/PDIF для коаксиального кабеля.

Кроме четырехконтактного разъема для процессорного кулера, на материнской плате ASUS M3A78 PRO есть еще два трехконтактных разъема, для корпусного вентилятора и вентилятора блока питания.

BIOS

В материнской плате ASUS M3A78 PRO используется AMI BIOS. Настроек, необходимых для разгона, в BIOS довольно много:

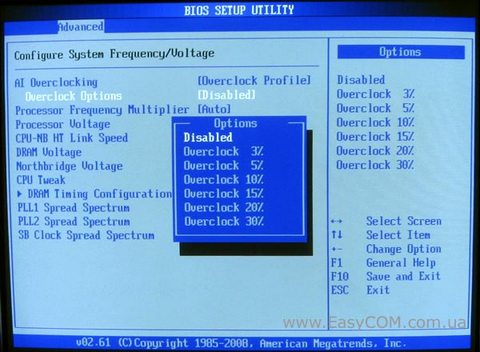

Судя только по количеству настроек BIOS материнской платы ASUS M3A78 PRO, можно сказать, что разгонный потенциал у нее, скорее всего хороший. Частоту тактового генератора можно изменять, как вручную от 200 до 600 МГц, так и с помощью функции разгона «Overclock Options» на 3, 5, 10, 15, 20 и 30%.

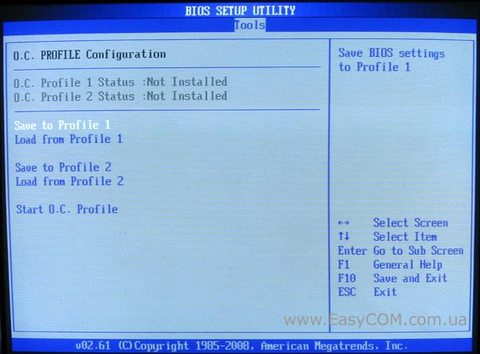

Из приятного для оверклокеров можно отметить возможность сохранения Профиля разгона.

Настройка, изменяющая напряжения питания модулей оперативной памяти, позволит использовать оверклокерские экземпляры с номинально завышенным напряжением.

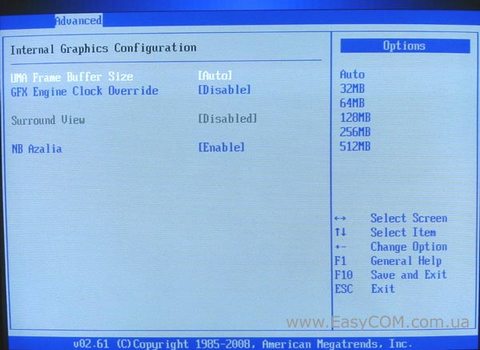

В подразделе «Internal Graphics Configuration» можно определить объем оперативной памяти, которая выделяется для нужд интегрированного графического ускорителя.

Кроме того, в настройке «GFX Engine Clock Override» можно увеличить рабочую частоту встроенного графического ядра, хотя большого увеличения производительности это не обеспечит, но, практически, уже можно попробовать достичь уровня производительности наиболее дешевых видеокарт.

Разгонный потенциал

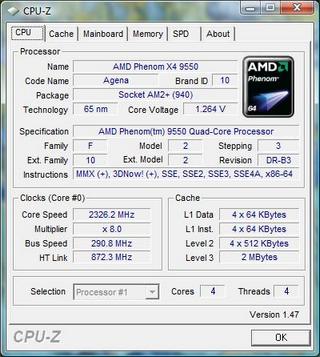

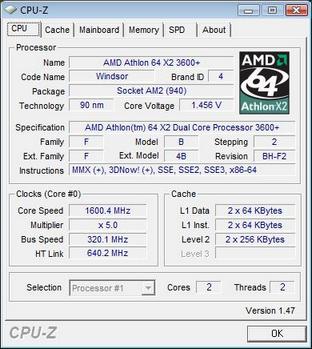

Судя по полученным результатам на данной плате возможен очень хороший разгон процессоров Phenom X4, до 45 процентов, и прекрасный разгон процессоров типа AMD Athlon 64 X2, до 60 процентов. Этот замечательный результат становится возможным благодаря большому количеству настроек в BIOS. Настраивать в BIOS, как уже описывалось выше, можно равные напряжения на всех основных узлах, множитель процессора, и еще некоторые полезные значения.

Тестирование звукового тракта

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

32-bit, 192 kHz

Обвязка кодека Realtek ALC1200 на ASUS M3A78 PRO выполнена на нормальном уровне, но бывают и лучшие результаты особенно это касается режима 16-bit, 44 kHz. Для построения красивого домашнего медиацентра, видимо, лучше будет  использовать дискретную звуковую карту.

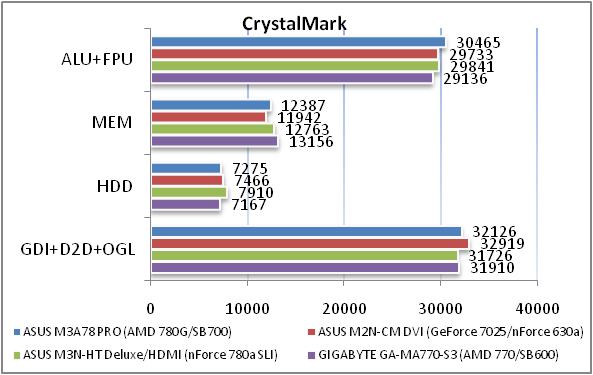

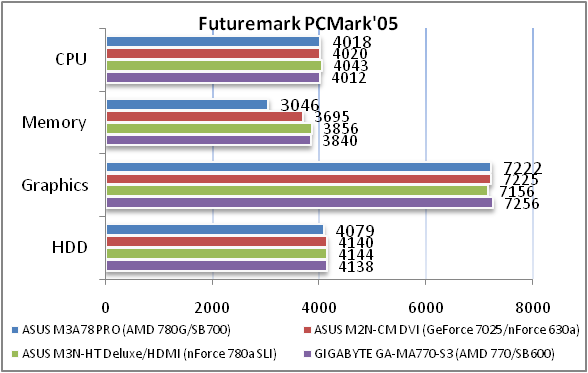

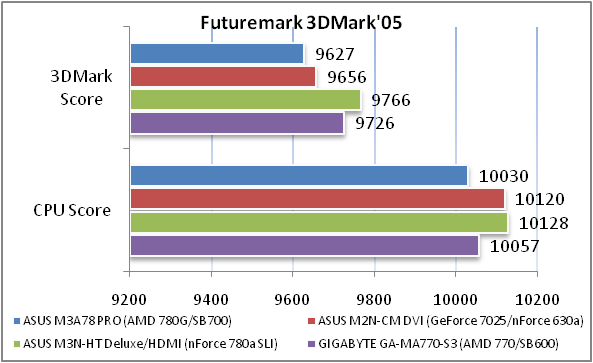

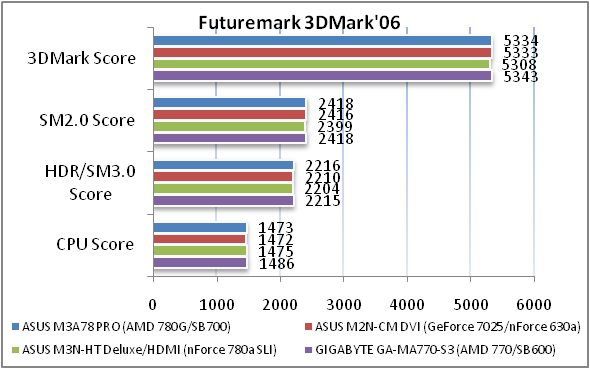

Тестирование

Материнская плата ASUS M3A78 PRO по уровню производительности не выделяется среди решений этого же класса.

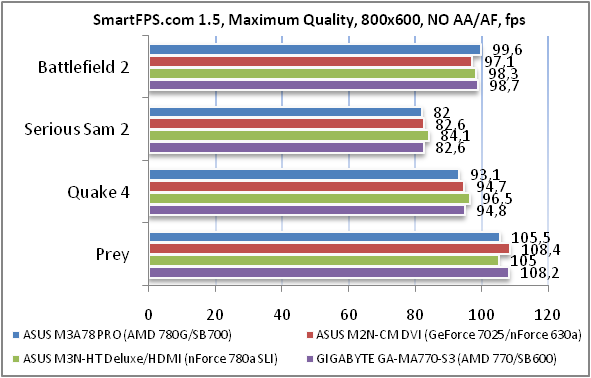

Тестирование материнской платы ASUS M3A78 PRO на интегрированном видеоускорителе Radeon HD 3200

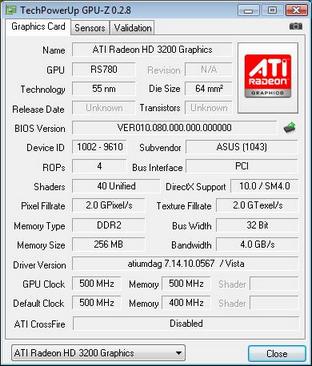

Графический процессор Radeon HD 3200 работает на частоте 500 МГц, он имеет 40 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectХ 10/SM4.0.

Согласно полученным результатам, интегрированное графическое ядро ATI Radeon HD 3200 заметно производительнее, чем NVIDIA GeForce 8200, но, конечно, поиграть можно будет на во все игры и в режимах без сглаживания при среднем уровне детализации объектов.

Выводы

Системная плата ASUS M3A78 PRO оставила о себе приятное впечатление. Для экономного и здравомыслящего пользователя, или при потребности построения домашнего мультимедийного центра, эта материнская плата с ее возможностями разгона, продуктивным встроенным видеоядром и HDMI выходом будет востребована.

При чем, если использовать, например, звуковую карту из предыдущей PCI серии решений Creative, не возникнет проблемы при ее установке, PCI слотов на данной плате хватает.

Достоинства:
- довольно производительное графическое ядро Radeon HD 3200 с поддержкой DirectХ 10;
- цифровой видеовыход HDMI;
- поддержка шины Hyper Transport 3.0;
- поддержка шины PCI Express 2.0;
- 12 портов USB;
- поддержка новейшей технологии ASUS Express Gate;
- очень хороший разгонный потенциал.

Недостатки:
- отсутствие встроенного контроллера FireWire;
- поддержка DVI-выхода только через переходник;
- относительно низкое максимальное разрешение такого DVI выхода.
