Обзор материнской платы ASUS M3A78-EMH HDMI
Набор системной логики 7-серии с интегрированным графическим ускорителем AMD 780G (RS780) был официально представлен в начале марта этого года. Основными его особенностями является поддержка шины HyperTransport 3.0, позволяющая полноценно работать с трех - или четырехъядерными процессорами AMD Phenom, поддержка шины PCI Express 2.0, а также наличие более производительного графического ядра Radeon HD 3200, имеющего поддержку DirectX 10.1 и ATI Hybrid CrossFireX Graphics Technology, с помощью которой можно объединить графическую карту и встроенную «графику». Встроенный ускоритель еще ценен тем, что он может самостоятельно декодировать видео высокой четкости в форматах VC-1, MPEG-2, H.264 для чего использует унифицированный кодек AMD Unified Video Decoder (UVD), что позволяет воспроизводить видео с носителей HD-DVD и Blu-ray при минимальной нагрузке на центральный процессор. Поэтому материнские платы на AMD 780G будут особенно востребованы при построение недорого домашнего кинотеатра (HTPC) или мультимедийного ПК для просмотра HDTV, HD-DVD или Blu-ray. Заметим, компания ASUS предлагает сразу несколько различающихся функционально вариантов материнских плат на чипсете AMD 780G – модели M3A78 PRO, M3A78-EH, M3A-H/HDMI и M3A78-EMH HDMI. Мы же рассмотрим самый бюджетный вариант из этого перечня - материнскую плату ASUS M3A78-EMH HDMI.
Внешний вид ASUS M3A78-EMH HDMI Примечательным событием с выходом AMD 780G стало появление нового чипа южного моста SB700, который заменил немного устаревший SB600. Сменить южный мост компания AMD планировала еще с выпуском первых чипсетов 7-серии, но в итоге чип SB700, как и северный мост, выполненный по 55 нм техпроцессу, потребовал дополнительного времени на доработку. Южный мост AMD SB700 поддерживает 14 портов USB, из которых 12 соответствуют спецификации USB 2.0, а два остальных - USB 1.1. На новом наборе логики увеличилось число портов SATA II до шести, причем, как и ранее, на них можно создать RAID-масивы в конфигурации 0,1 и 10. Помимо этого, по утверждениям компании AMD, в SB700 был усовершенствован контроллер USB, что сделало его быстрее.
Интегрированное в AMD 780G графическое ядро Radeon HD 3200 имеет три видеовыхода D-Sub, DVI и HDMI. Примечательной особенностью северного моста является возможность выделения для графического ядра отдельной памяти LFB (local frame buffer). Возможно, некоторые производители материнских плат представят модели со встроенной памятью, подняв производительность «бортовой графики» до уровня внешних ускорителей начального уровня, таких как Radeon HD 3450 или NVIDIA GeForce 8400 GS. Спецификация материнской платы ASUS M3A78-EMH HDMI:
Все цены на ASUS M3A78-EMH HDMI
Материнская плата ASUS M3A78-EMH HDMI упакована в небольшую темно-зеленую картонную коробку. На коробке подчеркивается поддержка новых процессоров Phenom, технологии AMD Hybrid CrossFireX и наличие выхода высокого разрешения HDMI.
В комплекте с материнской платой ASUS M3A78-EMH HDMI прилагаются:

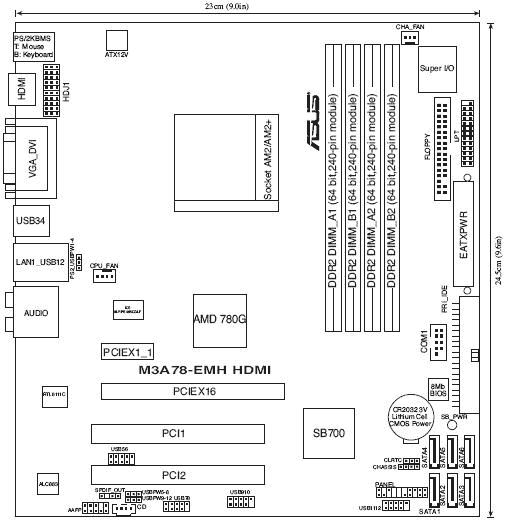

Компоновка материнской платы ASUS M3A78-EMH HDMI выполнена достаточно хорошо, но все же имеет несколько недостатков. Первым недостатком дизайна можно считать укороченное PCB платы, что станет причиной «свисания» правого края после установки в корпусе. Второй недочет – распаянный параллельно плате разъем IDE, хотя эта особенность может быть и плюсом Расположение остальных слотов и разъемов не вызывает нареканий.
В качестве элементов охлаждения чипов применяются алюминиевые радиаторы. Точно такую систему охлаждения северного моста мы уже встречали на материнской плате ASUS M3N78-EMH HDMI, которая основана на системной логике NVIDIA GeForce 8200. На южном мосту AMD SB700, который имеет еще меньшее энергопотребление, чем его предшественник SB600, так как он сделан по 55 нм техпроцессу, установлен совсем маленький радиаторчик.
Дисковая подсистема материнской платы ASUS M3A78-EMH HDMI может быть организована на шести портах Serial ATA 3.0 Гб/с, с возможностью создания RAID-массивов 0, 1 и 10, а также одного разъем для двух IDE устройств. Портов USB 2.0 на ASUS M3A78-EMH HDMI всего двенадцать, восемь внутренних и четыре внешних. Также, как обычно, на плате присутствуют внутренние COM и LPT порты и разъем для FDD. Наличие дежурного питания на материнской плате можно проконтролировать при помощи небольшого зеленого светодиода.
На материнской плате ASUS M3A78-EMH HDMI есть один слот PCIE х1, один PCIE х16 с поддержкой шины PCI Express 2.0, а также два слота PCI. Аудиоподсистема ASUS M3A78-EMH HDMI основана на 8-канальном HDA кодеке Realtek ALC883, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на материнской плате есть еще гигабитный сетевой контроллер Realtek RTL811C. А вот контроллера FireWire для полного комплекта мультимедийной системы не хватает.
Стабилизатор питания на материнской плате ASUS M3A78-EMH HDMI только трехфазный. Причем, можно отметить, что надежные полимерные конденсаторы присутствуют только в этом узле питания процессора. Также не много радости вызывает использование на ASUS M3A78-EMH HDMI дросселей устаревшего типа, которые на нашем экземпляре платы издавали негромкий высокочастотный «писк». Примечательной особенностью материнских плат ASUS стал большой джампер желтого цвета возле панели разъемов ввода/вывода, отвечающий за переключение между DVI и HDMI видеовыходами.
На заднюю панель выведены следующие порты: PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, разъем RJ45 для сетевых соединений, шесть audio-разъемов для 8-канального звука.
Кроме разъема для процессорного кулера, на материнской плате ASUS M3A78-EMH HDMI есть только один 3-контактный разъем для корпусного вентилятора. BIOS В материнской плате ASUS M3A78-EMH HDMI используется AMI BIOS. Настроек необходимых для разгона в BIOS на самом деле не очень много:
Судя только по количеству настроек BIOS материнской платы ASUS M3A78-EMH HDMI, можно сказать, что разгонный потенциал у нее, скорее всего, очень низкий. Хотя частоту тактового генератора можно менять, как вручную от 200 до 300 МГц, так и с помощью функции разгона «Overclock Options» на 2, 5, 8 и 10%.
Настройка для изменения напряжения питания модулей оперативной памяти позволит использовать оверклокерские экземпляры с номинально завышенным напряжением.
Текущие значения основных таймингов отображаются в разделе «NorthBridge Chipset Configuration».
В подразделе «Internal Graphics» можно определить выделяемый объем оперативной памяти для интегрированного графического ускорителя, а в настройке «Surround View» включается режим Hybrid CrossFire (опцией Enable).
Кроме того, в настройке «GFX Engine Clock» можно увеличить рабочую частоту внутреннего графического ядра, хотя большого увеличения производительности это не обеспечит.
В окне Hardware Monitor можно следить за:
Помимо того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера Smart Q-Fan. Причем есть возможность задать параметры регулятора скорости вращения, указав стартовое напряжение питания (от 4 до 6 В с шагом 0,5 В) вентилятора, и температуру процессора, соответствующую минимальной (от 25ºС до 48ºС) и максимальной (от 51ºС до 75ºС) скорости его вращения.
Ознакамливаясь с информацией в Сети об оверклокерских возможностях чипсета AMD 780G, можно было предположить лучший итог разгона ASUS M3A78-EMH HDMI, чем 233 МГц. Скорее всего свою роль сыграло отсутствие настроек повышающих напряжение питания процессора. А так как, кроме всего прочего, в BIOS нет возможности понизить множитель процессору, то во время теста мы в прямом смысле производили разгон процессора, поэтому есть вероятность, что на менее требовательных к питаю процессорах разгон может оказаться выше. Тестирование звукового тракта на основе кодека Realtek ALC883 Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
32-bit, 192 kHz
Обвязка кодека Realtek ALC883 на ASUS M3A78-EMH HDMI выполнена на хорошем уровне. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

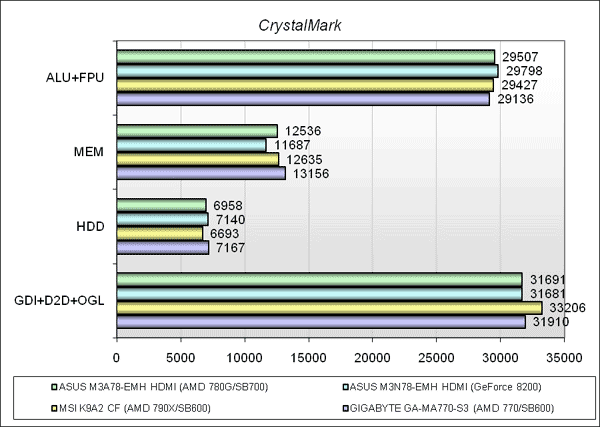

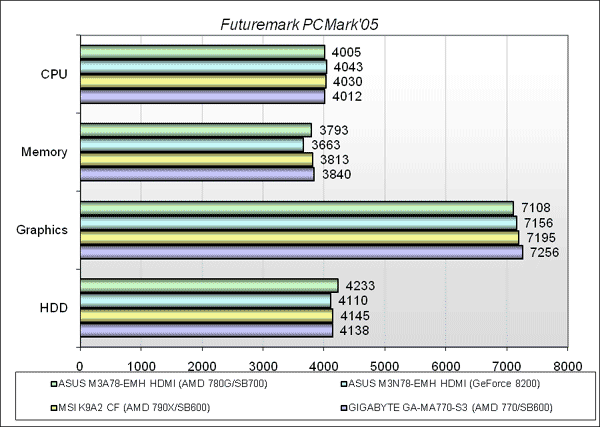

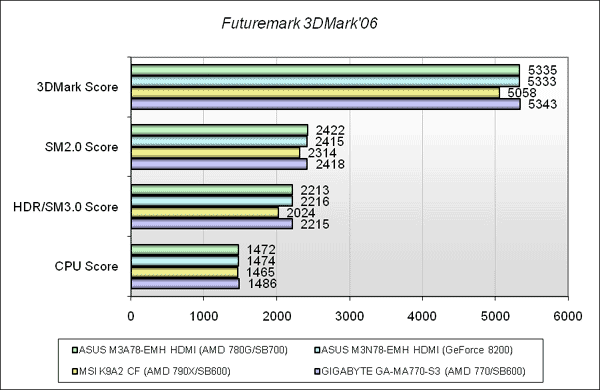

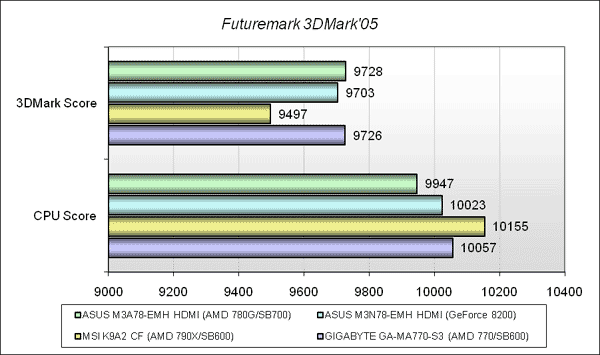

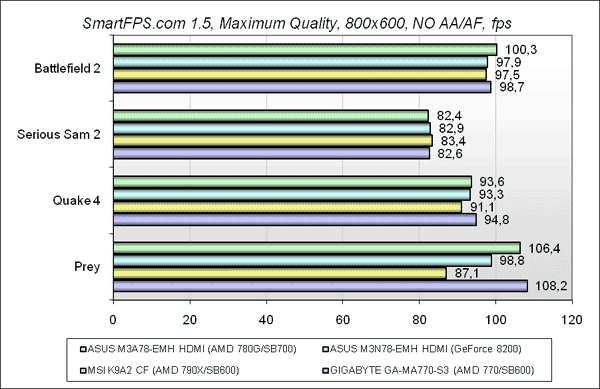

Материнская плата ASUS M3A78-EMH HDMI по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы ASUS M3A78-EMH HDMI на интегрированном видеоускорителе Radeon HD3200
Графический процессор Radeon HD3200 работает на частоте 500 МГц, он имеет 40 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0.
Судя по результатам, интегрированное графическое ядро Radeon HD3200 является немного производительнее, чем NVIDIA GeForce 8200, хотя преимущество не так уж и велико. Новые интегрированные ускорители могут позволить поиграть на низком разрешение во многие 3D игры, но, естественно, без сглаживания и при среднем уровне детализации объектов. Дополнительное исследование показало, что сдерживающим фактором, не позволяющим в полной мере проявить себя графическому ядру Radeon HD 3200, оказывается низкая пропускная способность шины HyperTransport 1.0. Поэтому в системе желательно использовать процессоры Phenom или же AMD Athlon с более высокой частотой. Например, если использовать вместо AMD Athlon 64 3600+ X2, почти равные по тактовой частоте трех - или четырехядерные процессоры Phenom, шина HyperTransport которых работает на реальной частоте 1800 МГц, производительность встроенной графики в среднем может повысится на 23%.
Без внимания мы не могли оставить и технологию AMD Hybrid CrossFireX. Для проведение тестирования ее возможностей мы воспользовались видеокартой ASUS EAH3450/HTP/256M, а в качестве эталона выбрали XpertVision 8500GT 256 MB Sonic с памятью DDR3, которая приблизительно на $ 40 дороже. Стоит отметить, что ускоритель ATI Radeon HD 3450 (RV620) на данный момент остается единственным, который поддерживает технологию объединения с интегрированным графическим ядром AMD.
Спецификация видеокарты ASUS EAH3450/HTP/256M:
Спецификация видеокарты XpertVision 8500GT 256 MB:
Для активации режима Hybrid CrossFireX достаточно будет в BIOS установить опцию Enable в настройке «Surround View», о которой мы уже упоминали. Если нужно будет выключить технологию, то можно просто снять «галочку» в центре управления ATI Catalyst. Для большего интереса во время тестирования технологии Hybrid CrossFire мы использовали три разных процессора AMD Athlon 64 3600+ X2, Phenom 8450 X3 и Phenom X4 9550, причем на одинаковой тактовой частоте 2 ГГц (множитель понижался из ОС Windows утилитой AMD OverDrive), при этом шина HyperTransport у них работала для каждого на своей номинальной частоте.

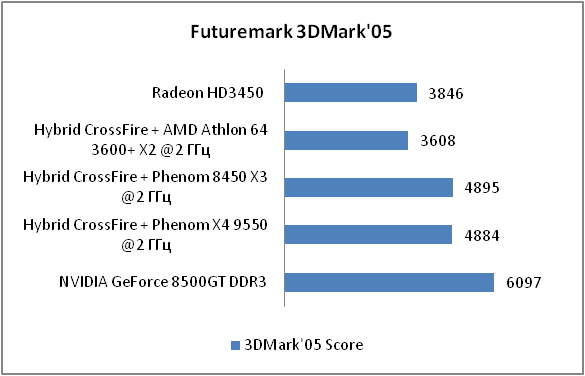

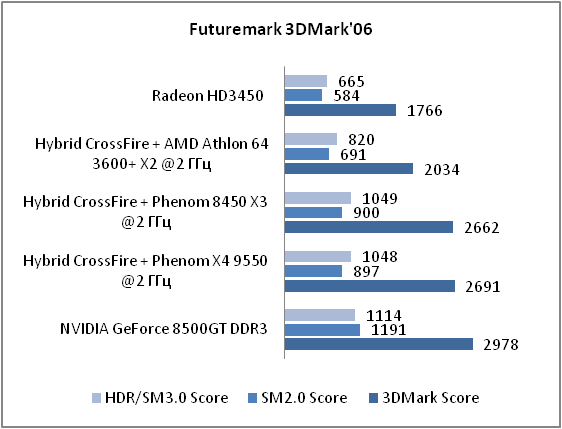

Включение технологии Hybrid CrossFire на 52% увеличивает число «попугаев» в синтетическом тесте 3DMark'06 с процессорами Phenom и на 15% - с AMD Athlon 64 3600+ X2.

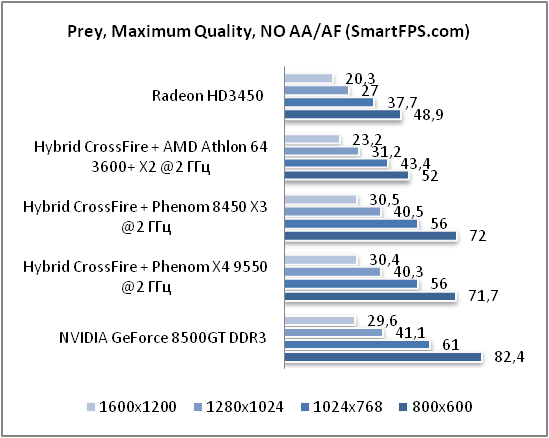

В среднем, в игре Prey за счет технологии Hybrid CrossFire удается получить прирост производительности на 48% при условии использования процессоров Phenom и при этом очень близко подобраться до уровня производительности видеокарты NVIDIA GeForce 8500GT DDR3.

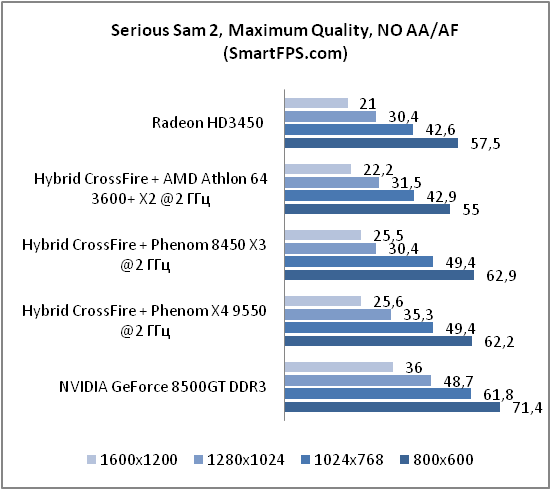

Среднее увеличение производительности в игре Serious Sam 2 составляет только 15%.

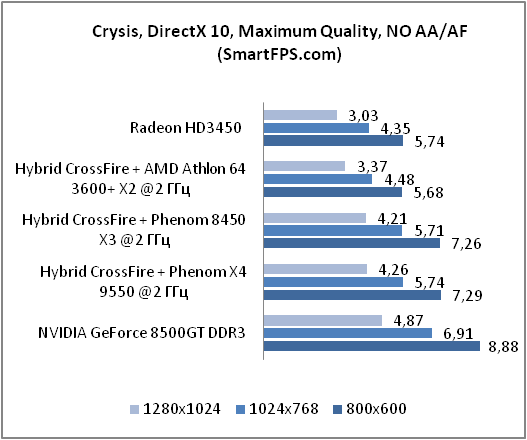

Конечно игра Crysis очень далека от понятия играбельности даже при включении режима Hybrid CrossFire, но констатировать 33% прирост производительности все-таки можно. В итоге, по графиках видим, что производительность «гибридной» графической системы, как и отдельного интегрированного ядра, сильно зависит от скорости обмена с памятью, которое осуществляется за счет процессора, через шину HyperTransport. Поэтому процессоры Phenom имеют определенное преимущество, но особой разницы от использования трех или четырехъядерного процессора нет. Даже в случае если бы система Hybrid CrossFire смогла догнать NVIDIA GeForce 8500GT DDR3 Sonic, то с точки зрения экономии такой вариант был бы сомнительным, так как стоимость более производительных процессоров выходит на порядок дороже видеокарт. Потому технология объединения внешней видеокарты с встроенной графикой больше заинтересует пользователей, которые обычно используют вывод изображения на три или четыре монитора, и иногда у них возникает необходимость поработать с 3D. Выводы Само по себе впечатление от системной логики AMD 780G / SB700 очень приятное, но получено оно было не только от тестирования материнской платы ASUS M3A78-EMH HDMI. Продукт компании ASUS является не единственным предложением на этом чипсете и расчитан он был больше на сегмент недорогих массовых решений в качестве основы мультимедийной системы. Интегрированный графический ускоритель ATI Radeon HD 3200 позволяет приблизится по функциональности до уровня дешевых видеокарт, как по производительности в 3D приложениях, так и по возможностям декодирования основных видеоформатов, которые позволяют аппаратно воспроизводить фильмы с носителей HD-DVD и Blu-ray. Дополнительным бонусом встроенного графического ядра является возможность реализации технологии Hybrid CrossFire, которая способна обеспечить определенный прирост производительности недорогому внешнему ускорителю ATI Radeon HD 3450, но только при условии применения мощных процессоров – поэтому с точки зрения экономической целесообразности такой режим может себя не оправдать. Если говорить конкретно о материнской плате ASUS M3A78-EMH, то в качестве основы мультимедийной платформы она обладает достаточным количеством функциональных возможностей и хорошей компоновкой. Из немного портящих общую картину деталей можно выделить лишь маломощный стабилизатор питания процессора, дроселя которого на нашем экземпляре, к тому же, имели свойство издавать свистящие звуки, а также отметить низкие, как для материнской платы на чипсете AMD 780G, возможности разгона. Достоинства:
Недостатки:
|
