Обзор материнской платы ASUS M3A32-MVP DELUXE/WIFI-AP
Все решения на чипсете AMD 790FX в первую очередь предназначены для создания очень мощной игровой системы, содержащей несколько графических ускорителей. На данный момент AMD 790FX является флагманом среди всех имеющихся наборов логики для процессоров AMD, потому не удивительно, что все материнские платы на нем разные производители стремятся наделить максимальными способностями разгона. В добавок ко всему, компания ASUS решила оснастить свое детище дополнительной системой охлаждения модулей памяти и «встроенной» сетевой WiFi-картой. Ранее мы уже тестировали плату на чипсете AMD 790FX - MSI K9A2 Platinum (в этой статье рассказывалось и об основных отличиях наборов системной логики AMD 7 серии).
Спецификация материнской платы ASUS M3A32-MVP DELUXE/WIFI-AP:
Материнская плата ASUS M3A32-MVP DELUXE/WIFI-AP упакована в темно-зеленую картонную коробку с ручкой для переноски. На коробке подчеркивается поддержка новых процессоров Phenom, Phenom FX и поддержка HyperTransport 3.0.
Лицевая панель упаковки ASUS M3A32-MVP DELUXE/WIFI-AP открывается подобно книге, и на ее развороте можно найти некоторую информацию о реализованных на материнской плате фирменных технологиях. Особое внимание уделяется системе охлаждения модулей памяти, которая должна понижать их температуру на 10ºС. Также, на развороте отмечается 8+2 фазная схема стабилизатора питания процессора, технология Stack Cool 2, которая по заявлению производителя понижает температуру платы на 20ºС, и оверклокерская функция Precision Tweaker 2, позволяющая с малым шагом разгонять основные компоненты: процессор, память, шину PCI-Express и шину HyperTransport.
В комплекте с материнской платой ASUS M3A32-MVP DELUXE/WIFI-AP идут:

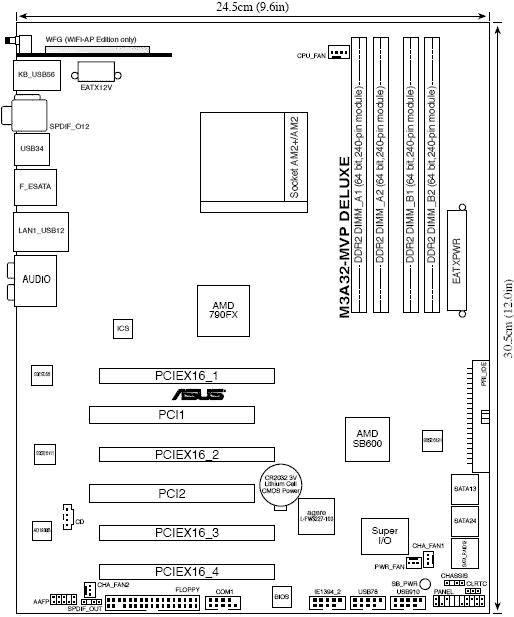

Главной функциональной особенностью материнской платы ASUS M3A32-MVP DELUXE/WIFI-AP является возможность установки четырех видеокарт и объединение их с помощью технологии ATI CrossFireX в режимах: Dual x16; Tripple x16 / x8 / x8; или Quad x8. Наличие четырех слотов PCIe x16 во многом обусловили вид компоновки материнской платы. Внутренние разъемы SATA и IDE были повернутые набок для того, чтобы оставалась возможность подключиться к ним, в случае установки длинных видеокарт. Из-за этого, процесс подключения шлейфов в корпусе будет сильно затруднен. Еще одним не очень удобно расположенным разъемом является порт FDD, под слотами PCI. Все остальные порты и разъемы выгодно расположены по краю платы. Достаточно редким явлением, как для платформ AMD, можно считать оснащение платы только лишь надежными полимерными конденсаторами, а также установку медной системы охлаждения на тепловых трубках. Для более эффективного охлаждения чипсета потребуется установить на радиатор возле панели разъемов ввода/вывода вентилятор турбинного типа, который прилагается в комплекте.
Функции южного моста выполняет не самый новый чип AMD SB600, который поддерживает четыре порта Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 10 и один разъем для двух IDE устройств. Кроме того, дисковая система может быть расширена за счет одного внешнего и двух внутренних портов SATA, работающих от контроллеров Marvell 88SE6121 и Marvell 88SE6111. Материнская плата ASUS M3A32-MVP DELUXE/WIFI-AP имеет четыре внутренних порта USB, COM и FDD разъемы. Джампер сброса BIOS и индикатор наличия дежурного питания размещены довольно удобно в нижнем правом углу материнской платы. Для упрощения процесса подключения к разъему фронт-панели и портам USB, которые расположены на нижнем крае платы, в комплекте прилагается набор переходников, именуемых ASUS Q-Connector.
На материнской плате ASUS M3A32-MVP DELUXE/WIFI-AP вовсе отсутствуют слоты PCIE х1, но зато есть четыре слота PCIE х16 с поддержкой шины PCI Express 2.0 и два слота PCI. К сожалению, два нижних разъема PCIe x16 находятся очень близко друг к другу, что ставит под сомнение возможность организации Quad CrossFireX на самых производительных ускорителях, которые обычно оборудуются двухслотной системой охлаждения. Из встроенных контроллеров можно выделить FireWire Agere L-FW3227-100, поддерживающий два порта, один из которых внешний, а второй можно подключить к модулю, а также гигабитный сетевой контроллер Marvell 88E8056. Кроме них, есть еще 8-канальный звуковой HDA кодек ADI AD1988B, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97.
Материнская плата ASUS M3A32-MVP DELUXE/WIFI-AP оснащена гибридным стабилизатором питания, который работает по схеме 4+1 с параллельно соединенными дросселями, что и обеспечивает виртуальные 8+2 фаз, управляемые контролером STMicroelectronics L6740L. Четыре канала стабилизатора обеспечивают питание ядра процессора, а еще один канал питает интегрированный контроллер памяти и шины HyperTransport. MOSFET стабилизатора охлаждаются радиатором, который предусматривает установку вентилятора турбинного типа, прилагающийся в комплекте.
В самой верхней части материнской платы находится экранированная WiFi-AP Solo сетевая карта, которая может работать и как точка доступа.
На заднюю панель выведены следующие порты: PS/2 для клавиатуры, шесть разъема USB, IEEE 1394a порт, коаксиальный и оптический S/PDIF, разъем RJ45 для сетевых соединений, внешний eSATA, поддерживающий горячее подключение, шесть audio-разъемов для 8-канального звука, разъем для WiFi-антенны.
Уникальной особенностью материнской платы ASUS M3A32-MVP DELUXE/WIFI-AP является медная система охлаждения модулей памяти, которые вставлены в слоты с учетом работы в двуканальном режиме. Система охлаждения на двух тепловых трубках крепится прямо на радиатор северного моста с помощью четырех винтов.
За счет широко раздвигающихся прижимных пластин можно охлаждать модули, как без установленных радиаторов, так и сними. Только, нужно учитывать, что радиаторы на памяти в своем большинстве не рассчитаны для использования в таких приспособлениях, поэтому их боковые стороны могут иметь рельеф, совершенно не способствующий хорошему контакту с системой охлаждения.
На материнской плате ASUS M3A32-MVP DELUXE/WIFI-AP есть всего четыре разъема для подключения вентиляторов: 4-контактный для процессорного кулера расположен над процессорным разъемом, а все три 3-контактные для корпусных вентиляторов расположены в нижней части, что ухудшает возможность выбора более удобного места для подключения элементов охлаждения. BIOS В материнской плате ASUS M3A32-MVP DELUXE/WIFI-AP используется AMI BIOS. Практически все настройки, необходимые для разгона, собраны в разделе «JumperFree Configuration»:
Разгон системы на материнской плате ASUS M3A32-MVP DELUXE/WIFI-AP можно осуществлять несколькими способами.
В BIOS имеется очень длинный перечень настроек изменяющих напряжение в достаточно широком пределе, потому за повышение стабильности во время разгона беспокоиться не придется. Причем, критические значения напряжений выделены красным цветом - это позволяет просто ориентироваться в степени завышения напряжения.
К тому же, более тонко можно настроить напряжения на северном мосте.
На материнской плате ASUS M3A32-MVP DELUXE/WIFI-AP можно произвести очень тонкую настройку подсистемы памяти.
В разделе «PCI Express Configuration» можно установить конфигурацию графической системы.
В окне Hardware Monitor можно следить за: Также в этом разделе можно активировать функцию автоматического регулирования скорости вращения процессорного кулера CPU Q-Fan и выбрать для нее профиль - Optimal, Silent Mode, Performance Mode.
Удачные оверклокерские настройки BIOS можно сохранить в профиль в разделе «O. C. PROFILE Configuration».
Материнская плата ASUS M3A32-MVP DELUXE/WIFI-AP смогла запуститься при частоте тактового генератора в 329 МГц, что можно считать очень хорошим показателем разгона. Тестирование звукового тракта на основе кодека ADI AD1988B Общие результаты (RightMark Audio Analyzer)
Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

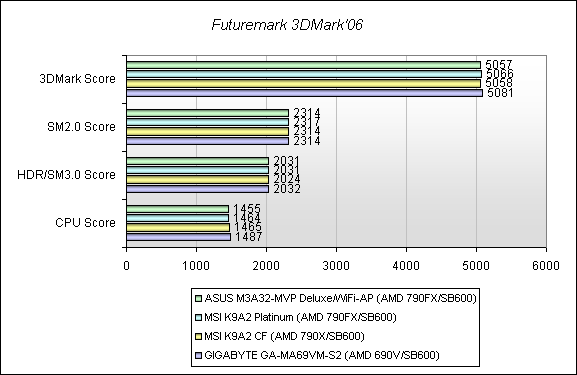

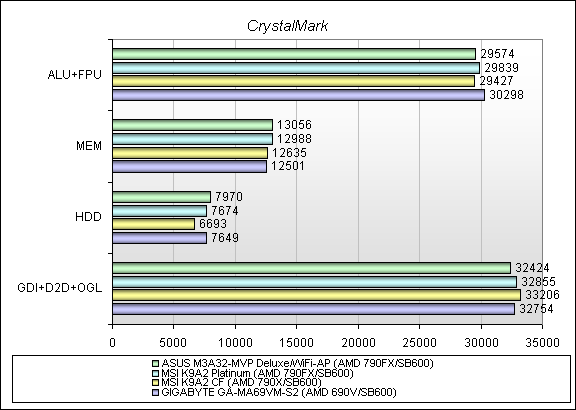

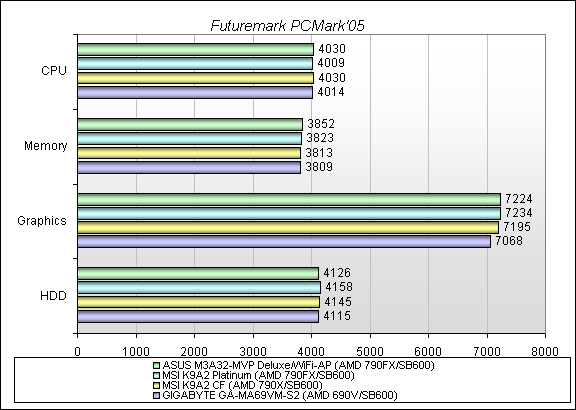

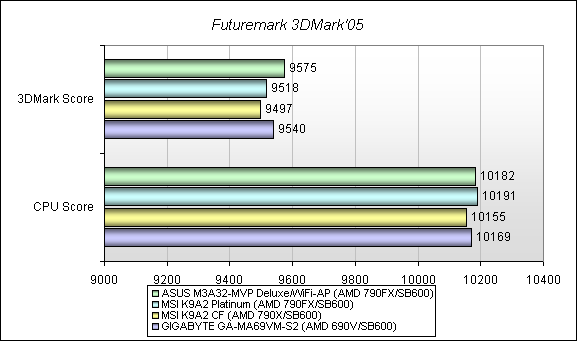

Материнская плата ASUS M3A32-MVP DELUXE/WIFI-AP по уровню производительности не выделяется среди решений этого же класса. Выводы Материнская плата ASUS M3A32-MVP DELUXE/WIFI-AP является одной из лучших основ для систем на процессорах AMD. Стоит отметить, что предложений такого уровня в настоящее время очень немного и эта модель почти в полной мере должна удовлетворить запросы требовательных энтузиастов или геймеров. ASUS M3A32-MVP DELUXE/WIFI-AP представляет собой сплав функциональности и очень хороших оверклокерских возможностей. Особенно значимо выглядит возможность организации видеоподсистемы из двух, трех или, в ряде случаев, и четырех видеокарт при помощи технологии ATI CrossFireX. ASUS M3A32-MVP DELUXE/WIFI-AP можно считать «мечтой оверклокера» из-за способности стабильно работать при высокой частоте тактового генератора, большого количества настроек в BIOS для повышения стабильности системы во время разгона, а также тонкой настройки и разгона памяти. Фактически каждый топовый продукт компании ASUS имеет какую-то отличительную особенность. В этот раз «изюминкой» продукта стала система охлаждения модулей памяти, которая позволит, по заверению производителя, сбросить до 10ºС их рабочей температуры. Достоинства:
Недостатки:
|
