Обзор материнской платы ASUS M2N-VM DVI

Обзор материнской платы ASUS M2N-VM DVI

Возвращаясь к рассмотрению платформ с интегрированным графическим ядром для процессоров AMD, предлагаем оценить возможности нового чипсета NVIDIA GeForce 7050PV/nForce 630a на примере материнской платы ASUS M2N-VM DVI. В конце статьи мы сравним полученные результаты тестирования с показателями протестированных нами ранее материнскими платами на чипсетах GeForce 6150, GeForce 6100, AMD 690G и выясним насколько перспективной получилась новинка от NVIDIA.

Для начала сделаем небольшой анализ функциональных возможностей чипсетов NVIDIA с интегрированным графическим ускорителем:

GeForce 7050PV + nForce 630a

GeForce 7025 + nForce 630a

Quadro NVS 210S + nForce 430

GeForce 6150 LE + nForce 430

GeForce 6100 + nForce 430

GeForce 6100 + nForce 405

AMD 690G + SB600

AMD 690V + SB600

Частота графического ядра, МГц

425

425

425

425

425

425

400

400

DVI

+

+

+

+

SDVO -> TV

-

+

-

HDMI

+

-

-

-

-

-

-

-

HDCP

+

+

-

-

-

-

+

-

ТВ - выход

+

-

+

+

SDVO -> TV

-

+

+

USB

12

10

8

10

10

8

10

10

Все выше перечисленные графические ядра имеют поддержку DirectX 9.0c (Shader Model 3.0). Кроме всего перечисленного интегрированное ядро GeForce 7050PV, чипсета на базе которого построена материнская плата ASUS M2N-VM DVI, имеет функцию аппаратного декодирования H.264, VC-1 и MPEG-2 видео, поддерживает технологию PureVideo. RAMDAC графического ядра работает с частотой 300 МГц и позволяет получить на аналоговом выходе изображение с разрешением до 1920 х 1440 (75 Гц). На цифровом видеовыходе DVI-D максимальное разрешение достигает 1920х1200.

Обзор материнской платы ASUS M2N-VM DVI

Спецификация материнской платы ASUS M2N-VM DVI:

Производитель

ASUS

Модель

M2N-VM DVI

Чипсет

NVIDIA GeForce7050PV/ nForce630a(MCP68PVNT)

Процессорный разъем

Socket AM2

Поддерживаемые процессоры

Athlon 64 X2 / Athlon 64 FX / Athlon 64/ Sempron

Системная шина, МГц

2000 / 1600 MT/s

Используемая память

DDR2 800 / 667 / 533 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCIe x16
1 x PCIe x1
2 x PCI 2.2

VGA

NVIDIA GeForce 7 серия
Поддержка Shader Model 3.0, DirectX 9.0c
Максимальный объем используемой памяти 256 Мб
Поддержка DVI-D c максимальным разрешением 1920 х 1200
Поддержка RGB c максимальным разрешением 1920 х 1440

Дисковая подсистема

NVIDIA MCP68PVNT поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5 и JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 6-канальнго звука Realtek ALC662-GR
High Definition Audio
Поддержка S/PDIF Out

Поддержка LAN

Сетевой контроллер Attansic F1 PHY Gigabit

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на чипсете

Разъемы для вентиляторов

1 x CPU
1 x корпусных вентилятора

Внешние порты I/O

1 x Параллельный порт принтера
2 x PS/2 порта для подключения клавиатуры и мыши
1 x VGA
1 x DVI
4 x USB 2.0
1 x LAN (RJ45)
6 канальный аудио выход

Внутренние порты I/O

6 x USB
1 x LPT
1 x S/PDIF выход
1 x COM
4 х SATA
1 x IDE
1x Floppy
1x микрофонный разъем
1 x CD In
Front panel audio connector

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DIM2.0, WfM2.0, SM BIOS2.4

Возможности разгона

Изменение частоты: FSB, HT, PCI-Express, память.
Изменение напряжения: процессор, память, чипсет.
Профиль

Фирменные технологии

ASUS C. P.R.
ASUS My Logo 2
ASUS install
ASUS CrashFreeBIOS2
ASUS EZ Flash 2

Комплектация (важное)

1 x SATA кабель
1 x 2 разъемный SATA кабель питания
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция
2 х CD с драйверами

Форм-фактор Размеры, мм

MATX 9.6"x 8.8"
244 x 224

Сайт производителя

Http://www. asus. com. tw/

Новые версии BIOS и драйверов можно скачать с сайта поддержки.

Обзор материнской платы ASUS M2N-VM DVI

Материнская плата ASUS M2N-VM DVI упакована в небольшую черно-зеленую картонную коробку, на которой отмечено наличие аналогового RGB и цифрового DVI видеовыходов.

Обзор материнской платы ASUS M2N-VM DVI

На обратной стороне коробке указана поддержка воспроизведения HD DVD и Blu-ray дисков, а также совместимость с HDCP. Кроме того, перечислены некоторые фирменные технологии:

ASUS CrashFree BIOS 2 – утилита автоматически восстанавливающая поврежденный BIOS. Ею можно воспользоваться при помощи идущего в комплекте CD или Floppy диска, содержащие файл с рабочей версией BIOS.

ASUS EZ Flash 2 – утилита позволяет обновить BIOS прямо из меню его настройки и исключает необходимость использования DOS утилит перепрошивки BIOS и загрузочной дискеты.

ASUS MyLogo 2 – утилита, конвертирующая графические файлы в 256-цветовое изображение нужного формата для загрузочного фона BIOS.

ASUS Q-fan – технология интеллектуального управления скоростью вращения процессорного кулера.

Обзор материнской платы ASUS M2N-VM DVI

Комплектация материнской платы ASUS M2N-VM DVI:

    сама материнская плата; два CD-диска с драйверами к Windows Vista и ПО; руководство пользователя и краткая инструкция по установке; шлейф FDD; шлейф UltraDMA 133/100/66; шлейф Serial ATA; переходник питания для устройств Serial ATA; заглушка на заднюю панель корпуса.

Обзор материнской платы ASUS M2N-VM DVI

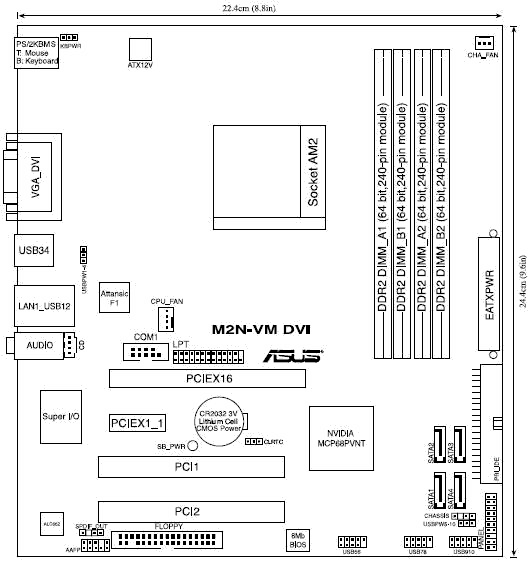

Материнская плата ASUS M2N-VM DVI, довольно удачно распаянная на текстолите форм-фактора microATX. Компоновка платы имеет только один серьезный недостаток – длинная видеокарта, вставленная в разъем PCI-E x16, будет мешать осуществить изъятие модулей оперативной памяти из слотов. Еще одно неудобство может доставить повернутый на 90° разъем IDE – в небольших корпусах будет достаточно сложно подключить к нему шлейф, поэтому советуем подключить шлейф до установки платы в корпус, а в случае необходимости отключать только разъем от жесткого диска. Если посмотреть с другой стороны, то повернутый на 90° разъем IDE имеет и положительные стороны, в частности с ним не возникает проблем при установке очень длинных видеокарт, к тому же сам шлейф будет удобнее уложить в корпусе. В остальном, размещение слотов и разъемов не вызывает особых нареканий. Хотя, можно было бы еще отметить низко размещенный разъем подключения Floppy дисковода, но, в виду все меньшей актуальности этого устройства, данное обстоятельство недочетом считать нельзя.

Обзор материнской платы ASUS M2N-VM DVI

Чипсет, выполняющий еще и функции видеоускорителя, охлаждается достаточно небольшим алюминиевым радиатором, который выкрашен в черный цвет. NVIDIA MCP68PVNT поддерживает четыре порта SATA с возможностью создания RAID массивов 0, 1, 0+1, 5 и JBOD и один разъем IDE, что позволяет подключить два устройства UltraDMA 133/100/66/33. Фирменного Q-коннектора в комплекте нет, поэтому при подключении к разъему фронт-панели придется руководствоваться либо приведенной схемой чуть левее разъема, либо инструкцией. Все шесть внутренних портов USB размещены в правом нижнем углу материнской платы.

Обзор материнской платы ASUS M2N-VM DVI

На материнской плате ASUS M2N-VM DVI имеется два слота PCI, один PCIE х1 и один слот для видеокарты PCIE х16. Над слотом PCIE х16 расположены порты COM и LPT (модули для работы с ними придется искать отдельно), а также распаян гигабитный сетевой контроллер Attantsic F1. В нижнем левом углу материнской платы находиться HDA кодек шестиканального звука Realtek ALC662-GR и аудиоразъем фронт-панели, поддерживающий стандарты HDA и AC’97. Возле батарейки очень удобно расположены джампер сброса BIOS и зеленый светодиодный индикатор наличия на материнской плате дежурного питания.

Обзор материнской платы ASUS M2N-VM DVI

Питание процессора обеспечивается 3-фазной схемой стабилизации, которая собранна на N-канальных полевых транзисторах SSM60T03GH (30 В; 12 мОм; 45А) и SSM70T03GH (30 В; 9 мОм; 60А).

Обзор материнской платы ASUS M2N-VM DVI

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, аналоговый видеовыход VGA и цифровой DVI-D, четыре разъема USB, разъем RJ45 для сетевых соединений и три переключаемых audio-разъема 6-каналного звука.

Обзор материнской платы ASUS M2N-VM DVI

На материнской плате ASUS M2N-VM DVI есть два разъема для подключения вентилятора. Один 4-контактный для процессорного кулера расположен возле COM и LPT портов, а 3-контактный для корпусного вентилятора находится в правом верхнем углу материнской платы.

BIOS

В материнской плате ASUS M2N-VM DVI используется AMI BIOS, со средним набором настроек.

Обзор материнской платы ASUS M2N-VM DVI

Настойки, касающиеся разгона, находятся в разделе «Advanced». В подразделе «JumperFree Configurstion». После того, как вы выберите в пункте «AI Overclocking» пользовательский режим (Manual), можно будет установить следующие параметры системы:

    в пункте «CPU Frequency» задать опорную тактовую частоту процессора от 200 МГц до 300 МГц с шагом 1 МГц; в пункте «PCI-Express Frequency» изменять частоту шины PCI Express от 100 до 150 МГц с шагом 1 МГц; в пункте «Chipset Voltage» установить напряжение на чипсете 1,2 или 1,3 В; в пункте «Memory Voltage» установить напряжение на модулях памяти от 1,85 В до 2,0 В с шагом 0,05 В.

Задав в пункте «AI Overclocking» режим автоматического разгона «Overclock Profile» можно установить 3%, 5% или 7% разгон системы.

Обзор материнской платы ASUS M2N-VM DVI

В подразделе «CPU Configuration» можно выполнить следующие настройки:

    Опция «GART Error Reporting» - разрешает тестирование GART (Graphics Address Relocation Table) таблиц памяти. Опция «Microcode Updation» разрешает работу механизма, исправляющего ошибки допущенные при разработке процессора, за счет изменения микрокода. Новая версия микрокода находиться в BIOS и загружается в процессор при выполнении инструкций BIOS. Опция «Cool 'n' Quiet» включает технологию энергосбережения процессора, понижающую его частоту и снижающую напряжение питания во время не полной загрузки.

Обзор материнской платы ASUS M2N-VM DVI

В подразделе «AMD Overlocking Configuration» есть опции:

    «Processor Frequency Multiplier» изменяющий множитель процессора от 5 до максимального; «Processor Voltage» изменяющий напряжение питания процессора от 1,2 В до 1,25 В с шагом 0,025 В;

Обзор материнской платы ASUS M2N-VM DVI

В подразделе «Memory Configuration» можно установить параметры задержек оперативной памяти (CL, RCD, RP, RAP) и отдельно Command Rate (CR), имеющий значения 1T или 2T.

Опция «MCT Timing Mode» позволяет установить режим синхронизации памяти, а опция «Bank Interleaving» включает режим поочередной работы с банками памяти.

«Memory Hole» - разрешение данного параметра запрещает использование обычным программам области памяти 15-го мегабайта, что позволяет увеличить скорость обращения к устройствам ввода/вывода.

Обзор материнской платы ASUS M2N-VM DVI

В подразделе «Hyper Transport Configuration» можно изменить параметры этой шины:

    частоту Hyper Transport - 200, 400, 800, 1000 МГц; и разрядность Hyper Transport: 4, 8 или 16 бит;

Обзор материнской платы ASUS M2N-VM DVI

В окне Hardware Monitor можно следить за:
- температурой процессора;
- скоростью вращения процессорного кулера и корпусного вентилятора;
- напряжением питания ядра процессора;
- величиной напряжения на основных линиях питания 3.3В, 5В, 12В.

Здесь же можно активировать функцию автоматического управления скоростью вращения процессорного кулера Q-Fan. При этом необходимо будет установить минимальное напряжение питания вентилятора (от 4 до 6 В с шагом 0,5 В), а также задать нижний (от 25 до 48˚С) и верхний (от 67 до 75˚С) температурные пороги, в границах которого будет изменяться скорость вращения вентилятора.

Как оказалось, возможности разгона  материнской платы ASUS M2N-VM DVI достаточно слабые. Этот факт во многом объясняется отсутствием возможности нормально повысить напряжение питания на процессоре.  Проводя стандартную процедуру испытания возможностей тактового генератора системной шины, мы смогли поднять его частоту только до 254 МГц.

Обзор материнской платы ASUS M2N-VM DVI

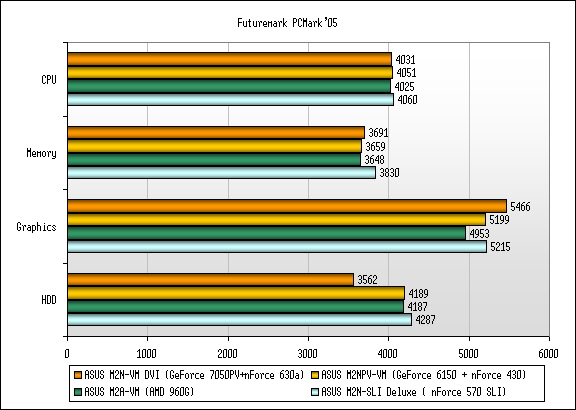

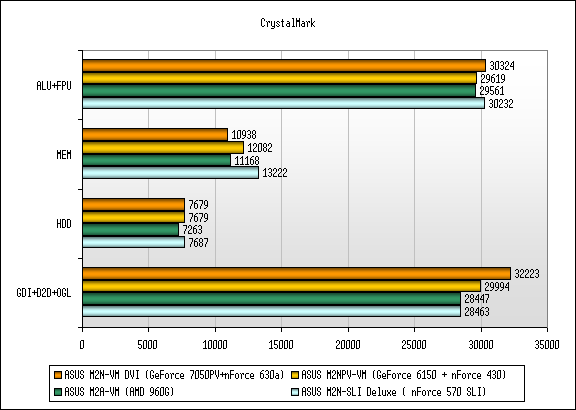

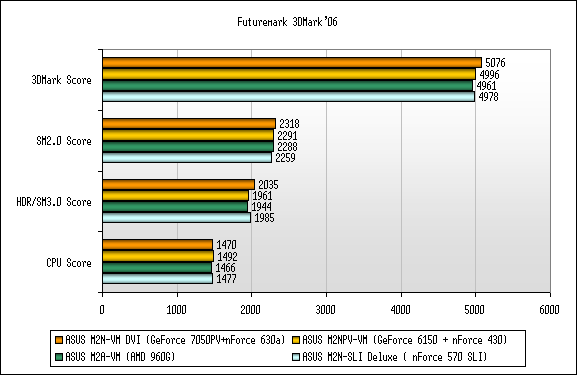

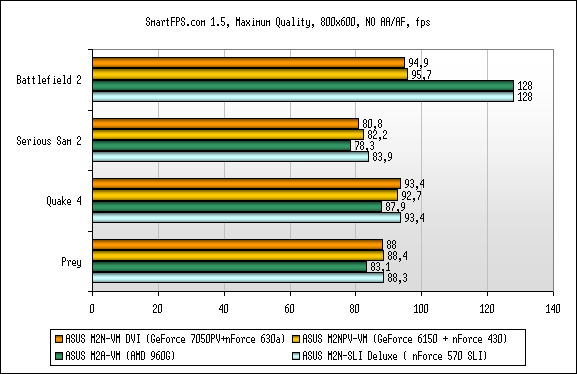

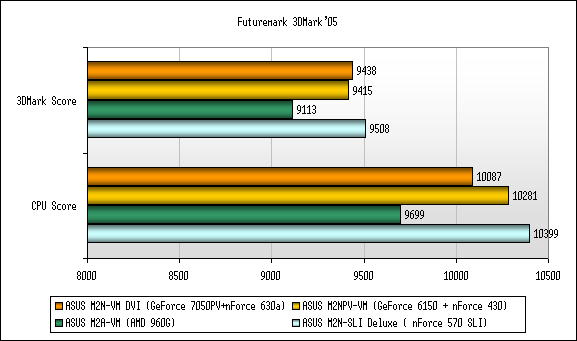

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS M2N-VM DVI

Обзор материнской платы ASUS M2N-VM DVI

Обзор материнской платы ASUS M2N-VM DVI

Обзор материнской платы ASUS M2N-VM DVI

Обзор материнской платы ASUS M2N-VM DVI

Бюджетная материнская плата ASUS M2N-VM DVI имеет достаточно высокий уровень производительности.

Тестирование материнской платы ASUS M2N-VM DVI на интегрированном видеоускорителе NVIDIA GeForce 7050PV



ASUS M2N-VM DVI

ASUS M2NPV-VM

ASUS M2N8-VMX

ASUS M2A-VM



GeForce 7050PV

GeForce 6150

GeForce 6100

AMD 690G

PCMark'05









Score

2745

3121

2724

2511

CPU

4003

4029

3978

4002

Memory

3422

3582

3055

3605

Graphics

749

1040

783

1099

CrystalMark

ALU+FPU

29584

28240

29551

28486

MEM

11033

12758

8188

10360

GDI+D2D+OGL

9060

12230

9377

13188

Futuremark 3DMark'05

3DMark Score

451

696

596

1054

CPU Score

4801

7214

5231

6326

Futuremark 3DMark'06

3DMark Score

91

214

231



SM2.0 Score

62



83

HDR/SM3.0 Score



76

SmartFPS. com 1.5( 800x600 (60Hz),NO AA/AF,) fps

Battlefield 2

18,2

16,4



Serious Sam 2

9,9

13,2

14

20,5

Quake 4

7,9

11,1

9,3

10,3

Prey

9,1

12,2

10,9

11

Результаты тестирования материнской платы ASUS M2N-VM DVI на интегрированном видеоускорителе GeForce 7050PV выглядят очень интересными, так как предполагалось, что графическое ядро новой седьмой серии GeForce должно если и не быть лидером, то хотя бы не аутсайдером в этом сравнении. Хотя вполне возможно, что на результат повлияли не до конца оптимизированные драйверы для этого нового чипсета.  Но опять же, разве можно утверждать, что разница в несколько кадров, которая обеспечится оптимизацией драйвера, может сильно повлиять на общую картину. С другой стороны, все представленные интегрированные решения одинаково «хороши» и сгодятся лишь для выполнения офисных задач и просмотра видео.

Выводы

Материнская плата в большей степени является платформой рассчитанной на построение домашнего мультимедийного центра начального уровня. Об этом говорит факт наличия у GeForce 7050PV лучших возможностей поддержки видео высокой четкости, относительно остальных интегрированных решений. Но при этом уровень производительности в 3D оказался немного ниже, чем у других протестированных материнских плат. И, как уже отмечалось, даже у самого быстрого, из представленных ускорителей, уровня производительности окажется не достаточно для работы с требовательными к 3D графики приложениями. Количество же настроек для разгона в BIOS материнской платы ASUS M2N-VM DVI и протестированная возможность работы на тактовой частоте 254 МГц дают повод надеяться на возможность некоторого разгона системы. Но без возможности поднятия напряжения питания процессора оверлокинг будет относится к категории безопасных и малорезультативных.

К достоинствам можно отнести:

    приемлемую стоимость; новый интегрированный видеоускоритель NVIDIA GeForce 7050PV; неплохие возможности разгона; 6-канальный звук High Difinition Audio; поддержку SATA RAID 0, 1, 0+1, 5 и JBOD; поддержку DVI-D и HDCP; 10 разъемов USB.

К недостаткам, отнесем:

    отсутствие ТВ и HDMI выходов; отсутствие FireWire; отсутствие хотя бы коаксиального S/PDIF выхода.
