Обзор материнской платы ASUS ITX-220
Современные пользователи предъявляют к компьютеру самые разные требования, которые производители стараются удовлетворить. Будь это мощная игровая станция, высококачественная мультимедийная система или обычный семейный ПК. Однако не все ситуации требуют от компьютера высокой производительности: в системах, ориентированных на работу с текстом и интернетом в ней, зачастую, просто нет необходимости. Поскольку данный сегмент занимает значительную долю рынка, производители компьютерных комплектующих предлагают разнообразные решения, производительности которых едва ли хватит для просмотра фильма в HD-качестве, зато эти комплектующие располагают такими достоинствами, как компактность, невысокое энергопотребление и тепловыделение, и, конечно же, доступная цена. Так как залогом получения требуемого уровня производительности от компьютера является в первую очередь грамотно подобранная материнская плата, при определении нужной конфигурации пользователи стараются внимательно отнестись к этому процессу. Это утверждение до некоторой степени справедливо и при выборе материнской платы для офисного ПК, где необходима компактная организация рабочего места и минимизация затрат на покупку и обслуживание компьютера. В данном обзоре будет рассмотрена материнская плата из этого сегмента. ASUS ITX-220 уже имеет на своем борту процессор и видеоядро, что значительно снижает стоимость данного решения. Итак, познакомимся поближе с материнской платой ASUS ITX-220.
Спецификации материнской платы ASUS ITX-220
Все цены на ASUS ITX-220
Плата упакована в картонную коробку с качественной цветной полиграфией. На лицевой стороне упаковки указаны: фирма-производитель, название модели, форм-фактор изделия, информация о наличии гигабитного LAN-контроллера и интегрированного процессора.
На обратной стороне упаковки показан внешний вид платы и с помощью простых и понятных пиктограмм указаны основные особенности изделия, а также на разных языках описаны некоторые отличительные черты платы, такие, как возможность использования DDR2-памяти в двухканальном режиме, наличие гигабитного сетевого LAN-контроллера и высококачественной звуковой подсистемы. Приятен тот факт, что по качеству и дизайну упаковка ASUS ITX-220 не уступает более дорогим и функциональным платам этого производителя.
В комплект поставки материнской платы ASUS ITX-220 входит следующее:
Данная комплектация, безусловно, минимальна, производитель мог бы, по крайней мере, положить в коробку с платой переходник питания и дополнительный кабель для SATA-устройств. Вряд ли бы это серьезно повлияло на цену устройства, зато избавило бы покупателя от дополнительной головной боли.
Материнская плата ASUS ITX-220 выполнена в форм-факторе Mini-ITX и, соответственно, имеет квадратную форму размерами 170 на 170 мм. Все компоненты материнской платы сгруппированы достаточно плотно, однако, это не вызывает никаких неудобств - все внутренние порты и разъемы размещены по краям платы. Кроме того, ASUS ITX-220 выгодно отличается от своих конкурентов в лице GIGABYTE GA-GC230D и ASUS AT3GC-I наличием второго 240-контактного разъема для оперативной памяти, что позволяет организовать двухканальный режим работы последней. А если принять во внимание возможность установки максимального объема ОЗУ до 4 ГБ, то в плане подсистемы оперативной памяти для офисного решения предложен буквально максимум и даже больше.
Несколько удивил подход к охлаждению греющихся компонентов платы – в то время как процессор и северный мост охлаждаются при помощи алюминиевых радиаторов (радиатор на процессоре дополнительно снабжен вентилятором), южный мост остался вовсе без средств охлаждения. В виду того, что ICH7 довольно сильно греется (после длительной нагрузки на систему температура южного моста была равна 64 °С) ему не помешал бы собственный радиатор. Вообще непонятно, почему компания ASUS решила отказаться от использования довольно удачной системы охлаждения примененной на той же ASUS AT3GC-I? В остальном уровень шума системы охлаждения ITX-220 средний, при скорости вращения вентилятора в районе 6000 об/мин.
Что касается системы питания, то плата никаких сюрпризов не преподнесла. Для большинства производителей стало уже стандартом при изготовлении плат данного класса наряду с твердотельными конденсаторами использовать электролитические. Такой подход находит применение и в этой плате, которая в целом, идентична по системе питания с ASUS AT3GC-I.
За дисковую подсистему материнской платы ASUS ITX-220 отвечает южный мост ICH7, однако возможности данной платы в этом отношении были несколько урезаны. Дисковая подсистема ITX-220 состоит только из двух портов SATA II с максимальной скоростью передачи данных до 3 Гб/с, а функция поддержки IDE-контроллера осталась в южном мосте незадействованной, так как разъем для подключения PATA-устройств отсутствует. Очевидно, это вызвано нехваткой свободного места на плате из-за введения второго разъема под оперативную память. Эту особенность данной материнской платы записываем в минусы, хотя и сложно представить ситуацию, когда современная материнская плата такого уровня приобретается для доукомплектации старым оборудованием. Подключить периферийное оборудование можно к шести портам USB, из которых четыре выведены на заднюю интерфейсную панель, а два разведены на плате. К разведенным на плате портам можно подключить разъемы быстрого доступа на лицевой панели корпуса или кардридер.
Обслуживанием системного мониторинга и COM порта занимается контроллер IT8755E. Интегрированный 6-канальный High-Definition Audio кодек выполнен на микросхеме VT 1705 производства компании VIA и при тестировании показал довольно неплохие результаты, как для встроенного решения. Для сетевых соединений на плате ASUS ITX-220 используется гигабитный LAN-контроллер RTL8112 производства компании Realtek.
На заднюю панель материнской платы ASUS ITX-220 выведены следующие порты:
Мы видим, что на задней панели данной платы отсутствует LPT-разъем. Это является минусом данной платы, поскольку конкуренты этого решения его имеют. BIOS Основу BIOS материнской платы ASUS ITX-220 составил код, написанный компанией AMI.
Вкладка «Advanced» предоставляет доступ к управлению процессорными функциями и технологиями.
В настройках чипсета можно определить работу оперативной памяти и встроенного видеоядра.
Системный монитор похвастаться большими возможностями не может, только визуализация. Он отображает температуру центрального процессора, скорость вращения вентилятора системы охлаждения и дополнительного корпусного вентилятора, ИА также напряжение на ядре процессора и основных линиях питания. Возможности для хоть какого-нибудь разгона мы в BIOS не обнаружили, а жаль, ведь конкурентные решения от GIGABYTE, например, плата GA-GC230D, позволяют получить заметное ускорение системы. Тестирование Для тестирования материнской платы использовалось следующее оборудование:
Из данных, отображенных утилитой CPU-Z, видно, что интегрированный процессор Intel Celeron 220 изготовлен по 65-нм техпроцессу, поддерживает инструкции MMX, SSE, SSE2, SSE3, SSSE3 и EM64T, имеет одно ядро, а его рабочая частота составляет 1200 МГц. Кэш-память второго уровня у процессора небольшого объема, всего 512 КБ.
Интегрированное графическое ядро имеет четыре блока ROP, четыре конвейера обработки пиксельных шейдеров и один для работы с вершинными, что обеспечивает поддержку DirectX 9.0. Ядро работает на частоте 400 МГц и использует для своих нужд буфер в оперативной памяти объемом от 8 до 224 МБ.

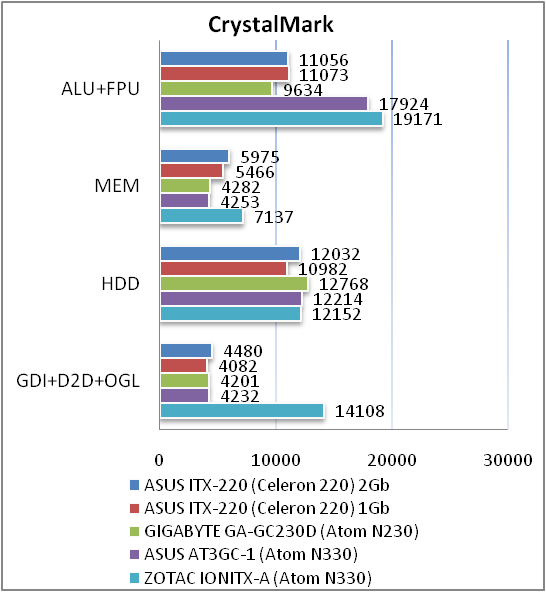

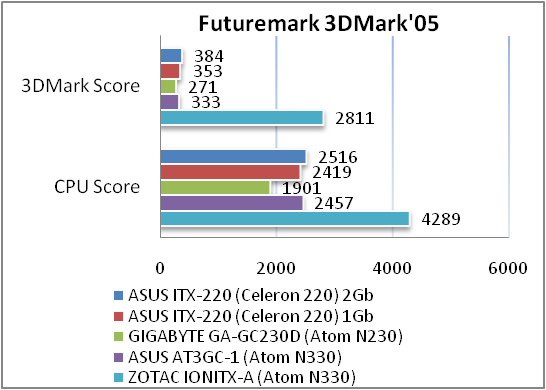

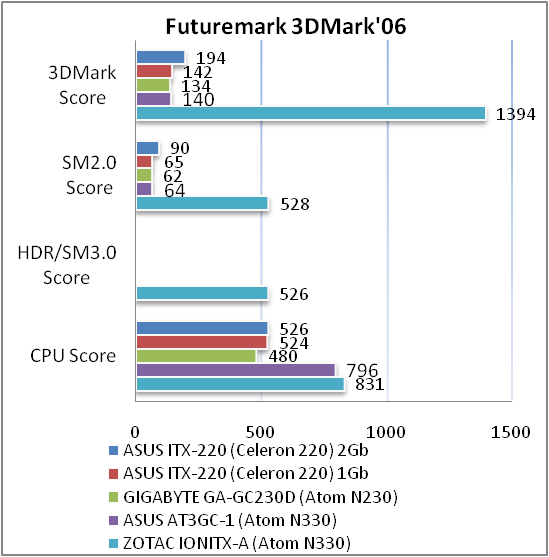

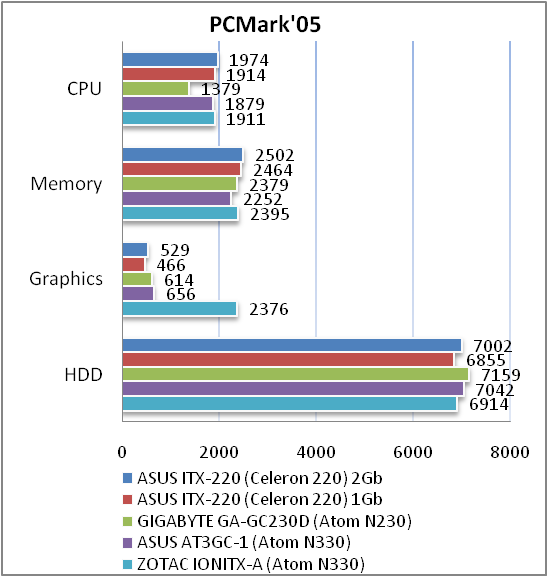

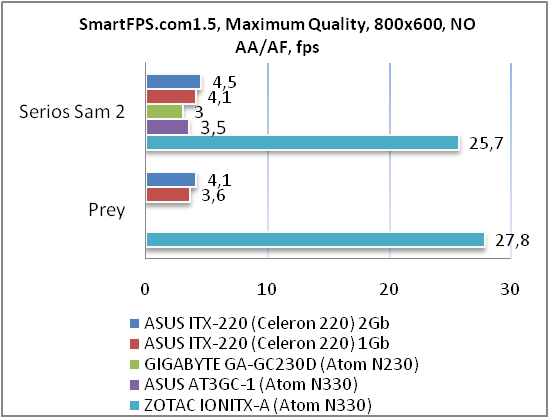

Из результатов тестов видно, что материнская плата ASUS ITX-220, в сравнении с конкурирующими решениями данного сегмента, в целом, равна им в плане производительности. Результаты тестов платы, укомплектованной двумя гигабайтами памяти, работающей в двухканальном режиме, свидетельствуют о незначительном преимуществе перед платами, память которых работает только в одноканальном режиме, но зачастую это преимущество нивелируется одноядерным процессором Intel Celeron 220, производительность которого меньше, чем у двухъядерного Intel Atom N330. Когда дело касается обработки графики, данная плата, как и большинство ее конкурентов, использующих графическое ядро Intel GMA 950, показывает потрясающе низкую производительность, недостаточную, для игры в современные и не очень игры даже с минимальным уровнем комфорта. Но вряд ли это стоит считать недостатком, так как плата такого уровня спроектирована для совсем других задач. Тестирование звукового тракта на основе кодека VIA VT 1705 Общие результаты (RightMark Audio Analyzer) Режим работы 16-bit, 44,1 kHz
Режим работы 32-bit, 192 kHz
Аудио-кодек VIA VT 1705 в общем зачете получает оценку «Хорошо». Это говорит о довольно качественном исполнении микросхемы и достаточно хорошей ее обвязке. Поскольку ориентир платы все же офисный, этого кодека будет вполне достаточно. Выводы Итак, какие же выводы можно сделать о материнской плате ASUS ITX-220? Плата обладает невысокой ценой и, в то же время, предоставляет все необходимые возможности в рамках удовлетворения стандартных офисных нужд. При этом плата обладает несколькими неоднозначными особенностями, как то: наличие второго разъема под оперативную память, но отсутствие IDE-контроллера, а так же неполноценная система охлаждения и отсутствие LPT-порта. Наиболее вероятный вариант развития событий таков, что при выборе платы данного класса хотя бы немного разбирающийся в компьютерной технике покупатель, скорее всего, обратит свое внимание на конкурирующие с ASUS ITX-220 решения, поскольку при схожей цене и возможностях они готовы предложить все необходимые разъемы и будут более дешевыми в эксплуатации ввиду отсутствия дополнительного разъема под оперативную память, использование которого в данном классе систем едва ли оправданно. Достоинства:
Недостатки:
|
