Обзор корпуса In-Win Z612

В данном обзоре продолжим наше знакомство с продукцией компании IN-WIN, а именно, с очередным представителем Z-серии – корпусом Alpha 360 (Z612). Данный экземпляр отличается от своих собратьев в первую очередь изысканным дизайном, технологическими изысками и техническими нововведениями.

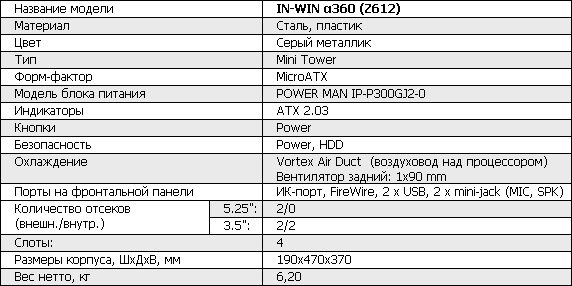

Технические характеристики

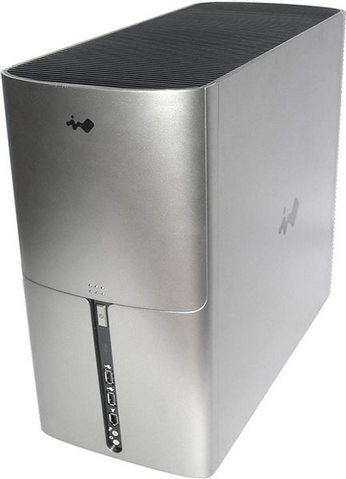

Корпус Alpha 360 выполнен из стали, облицованной снаружи пластиком, что делает его внешний вид обтекаемым и весьма гармоничным. Очень необычная внешность корпуса, на первый взгляд, затрудняет определение тыльной части корпуса, ведь с тыльной стороны попросту отсутствуют обычные для нас разъемы и слоты. Главной его особенностью является наличие ИК-порта на передней декоративной панели корпуса, а также отсутствие кнопки "сброс" (Reset).

Упаковка и комплектация

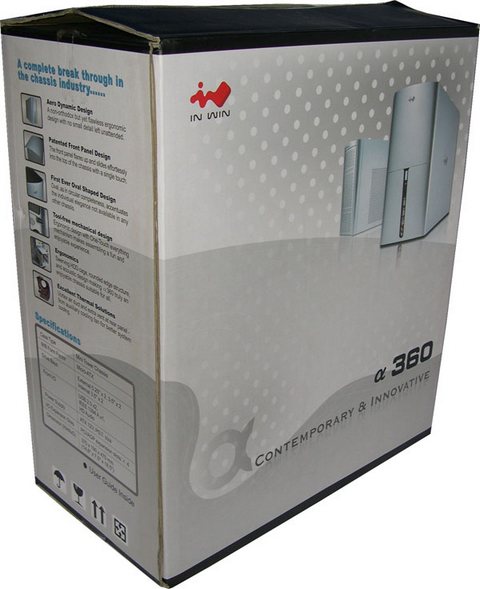

Lpha 360, как и положено инновационному корпусу, поставляется в качественной коробке. На коробке имеется вся нужная идентификационная информация и изображение самого корпуса во всех ракурсах. Внутри коробки находится сам корпус, который упакован в специальный целлофановый пакет и зафиксирован  с помощью пенопластовых вставок, предохраняющих корпус от возможных внешних повреждений.

Комплект поставки:

корпус α360; блок питания POWER MAN IP-P300GJ2-0 с заявленной мощностью 300 Вт; сетевой шнур; инструкция пользователя; комплект крепежа.

Из всего комплекта поставки бросается в глаза весьма скромный набор крепежа, однако не следует особо беспокоится по этому поводу, ибо в корпусе применено в основном безвинтовое крепление всех компонентов. Особенно порадовало отличное качество изготовления сетевого шнура. Его штекер, подключаемый к блоку питания, выполнен в прямоугольной форме, что весьма удобно при подключении, особенно для данной конструкции корпуса.

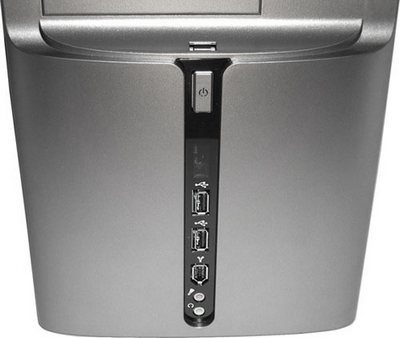

Кнопка расположена в легкодоступном месте  и нажимается четко и легко. Чуть ниже расположен индикатор состояния накопителей (HDD).

Техническим нововведением в корпусе Alpha 360 является наличие встроенного ИК-порта, расположенного чуть выше двух портов USB. Также на этой вставке находится один порт FireWire и два аудио выхода (микрофон / линейный аудио-выход).

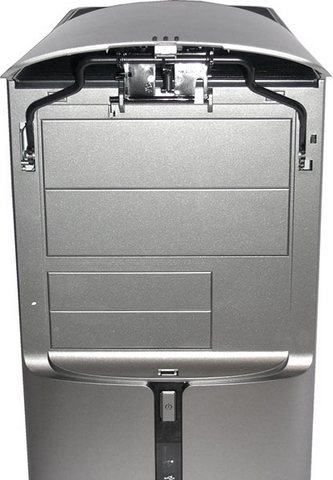

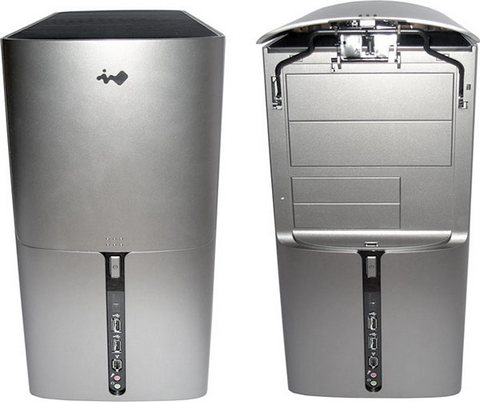

Корпус обладает необычной откидной панелькой, которая плавно передвигается на верхнюю часть корпуса и по желанию пользователя фиксируется там дополнительным нажатием.

За этой панелькой скрывается по две заглушки для 3.5" и 5.25" отсеков. Данные заглушки выполнены из пластика, окрашенного в цвет корпуса.

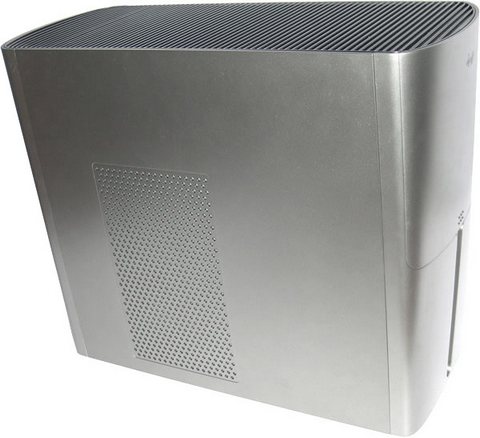

На правой боковой стенке корпуса находится очень большая вентиляционная решетка прямоугольной формы с большим количеством отверстий мелкого диаметра, выполненная из пластика под цвет корпуса.

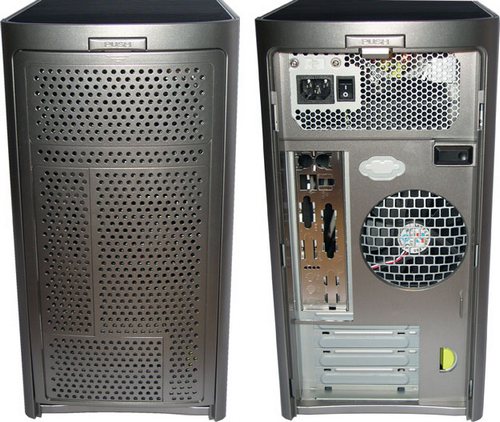

Как отмечалось выше, на тыльной стороне корпуса находится декоративная заглушка, скрывающая все, что там находится. Снимается данная заглушка очень легко – простым нажатием на кнопку "PUSH", которая расположена в верхней части тыльной стороны. Более того, заглушка полностью состоит из вентиляционных отверстий, что благоприятно сказывается на вентиляции корпуса.

С тыльной стороны корпуса расположились 4 заглушки слотов расширения и 90 мм вентилятор охлаждения, имеющий слегка выпуклую решетку с крупным сечением, а также опциональное место для СОМ-порта. Вентилятор блока питания находится внутри корпуса в нижней части, обеспечивая при этом дополнительную вентиляцию внутри корпуса.

Корпус устойчиво стоит на четырех резиновых ножках круглой формы, выполненных из жесткой, но приятной на ощупь резины.

Особенности внутренней конструкции

Если внимательно присмотреться к корпусу, то можно заметить отсутствие специальных IN-WIN'овских защелок или крепежных винтов для фиксации боковых стенок к шасси. Левая боковая стенка сплошная и несъемная, а правая, имеющая вентиляционную решетку – съемная, однако воздушного фильтра и воздуховода для процессора на ней с обратной стороны обнаружено не было.

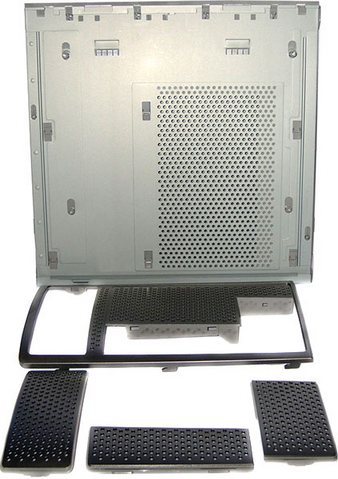

Данная стенка снимается очень легко, путем нажатия всего на одну черную кнопку, расположенную на тыльной стороне корпуса. Нужно еще добавить, что тыльная декоративная заглушка состоит из четырех модулей, три из которых съемные, что позволяет выборочно снять необходимые модули.

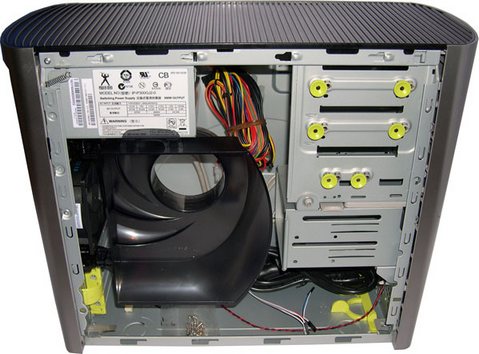

С внутренней стороны корпуса находится стандартное шасси  корпусов Z-серии, однако появилось несколько приятных особенностей. Корпус отштампован из 0.8 мм качественной японской стали, края шасси хорошо обработаны и завальцованы, что исключает вероятность пореза пальцев при монтаже или демонтаже комплектующих. По боковым сторонам на шасси, в месте соединения боковой стенки, установлены контактные скобы, выполняющие функцию виброгасителей. Материнская плата устанавливается с помощью специальных отштампованных в шасси стоек и дополнительной стойки, находящейся в комплекте.

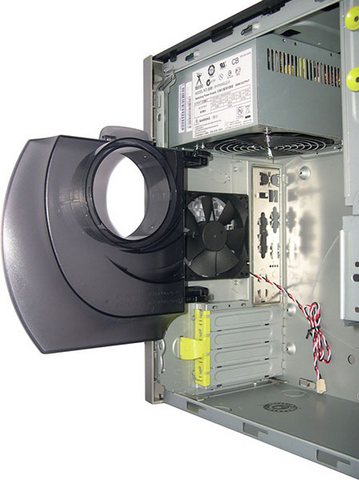

На тыльной стенке корпуса установлен единственный 90 мм вентилятор охлаждения фирмы ARX с максимальным током потребления 0.25 А, подключаемый к материнской плате через трехштырьковый разъем. Все слоты расширения фиксируются одной пластиковой защелкой, однако в этой защелке есть специальные отверстия для крепления карт расширения при помощи болтов. Следующее, на что хочется обратить ваше внимание – это большой воздуховод для процессора, который поворачивается на 90° и фиксируется в крайних положениях. А если данный воздуховод будет мешать установке комплектующих, то его можно будет быстро и легко снять.

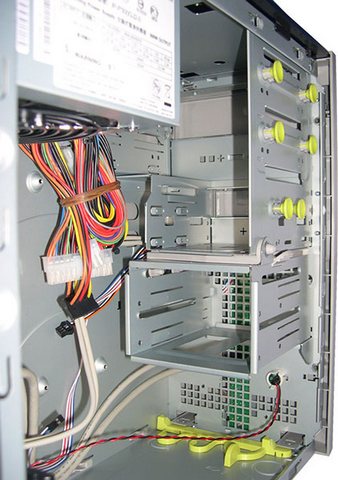

Внутри корпуса, в верхней части расположена жестко закрепленная корзина, содержащая два отсека для  установки двух 5.25" устройств (CD-RW, DVD-RW), и  два отсека для установки двух 3.5" устройств (Floppy-дисководов или же других совместимых модулей). Нужно отметить, что крепление устройств в данные отсеки осуществляется с помощью специальных фиксаторов, находящихся  в специально предусмотренных местах.

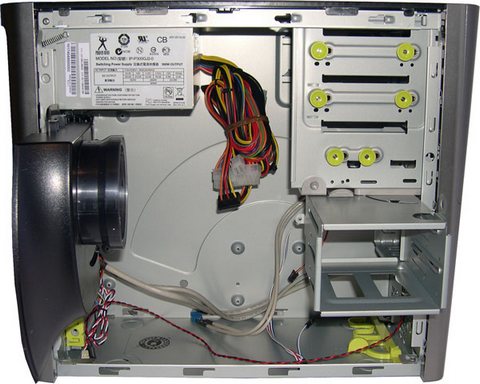

Чуть ниже находится поворотная корзина 3.5" устройств, предназначенная для установки двух жестких дисков. Данная корзина поворачивается на 90° и фиксируется в крайних положениях с помощью специальной защелки, однако предусмотрено еще одно место для жесткой фиксации корзины к шасси с помощью винта. Устройства в данной корзине крепятся с помощью болтиков, идущих в комплекте. Место для установки дополнительного вентилятора охлаждения на передней панели отсутствует.

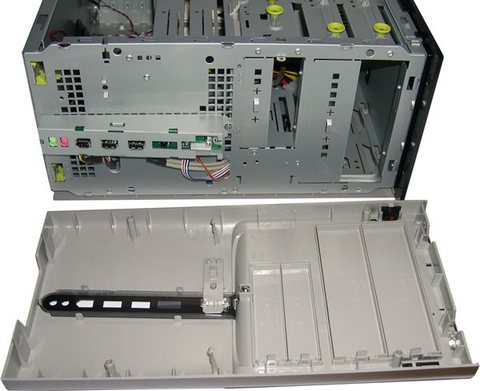

Передняя субпанель легко отсоединяется от корпуса с помощью специального механизма, находящегося на нижней части шасси.

Блок питания

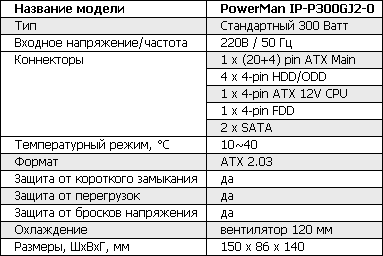

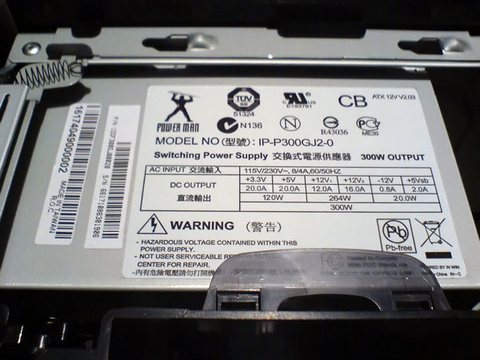

К нам на обзор попал корпус Alpha 360 с встроенным блоком питания POWER MAN IP-P300GJ2-0 с заявленной мощностью 300 Вт. Блоки питания под торговой маркой POWER MAN – одни из самых известных в нашей стране, ведь такое признание ими получено в основном благодаря тому, что любой блок питания POWER MAN будет обладать высоким качеством и соответствовать международным стандартам безопасности.

Конечно, заявленной мощности в 300 Вт будет откровенно маловато для построения серьезной и высокопроизводительной системы. Но не стоит забывать, что данный блок питания выполнен в форм-факторе Mini Tower, по своей сущности предназначенного для домашнего или офисного компьютера, для которого данной мощности вполне может хватить.

Корпус блока питания, подобно своим старшим собратьям по мощности, выполнен из качественного металла и внешне выглядит вполне стандартно. Охлаждение блока питания реализовано с помощью стандартного для серии IP-P 120 мм вентилятора. Все провода блока питания, за исключением шнура питания длиной 175 см, установлены стационарно и не отсоединяются. Блок питания оснащен следующими разъемами с общей пластиковой стяжкой на  расстоянии 5 см от корпуса БП:

20+4 пиновый ATX разъем, длина проводов до разъема составляет 35 см, через 25 см от корпуса на них установлена пластиковая стяжка; 4 пиновый разъем ATX12V, длина проводов до разъема – 36 см, пластиковая стяжка установлена на расстоянии 21 см от корпуса БП; 2 SATA разъема питания, длина проводов до разъема – 41 и 56 см, стяжка установлена на расстоянии 27 см от корпуса БП; 2 разъема типа Molex, длина проводов до 1-го разъема – 42 см, до 2-го – 57 см, стяжка установлена на расстоянии 2 см от корпуса БП; 2 разъема типа Molex плюс разъем питания для FDD, длина проводов до 1-го разъема – 26 см, до 2-го – 57 см, до разъема FDD – 55 см, стяжка установлена на расстоянии 11 см от корпуса БП.

Вывод

Корпус Alpha 360 является одним из самых функциональных и стильных корпусов форм–фактора Mini Tower. Данный корпус сочетает в себе необычайную гармонию формы и цвета, а внутри корпуса все очень хорошо технически продумано, как с точки зрения системы вентиляции, так и с точки зрения удобства монтажа и демонтажа комплектующих.

К недостаткам данной модели можно отнести только отсутствие места для переднего вентилятора охлаждения и отсутствие в блоке питания разъема PCI Express, впрочем, это вина исключительно встроенного блока питания.

По материалам www. gigamark. com
