Обзор и тестирование материнской платы GIGABYTE GA-MA790GP-DS4H
С появлением встроенных в материнскую плату графических адаптеров, звуковых кодеков, сетевых контроллеров и прочих устройств обрел популярность так называемый «модульный» режим покупки компьютера. Ни для кого не секрет, что покупка современного мощного ПК со всеми «наворотами» обходится очень дорого и выложить такую сумму в одночасье может не каждый. Именно поэтому очень часто компьютер покупают «по частям», благо современные материнские платы позволяют это сделать. Как это происходит? Покупается системный блок с минимальным количеством компонентов, необходимых для запуска ПК, а именно:
Вот в принципе и всё, что требуется для успешной работы компьютера. А нет, пожалуй, не все. А как же мы подключимся к сети Интернет? А куда подключать монитор? А наушники или колонки? Ответ прост – в материнскую плату. Именно она в данном случае является чрезвычайно важным элементом при покупке компьютера, так как она должна выполнять функции недостающих компонентов, а именно сетевой карты, звуковой карты и графического ускорителя. Такой подход к приобретению ПК позволяет существенно удешевить системный блок, в основном за счет отсутствия расходов на видеокарту, сохраняя возможность использовать компьютер для большинства домашних (офисных) задач – работы в графических и текстовых редакторах, просмотра видео и т. д. А если захочется более качественный звук, то докупается звуковая карта, или если возникнет желание поиграть в современные игры – докупается видеокарта и память. Однако с материнскими платами подобного направления есть две существенные проблемы. Первая проблема – это очень низкая производительность встроенных графических адаптеров. Она настолько мала, что часто не позволяет использовать компьютер в качестве проигрывателя видео высокой четкости, не говоря уже об играх средней тяжести. Второй проблемой является то, что многие производители материнских плат с интегрированным видеоадаптером выполняют их в очень бюджетном варианте: со слабой системой охлаждения, малым количеством слотов расширения, малым количеством SATA-портов, меньшим количеством дополнительных функций и технологий, таких как RAID или SLI/CrossFireX, что делает невозможным будущий апгрейд компьютера до мощной игровой станции, даже путем покупки мощной видеокарты.
Исправить ситуацию может новая материнская плата от GIGABYTE GA-MA790GP-DS4H, Которую мы и рассмотрим в сегодняшнем обзоре. Ее особенностью как раз и является то, что она не принадлежит к сектору очень дешевых и поэтому «урезанных» материнских плат и имеет в своем распоряжении новый интегрированный графический чип Radeon HD 3300, производительность которого «усилена» технологией SidePort. Но не будем забегать вперед, раскрывая все козыри. Итак, приступим. Внешний вид, спецификация и комплектация
Поставляется материнская плата GIGABYTE GA-MA790GP-DS4H в серо-синей картонной коробке. На лицевой ее стороне, в верхнем правом углу, есть пометка «Gamers Choice!», что означает «Выбор геймеров!». Также есть эмблемы поддерживаемых технологий и значки поддерживаемых типов процессоров.
На обратной стороне коробки, кроме привычных описаний, присутствует весьма занятная надпись: «Not your average IGP», что в переводе на русский означает «Не ваша обычная интегрированная видеокарта». Этой фразой компания GIGABYTE намекает на упомянутый выше новый ускоритель Radeon HD 3300. Рядом же с надписью есть смелое заявление, что данный видеоадаптер благодаря технологии SidePort набирает в тесте 3D Mark’06 более 2800 очков. Это утверждение мы обязательно проверим при дальнейшем тестировании. Немного напомним, что такое технология SidePort, о которой мы уже говорили в обзоре GIGABYTE GA-MA78GPM-DS2H. Идея заключается в следующем. Почти все интегрированные видеочипы не имеют собственной памяти и «арендуют» ее из оперативной. Этот подход имеет ряд недостатков, так как, во-первых, мы теряем несколько мегабайт ОЗУ (от 8 до 256 МБ, а то и больше), а во-вторых, затрачивается лишняя работа для этого самого выделения памяти, подачи и извлечения оттуда данных, что снижает общую производительность. Технология SidePort исправляет данный недостаток, так как предполагает наличие на материнской плате дополнительной микросхемы памяти, специально выделенной для нужд графического адаптера.
В комплекте с данной материнской платой вы найдете:

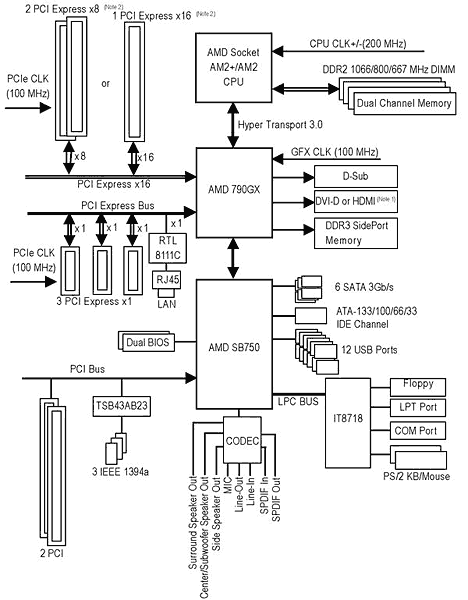

Кроме того, вы получаете модуль для организации двух дополнительных портов USB на задней панели. Спецификация:
Все цены на GIGABYTE GA-MA790GP-DS4H
Плата выглядит довольно впечатляюще благодаря массивной системе охлаждения с двумя тепловыми трубками.

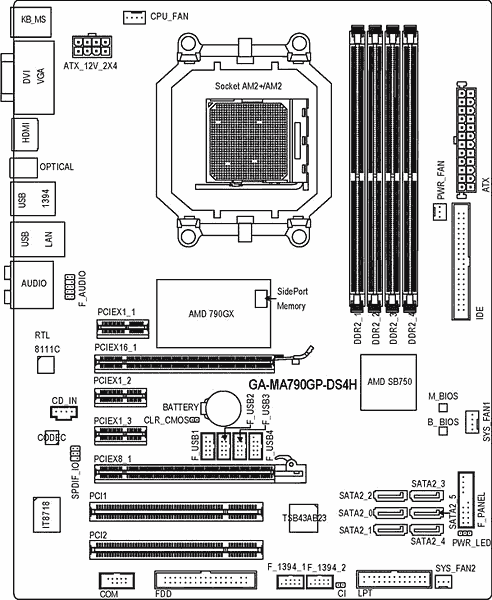

Удачна компоновка слотов PCI-e для размещения двух видеокарт с двухслотовой системой охлаждения. Однако всю картину портят четыре разъема для подключения USB, которые, будучи задействованными, создадут значительную помеху. Неприятности при подключении могут доставить и порты SATA, которые будут очень сильно препятствовать установке длинной видеокарты в нижний слот PCI-e x16. Других нареканий на компоновку платы у нас нет.
Питание процессора выполнено по классическому для AMD принципу 4+1: четыре фазы для питания процессоров с тепловым пакетом до 140 ватт и 1 фаза для питания встроенного в процессор северного моста. Отметим, что у GA-MA790GP-DS4H стабилизаторы питания накрыты массивным радиатором, который должен обеспечить его эффективное охлаждение.
Возле южного моста находятся две микросхемы BIOS, необходимые для реализации функции DualBIOS.
Чуть ниже и левее находится контроллер TSB43AB23, отвечающий за работу трех портов IEEE 1394a. Под ним мы видим разъемы для подключения двух портов, третий разъем уже выведен на заднюю панель.
Остальные же интегрированные контроллеры, традиционно для GIGABYTE, размещены вдоль левой грани платы. В порядке слева направо это: сетевой гигабитный контроллер Realtek 8111С, звуковой кодек Realtek ALC889A и чип мониторинга IT8718.
А вот 8-контактный разъем питания ATX 12V расположен не очень удобно. Его подключению будет немного мешать радиатор, однако, это действие не столь частое, поэтому недостатком считать данный факт не стоит.
За заднюю панель материнской платы выведены:
Наличие на плате HDMI-порта последней ревизии делает ее очень функциональным решением при использовании в мультимедийном ПК.
Обратная сторона платы ничем не отличается, разве что рамка крепления кулера имеет металлическую подложку, что более надежно и может немножко улучшить тепловой режим в процессорной зоне. Перейдем к рассмотрению BIOS GIGABYTE GA-MA790GP-DS4H
В данной модели, как и во всех остальных от компании GIGABYTE, используется BIOS на основе кода Award.
Первым в списке появляется фирменное меню для материнских плат от GIGABYTE, называемое «MB Intelligent Tweaker (M. I.T)». Данное меню имеет достаточное количество параметров для тонкой настройки режимов работы системы и осуществления разгона.
Подменю «DRAM Configuration» позволяет произвести тонкую настройку оперативной памяти.
В меню «Advanced BIOS Features» можно выбрать режим работы встроенного графического адаптера. Как видно, технологию SidePort можно включать отдельно.
Кстати, вот и сама микросхема памяти, которая обеспечивает поддержку SidePort. Было бы очень не плохо, если бы производитель накрыл данный чип радиатором полностью, да еще и с прослойкой термопасты. Но, увы, инженеры посчитали этот ход излишним.
Кроме использования памяти SidePort, видеоадаптер Radeon HD 3300 может заимствовать из оперативной памяти компьютера еще до 512 МБ памяти.
А микросхема SidePort может оказывать ему помощь в виде объема памяти от 4 до 128 МБ при частоте от 333 до 667 МГц.
В разделе «PC Health Status» мы можем наблюдать достаточно подробную информацию о параметрах системы.
Кроме этого, в данном меню есть возможность управлять скоростью вращения вентиляторов. Разгонный потенциал
С двухъядерным процессором материнская плата смогла покорить частоту шины в 330 МГц.
При использовании четырехъядерного процессора частота системной шины поднялась до 295 МГц. Результат разгона при использовании двухъядерного процессора можно считать просто хорошим, но вот с четырехядерным процессором плата нас порадовала – отличный результат. Во время тестирования система охлаждения северного моста и стабилизатора питания нагревалась средне. Радиатор на южном мосте также был теплым, но не горячим. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

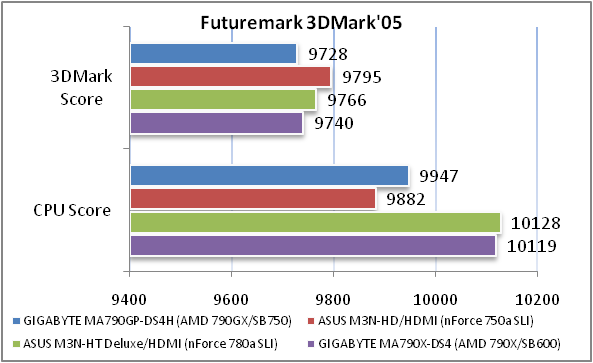

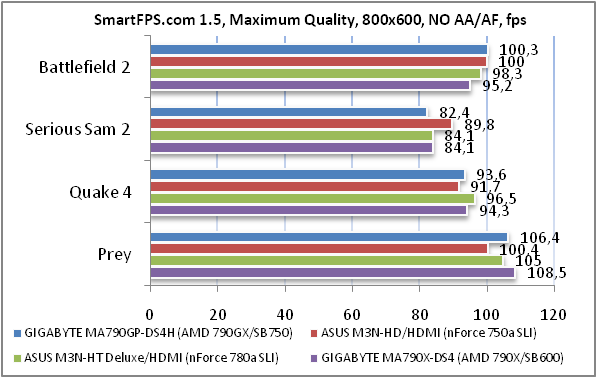

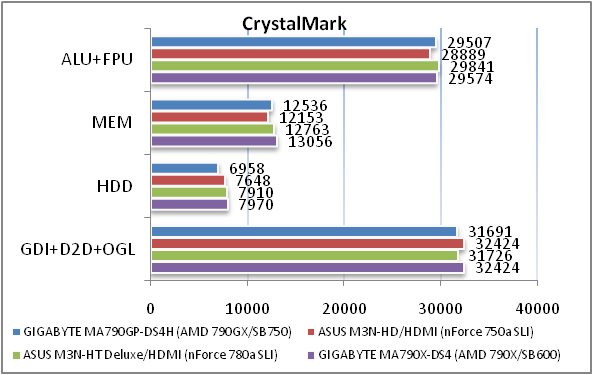

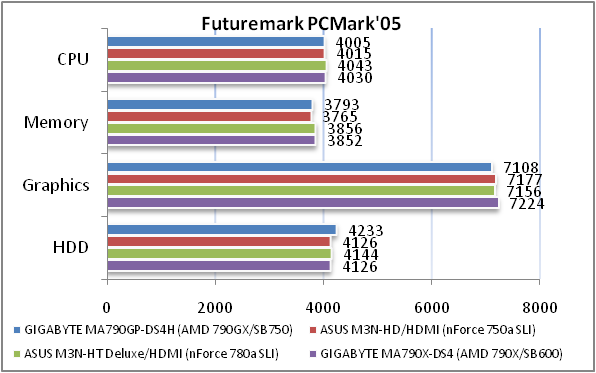

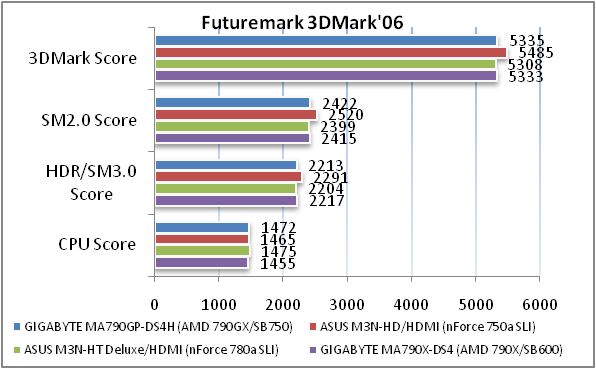

Материнская плата GIGABYTE GA-MA790GP-DS4H не показала выдающихся результатов в тестах, но, что наиболее важно, не допустила провалов производительности. Это свидетельствует о стабильной и хорошо отлаженной версии прошивки BIOS. Тестирование интегрированного графического адаптера Radeon HD 3300 с технологией SidePort

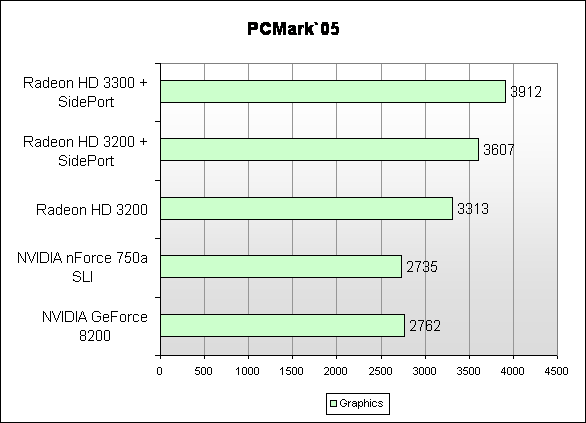

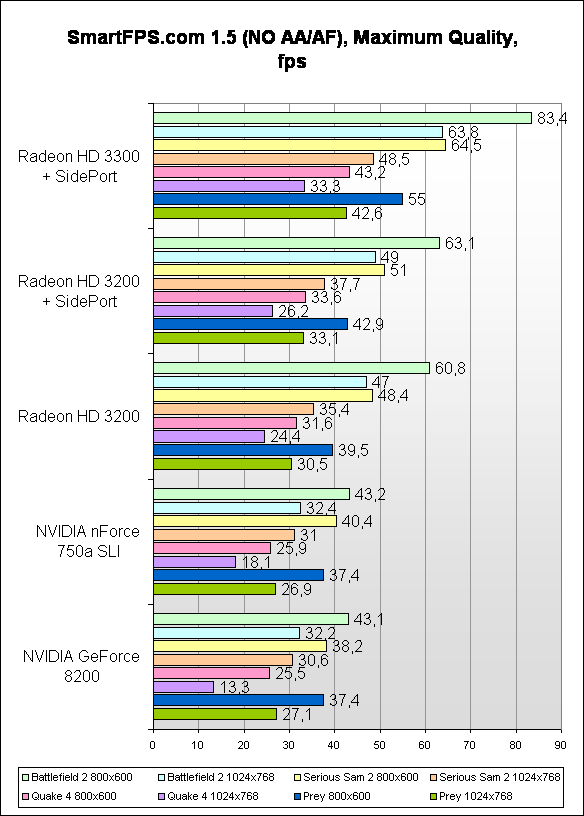

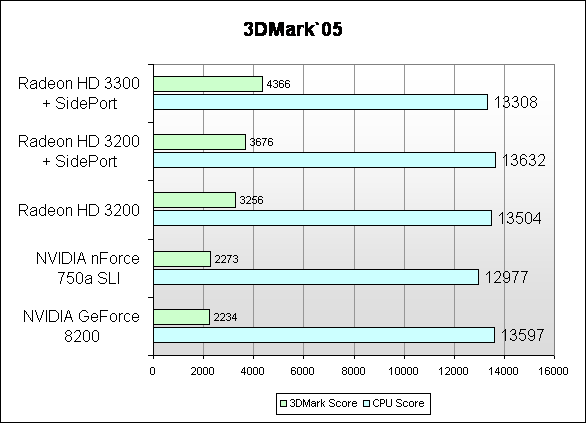

Известная утилита GPU-Z версии 0.3.1 успешно определила тип графического адаптера, но некоторые поля не были заполнены, такие как частоты чипа и памяти, скорость текстурирования и т. д. Мы протестировали производительность данного решения в стандартном режиме. Все настройки BIOS были по умолчанию. Тестирование проводилось с процессором Phenom X4 9550, который за счет большей пропускной способности шины HyperTransport, показывает более высокие результаты. Соперниками выступают интегрированные видеоадаптеры других производителей, но на наш взгляд будет наиболее интересным противостояние с предыдущим лидером – Radeon HD 3200 с технологией SidePort.

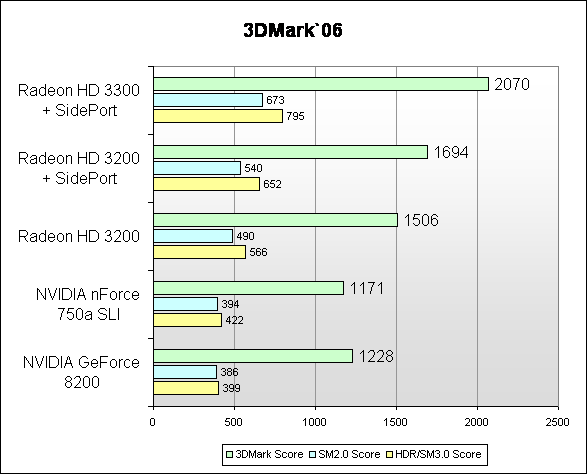

Что ж, результаты интересные. И хотя заявленных на коробке 2800 очков в 3DMark`06 мы не получили, но, тем не менее, интегрированный графический адаптер Radeon HD3300 с технологией SidePort оказался самым производительным решением из всех протестированных нами ранее. Тестирование звукового тракта на основе кодека Realtek ALC889A Общие результаты (RightMark Audio Analyzer) 32-bit, 192 kHz
Обвязка звукового кодека Realtek ALC889A на плате GIGABYTE GA-MA790GP-DS4H выполнена достаточно качественно, что позволяет использовать встроенную аудиокарту при создании домашнего кинотеатра. Выводы Собрать мощный ПК по частям можно, и материнская плата GIGABYTE GA-MA790GP-DS4H это подтверждает. Она разрушает стереотип о том, что материнские платы с интегрированным видеоядром слишком упрощенны и годятся только для «печатных машинок». Данная же плата, благодаря новому графическому адаптеру Radeon HD 3300 и технологии SidePort, позволяет организовать на основе компьютера великолепный мультимедиа центр, так как она поддерживает HDMI v1.3a с выводом многоканального звука. Производительности Radeon HD 3300 может вполне хватить на средние игры, а с видео высокой четкости он справляется весьма легко, так как поддерживает его аппаратное декодирование. Кроме того, GIGABYTE GA-MA790GP-DS4H поддерживает технологию CrossFireX и позволяет устанавливать две видеокарты стандарта PCI-e 2.0, превращая компьютер в мощную игровую станцию. Способствует этому и поддержка самых передовых процессоров от AMD. Но и это еще не все. Если вам необходима максимальная производительность от своего ПК, то организация RAID массива придется как нельзя кстати, а добротно выполненная система охлаждения даст вам достаточный запас для хорошего разгона. Учитывая все вышесказанное, материнскую плату GIGABYTE GA-MA790GP-DS4H можно смело назвать платой на все случаи жизни. Если бы в ней был еще и встроенный адаптер Wi-Fi, то это было бесценное универсальное решение. Достоинства:
Недостатки:
|
