Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

В ассортименте материнских плат на чипсетах AMD последнего поколения (имеются в виду, конечно решения на чипсетах 8-серии) все еще нет по-настоящему сбалансированного решения для массового покупателя с оптимальным соотношением цена/возможности, что объясняется новизной чипсета и обусловленными этим фактом наценками. Поэтому для массового сегмента рынка ведущим производителям материнских плат остается модернизировать более ранние решения, для удовлетворения растущих требований пользователей, вплотную приближая возможности решений предыдущего поколения к таковым у самых современных чипсетов AMD. Одним из таких решений, которое нацелено на массового покупателя, является рассматриваемая сегодня материнская плата GIGABYTE GA-770T-USB3 на наборе системной логики AMD 770. Данный набор является решением для экономных покупателей, и материнские платы на его основе выпускаются уже несколько лет, однако возможности рассматриваемого сегодня продукта далеко выступают за пределы бюджетного диапазона благодаря поддержке стандарта передачи данных USB 3.0, поддержке памяти DDR3 и хорошему разгонному потенциалу.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Спецификации материнской платы GIGABYTE GA-770T-USB3:

Производитель

GIGABYTE

Модель

GA-770T-USB3

Чипсет

AMD 770 + AMD SB710

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II

Используемая память

DDR3 1666(OC)/1333/1066 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти.
Двухканальная архитектура памяти.

Слоты расширения

1 x PCI Express 2.0 x16 (16 линий)
2 x PCI
4 x PCI Express x1

Дисковая подсистема

Чипсет SB710:
6 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, 10, JBOD
1 x IDE с поддержкой двух устройств ATA 133/100/66/33

Чип NEC D720200F1:
2 x USB 3.0

Чип iTE IT8720:
1 x FDD

LAN

Сетевой LAN-контроллер Realtek 8111D (10/100/1000) Мбит/с

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC888

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на северном мосте;
Алюминиевый радиатор на южном мосте.

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 x Power

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x LAN (RJ45) порт
1 x S/PDIF оптический выход
1 x S/PDIF коаксиальный выход
6 x USB 2.0/1.1
2 x USB 3.0/2.0
2 x IEEE 1394a
8 канальный аудио выход

Внутренние порты I/O

2 x USB 2.0/1.1
1 x S/PDIF выход
1 x S/PDIF вход
6 x SATA 3.0 Гб/с
1 x IEEE 1394a
1 x IDE
1 x floppy disk drive
1 x COM
1 x LPT
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 8 Мб ПЗУ
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

@BIOS
Q-Flash
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Easy Energy Saver
Virtual Dual BIOS

Комплектация

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
Заглушка задней панели
Диск с драйверами и утилитами

Форм-фактор, размеры, мм

ATX
305 x 220

Сайт производителя

Http://www. gigabyte. ru/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Несмотря на то что материнская плата GIGABYTE GA-770T-USB3 принадлежит к бюджетному сегменту рынка, она упакована в привлекающую внимание картонную коробку с множеством ярких надписей и фирменных эмблем. На лицевой стороне упаковки заявлены все основные функции и технологии, поддерживаемые данным продуктом. В первую очередь, конечно, сделана ставка на поддержку данной материнской платы стандарта передачи данных USB 3.0.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обратная сторона упаковки содержит расширенную информацию о возможностях материнской платы. Здесь подробно описываются возможности стандарта USB 3.0, упоминаются все остальные ключевые особенности GIGABYTE GA-770T-USB3. Вся информация на упаковке только на английском языке.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Комплект поставки материнской платы GIGABYTE GA-770T-USB3 включает в себя следующие компоненты:

    руководство пользователя; 2x SATA-кабеля; 1 x UltraDMA 100/66/33 кабель; заглушку задней панели I/O Shield; диск с драйверами и утилитами.

Как видно, комплектация небогата, в ней присутствует все необходимое для сборки и начала работы на ПК, но не более, что, впрочем, является нормой для продуктов данного уровня.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Рассматриваемая сегодня материнская плата GIGABYTE GA-770T-USB3 выполнена на текстолите темно-синего цвета и принадлежит к форм-фактору ATX. Являясь доступным решением, материнская плата реализует все еще популярные в данном сегменте порты FDD и LPT. Их расположение в нижней части платы не будет доставлять неудобств в течение эксплуатации. Остальные стратегически важные разъемы (питание, SATA, IDE) также удобно расположены по краям платы.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Установленная крупногабаритная видеокарта не препятствует извлечению модулей оперативной памяти из слотов, разъемы SATA и разъем IDE также остаются доступны. Форма радиатора на северном мосте не препятствует установке габаритных карт расширения в верхний слот PCI Express x1.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

К единственному недостатку компоновки материнской платы GIGABYTE GA-770T-USB3 можно отнести отсутствие крепежного отверстия в нижнем левом углу платы, отчего при неосторожном обращении могут возникать перегибы, которые могут привести к деформации платы.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Материнская плата GIGABYTE GA-770T-USB3 использует южный мост SB710. Возможности данного чипа предполагают поддержку шести портов SATA 3.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 10; поддержку одного IDE-порта с возможностью подключения двух устройств ATA 133/100/66/33. Также южный мост SB710 отвечает за функционирование 12 портов USB 2.0. На тестируемой материнской плате реализовано только 10 портов USB 2.0, а еще два относятся к стандарту USB 3.0 и управляются отдельным чипом. Порты USB 2.0 распределены следующим образом: 6 на задней панели, и 2 внутренних, от каждого из которых можно вывести по два разъема.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

За поддержку двух портов USB 3.0 и флоппи-дисковода отвечают чипы NEC D720200F1 и iTE IT8720 соответственно. Оба разъема USB 3.0 выведены на интерфейсную панель и маркированы синим цветом.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Повышают функциональность материнской платы GIGABYTE GA-770T-USB3 семь слотов расширения. Они распределены следующим образом: 4 x PCI Express x1, 1 x PCI Express 2.0 x16 и 2 x PCI. Для слота PCI Express 2.0 x16 доступны все 16 линий PCIe.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

На материнской плате GIGABYTE GA-770T-USB3 установлено четыре 240-контактных DIMM разъема двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ, а максимальная поддерживаемая частота составляет 1666 МГц в режиме разгона.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Питание процессора на материнской плате GIGABYTE GA-770T-USB3 обеспечивает 4+1-фазый стабилизатор, включающий в себя качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Дополнительное питание процессора реализует 8-контактный разъем ATX12V. Вполне стандартная система питания для материнских плат такого уровня, тем более что она обеспечивает поддержку новых шестиядерных процессоров AMD.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Система охлаждения материнской платы состоит из двух алюминиевых радиаторов на чипах северного и южного мостов. Во время тестирования материнской платы температура северного моста составляла 42°С, а вот южный мост прогрелся до 54°С, что, вероятно, объясняется совсем уж субтильным радиатором южного моста. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью не совсем удобных пластиковых фиксаторов.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

На обратной стороне платы, имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Звуковая подсистема основана на HDA-кодеке 8-канального звука Realtek ALC888, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111D.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

На интерфейсную панель GIGABYTE GA-770T-USB3 выведены следующие порты:

    разъем PS/2 для клавиатуры; разъем PS/2 для мыши; оптический S/PDIF коаксиальный S/PDIF 6 разъемов USB 2.0/1.1; 2 разъема USB 3.0/2.0; 2 разъема IEEE 1394a разъем RJ45 для сетевых соединений; 6 аналоговых разъемов для подключения 8-канального звука.

BIOS

BIOS материнской платы GIGABYTE GA-770T-USB3 разработана на коде Award и содержит достаточное количество настроек для экспериментов с разгоном системы.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Все необходимые для разгона настройки сгруппированы в разделе «MB Intelligent Tweaker (M. I.T.)» и предоставляют довольно широкие возможности для тонкой настройки системы при помощи изменения таких параметров, как: частоты и напряжение питания процессора, памяти, чипсета; изменение множителя процессора; настройка таймингов памяти и др. Самым первым пунктом, в данном разделе расположена немаловажная для оверклокеров функция «Advanced Clock Calibration», которая позволяет разблокировать скрытые ядра процессора. Для удобства восприятия, все основные настройки доступные для изменения были сгруппированы в следующую таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота FSB

CPU Frequency

200 – 500 МГц

1

Множитель процессора

CPU Clock Ratio

5 – 35

0,5

Множитель контроллера памяти

CPU NorthBridge Freq

5 – 20

1

Множитель памяти

Memory Clock

4; 5,33; 6,66; 8.

Частота шины HT

HT Link Frequency

0.2 – 2.6 МГц

200 МГц

Частота шины PCI Express

PCIE Clock

100 – 150 МГц

1 МГц

Напряжения питания процессора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напряжения питания контроллера памяти

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

Напряжение питания памяти

DRAM Voltage Control

1,5 – 2,4 В

0,02 В

 Напряжение VTT памяти

DDR VTT Voltage Control

0,750 – 1,150 В

0,025 В

Напряжение питания шины PCI-E

NB PCIE Voltage Comtrol

1,8 – 2,2 В

0,02 В

Напряжение питания северного моста

NB Voltage Control

1,1 – 1,8 В

0,02 В

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Доступ к настройкам таймингов оперативной памяти открыт в пункте «DRAM Configuration» раздела «MB Intelligent Tweaker».

Возможности разгона

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Возможности разгона системной шины материнской платы GIGABYTE GA-770T-USB3 с трехъядерного процессора достаточно высокие, тактовую частоту шины удалось поднять до значения 325 МГц.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Функция «Advanced Clock Calibration» в BIOS материнской платы позволила успешно разблокировать скрытое четвертое ядро на нашем трехъядерном процессоре AMD Phenom II X3 720.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Кроме того, функцией разблокировки ядер можно воспользоваться из операционной системы с помощью идущей в комплекте оверклокерской утилиты EasyTune6. После процедуры активации скрытых ядер система требует перезагрузки.

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Для того чтобы оценить возможности стабилизатора питания материнской платы GIGABYTE GA-770T-USB3 при работе с мощными процессорами AMD с уровнем TDP в пределах 125 Вт, а это в том числе новые шестиядерные процессоры AMD, поддержка которых заявлена для данной платы, мы разогнали на ней процессор AMD Phenom II X4 965 новой ревизии ядра до 4 ГГц. Данный процессор является топовым на сегодняшний день четырехъядерным решением AMD, а его уровень энергопотребления сравним с новыми шестиядерными процессорами компании. При этом стабилизатор питания GIGABYTE GA-770T-USB3 хорошо справлялся со своей функцией, никаких шумов и просадок напряжения под нагрузкой замечено не было.

Тестирование

Для тестирования материнской платы GIGABYTE GA-770T-USB3 использовалось следующее оборудование:

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Графический ускоритель

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

Обзор и тестирование материнской платы GIGABYTE GA-770T-USB3

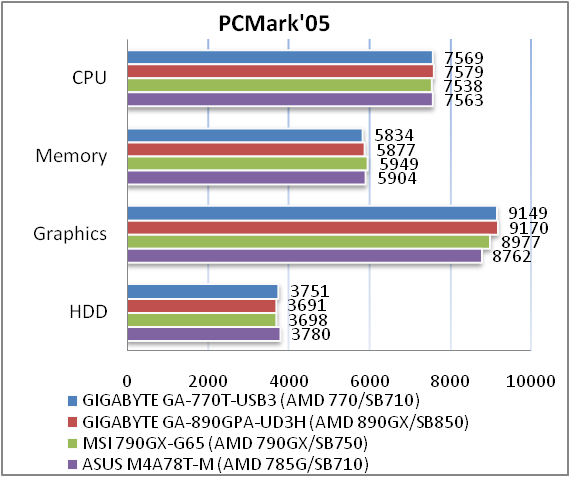

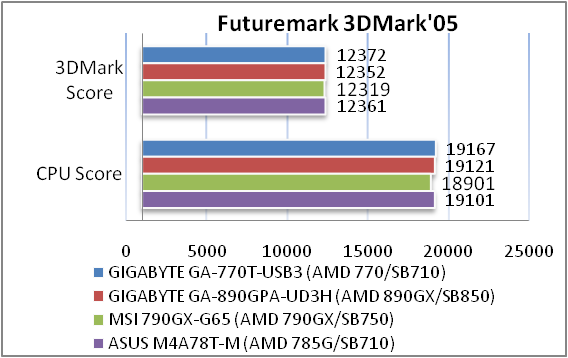

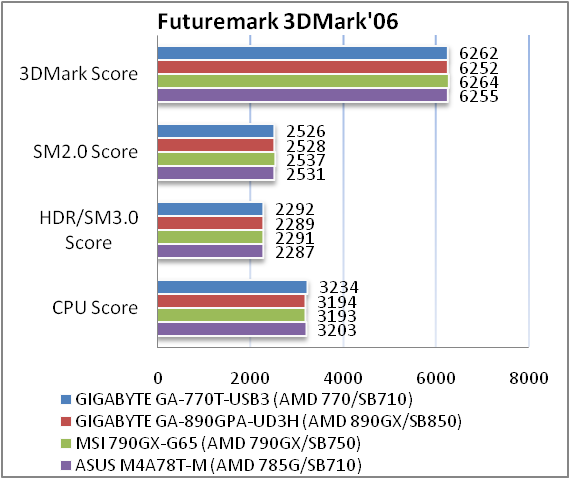

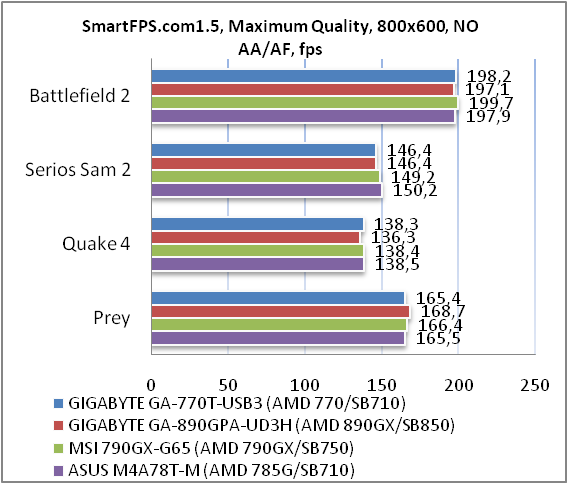

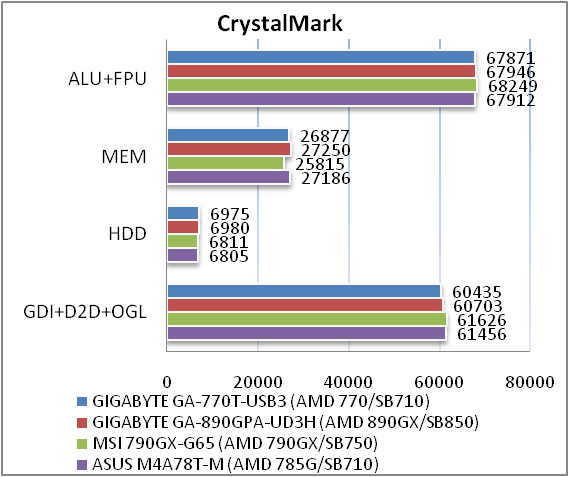

Результаты тестов при номинальных режимах работы показывают, что по производительности материнская плата GIGABYTE GA-770T-USB3 существенно не отличается от решений подобного класса.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.57, -0.27

Хорошо

Уровень шума, дБ (А)

-85.3

Хорошо

Динамические диапазон, дБ (А)

85.4

Хорошо

Гармонические искажения, %

0.0073

Очень хорошо

Гармонические искажения + шум, дБ(A)

-66.0

Средне

Интермодуляционные искажения + шум, %

0.058

Хорошо

Взаимопроникновение каналов, дБ

-81.7

Очень хорошо

Интермодуляции на 10 кГц, %

0.048

Хорошо

Общая оценка

Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.36, -0.19

Хорошо

Уровень шума, дБ (А)

-86.0

Хорошо

Динамические диапазон, дБ (А)

86.3

Хорошо

Гармонические искажения, %

0.0049

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.9

Средне

Интермодуляционные искажения + шум, %

0.015

Очень хорошо

Взаимопроникновение каналов, дБ

-77.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.014

Очень хорошо

Общая оценка

Очень хорошо

Встроенный аудиокодек Realtek ALC888 показал результат «очень хорошо». Для данного класса решений это типичный результат, обвязка кодека выполнена на качественном уровне, и большинство пользователей будут удовлетворены такой аудиоподсистемой.

Выводы

Материнская плата GIGABYTE GA-770T-USB3 станет выгодным приобретением в сегменте массовых решений, в этом ей помогут хорошие функциональные возможности и приличный разгонный потенциал. Несмотря на устаревающий чипсет, который лег в ее основу, данная материнская плата располагает широкими возможностями, почти такими же как у решений на системной логикой последнего поколения. Это и поддержка стандарта передачи данных USB 3.0, и поддержка новейших шестиядерных процессоров AMD Phenom II X6, и готовность работы в среде MS Windows 7. Помимо всего прочего, данная материнская плата использует более перспективную и уже давно более доступную оперативную память стандарта DDR3. Все перечисленные качества в совокупности позволяют рекомендовать данное решение к приобретению, как один из вариантов недорогой, но достаточно функциональной и производительной основы для сборки полноценного домашнего ПК для работы и развлечений.

Достоинства:

    неплохой разгонный потенциал; наличие функции разблокировки скрытых ядер процессора; поддержка USB 3.0; наличие LPT и FDD портов; поддержка шестиядерных процессоров AMD.

Недостатки:

    Скромная комплектация; Радиатор с небольшой площадью рассеивания тепла на южном мосте.
