Обзор и тестирование материнской платы ASUS P7P55D PRO
Сегодня мы продолжим серию наших обзоров о новой линейке материнских плат P7P55D от ASUS. Напомним, что данная линейка основана на передовом наборе системной логики Intel P55 Express, а «базовой» моделью в ассортименте продукции компании ASUS является модель ASUS P7P55D. Остальные модели ряда являются производными от нее, предлагая за дополнительную плату больше функций или более высокую надежность или наоборот – позволяют сэкономить деньги путем отказа от заведомо невостребованных «наворотов». Так или иначе, но свободу выбора производитель нам обеспечил и за это ему отдельное спасибо. В этой статье мы рассмотрим еще одну версию платы - ASUS P7P55D PRO, которая по внутренней номенклатуре позиционируется как «чуть-чуть круче, чем стандартная». Как показывает практика, название выбрано весьма удачно, так как платы с окончанием PRO наиболее подходят «PROдвинутым» пользователям, которые часто собирают достаточно мощные ПК и не прочь заняться разгоном. Что ж, посмотрим, что нам предложат инженеры ASUS за небольшую доплату по сравнению с «базовой» моделью.
Упаковка, комплектация, спецификация Коробка, в которой поставляется материнская плата ASUS P7P55D PRO, абсолютно такая же, как и у других материнских плат этой серии, рассмотренных нами ранее. По сравнению с коробкой от ASUS P7P55D есть всего одно отличие – это официально заявленная поддержка не только технологии AMD CrossFireX, но и NVIDIA SLI. Что ж, это уже весомый «плюс» для пользователей, планирующих использование нескольких видеокарт в своем ПК. На обратной стороне нам вновь описываются основные особенности платы. Наибольшее внимание производитель уделил трем:
Базовая материнская плата ASUS P7P55D имела следующий комплект поставки: четыре кабеля SATA, кабель IDE, заглушка на заднюю панель, стандартные руководства пользователя, диск с ПО и драйверами, два фирменных Q-connectors, наклейку на корпус. В ASUS P7P55D PRO к этому перечню добавился выносной модуль на заднюю панель корпуса, позволяющий реализовать дополнительно два порта USB и порт eSATA. Спецификация:
Все цены на ASUS P7P55D PRO

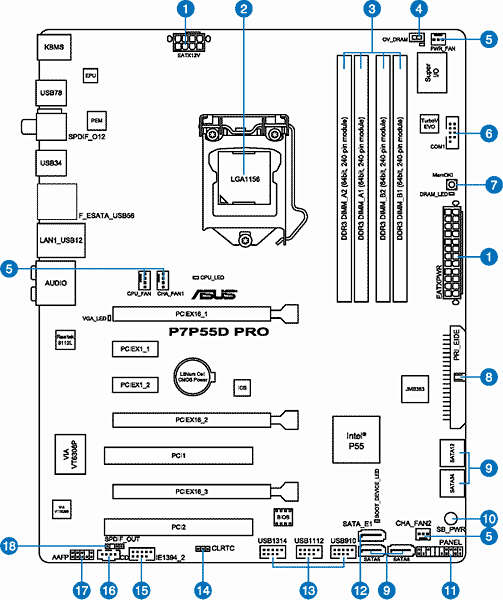

Внешних отличий между платами ASUS P7P55D и ASUS P7P55D PRO очень мало. Основным можно считать наличие третьего слота PCI-e 2.0 x16. Собственно, это не только основное внешнее отличие, но и основное отличие в спецификациях обоих плат – во всем остальном они идентичны. Однако давайте рассмотрим это отличие немного позже, а сейчас, по традиции, осмотрим основные узлы платы – возможно какие-то конструктивные различия все же есть. Узел стабилизации питания процессора не претерпел изменений. В принципе, это не есть плохо, так как в «базовой» ASUS P7P55D он выполнен довольно качественно. Схема питания не изменилась: 12 фаз для питания ядер процессора и 2 фазы для питания встроенного контроллера памяти. Элементная база также осталась прежняя: высококачественные твердотельные конденсаторы и дроссели с ферритовыми сердечниками. Разъем дополнительного питания 8-контактный, что позволит устанавливать даже самые мощные процессоры, а также не бояться при разгоне. Фирменные микросхемы EPU и PEM расположены на своих местах. Первая является ШИМ-контроллером и чипом энергосбережения, вторая – аппаратной частью комплекса T. Probe. Через прилагаемое фирменное ПО можно управлять энергопотреблением всех основных компонентов ПК. Данная технология неоднократно нами рассматривалась и доказала свою эффективность. Особенно полезной она становится для владельцев медиацентров в компактных тихих корпусах, где очень важно уменьшение тепловыделения. Аналогично своей «прародительнице», материнская плата ASUS P7P55D PRO поддерживает до четырёх модулей памяти стандарта DDR3, суммарным объемом до 16 ГБ, с частотой до 1333 МГц в номинальном режиме и до 2133 МГц в режиме разгона. Присутствует поддержка Extreme Memory Profile (XMP). Питание модулей оперативной памяти организовано по 2-фазной схеме. В правом верхнем углу расположен переключатель, повышающий допустимый предел увеличения напряжения на модулях памяти. Он понадобится только профессиональным оверклокерам. Возле разъема для подключения COM-порта мы видим фирменную микросхему TurboV. Это аппаратная часть данного комплекса, помогающего автоматически настроить систему на оптимальное быстродействие. В районе расположения набора системной логики плата претерпела некие косметические изменения. Порты SATA теперь перегруппированы и развернуты параллельно плоскости текстолита, поэтому их подключение стало более удобным в случае комплектации многовидеокартной конфигурации. Радиатор на основной микросхеме не изменился – все та же «алюминиевая звезда». Напомним, что в новой линейке материнских плат от ASUS используются более удобные защелки для слотов PCI-e 2.0 х16 и новая система крепления модулей оперативной памяти. Новая конструкция исключаеют возможность перекрытия доступа к защелкам слотов оперативной памяти длинной видеокартой. Собственно о видеокартах. Вот мы и подошли к Основной особенности ASUS P7P55D PRO. На материнской плате реализованы три слота PCI-e 2.0 x16. Однако улучшение произошло не только количественное, но и качественное. В отличие от более дешевых моделей, ASUS P7P55D PRO поддерживает технологию CrossFireX не по формуле х16+х4, а по формулам х8+х8 или х8+х8+х4. Это и можно считать основным её козырем, так как проведенное нами исследование в статье «Тестирование материнской платы ASUS P7P55D LE и исследование связок CrossFireX на её основе» показало, что материнские платы с поддержкой формулы х16+х4 для CrossFireX абсолютно не годятся для построения мощных игровых станций с двумя видеокартами. Кроме того, материнская плата ASUS P7P55D PRO официально поддерживает технологию NVIDIA SLI, что предоставляет пользователям возможность создавать связки не только из видеокарт AMD Radeon, но и из видеокарт NVIDIA GeForce. Звуковой кодек и контроллер IEEE 1394a остались прежними. Это микросхемы VIA VT1828S и VIA VT6308P. Сетевой контроллер Realtek RTL8112L обеспечивает подключение к локальной сети на скорости до 1 Гб/с. На задней панели материнской платы ASUS P7P55D PRO расположен следующий набор разъемов:
Обратите внимание, что ASUS P7P55D PRO обзавелась не только оптическим цифровым звуковым выходом, но и коаксиальным, что обеспечит большую гибкость при подключении аудиосистем. BIOS Материнская плата ASUS P7P55D PRO имеет вполне стандартную для решений данного производителя прошивку BIOS на основе кода AMI. Также, имеется поддержка фирменной быстро загружаемой ОС Express Gate. Меню BIOS поддерживает работу с несколькими языками, среди которых английский, французский, немецкий и три «экзотических» языка, а вот русский и, тем более, украинский отсутствуют. Все настройки, ориентированные на разгон системы, собраны в меню «Ai Tweaker». Как и в других материнских платах данной серии, предусмотрено четыре режима работы системы:
Для облегчения восприятия все настройки мы свели в таблицу.
В меню «Advanced» можно включить или отключить технологию T. Probe. Рекомендуется оставить её включенной. Контролировать температуру, напряжение и скорость вращения вентиляторов можно меню «Power». Здесь же есть возможность включить автоматическое управление скоростью вращения, как процессорного вентилятора, так и корпусных вентиляторов. Возможности разгона Нам удалось поднять опорную частоту материнской платы до 222 МГц (+67%). Результат ничем не худший, чем у других плат этой серии, т. е. ASUS P7P55D PRO позволит полностью раскрыть разгонный потенциал процессора при использовании только воздушного охлаждения. Радиаторы на греющихся элементах платы при разгоне были теплыми, но не горячими. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

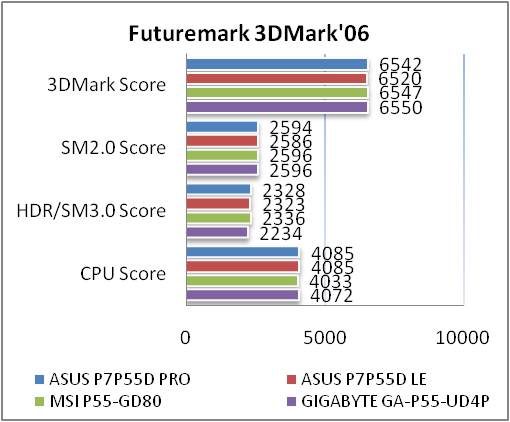

Никаких проблем при тестировании материнской платы ASUS P7P55D PRO у нас не возникло. Проблем с прошивкой BIOS и её функциональностью также не было выявлено. Тестирование звукового тракта на основе кодека VIA VT1828S Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
24-bit, 192 kHz
В целом можно утверждать, что обвязка звукового кодека у ASUS P7P55D PRO выполнена более качественно, чем у ASUS P7P55D. Однако сам кодек VIA VT1828S не является лидирующим предложением на рынке интегрированного звука, поэтому ожидать великолепных результатов не приходится, но и рекомендовать искать ему замену в виде внешней звуковой карты мы не будем – действительно требовательные к качеству звука владельцы сами примут такое решение. Выводы Протестированная сегодня материнская плата ASUS P7P55D PRO является почти полным аналогом ASUS P7P55D. Соответственно, она имеет все те же преимущества. Как было сказано о ASUS P7P55D: «Ее функциональности с головой хватит даже продвинутым пользователям. Мы бы могли рекомендовать эту материнскую плату начинающим пользователям, так как она обладает поддержкой множества фирменных технологий, облегчающих и автоматизирующих работу с ПК. Однако высокий разгонный потенциал позволяет рекомендовать данную модель и для экономных оверклокеров, которые хотят достичь высокой производительности за умеренную цену. В любом случае, ASUS P7P55D не разочарует любого пользователя.» Не разочарует пользователей и ASUS P7P55D PRO, особенно заядлых геймеров, так как один из основных недостатков ASUS P7P55D (Поддержка Только CrossFireX И только по формуле х16+х4) был с успехом исправлен. Поэтому данную плату мы можем рекомендовать, прежде всего, как универсальную основу для мощной игровой системы с несколькими видеокартами на GPU от AMD или NVIDIA. Достоинства:
Недостатки:
