Обзор и тестирование материнской платы ASUS P5QL PRO

Обзор и тестирование материнской платы ASUS P5QL PRO

Чтобы дополнить серию обзоров материнских плат, которые основаны на наборе системной логики Intel P43 Express, поговорим об еще одном решении от компании ASUS. Совсем недавно мы рассматривали материнскую плату ASUS P5QL-E, а в данном обзоре мы протестируем ее бюджетный вариант, а именно ASUS P5QL PRO. В чем же разница между двумя платами? Во-первых, на данной плате используется южный мост Intel ICH10, который не поддерживает возможность создания RAID-массивов. Во-вторых, отсутствует интерфейс FireWire и внешние порты eSATA. В-третьих, энергосберегающая технология EPU-6 engine заменена на более простую EPU-4 engine. Давайте подробнее рассмотрим, к каким преимуществам и недостаткам привели такие изменения на ASUS P5QL PRO.

Обзор и тестирование материнской платы ASUS P5QL PRO

Спецификация

Производитель

ASUS

Модель

P5QL PRO

Чипсет

Intel X43 Express \ Intel ICH10

Процессорный разъем

LGA 775

Поддерживаемые процессоры

Intel Core 2 Extreme / Intel Core 2 Quad / Intel Core 2 Duo / Intel Pentium Dual-Core / Intel Celeron

Системная шина, МГц

*1600/1333/1066/800 МГц

*поддержка частоты 1600 МГц достигается путем заводского разгона

Поддерживаемая память

4х DIMM, двухканальная архитектура до **16 ГБ
DDR2 частота работы 1066/800/667/533 МГц

**32-битные Windows определит не больше 3 ГБ оперативной памяти.

Слоты расширения

1 x PCIe 2.0 x16
2 x PCIe x1
3 x PCI

Дисковая подсистема

Южный мост Intel ICH10 поддерживает:
6 x SATA 3 Гбит/с

Контролер Marvell 88SE6102 поддерживает:
1 x UltraDMA 133/100/66 Мбит/с для двух PATA устройств.

Звуковая подсистема

Кодек 8-канального звука Realtek ALC1200 High Definition Audio
Поддержка технологий:
DTS Surround Sensation Ultra PC (Jack-Detection, Multi-streaming, Front Panel Jack-Retasking );
ASUS Noise Filter.

Поддержка LAN

PCIe Gigabit LAN контроллер. Поддержка функций:
AI NET 2.

Питание

Основной 24-контактный разъем EATX Дополнительный 4-контактный разъемы ATX 12V

Охлаждение

Алюминиевые радиаторы на чипсете и южном мосте

Разъемы для вентиляторов

1 x разъем процессорного вентилятора
1 x разъема для системного вентилятора
1 x разъем вентилятора блока питания

Внешние порты I/O

1 x PS/2 Клавиатура
1 x PS/2 Мышь
1 x S/PDIF выход (Коаксиальный)
1 x LAN (RJ45) порт
6 x портов USB 2.0/1.1
6 х аудио разъемов

Внутренние порты I/O

3 х USB разъема поддерживающие 6 USB 2.0 портов
1 х FDD разъем
1 x IDE разъем
1 x S/PDIF Out
1 х COM разъем
1 х CD вход
Разъем системной панели
Аудио разъем передней панели

BIOS

8 Mb Flash ROM, DMI 2.0, AMI BIOS, PnP, WfM 2.0
SM BIOS 2.5

Фирменные технологии

Энергосберегающие технологии:
- ASUS EPU - 4 Engine;
- AI Nap.
Технологии бесшумного охлаждения:
- ASUS Fan Xpert
- ASUS EZ DIY:
- AI Direct Link
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O. C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS Express Gate

Комплектация

Руководство пользователя
1 х заглушка на заднюю панель корпуса ASUS Q - Shield
Q-Connector – разъем подключения передней панели
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x SATA кабель данных
1 x SATA кабель питания
1 х DVD с драйверами и программным обеспечением:
ASUS PC Probe II, Anti-virus software (OEM version), ASUS Update, ASUS AI Suite.

Форм-фактор
Размеры, мм

ATX
305 x 193

Сайт производителя

Http://www. asus. com. tw/

Свежие версии драйверов можно скачать на сайте поддержки.

Все цены на ASUS P5QL PRO

Упаковка

Материнская плата упакована в картонную коробку синего цвета. На лицевой стороне изображены логотипы самых значимых фирменных технологий, реализованных на этой плате, таких как ASUS Express Gate и EPU-4 engine. Указана возможность установки процессора с системной шиной 1600 МГц. Здесь же производитель делает акцент на том, что все конденсаторы, присутствующие на плате – полимерные, японского производства. В верхнем правом углу можно увидеть логотипы поддерживаемых серий процессоров.

Обзор и тестирование материнской платы ASUS P5QL PRO

На тыльной стороне производитель подробнее описывает фирменные технологии. Там же покупатель может увидеть внешний вид материнской платы.

Обзор и тестирование материнской платы ASUS P5QL PRO

Комплектация

Обзор и тестирование материнской платы ASUS P5QL PRO

Комплект вспомогательных компонентов, идущий с ASUS P5QL PRO, достаточно скромный, но все самое необходимое присутствует. В коробке вы найдете:

    Руководство пользователя; Заглушка на заднюю панель корпуса ASUS Q-Shield; Q-Connector – разъемы подключения передней панели; UltraDMA 133/100/66 кабель; FDD кабель; SATA кабель данных; SATA кабель питания; DVD с драйверами и программным обеспечением.

На DVD диске, который идет в комплекте, кроме драйверов можно найти очень полезный программный комплекс ASUS AI Suite. Он является единым центром управления, объединяющим функции таких утилит, как PC Probe (системный мониторинг), AI Booster и AI N. O.S. (разгон), AI Gear и AI Nap (управление энергопотреблением) и Fan Xpert (управление вентиляторами).
Интерфейс утилит максимально прост, и не вызовет затруднений у обычного пользователя.

Обзор и тестирование материнской платы ASUS P5QL PRO

Остановимся подробнее на одном из компонентов ASUS AI Suite предназначенном для разгона системы - AI Booster. Интерфейс утилиты довольно таки прост и пользователь может легко повысить производительность системы, как в режиме Performance (задав величину разгона в процентном отношении), так и в режиме Advance (можно вручную задать частоту и напряжение памяти и процессора). Так же имеется возможность сохранить свой профиль настроек.

Обзор и тестирование материнской платы ASUS P5QL PRO

Фирменные технологии

EPU-4 Engine – программно-аппаратный комплекс в который входит чип EPU и программа EPU-4 Engine. Он предназначен для мониторинга и регулировки энергопотребления четырех важнейших системных узлов, таких как: процессор, видеокарта, жесткие диски, вентиляторы. Производитель говорит об увеличении эффективности питания системы до 96%. Это достигается путем снижения энергопотребления на контролируемых элементах во время простоя или пониженной нагрузки. Несколько слов об утилите EPU-4 Engine.

Обзор и тестирование материнской платы ASUS P5QL PRO

Эта утилита дополняет возможности аппаратной части - микросхемы EPU, и занимается динамическим переключением частоты шины и множителей процессора, уменьшая частоту FSB ниже штатной и снижая до минимума множители в моменты низкой загрузки CPU и слегка разгоняя процессор при её нарастании. Интервалы изменения частот при этом можно менять. Единственным, но достаточно весомым недостатком предложенной идеи является то, что данная технология не будет работать при разгоне процессора. Так же, используя эту утилиту, можно наблюдать за текущей мощностью процессора и количеством сохраненной энергии.

Обзор и тестирование материнской платы ASUS P5QL PRO

ASUS AI Nap – с помощью AI Nap пользователи могут мгновенно переводить компьютер в режим энергосбережения, не выходя из приложений. Во время отсутствия пользователя система будет продолжать работать бесшумно, потребляя минимальное количество энергии.

ASUS AI NET 2 – тестирует сетевые подключения без загрузки ОС, удаленно определяет корректность подключения в момент включения ПК

AI Direct Link – данная функция помогает быстро и эффективно передавать информацию с одного компьютера на другой с помощью сетевого кабеля, сокращая время передачи данных на 70%.

ASUS Q-Connector – модули, которые позволяют легко подключать кнопки и светодиоды передней панели корпуса, а также разъемы USB и FireWire.

ASUS Q-Shield – удобная заглушка панели разъемов ввода-вывода, которая защищает материнскую плату от статического электричества.

ASUS O. C. Profile – позволяет сохранять параметры BIOS в CMOS или в отдельном файле, что дает возможность пользователям обмениваться профилями настроек разгона.

ASUS CrashFree BIOS 3 – эта функция дает возможность восстанавливать BIOS с USB флеш-диска, содержащего файл прошивки.

ASUS EZ Flash 2 - функция EZ Flash 2 позволяет производить обновление BIOS прямо через меню настройки.

ASUS Express Gate – функция, которая подразумевает возможность быстрой загрузки встроенной операционной системы Linux с наиболее востребованными приложениями. Например, пользователь может выйти в интернет, общаться по Skype и электронной почте, обмениваться текстовыми сообщениями в реальном времени. На загрузку встроенной операционной системы уходит от 5 до 15 секунд.

ASUS Fan Xpert – данная утилита позволяет не входя в BIOS получить доступ к настройке системы управления скоростью вращения процессорного кулера. Так же, с ее помощью можно установить готовый профиль настроек для процессорного кулера и корпусных вентиляторов.

Обзор и тестирование материнской платы ASUS P5QL PRO

Компоновка

Обзор и тестирование материнской платы ASUS P5QL PRO

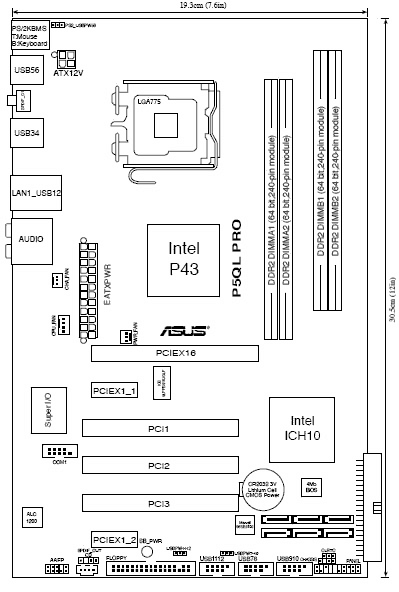

ASUS P5QL PRO распаяна на текстолите форм фактора ATX (305 x 193 мм). Компоновка имеет несколько недостатков: слот IDE повернут на 90 градусов, что затруднит подключение к ним шлейфа в тесных корпусах; разъем FDD расположен достаточно далеко от предполагаемого места расположения Floppy дисковода; при установке в слот PCIe x16 большой видеокарты могут возникнуть проблемы с доступом к защелкам слотов оперативной памяти.

За пассивное охлаждение отвечают два алюминиевых радиатора (на южном и северном мостах), которые во время тестирования были горячими. Так что, потенциальным покупателям данной платы следует задуматься об организации хорошей вентиляции в корпусе.

Обзор и тестирование материнской платы ASUS P5QL PRO

Южный мост Intel ICH10 поддерживает 6 портов SATA, которые расположены ниже батарейки BIOS. Разъем IDE, которым управляет контролер Marvell 88SE6102, расположен справа от портов SATA. В нижнем правом углу материнской платы компактно расположены три порт USB 2.0, поддерживающие шесть USB разъемов (еще шесть разъемов выведены на заднюю панель).

Обзор и тестирование материнской платы ASUS P5QL PRO

На рассматриваемой материнской плате имеется шесть различных слотов расширения. PCIe 2.0 x16 синего цвета расположен под северным мостом. Под ним можно увидеть пять портов белого цвета: два порта PCIe x1 и три порта PCI. Слева от слотов расширения распаян внутренний COM порт. По нижнему краю платы расположены: разъем FDD; порт S/PDIF out; порт для подключения аудио разъемов передней панели.

Кодек 8-канального звука Realtek ALC1200 High Definition Audio находиться в нижнем левом углу материнской платы.

Обзор и тестирование материнской платы ASUS P5QL PRO

Стабилизатор питания основан на полимерных конденсаторах японского производства. Его работой управляет микросхема EPU. Как уже упоминалось ранее, она увеличивает или уменьшает энергопотребление процессора в зависимости от его загрузки. Также, необходимо отметить то, что рассматриваемая нами материнская плата поддерживает стандарт системы питания VRD 11.1. Его преимущество заключается в том, что при минимальной загрузке процессора количество рабочих фаз снижается до одной, что повышает энергоэффективность в состоянии простоя.

Обзор и тестирование материнской платы ASUS P5QL PRO

На задней панели выведены следующие порты ввода/вывода:

    порт PS/2 для клавиатуры; порт PS/2 для мыши; S/PDIF выход (Коаксиальный); LAN (RJ45) порт; шесть портов USB 2.0/1.1; шесть аудио разъемов.

Обзор и тестирование материнской платы ASUS P5QL PRO

BIOS

На рассматриваемой нами материнской плате используется AMI BIOS. Основные параметры, необходимые для разгона и тонкой настройки системы, сведены в таблице.

Параметр

Название меню

Диапазон

Шаг

Управление

Процессорными технологиями

C1E, Limit CPUID MaxVal, Intel Virtualization Technology, CPU TM, Execute Disable Bit, Intel SpeedStep

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

533-1066

Тайминги

CAS Latency, RAS to CAS, DRAM RAS Precharge, RAS Activate, RAS to RAS, Row Refresh, Write Recovery, Read to Precharge

Подтайминги

READ to WRITE, Write to Read, Read to Read, WRITE to WRITE, WRITE to PRE, PRE to PRE, ALL PRE to ACT, ALL PRE to REF

Настройки работы подсистемы памяти

DRAM Static Read Control,

Auto, Enable, Disable.

Напряжение процессора

CPU Voltage

0,85– 1,6 В

0,00625 В

CPU GTL Reference

0,615 – 0,66В

Напряжение сигналов шины FSB

FSB Termination Voltage

1,2 – 1,5 В

0,1 В

Напряжение на оперативной памяти

Memory Voltage

1,8 – 3,08 В

0.02 В

Напряжение на северном мосте

NB Voltage

1,10 В – 1,76 В

0,2 В

Напряжение на южном мосте

SB Voltage

1,5 – 1,7В

0,1 В

Функция компенсации снижения напряжения во время нагрузки

Load Line Calibration

Auto, Enable, Disable.

Функция, понижающая фон электромагнитного излучения

CPU Spread Spectrum,

PCIE Spread Spectrum,

Auto Disabled

Функции, предназначенные для тонкой настройки и изменения параметров тактовой частоты памяти и системной шины, ручной установки таймингов, задание напряжения на основных узлах, находятся во вкладке AI Tweaker

Обзор и тестирование материнской платы ASUS P5QL PRO

Чтобы получить доступ к ручной установке частоты системной шины и шины PCIE, необходимо присвоить параметру Ai Overclock Tuner значение Manual.

Обзор и тестирование материнской платы ASUS P5QL PRO

Обзор и тестирование материнской платы ASUS P5QL PRO

Во вкладке Advanced можно настроить процессорные технологии.

Обзор и тестирование материнской платы ASUS P5QL PRO

На вкладке Power можно следить за основными показателями системы: температура процессора и материнской платы, скорость вращения всех вентиляторов, напряжение на основных линиях блока питания 3,3В, 5В, 12В и на процессоре.

Обзор и тестирование материнской платы ASUS P5QL PRO

Для доступа к настройкам фирменных функций ASUS таким как: ASUS EZ Flash 2, Express Gate, AI NET 2, ASUS O. C. Profile нужно использовать вкладку Tools.

Обзор и тестирование материнской платы ASUS P5QL PRO

Возможности разгона

Для тестирования разгонного потенциала были использованы два процессора: двухъядерный Intel Core 2 Duo E6300 и четырехъядерный Core 2 Quad Q9450. Используя первый процессор, нам удалось разогнать частоту системной шины до 425 МГц.

Обзор и тестирование материнской платы ASUS P5QL PRO

При разгоне на четырехъядерном процессоре показатели немного снизились – 415 МГц.

Обзор и тестирование материнской платы ASUS P5QL PRO

Полученный результат закономерен для плат основанных на чипсете Intel P43 Express. Что ж, любителям разгона придется обратить свой взгляд на более дорогие модели.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование.

Процессор

Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

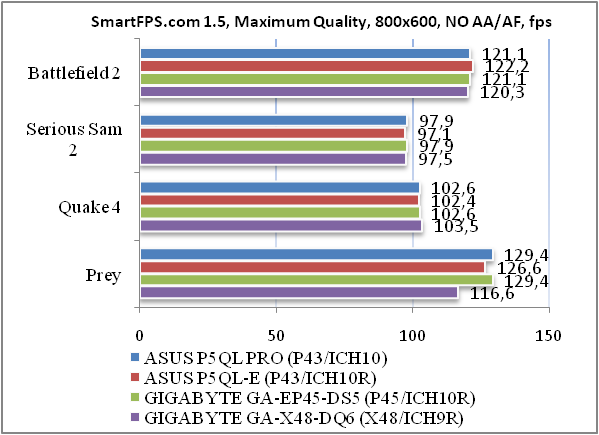

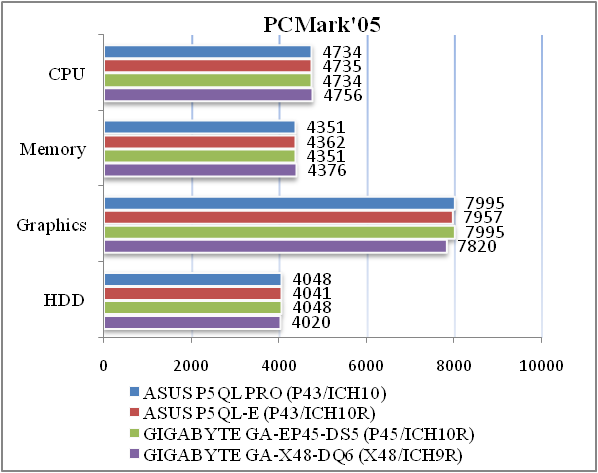

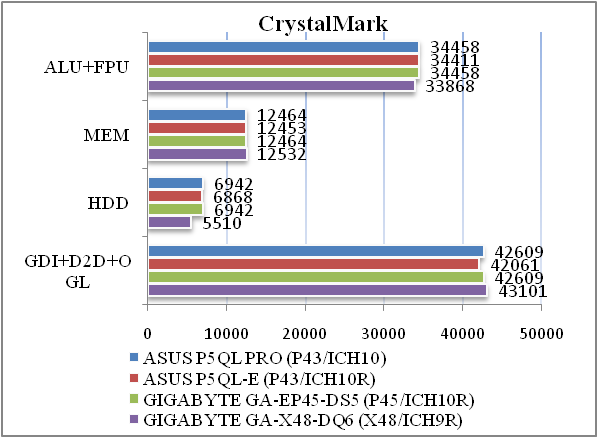

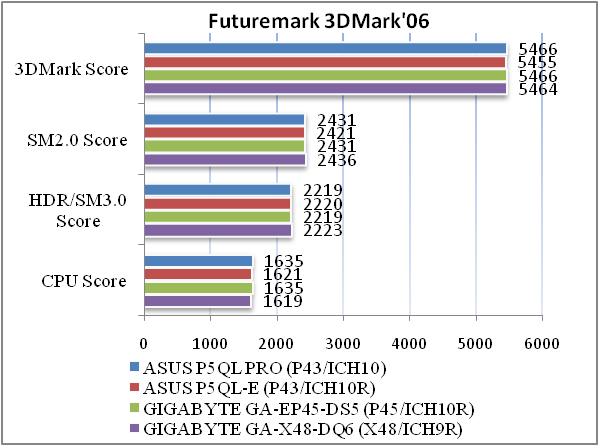

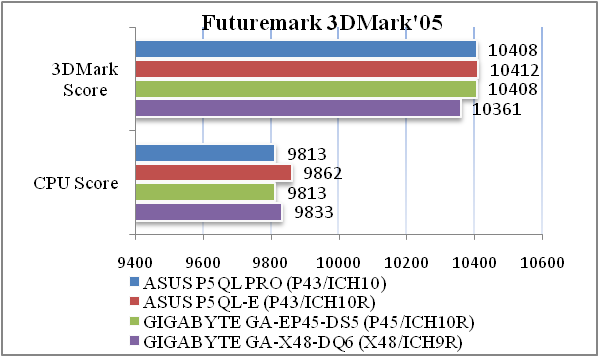

Полученные результаты:

Обзор и тестирование материнской платы ASUS P5QL PRO

Обзор и тестирование материнской платы ASUS P5QL PRO

Обзор и тестирование материнской платы ASUS P5QL PRO

Обзор и тестирование материнской платы ASUS P5QL PRO

Обзор и тестирование материнской платы ASUS P5QL PRO

Смотря на результаты тестирования можно отметить, что материнская плата ASUS P5QL PRO не уступает по производительности своим более дорогим аналогам.

Так же нами были протестированы возможности встроенной звуковой карты. Восьмиканальный кодек Realtek ALC1200 High Definition Audio тестировался в двух режимах.

Общие результаты (RightMark Audio Analyzer)

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.22

Очень хорошо

Уровень шума, дБ (А)

-88.1

Хорошо

Динамические диапазон, дБ (А)

86.7

Хорошо

Гармонические искажения, %

0.0070

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.3

Средне

Интермодуляционные искажения + шум, %

0.015

Очень хорошо

Взаимопроникновение каналов, дБ

-82.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.015

Очень хорошо

Общая оценка

Очень хорошо

Режим работы 16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.12

Очень хорошо

Уровень шума, дБ (А)

-86.9

Хорошо

Динамические диапазон, дБ (А)

86.0

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.255

Средне

Взаимопроникновение каналов, дБ

-86.0

Отлично

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка

Хорошо

Вывод

Давайте подытожим. Материнская плата ASUS P5QL PRO станет неплохой основой для построения мультимедийных систем начального уровня, а также для обычных рабочих станций. Данная плата является типичным решением на базе чипсета Intel P43 Express. Она поддерживает слот расширения PCIe 2.0 и даже процессоры с системной шиной 1600 МГц. У этой платы есть ряд недостатков таких как: низкий потенциал для разгона, отсутствие поддержки технологии СrossFireX и RAID, отсутствие встроенного контролера FireWire и портов eSATA. Но все эти недостатки немного сглаживает достаточно низкая цена такого решения, к тому же, такие «лишние» возможности не всем и не всегда нужны. Так что, если вы не собираетесь использовать все перечисленные выше технологии, то ASUS P5QL PRO станет для вас хорошим выбором.

Достоинства

    большой набор фирменных технологий ASUS; поддержка PCI Express 2.0; поддержка системной шины 1600 МГц и памяти DDR2-1200; хорошие показатели производительности.

Недостатки

    отсутствие возможности создания RAID-массивов; относительно низкий потенциал для разгона; отсутствие порта FireWire; Мелкие недочеты компоновки.
