Обзор и тестирование материнской платы ASUS M4A785TD-V EVO
Компания AMD завоевала достаточно много поклонников, выпустив на рынок наборы системной логики среднего уровня по очень демократичным ценам. Так, большой популярностью пользуются материнские платы на основе AMD 780G, например ASUS M3A78 PRO или GIGABYTE GA-MA78G-DS3H. Данные материнские платы предлагают достаточно высокую функциональность за умеренную цену и позволяют собрать на их основе достаточно мощные домашние ПК, равно как и скромные «печатные машинки», так как обладают интегрированным видеоадаптером. Заметив возросшую популярность в этом сегменте рынка, компания AMD решила усилить свои позиции и выпустила обновленную версию чипсета - AMD 785G. Что же нового принес этот набор логики в массы, мы рассмотрим на примере материнской платы с очень красивым названием ASUS M4A785TD-V EVO.
Однако о самой плате мы поговорим немного позже, сейчас же давайте кратко рассмотрим особенности нового чипсета AMD 785G.
Итак, как мы сказали, новинка предназначена для системных плат массового сегмента, рассчитанных на процессоры нового поколения. Совместно с AMD 785G можно использовать южные мосты SB700, SB710 и SB750. Основное отличие нового набора логики заключается в применении нового интегрированного графического ядра – AMD Radeon HD 4200. Оно отличается от своего предшественника AMD Radeon HD 3200 поддержкой DirectX 10.1 (Shader Model 4.1). Также, поддерживается OpenGL 2.0. Кроме того, в новой версии универсального декодера UVD2 аппаратно реализована возможность перекодирования видео со сменой разрешения и формата, включая форматы видео высокой четкости. Список аппаратно поддерживаемых форматов включает кодеки H.264, VC-1 и MPEG-2. К другим улучшениям относится поддержка HDMI 1.3а (AMD Radeon HD 3200 соответствовал спецификации HDMI 1.2). Число потоковых процессоров осталось прежним - 40. Для производства набора системной логики AMD 785G используется 55-нанометровая технология, следовательно, и тепловыделение должно остаться небольшим. Максимальный объем выделяемой из ОЗУ памяти для нужд адаптера составляет 512 МБ. Теперь посмотрим, как все это реализовано тайванскими инженерами в виде материнской платы ASUS M4A785TD-V EVO. Поставка, спецификация, комплектация
Поставляется плата в красивой картонной коробке зеленого цвета. Её размеры не превышают привычные габариты – это означает, что производитель позиционирует ASUS M4A785TD-V EVO как продукт среднего класса. В правом нижнем углу мы видим рекламный логотип фирменной технологии энергосбережения EPU-6 – с ней мы уже давно знакомы. А вот над ним расположен доселе невиданный нами логотип технологии GPU NOS. Эта фирменная технология от ASUS позволяет «разгонять» встроенное графическое ядро.
На обратной стороне коробки, кроме упомянутых нами технологий EPU-6 и GPU NOS, производитель акцентирует внимание на еще одном достоинстве рассматриваемой материнской платы – 8+2-фазный дизайн стабилизатора питания процессора. В правом верхнем углу присутствует фотография платы, наглядно отображающая её внешний вид.
В комплекте с материнской платой ASUS M4A785TD-V EVO можно найти:
В целом, комплектация платы не выделяется какими-либо излишествами, все необходимое для нормального использования системы есть. Спецификация:
Все цены на ASUS M4A785TD-V EVO Спецификация тестируемой платы нас порадовала. Несмотря на то, что позиционируется она как решение среднего уровня, список поддерживаемого оборудования весьма широк. В первую очередь – это полная поддержка самых новых 2-х и 4-х ядерных процессоров производства AMD. С оперативной памятью проблем также не возникает – поддерживаются модули DDR3 с частотой вплоть до 1800 МГц. Присутствует даже поддержка технологии CrossFireX, правда по формуле х16+х4, но, учитывая уровень платы, это можно отнести к достоинствам. Неплохо обстоят дела с подсистемой хранения данных: SATA2, eSATA, IDE, IEEE 1394a, USB – присутствуют все типы разъемов для подключения различных накопителей, а для жестких дисков поддерживаются режимы RAID 0, 1, 10, 5, JBOD. Отсутствие архаичного FDD-разъема мы в учёт не берем. С видеоподсистемой тоже все в порядке – изображение можно вывести и через привычный порт D-Sub и через современный DVI и даже через универсальный HDMI, причем последний, как мы уже отмечали, благодаря применению нового графического ядра перешел на поддержку версии 1.3а, что позволит передавать совместно с видео и высококачественный многоканальный цифровой звук.
Дополнят прекрасную картину вроде как бы уже устаревшие, но все еще многим нужные порты LPT и COM – их можно вынести на заднюю панель с помощью специальных модулей, так что владельцы стареньких лазерных LPT-принтеров и сканеров будут довольны. Итак, спецификацию мы изучили – она весьма внушительна, теперь перейдем к непосредственному осмотру самой материнской платы.
Цветовое оформление тестируемой материнской платы подобрано хорошо - выглядит она достаточно стильно и эффектно. Сразу же бросаются в глаза достаточно габаритные синие радиаторы на греющихся элементах платы.
Центральный радиатор накрывает северный мост AMD 785G. Он выполнен из алюминия и имеет достаточно большую площадь поверхности. Закреплен он «усиленными» шпильками с металлическим стержнем – это хоть и не винтовой способ крепления, но все же лучше, чем стандартные пластиковые защелки.
Как мы уже успели отметить в начале статьи, одним из достоинств ASUS M4A785TD-V EVO производитель называет 8+2 фазный стабилизатор питания. Действительно, слева от процессорного разъема мы видим десять дросселей с ферритовыми сердечниками и столько же японских конденсаторов с твердым электролитом. Вы, наверное, заметили, что производитель применяет только высококачественные компоненты. Силовые транзисторы бережно накрыты синим алюминиевым радиатором – об их перегреве, думаем, беспокоиться не придется.
На последних моделях материнских платах производства компании ASUS применяется фирменная технология энергосбережения EPU-6. Для ее реализации на аппаратном уровне применяется специальный чип, который по совместительству является и ШИМ-контроллером стабилизатора питания. Поэтому по маркировке мы не можем определить количество его реальных фаз – нам остается доверять производителю и считать дросселя. Кстати, скажем пару слов и о самой технологии энергосбережения – по заверениям производителя она позволяет снизить энергопотребление системы до 82%. Обратите внимание, что на плате применен только 4-контактный разъем питания ATX12V. Это, конечно же, не критично, но 8-контактный был бы лучше, особенно при установке и разгоне мощного четырехъядерного процессора.
Материнская плата ASUS M4A785TD-V EVO может вместить в себе до четырех модулей памяти стандарта DDR3. Поддерживается работа в двухканальном режиме. Питание подсистемы памяти, также как и процессора, осуществляется с помощью фирменного чипа EPU-6.
Рассмотрим левый нижний угол платы – традиционное место расположение южного моста. Собственно, сама микросхема SB710 накрыта синим алюминиевым радиатором – не очень большим, но этого вполне достаточно. Расположение разъема IDE назвать удачным сложно, однако, учитывая, что использоваться он вряд ли будет, с этим можно смирится – главное, что он есть и переписать данные со старого IDE-винчестера на новый SATA вполне возможно. Здесь же отметим то, что для сброса настроек BIOS необходимо использовать обычную перемычку – специальных кнопок для этого не предусмотрено.
Слотов расширения на плате шесть: два PCI-e x16, один PCI-e x1 и целых три PCI. Их расположение достаточно удачно - слоты для видеокарт (PCI-e x16) разнесены на достаточное расстояние чтобы обеспечивать приток свежего воздуха даже при установке двух двухслотовых ускорителей.
Кстати, если установить габаритный ускоритель, то он не будет перекрывать ни защелки оперативной памяти, ни порты SATA2. Правда, он полностью накроет собой радиатор на южном мосту.
По левую сторону от слотов расширения расположились: гигабитный сетевой контроллер Realtek RTL8112L, чип мониторинга системы ITE IT8712F-S и звуковой кодек VIA VT1708S. Здесь же расположен разъем для вывода COM-порта.
Контроллер IEEE 1394a расположен по правую сторону от слотов расширения и представлен микросхемой VIA VT6308P. Он поддерживает до двух портов IEEE 1394a, один из которых у ASUS M4A785TD-V EVO вынесен на заднюю панель.
Интегрированная видеоподсистема у тестируемой материнской платы достаточно мощная - как указано в спецификации. Новое графическое ядро AMD Radeon HD 4200 поддерживает технологию SidePort, которая как раз и применена тайваньскими инженерами в данном случае. Частично накрытая радиатором, микросхема памяти производства компании Elpida обеспечивает встроенную видеокарту 128 МБ памяти стандарта DDR3, которая работает на частоте 1333 МГц. Напомним, что в случае с предшественником AMD Radeon HD 3200 чаще всего применялась SidePort-память, работающая на частоте 667 МГц. Надеемся, что двукратный прирост частоты памяти SidePort очень благотворно скажется на общей производительности интегрированной видеокарты.
Обратная сторона тестируемой платы ничем не отличается от всех других под платформу AMD. Мы видим привычную металлическую опорную пластину, которая предотвращает изгиб текстолита при установке тяжелых систем охлаждения центрального процессора.
Задняя панель у ASUS M4A785TD-V EVO имеет следующий набор интерфейсных разъемов:
Такого набора интерфейсов будет достаточно для построения универсальной мультимедийной или игровой системы, а также современной производительной рабочей станции. BIOS
Прошивка BIOS в материнской плате ASUS M4A785TD-V EVO основана на коде AMI. Использование кода American Megatrends Incorporated традиционно для всех материнских плат от компании ASUS. Обратите внимание, что, так как порт eSATA организован не с помощью стороннего чипа, а силами южного моста, то и конфигурируется он вместе с основными портами, а не в отдельном меню. Эта же особенность касается и приоритета загрузки.
Настройки, касающиеся разгона системы, собраны в меню «JumperFree Configuration». Мы же приведем их в виде таблицы.
Также, весьма интересным выглядит меню «Internal Graphics», которое, как вы уже догадались, отвечает за настройку интегрированной видеокарты AMD Radeon HD 4200. Тут можно выбрать тип выделяемой памяти под нужды видеоадаптера:
Кстати о последней – никто не говорил, что частоту модуля SidePort нельзя изменить. В данном меню вы можете выбрать частоту его работы в диапазоне от 1333 МГц до 2000 МГц.
А для достижения более стабильной работы вы можете попробовать поднять напряжение на чипе памяти. В вашем распоряжении три значения: 1,5 В (стандарт), 1,6 В и 1,7 В. Напомним, что AMD Radeon HD 4200 поддерживает интерфейс HDMI 1.3a, который позволяет передавать звук высокой четкости. Включить или отключить эту функцию вы можете все в том же меню «Internal Graphics».
В меню «Hardware Monitor» есть возможность посмотреть температуру центрального процессора и системной платы, проверить скорость вращения вентиляторов, а также проконтролировать напряжение на ядре процессора и основных линиях питания. Также, в этом меню предоставлена возможность управления процессорным кулером и корпусными вентиляторами. Тестирование Для тестирования материнской платы ASUS M4A785TD-V EVO использовалось следующее оборудование.

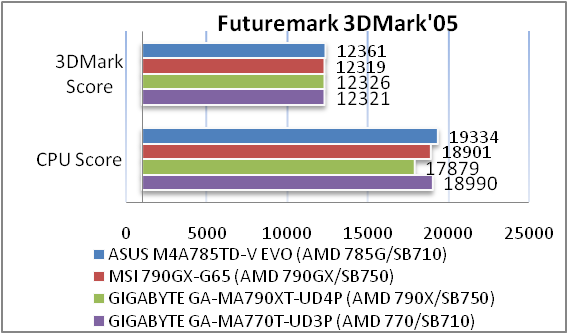

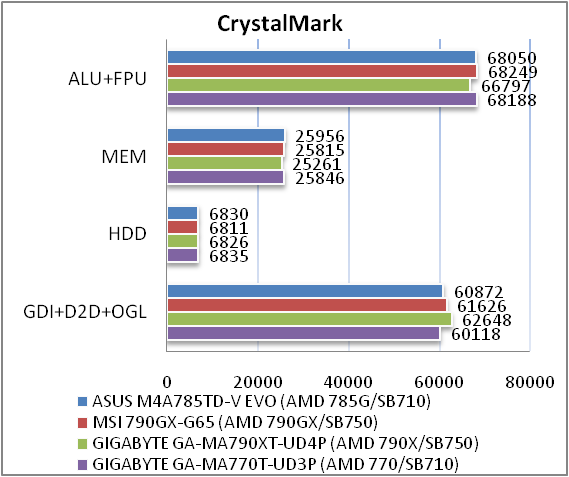

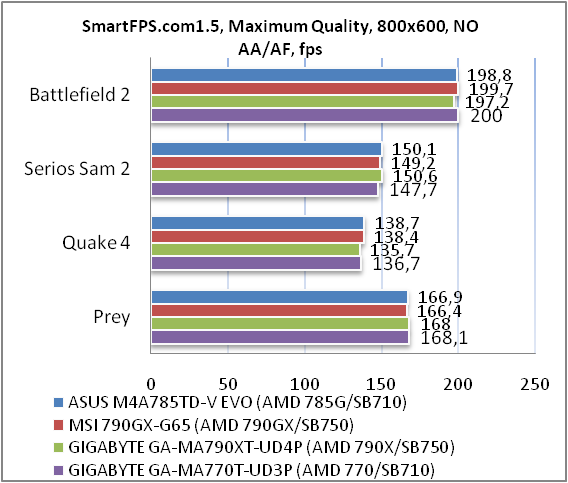

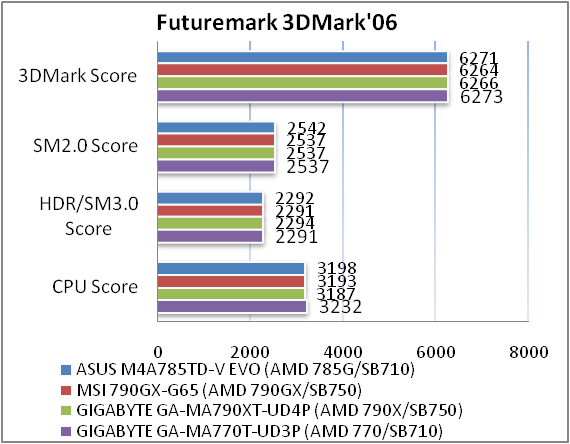

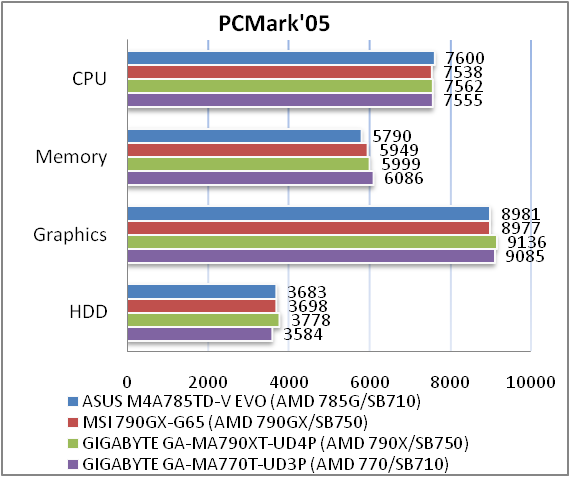

По всем тестам материнская плата ASUS M4A785TD-V EVO показала себя не хуже, чем даже более дорогие конкуренты. Во время тестирования система охлаждения северного и южного мостов была лишь слегка теплой. Разгонный потенциал и разблокирование ядер
В результате нескольких минут «шаманства», тестируемая материнская плата смогла покорить частоту тактового генератора в 310 МГц (+55%). Это, конечно же, не рекорд, но для материнской платы среднего уровня очень хороший результат.
Включив функцию Advanced Clock Calibration, нам удалось разблокировать четвертое ядро на нашем тестовом процессоре, что хорошо видно на скриншоте выше. Тестирование интегрированного видеоускорителя AMD Radeon HD 4200 с технологией SidePort на материнской плате ASUS M4A785TD-V EVO
Что ж, новый интегрированный видеоускоритель благодаря использованию технологии SidePort по производительности вплотную приблизился к флагману предыдущего поколения AMD Radeon HD 3300 + SidePort 128 МБ, но догнать его так и не смог. Однако не стоит забывать, что на материнской плате ASUS M4A785TD-V EVO присутствует фирменная функция GPU NOS, которая позволяет разогнать встроенное графическое ядро.
Для удобства настройки производитель предлагает использовать специальную утилиту, поставляемую в комплекте. Интерфейс предельно простой и понятный. Присутствуют два режима – ручной и автоматический. В ручном режиме вы можете устанавливать частоту графического ядра и модуля памяти Side Port. Также, есть возможность установки и напряжение на этих элементах. Удачные настройки можно сохранять/загружать в виде профилей. Тестирование звукового тракта на основе кодека VIA VT1708S Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
24-bit, 192 kHz
Интегрированная звуковая подсистема нас не порадовала. Звуковой кодек VIA VT1708S показывает результаты на один, а то и на два порядка ниже, чем недавно несколько раз нами протестированный Realtek ALC889A. Поэтому для создания отличного медиацентра на основе ASUS M4A785TD-V EVO мы настоятельно рекомендуем использовать внешнюю звуковую карту. Хотя с другой стороны, если вы используете цифровые интерфейсы, такая необходимость отпадает. Выводы Новый набор системной логики AMD 785G получился весьма удачным. Он способен не только поддержать успех своего прародителя AMD 780G, но и еще больше увеличить спрос на материнские платы уровня «около 100$». Оно и не удивительно, ведь материнские платы, созданные на его основе, по функциональности практически ничем не уступают более дорогим моделям, а в некоторых случаях даже превосходят их.
Ярким тому подтверждением является протестированная сегодня материнская плата ASUS M4A785TD-V EVO. За сравнительно небольшие деньги мы получаем материнскую плату с поддержкой самых современных процессоров AMD, видеокарт поколения PCI-e 2.0 (причем даже в связках CrossFireX x16+x4 или Hybrid CrossFireX), оперативной памяти DDR3 с частотой до 1800 МГц, RAID-массивов всех уровней, IEEE 1394a и eSATA. До недавнего времени все это было прерогативой исключительно ТОП-продуктов. А если учесть, что данная модель построена с использованием высококачественных элементов, снабжена дополнительными фирменными функциями и технологиями от ASUS, имеет в своем распоряжении устаревшие, но многим очень нужные порты COM и LPT, а, также, еще и современное интегрированное видеоядро AMD Radeon HD 4200 с поддержкой выхода HDMI 1.3a, аппаратным декодированием видео форматов высокой четкости и «усиленное» с помощью технологии SidePort, то конкурентов у этого продукта по соотношению возможности/цена, наверное, нет. Также ASUS M4A785TD-V EVO обладает очень хорошим разгонным потенциалом и эффективной системой охлаждения. Кроме того, она отличается грамотным дизайном, поэтому длинная видеокарта не перекрывает ни порты SATA ни защелки оперативной памяти, а радиатор на северном мосту не мешает верхнему слоту PCI-e x1. Да что там и говорить, если вы ищите поистине универсальную, многофункциональную и недорогую материнскую плату для домашнего ПК на основе процессора AMD, то ASUS M4A785TD-V EVO – ваш выбор. «Must have!» - как говорится на интернет-слэнге. Достоинства:
Недостатки:
|
