Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

В этом обзоре мы впервые протестируем материнскую плату на системной логике NVIDIA nForce 750a SLI. Этот чипсет занимает среднюю ступень между NVIDIA nForce 730a SLI и NVIDIA nForce 780a SLI. Отличается он, прежде всего, наличием 19 линий PCI Express 2.0, которые позволяют объединять видеоускорители в одну графическую систему по технологии NVIDIA SLI в режиме x8+x8. Старшая модель NVIDIA nForce 780a SLI имеет 35 линии PCI Express, но для этого используется дополнительный чип NVIDIA NF200. Кроме этого, nForce 750a SLI отличается от старшего чипсета отсутствием поддержки стандарта мониторинга ESA, что на самом деле не так уж и критично.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Системная логика nForce 750a SLI поддерживает шину HyperTransport 3.0 и память DDR2 1066 МГц. NVIDIA nForce 750a SLI состоит всего из одного чипа, который характеризуется наличием интегрированного графического ускорителя, шести портов SATA и двенадцати USB.

Большой популярности от решений на nForce 750a SLI не ожидают, так как пользователи зачастую при выборе игровой системы отдают предпочтение конфигурации с процессором Intel. Об этом отчасти и говорит количество моделей в ассортименте компании ASUS на этом чипсете. На данный момент на nForce 750a SLI есть всего две модели: ASUS M3N-HD/HDMI и ASUS M3N72-D. Причем обе материнские платы почти идентичны по функциональности. Для сравнения на логике NVIDIA GeForce 8200 у ASUS имеется целых семь моделей, а на NVIDIA nForce 780a SLI только три.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Спецификация материнской платы ASUS M3N-HD/HDMI:

Производитель

ASUS

 Модель

M3N-HD/HDMI

Чипсет

NVIDIA nForce 750a SLI

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom FX /Phenom X4/Athlon X2/Sempron

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000 / 1600 МТ/c для AM2 CPU

Используемая память

DDR2 1066/800/667/533 МГц
DDR2 1066 поддерживается только AM2+ CPU

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

2 x PCIe x16 @ вместе x8 (поддержка NVIDIA SLI, шина PCIe 2.0 / 1.0)
2 x PCIe x1
2 x PCI

VGA

Интегрированное графическое ядро NVIDIA GeForce 8 серии DirectX10 с поддержкой Hybrid SLI
Максимальный объем используемой памяти 512 Мб
Поддержка интерфейса HDMI с HDCP с максимальным разрешением 1920x1200
Поддержка DVI с разрешением 1920х1200 @60 Гц
Поддержка D-Sub с максимальным разрешением 1920x1440 @75 Гц

Дисковая подсистема

Южный мост поддерживает:
6 x Serial ATA 3.0Гб/с с RAID 0, 1, 5, 10, JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

HDA кодек 8-канального звука Realtek ALC1200

Поддержка LAN

Сетевой контроллер Atheros F1 Gigabit PHY (10/100/1000 Мбит/с)

IEEE 1394

Контроллер LSI FW322 поддерживает 2 x 1394a порта

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Радиаторы с тепловой трубкой

Разъемы для вентиляторов

1 x CPU
2 x корпусного вентилятора

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 х HDMI
1 x S/PDIF выход
1 x IEEE 1394a
6 x USB 2.0
1 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

6 x USB
6 х SATA
1 x IDE
1 x FDD
1 х S/PDIF выход
1 х COM
1 x IEEE 1394a
1 x VGA порт
1 x CD вход
Аудио разъем фронт-панели
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2

Возможности разгона

Изменение частоты: FSB, HT, PCIE, память.
Изменение напряжения: процессор, память, чипсет, шина HT.

Комплектация

4 x SATA кабелей
1 x переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD
1 x SLI мост
Модуль с разъемом VGA
Модуль с двумя разъемами USB
Переходник с HDMI на DVI
Набор переходников ASUS Q-connector (System, USB, IEEE 1394a)
Заглушка Q-Shield
Инструкция и руководство к материнской плате
DVD с утилитами и драйверами для Windows Vista и Windows XP

Фирменные технологии

ASUS Express Gate Lite
AI Overclocking
ASUS AI Booster Utility
Precision Tweaker
ASUS C. P.R
ASUS Q-Fan 2
ASUS AI Gear 2
ASUS AI Nap
ASUS MyLogo 2
ASUS EZ Flash 2

Форм-фактор Размеры, мм

ATX
305 x 244

Сайт производителя

Http://www. asus. com/

Драйвера и новую версию BIOS для ASUS M3N-HD/HDMI можно скачать здесь.

Все цены на ASUS M3N-HD/HDMI

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Материнская плата ASUS M3N-HD/HDMI упакована в картонную коробку темно-зеленого цвета. На коробке подчеркивается поддержка новых процессоров Phenom и Phenom FX, а также поддержка технологий ASUS Express Gate Lite и NVIDIA SLI.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

C обратной стороны упаковки подчеркивается поддержка технологии Hybrid SLI, которая может работать в режиме ускорения графической подсистемы GeForce Boost и в режиме энергосбережения HybridPower. Кроме того, с помощью ярлычков на упаковке приводится перечень основных функциональных достоинств материнской платы ASUS M3N-HD/HDMI о которых мы и поговорим ниже.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

В комплекте с материнской платой ASUS M3N-HD/HDMI идут:

    4 x SATA кабеля; 1 x переходник питания SATA; 1 x UltraDMA 133/100/66 кабель; 1 x FDD шлейф; 1 x SLI мост; Переходник с HDMI на DVI; Набор переходников ASUS Q-connector (System, USB, IEEE 1394a); Заглушка Q-Shield; Инструкция и руководство к материнской плате; DVD с утилитами и драйверами для Windows Vista и Windows XP.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

    Модуль с разъемом VGA; Модуль с двумя разъемами USB.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

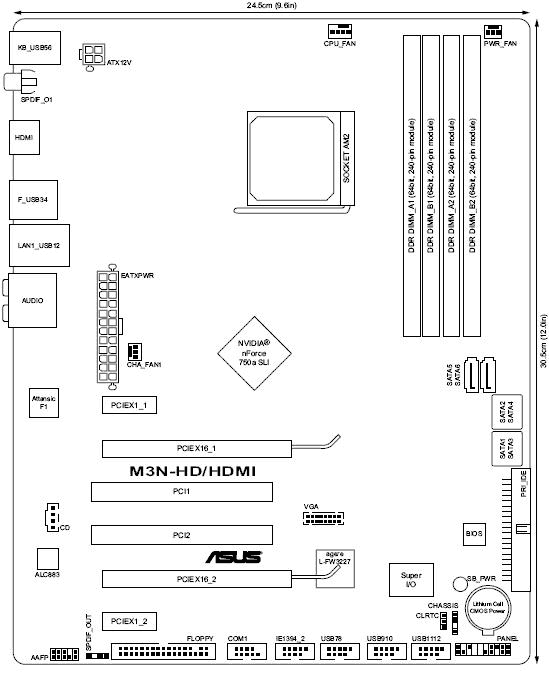

Дизайн материнской платы ASUS M3N-HD/HDMI имеет несколько недостатков. Во-первых, 24-контактный разъем питания распаян посередине платы, а не с краю. Во-вторых, разъем для FDD размещен в самом низу, что может помешать эргономичному улаживанию шлейфа. И, наконец, несколько SATA разъемов и IDE распаяны параллельно текстолиту, поэтому в компактных корпусах к ним будет очень сложно подключится. В таком случае можем посоветовать подсоединить шлейф к разъему еще до монтажа материнской платы, а при необходимости отключать лишь разъем от самого устройства.

Из положительных моментов можно отметить, что ASUS M3N-HD/HDMI укомплектована только надежными полимерными конденсаторами и дросселями с ферромагнитным сердечником.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

На материнской плате ASUS M3N-HD/HDMI установлена пассивная система охлаждения, которая состоит из объединенных тепловой трубкой алюминиевого радиатора на чипсете и медном радиаторе на транзисторных ключах стабилизатора питания процессора. В общем, система охлаждения вышла довольно эффективной, по крайней мере, без поднятия напряжения на чипсете, и в номинальном режиме работы тестового процессора радиаторы были просто теплыми.

Фаз в стабилизаторе питания процессора всего пять, и если учесть радиатор на нем, то можно предположить, что он способен выдержать серьезную нагрузку разогнанного процессора.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Дисковую подсистему на материнской плате ASUS M3N-HD/HDMI можно организовать посредством шести портов Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 5, 10 и JBOD, а также одного разъем для двух IDE устройств. Портов USB на ASUS M3N-HD/HDMI двенадцать, шесть из них внутренние, помимо того есть COM и порт для FDD. Контроллер LSI FW322 поддерживает два порта 1394a, один из которых внешний. Наличие дежурного питания на материнской плате можно проконтролировать при помощи небольшого зеленого светодиода.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Внутренний порт VGA с подключением в виде «косички» мы уже встречали на материнских платах ASUS, другие же известные производители такой способ пока не практикуют. Возможно, таким способом конструкторы постарались упростить разводку платы и одновременно уменьшить искажения аналогового сигнала. Или просто намекают на большую актуальность новых цифровых интерфейсов.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

На материнской плате ASUS M3N-HD/HDMI есть два слота PCIE х1, два PCI и самое интересное есть два слота PCIE х16 с поддержкой шины PCI Express 2.0, но только с 16 линиями данных на них. То есть при одновременном использовании слотов каждый будет иметь только по 8 линий.

Аудиоподсистема ASUS M3N-HD/HDMI основана на 8-канальном HDA-кодеке Realtek ALC1200, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на материнской плате есть еще гигабитный сетевой контроллер, за физический уровень которого отвечают чип Atheros F1 Gigabit PHY.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

На заднюю панель выведены следующие порты: PS/2 для клавиатуры, шесть разъемов USB, коаксиальный S/PDIF выход, выход HDMI, порт 1394a (FireWire), разъем RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука.

Также не забываем, что DVI разъем можно подключить к материнской плате через переходник, а дополнительно при помощи модулей на заднюю панель корпуса можно вывести два порта USB, один 1394a и VGA выход.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Кроме 4-контактного разъема для процессорного кулера, на материнской плате ASUS M3N-HD/HDMI есть еще два 3-контактных разъем для корпусных вентиляторов. Причем можно заметить, что разъемы расположены не совсем выгодно для подключения вентиляторов, так как вентилятор от передней панели может просто не достать до какого-либо разъема.

BIOS

В материнской плате ASUS M3N-HD/HDMI используется Phoenix - Award BIOS с достаточно большим набором настроек, необходимых для разгона.

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization

Разгон системы

Overclock Options

3, 5, 8, 10%

Напряжение на процессоре (Athlon)

CPU VTT Voltage

0,8 – 1,675

0,0125 В

Напряжение на ядре процессора (Phenom)

CPU Voltage

0,775 - 1,55 В

0,0125 В

Напряжение на встроенном в процессор северном мосте (Phenom)

CPU-NB Voltage

0,775 - 1,55 В

0,0125 В

Напряжение на модулях памяти

Memory Voltage

1,978 – 2,25 В

0,076 В

Уровень сигналов на шине HyperTransport

1.2V HT Voltage

1,309; 1,425; 1,525 В

Напряжение питание на чипсете

NB CHIP Voltage

1,213; 1,313; 1,409 В

Опорная частота

CPU Frequency

200-600 МГц

1

Процессорный множитель

CPU Multiplier

5-max

1
0,5 (для Phenom)

Частота шины PCI Express

MCP PCI-Express Frequency

100 - 200 МГц

1

Частота памяти

Memory Clock Frequency

533/667/800/1066

Настройки таймингов памяти

DRAM Timing Mode

Tcl, Trcd, Trp, Tras, 1T/2T, Trc, Twr, Trrd, Trwt, Twtr, Trtp, Twrrd, Twrwr, Trdrd, Tref, Trfc

Частота интегрированного графического ядра

IGPU Clock

500 - 1000

Частота шейдерных блоков

IGPU Shader Clock

1200 - 2000

Частота шины HyperTransport

SB to K8(CPU) Frequency

200 - 2600 МГц

200

Разрядность шины HyperTransport

SB to K8(CPU) LinkWidth

8, 16 бит

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Разгон процессора до 10 % можно осуществить через настройку «AI Overclock» или в ручном режиме, задавать частоту тактового генератора вплоть до 600 МГц.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Для повышения стабильности имеются некоторые настройки позволяющие увеличить напряжение на компонентах. Конечно, ASUS M3N-HD/HDMI – это материнская плата не для самых заядлых энтузиастов, но определенные возможности для поднятия стабильности хорошо разогнанной платформы есть.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Как обычно, на ASUS M3N-HD/HDMI есть возможность для тонкой подстройки таймингов и подтаймингов оперативной памяти.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Кроме того, можно увеличить рабочую частоту интегрированного графического ядра и его шейдерных блоков.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

В окне Hardware Monitor можно следить за:

    температурой процессора и материнской платы; скоростью вращения процессорного кулера и одного вентилятора; напряжением на линиях питания 3.3В, 5В, 12В, и ядре процессора.

Также, в этом разделе можно активировать функции автоматического управления скоростью вращения вентиляторов: «CPU Q-Fan Control» для процессорного кулера и «Chassis Q-Fan Control» для двух корпусных вентиляторов. Интенсивность охлаждения и шумности в обоих случаях можно задавать путем выбора профиля.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

В предпоследнем разделе «Tools» можно найти утилиту для перепрошивки BIOS ASUS EZ Flash 2, также можно сохранить настройки BIOS в профиль и изменить время показа заставки Express Gate Lite.

Возможности разгона

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Тактовый генератор материнской платы ASUS M3N-HD/HDMI с двухъядерным процессором смог заработать на частоте 350 МГц, что можно считать отличным результатом.

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Но вот на четырехъядерном процессоре Phenom система разогналась всего до 260 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

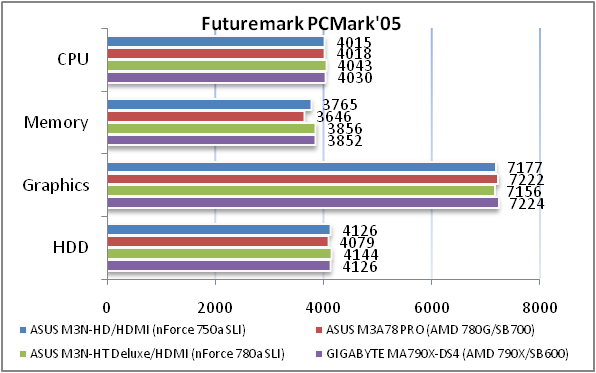

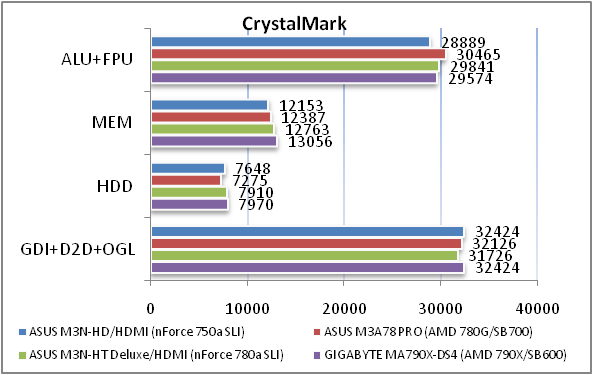

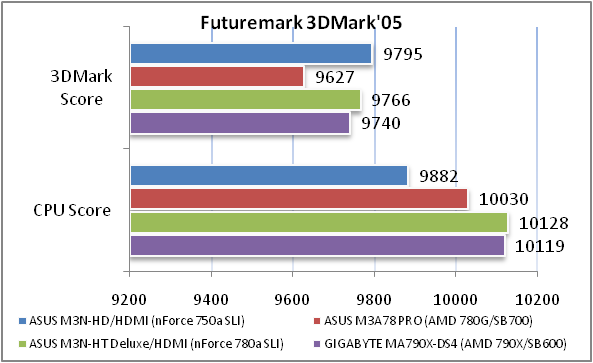

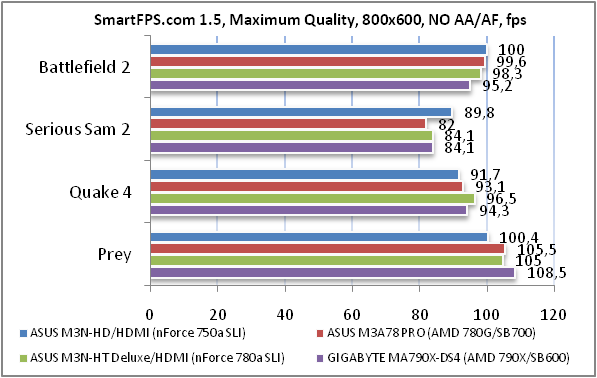

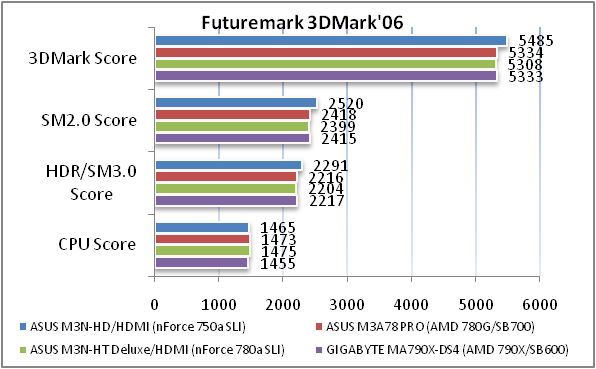

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Материнская плата ASUS M3N-HD/HDMI по уровню производительности не выделяется среди решений этого же класса.

Тестирование материнской платы ASUS M3N-HD/HDMI на интегрированном видеоускорителе NVIDIA GeForce 8 серии

Обзор и тестирование материнской платы ASUS M3N-HD/HDMI

Графический процессор в системной логике NVIDIA nForce 750a SLI фактически тот же что и на остальных чипсетах этой серии, но с отсутствием поддержки PureVideo HD. Главной его задачей является реализация технологии Hybrid SLI, которая в простое позволяет отключать внешнюю видеокарту.

Встроенный в NVIDIA nForce 750a SLI графический ускоритель работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0.

Более подробно о результатах тестирования технологии Hybrid SLI можно узнать в обзоре материнской платы ASUS M3N78-EMH HDMI.

Тестирование интегрированного ускорителя мы проводили с процессором Phenom X4 9550, который за счет большей пропускной способности шины HyperTransport, показывает более высокие результаты.

ASUS M3N-HD/HDMI

GIGABYTE GA-MA78GPM-DS2H

GIGABYTE GA-MA78GPM-DS2H

BIOSTAR GF8200 M2+

NVIDIA nForce 750a SLI

Radeon HD 3200 + SidePort

Radeon HD 3200

NVIDIA GeForce 8200

PCMark'05

Graphics

2735

3607

3313

2762

Futuremark 3DMark'05

3DMark Score

2273

3676

3256

2234

CPU Score

12977

13632

13504

13597

Futuremark 3DMark'06

3DMark Score

1171

1694

1506

1228

SM2.0 Score

394

540

490

386

HDR/SM3.0 Score

422

652

566

399

SmartFPS. com 1.5 (NO AA/AF), Maximum Quality, fps

Battlefield 2 800x600

43,2

63,1

60,8

43,1

Battlefield 2 1024х768

32,4

49

47

32,2

Serious Sam 2 800x600

40,4

51

48,4

38,2

Serious Sam 2 1024х768

31

37,7

35,4

30,6

Quake 4 800x600

25,9

33,6

31,6

25,5

Quake 4 1024х768

18,1

26,2

24,42

13,3

Prey 800x600

37,4

42,9

39,5

37,4

Prey 1024х768

26,9

33,1

30,5

27,1

Как видим, производительность интегрированных ускорителей чипсетов NVIDIA nForce 750a SLI и NVIDIA GeForce 8200 фактически не отличается. В то же время по производительности они немного уступают конкренту Radeon HD 3200.

Тестирование звукового тракта на основе кодека Realtek ALC1200

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.13

Очень хорошо

Уровень шума, дБ (А)

-80.8

Хорошо

Динамический диапазон, дБ (А)

80.7

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.7

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-79.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.306

Средне

Общая оценка

Хорошо

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.22

Очень хорошо

Уровень шума, дБ (А)

-81.2

Хорошо

Динамический диапазон, дБ (А)

81.0

Хорошо

Гармонические искажения, %

0.0059

Очень хорошо

Гармонические искажения + шум, дБ(A)

-74.4

Средне

Интермодуляционные искажения + шум, %

0.025

Хорошо

Взаимопроникновение каналов, дБ

-77.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.026

Хорошо

Общая оценка

Очень хорошо

Выводы

Материнская плата ASUS M3N-HD/HDMI будет хорошей основой для игровой конфигураций среднего уровня, которая предполагает создание графической системы из двух видеоускорителей NVIDIA. Как и подобает материнской плате такого уровня, она хорошо функционально оснащена и имеет отменные возможности разгона. Единственное, что может немного не устроить пользователей, так это некоторые недочеты в компоновке, но они не так уж и часто обращают на себя внимание во время эксплуатации системы.

Также при выборе материнской платы стоит обратить внимание на характерную возможность системной логики NVIDIA, которая обусловлена наличием встроенного графического ядра. С помощью него можно расширить рабочий стол или же экономить электроэнергию за счет технологии NVIDIA HybridPower Technology. Напомним, что эту технологию поддерживают только «топовые» видеокарты, такие как GeForce 9800 GTX+, GeForce 9800 GTX, GeForce 9800 GX2, GeForce GTX 280 и GeForce GTX 260.

Достоинства:

    относительно производительное графическое ядро GeForce 8 серии с поддержкой DirectX 10; поддержка NVIDIA SLI в конфигурации x8+x8; поддержка Hybrid SLI (GeForce Boost и более перспективной HybridPower); хорошие возможности разгона; поддержка шины Hyper Transport 3.0; поддержка шины PCI Express 2.0; 12 портов USB.

Недостатки:

    Отсутствие LPT; используется только 4-контактный разъем питания процессора.


Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
Сервера 3XS SystemsКомпьютеры с поддержкой 3D Vision
S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13
