В этом обзор мы поговорим об одном недорогом, но интересном решении с интегрированным графическим ядром для построения систем на процессорах AMD от компании ASUS. В качестве основы для ASUS M2N68-VM был взят не самый новый набор системной логики NVIDIA GeForce 7050PV/nForce 630a. Примерно год назад мы тестировали материнскую плату ASUS M2N-VM DVI, построенную на этой чипсетной связке. Какие новшества были реализованы в рассматриваемой нами плате? Вот что бросается в глаза с первого взгляда:
Давайте теперь проведем подробный анализ всех преимуществ и недостатков нового решения от ASUS.
Спецификация
Все цены на ASUS M2N68-VM Упаковка
Материнская плата ASUS M2N68-VM упакована в картонную коробку зеленого цвета. В первую очередь отмечена поддержка материнской платой интерфейсов HDMI, Dual VGA output и технологии ASUS Express Gate. Так же указывается информация о том, что все конденсаторы полимерные, а стабилизатор питания поддерживает процессоры с 140 Вт TDP.
На тыльной стороне упаковки маркетологи от ASUS подробнее останавливаются на основных технологиях, реализованных на материнской плате. Комплектация
Материнская плата не удивила нас богатой комплектацией. В коробке было найдено только самое необходимое, а именно:
Компоновка

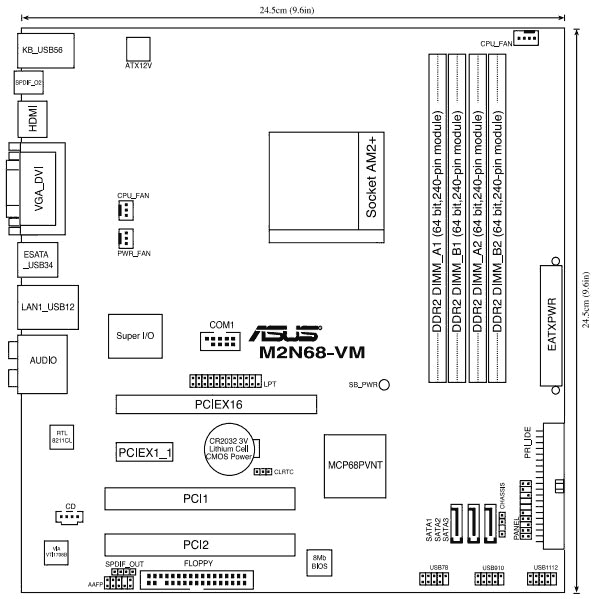

Плата ASUS M2N68-VM распаяна на текстолите формата microATX. В компоновке имеются следующие недостатки: перемычка сброса настроек BIOS находится под слотом PCI Express x16 и, в случае установки в этот слот видеокарты, добраться до него будет проблематично; разъем FDD расположен далеко от места размещения floppy-дисковода. Южный и северный мосты совмещены в одну микросхему. Она охлаждается небольшим алюминиевым радиатором (единственным на плате), который довольно сильно нагревался во время тестирования. Поэтому, покупателям этой платы следует задуматься о хорошем охлаждении в корпусе, но и с этим не все так просто, так как имеются всего два разъема для подключения вентиляторов: один для процессорного кулера, другой для мониторинга скорости вращения вентилятора блока питания.
Набор процессорной логики GeForce 7050/nForce 630a, также, выполняет функцию графического ускорителя. Частота графического ядра составляет 425 МГц, и оно поддерживает только DirectX 9.0c (Shader Model 3.0). Зато имеется возможность выводить изображение с помощью цифрового HDMI-разъема, что может быть полезно, если вы хотите создать на базе вашего ПК мультимедийный центр и у вас есть телевизор или монитор с HDMI-входом. Кроме этого, GeForce 7050 имеет функцию аппаратного ускорения декодирования H.264, VC-1 и MPEG-2 видео и поддерживает технологию PureVideo. RAMDAC графического ядра работает с частотой 300 МГц и позволяет получить на аналоговом выходе изображение с разрешением до 1920х1440 при частоте обновления 75 Гц. На цифровом видеовыходе DVI максимальное разрешение достигает 1920х1200, а на выходе HDMI - 1920х1080р. Так же, надо сказать о том, что к встроенной видеокарте можно подключить два монитора в комбинации RGB & DVI или RGB & HDMI.
Южный мост nForce 630a поддерживает всего четыре порта SATA II из которых три имеют привычное внутреннее исполнение, а четвертый выведен в виде eSATA. Имеется возможность организовать на них массив SATA RAID 0, 1, 1+0, 5, но, так как порта всего три, надо помнить, что будет тяжело организовать полноценный массив RAID 1+0. Рядом с портами SATA расположены разъем для кнопок и светодиодов передней панели (белого цвета) и разъем IDE (синего цвета), который повернут на 90 градусов, из-за чего могут возникнуть проблемы с подключением к нему устройств в некоторых компактных корпусах. В самом низу распаяны три порта USB 2.0, к которым можно подключит 6 USB разъемов.
На плате присутствуют четыре слота расширения. Два слота PCI (белого цвета), один слот PCI Express x1, и один слот PCI Express 2.0 x16 в который можно установить видеокарту, в случае если встроенная по каким-либо причинам вас не устраивает. Аудиокодек VIA VT1708B распаян в левом нижнем углу платы, чуть выше него расположен CD-вход.
Стабилизатор питания имеет пять фаз, он построен на полимерных (твердотельных) конденсаторах с большим сроком службы, что обещает большую долговечность плате. Так же, стоит отметить поддержку стабилизатором питания процессоров со 140 Вт тепловым пакетом.
На задней панели можно найти следующие порты:
BIOS В данной модели используется BIOS, основанная на коде компании American Megatrends. Данная плата вряд ли предназначена для «оверклокеров», поэтому не имеет большого набора настроек, предназначенных для разгона. К примеру, отсутствуют настройки изменения множителя шины HyperTransport, что не может не отражаться на разгонном потенциале. Все имеющиеся настройки, предназначенные для разгона и тонкой настройки, собраны в следующей таблице.
Все перечисленные параметры можно найти во вкладке Advanced.
На вкладке Power можно наблюдать за температурой процессора и самой материнской платы, скоростью вращения вентиляторов и за напряжением на основных линиях питания. Так же, на этой вкладке имеется возможность изменить температуру, при которой вентилятор начинает работать, а также напряжение, подающееся на него в этот момент – настроить функцию управления скоростью вращения вентиляторов Q-FAN.
Настройки фирменной технологии ASUS Express Gate находятся на вкладке Tools. Технология позволяет получить, буквально за пять секунд, доступ к интернету с помощью встроенной «линуксоподобной» операционной системы. Разгонный потенциал Для тестирования разгонного потенциала были использованы два процессора: AMD Athlon 64 X2 3600+ и AMD Phenom X4 9550. Результаты следующие:
Результаты не впечатляющие, при использовании двухъядерного процессора скорость системной шины удалось увеличить до 260 МГц, а при установке четырехъядерного - результат закономерно ниже, всего 229 МГц. Еще раз повторимся, что данная плата не предназначалась проектировщиками для «оверклокинга», поэтому полученные результаты можно считать относительно хорошими. Тестирование производительности Для тестирования использовалось следующее оборудование:

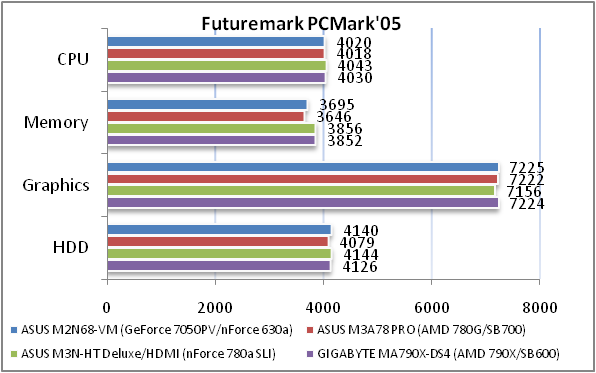

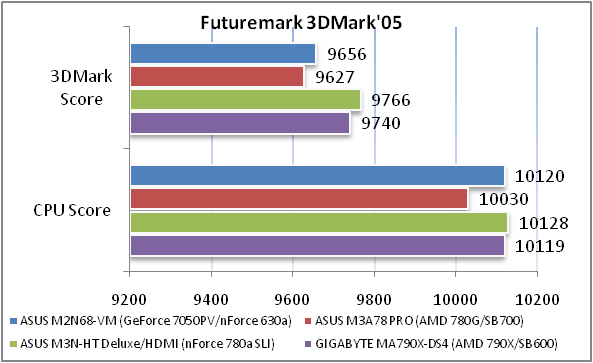

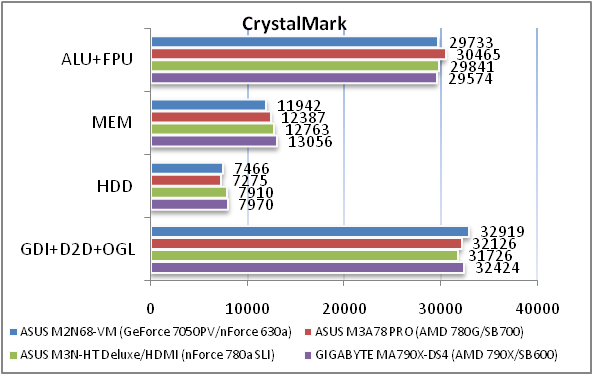

Исходя из результатов, можно сказать, что плата ASUS M2N68-VM по производительности не выделяется на фоне конкурирующих решений. Тестирование интегрированного видео
Давайте посмотрим результаты тестирования видеопроцессора NVIDIA GeForce 7050.

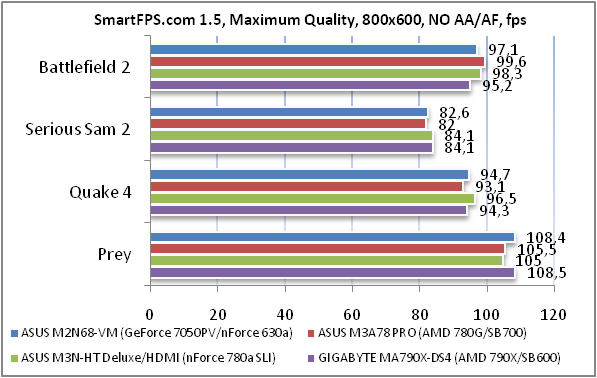

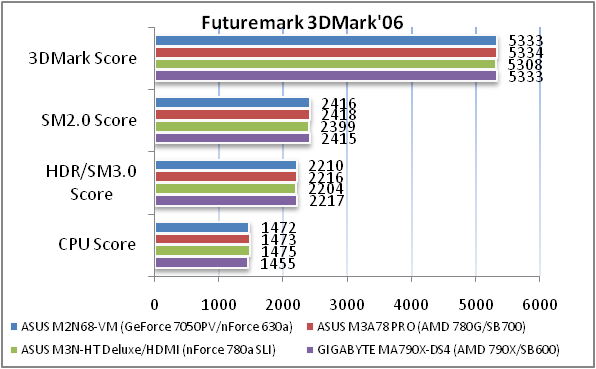

Встроенная видеокарта показала средний результат, она уступает решению от AMD и более новой NVIDIA GeForce 8200, зато превосходит предшественника GeForce 6150 и опережаем менее производительное ядро NVIDIA GeForce 7025. Тестирование звукового кодека Материнская плата ASUS M2N68-VM оснащена встроенным звуковым кодеком VIA VT1708B, который обеспечивает поддержку High Definition Audio. Давайте посмотрим, что скажет RightMark Audio Analyzer об этом кодеке и его обвязке на тестируемой материнской плате. Режим работы 32-bit, 192 kHz
Режим работы 16-bit, 44 kHz
Выводы Материнская плата ASUS M2N68-VM будет неплохим выбором для офисного и домашнего компьютера, особенно если вы его хотите использовать как мультимедийный центр. Для этого плата оснащена интегрированной видеокартой с тремя выходами RGB, DVI и HDMI, а так же имеется возможность подключения сразу двух мониторов в комбинациях RGB & DVI или RGB & HDMI. Если же вы ставите перед графическим ядром более сложные задачи (требовательные игры, профессиональная работа с графикой), то вам, однозначно, придется задуматься о покупке дополнительной видеокарты. Вряд ли на эту плату обратят внимание оверклокеры, так как разгонным потенциалом она похвастаться не может, как и количеством необходимых настроек для этого. Так же, среди минусов, как для основы мультимедийного центра, надо отметить отсутствие портов FireWire, и необходимость заботиться о качественном охлаждении. Кроме того, несмотря на поддержку процессоров с тепловым пакетом до 140 Вт, плату вряд ли стоит рассматривать как основу мощного ПК, как по причине отсутствия поддержки HyperTransport 3.0, так и вследствие достаточно скромных возможностей по организации дисковой подсистемы. Достоинства:
Недостатки:
|
