Обзор и тестирование игровой материнской платы ASUS Maximus II Formula
Набор логики P45 Express от Intel уже прописал свое имя в материнских платах всех ценовых категорий. Исключением, разве что, может стать категория «до 70$». Вы можете ознакомится с обзорами таких материнских плат от ASUS, прочитав одну из наших предыдущий статей:
Казалось бы, что компания ASUS успешно завоевывает доверие всех категорий пользователей, предлагая им очень широкий спектр современных материнских плат. Но для тайваньской компании и этого мало. Она, с присущей ей трепетностью, еще в далеком 2004 году создала еще одно направление (так сказать «категорию») развития своих материнских плат – RoG. Republic of Gamers (RoG) (в переводе с английского – Республика Игроманов) – Это серия материнских плат от ASUS, которые созданы специально для заядлых любителей компьютерных игр. Они сочетают в себе самые последние достижения и технологии. Отличаются высокой стабильностью, множеством всевозможных настроек и, конечно же, феноменальным разгоном. Следовательно, благодаря всем этим качествам, серия RoG полюбилась также и оверклокерам. Именно такой, как описано выше, и была первая материнская плата из серии RoG – ASUS Commando на основе логики Intel P965 Express. Многие все еще используют ее для своих ПК, так как она показывает хорошие результаты даже на фоне современных новинок. Сейчас серия материнских плат RoG стала настолько популярной, что этот брэнд перекочевал и на другую продукцию от ASUS, в частности на видеокарты. Естественно, что столь популярный в наше время набор логики Intel P45 Express просто должен был попасть в эту привилегированную категорию материнских плат. Что ж, в данной статье мы проверим, достаточно ли он хорош, чтобы стать основой для продукта с гордым именем Republic of Gamers. А поможет нам в этом материнская плата ASUS Maximus II Formula. Внешний вид, спецификация, комплектация
Плата поставляется в упаковке, больше напоминающей чемоданчик, нежели привычную для всех коробку. Это уже небольшой плюсик – имея в наличии сверху пластиковую ручку, этот чемоданчик значительно легче поддается транспортировке. Весьма симпатично выглядит и окошко с левой стороны: оно несет в себе не только эстетическую функцию, но и практическую – оно напоминает новому владельцу о наличии на плате только одного порта PS/2 для подключения клавиатуры (судя по фиолетовому цвету). Так что придется обзаводиться и «игровой» USB мышкой, если таковой ранее не было.
На обратной стороне особо интересной информации не наблюдается. И это не упущение производителя, потому что она находится «внутри чемоданчика».
Передняя крышка коробки открывается и вот уже там красочно и доступно расписаны и расхвалены все особенности и функции данного продукта. Их мы рассмотрим немного позже.
Вынув содержимое, мы получаем саму материнскую плату, бережно запакованную в пластиковый кейс, и целую коробку с дополнительными аксессуарами, а именно:
Хотя, в целом, это практически стандартная комплектация, за исключением LCD-poster и «внешней» звуковой карты. LCD-Poster предназначен для отображения кодов ошибок при старте материнской платы и реализован на удобном выносном шнуре.
Что касается звуковой карты, то она предоставлена самой Creative, так что стоит надеяться на очень хорошее качество звука. Кроме того, что она поддерживает 8-канальный звук, оптический и коаксиальный выходы и имеет интерфейс PCI-E x1, она еще и поддерживает такие современные технологии как EAX 4 Advanced HD и X-Fi CMSS-3D. Первая - значительно улучшает звук в играх и придает ему реалистичные эффекты, а вторая - успешно распределяет стерео сигнал для звучания на системах 5.1 или 7.1, повышая тем самым комфорт при прослушивании обычной музыки в формате MP3.
Спецификация:
Все цены на ASUS Maximus II Formula Что ж, на описании чипсета P45 Express мы останавливаться не будем – о нем и так много было сказано в других обзорах. Давайте лучше рассмотрим особенности ASUS Maximus II Formula – за что же ее причисляют к серии RoG. CPU Level Up – бесплатный «апгрейд» процессора
Каждый пользователь хочет, что бы в его системе стоял более мощный и дорогой процессор, разве не так? Данная функция предоставляет пользователю возможность просто выбрать из списка более мощную модель процессора, а материнская плата позаботится об остальном, т. е. разгоне имеющегося до указанного уровня. Что ж, автоматический разгон еще никогда не был так прост и понятен. Speeding HDD
Так теперь называется давно знакомая нам функция Drive Xpert. Поменялось только название и цвет портов (были оранжевые, стали черные). Для реализации этой технологии на плате распаян чип Silicon Image Sil5723. Два черных порта коммутируются аппаратными средствами чипа, что позволяет создавать RAID массивы уровней 0,1 для резервного копирования данных пользователя или увеличение скорости работы дисковой подсистемы без необходимости установки дополнительных драйверов или изменения настроек BIOS. Все делается в фирменной утилите с удобным и понятным графическим интерфейсом.
Вот и сам чип, расположенный сразу же за разъемами SATA. Extreme Engine
Внимательные читатели наверняка заметили на фото выше возле чипа Silicon Image Sil5723 небольшую микросхему с надписью iROG. На самом деле их там целых две. Они призваны управлять всей мощью материнской платы для обеспечения ее максимально стабильного режима работы. Они корректируют нагрузку фаз питания, значения напряжений и многие другие важные параметры основных элементов платы. Pin Fin Thermal Module – новое, это хорошо забытое старое
Компания ASUS хвастается, что на данной материнской плате используется уникальная новая, наиболее эффективная система охлаждения, которая имеет большую площадь теплообмена, низкое гидростатическое сопротивление и сравнительно компактные размеры. Но, как мы видим, на практике это всего лишь игольчатые радиаторы, которые применялись Советской промышленностью еще в 60-е годы.
Действительно, такие радиаторы имеют очень большую площадь теплообмена. BIOS Flashback – взгляд в прошлое
На наш взгляд это очень полезная функция для оверклокеров. Материнская плата имеет две микросхемы BIOS, и позволяет пользователю свободно между ними переключатся. Таким образом, мы получаем возможность при выходе новой версии BIOS, сначала зашить ее в запасную микросхему – протестировать, а потому уже принимать решение использовать ли ее далее. Или же мы можем в случае неисправностей в основной микросхеме восстановить ее работоспособность путем копирования BIOS из резервной. Прямо как сохранения в играх! Voltiminder LED – красная тревога
За этим страшным названием скрывается очень простая и в тоже время полезная функция. Плата снабжена специальным светодиодом, который отображает величину напряжений на основных элементах платы интуитивно понятными цветами. Если «лампочка» загорелась ярко красным цветом – аккуратно, возможно вы заигрались разгоном! ASUS EPU-6 Engine
Уже привычная нам по платам серии P5Q микросхема EPU, предназначенная для организации функций энергосбережения. Она полезна для тех, кому надоели счеты за электроэнергию в астрономических цифрах - включили данную функцию через простую и понятную утилиту и можете спокойно ставить компьютер на закачку на всю ночь – энергопотребление снижается до 80%. COP EX
Еще одна изюминка серии RoG – функция предотвращения перегрева северного моста. Вы можете смело поднимать напряжение на северном мосте и не боятся того, что он перегреется. Данная функция также может быть задействована и для видеокарты. Loadline Calibration
Также давно известная нам функция во многих материнских платах ASUS. Она позволяет держать напряжение питания процессора максимально стабильно и ровно, даже при больших нагрузках. Рекомендуется включать эту опцию для лучшего разгона процессора. LCD Poster
Маленький экранчик на выносном кабеле очень удобен в эксплуатации. Он показывает информацию об этапах загрузки компьютера и в случае неисправности пишет, в чем проблема. Подобные решения применялись и ранее разными производителями материнских плат, однако они были встроены на плату и имели всего лишь 2 цифры на дисплее. Приходилось заглядывать в системный блок и по коду вычитывать вид неисправности. Подход же от ASUS полностью лишен таких недостатков.
А теперь рассмотрим строение платы более детально.
Общая компоновка элементов достаточно удачная. Сразу же бросается в глаза массивная система охлаждения – она, так сказать, общая для обоих мостов и узла питания процессора, поскольку все радиаторы объединены тепловыми трубками.
Кстати, сам узел питания процессора имеет аж 16 фаз. В последнее время это неотъемлемый атрибут на дорогих и престижных платах компании ASUS. Но в данной материнской плате инженеры пошли еще дальше – они применили 3-фазное питание для северного моста и 2-фазное для оперативной памяти, что должно благоприятно сказаться на разгоне этих компонентов. Радиаторы вокруг процессорного разъема выполнены со скосом, поэтому не должны доставлять хлопот при установке габаритных кулеров.
А вот для кулеров видеокарт место организовано не сильно эффективно. Как видно на фото выше, под первой видеокартой остается 2 свободных слота – этого достаточно для установки кулера любых размеров и организации подачи воздуха. А вот под второй видеокартой останется всего один свободный слот, что может помешать установке большого кулера и ухудшить приток воздуха для двухслотовой системы охлаждения. В самом низу платы находятся распаянные кнопки запуска и сброса…
… которые, кроме полезности своих функций, придают плате вот такую замечательную иллюминацию в темное время суток.
Расположение разъема IDE и большей части портов SATA очень удачное – шлейфы не будут путаться и мешать кабелям дополнительного питания для видеокарт.
Для подключения LCD-Poster предназначен особый разъем в левом верхнем углу платы, так что вы его ни с чем не перепутаете.
Задняя панель платы выглядит довольно тривиально. Один разъем PS/2 для клавиатуры, шесть USB портов, порт IEEE1394a и External SATA, два гигабитных порта LAN. И лишь маленькая кнопочка сброса настроек BIOS, при взгляде с этой стороны, придает плате статус оверклокерской.
На обратной стороне платы есть пометка, что она выполнена по технологии Stack Cool 2. Напомним, что данная технология позволяет снизить температуру элементов платы с помощью медного теплораспределителя внутри текстолита. Также, на втором фото вы видите наличие специальных крепежных винтов, на которых держится массивная система охлаждения. Такой подход весьма удобен, в отличие от пластиковых клипс. Во-первых, винтовое крепление обеспечивает более качественную фиксацию и надежный прижим, а во-вторых, система охлаждения может легко и многократно сниматься для замены на более эффективную (например водоблок) или для смены термоинтерфейса. С аппаратным обзором мы закончили, давайте заглянем в Настройки BIOS.
Никто из присутствующих в нашей лаборатории не удивился, что плата подобного класса при входе в BIOS первым делом открывает не закладку базовой информации «Main», а сразу же предлагает нам меню «Extreme Tweaker» из названия которого понятно его назначение – разгон и все что с ним связано. И первой же по списку нашему взору открывается главная «фишка» материнских плат серии RoG. Это функция автоматического разгона центрального процессора, называемая CPU Level Up. Она анализирует модель установленного в вашей системе процессора и предлагает разогнать его до характеристик более мощных «братьев» из серии. Например, нашему старенькому Intel Core 2 Dou E6300 плата предложила почувствовать себя «экстремалом» и стать Intel Core 2 Dou X6800.
А для четырехъядерного Intel Core 2 Quad Q9550 она предложила сойти с ума в виде опции «Crazy». Насколько мы поняли, это означает, что процессор будет разогнан до характеристик несуществующей модели.
Стоить отметить, что данная функция работает довольно таки успешно, сбоев замечено не было. Следующий параметр позволяет нам определить режим работы материнской платы:
Плата работает с процессорами, которые поддерживают опорную частоту системной шины 200/266/333/400 МГц, для чего у нее имеются определенные наборы настроек.
Естественно, изменение набора настроек для системной шины влечет за собой изменение набора поддерживаемых делителей памяти. В номинальных режимах плата поддерживает память с частотой от 533 до 1066 МГц. Но производитель гарантирует при разгоне поддержку памяти вплоть до 1200 МГц.
Как и все продвинутые платы ASUS на чипсете Intel P45 Express, Maximus II Formula имеет три пакета таймингов оперативной памяти и множество дополнительных настроек для оптимизации ее работы. Также имеются фирменные опции, улучшающие разгонный потенциал платы.
Очень порадовали настройки напряжения на все (!!!) элементы платы. Напряжение регулируется в широких пределах и с очень маленьким шагом. Обратите внимание на фото ниже – там видно, что плата позволяет регулировать напряжение на оперативной памяти отдельно для каждого канала.
На вкладке «Advanced», помимо стандартных, находится также меню «LCD-Poster and LED Control», отвечающее за отображение диагностической информации на выносном цифровом табло.
В нем вы можете настроить тип отображаемой информации, и с какого датчика эта информация будет считываться.
На вкладке «Power» находится немаловажный пункт меню, называемый «Hardware Monitor». Его задачами является отображение информации об элементах системной платы и процессоре. Давайте посмотрим, как он справляется с поставленными задачами.
Нам предлагается четыре категории:
Как видно, каждое из представленных меню дает полную и понятную информацию. Также отметим отличную функцию регулирования оборотов вентиляторов. Скорость вращения изменяется для всех вентиляторов в широких пределах.
В меню «Tools» активизируется функция резервного копирования BIOS. Для удобства восприятия, все настройки BIOS, предназначенные для разгона и тонкой настройки ASUS Maximus II Formula, сведены в таблице:
Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

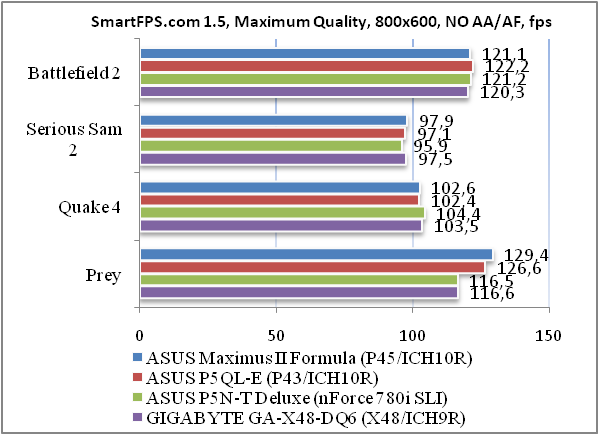

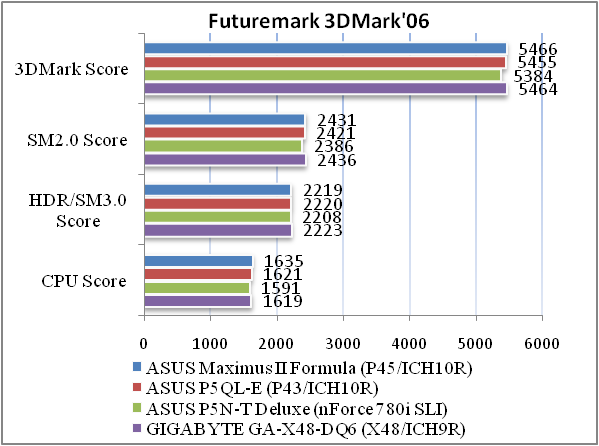

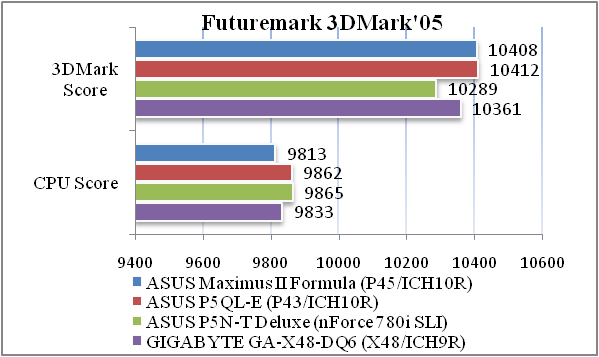

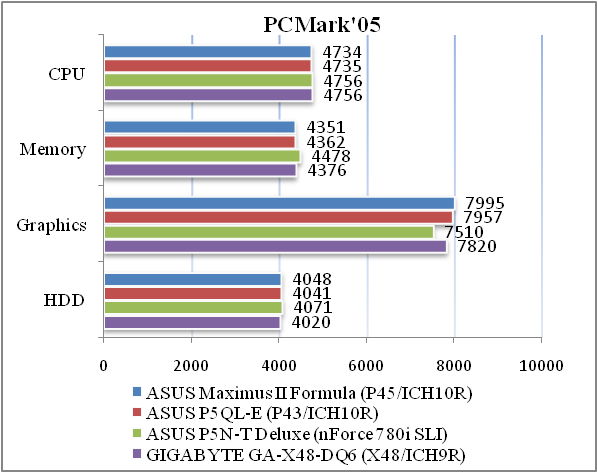

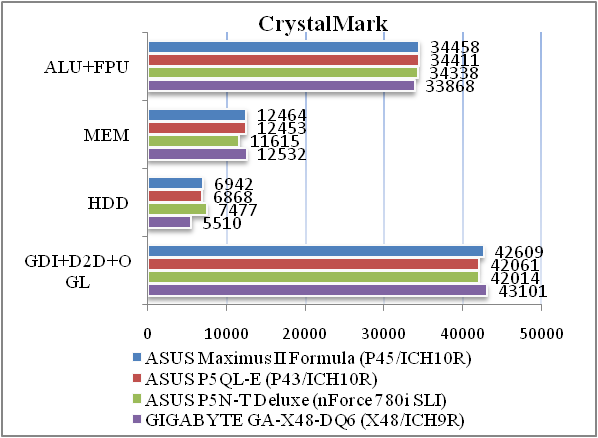

Мы протестировали плату в различных популярных тестовых пакетах. Результаты позволяют говорить о высоком уровне производительности, на уровне других решений на Intel P45 Express.. Тестирование звуковой карты SupremeFX X-Fi Общие результаты (RightMark Audio Analyzer) 32-bit, 192 kHz
И предлагаемая в комплекте звуковая карта показывает очень хорошие результаты, поэтому задумываться о замене ее будут только настоящие ценители звука, у которых есть соответствующая аудиосистема. Разгонный потенциал Как уже было отмечено выше, функция автоматического разгона работает успешно, однако она не позволяет раскрыть весь потенциал платы. В ручном режиме данная плата показала следующие результаты по разгону процессора.
В паре с двухъядерным процессором плата взяла наивысшую для нашей тестовой системы планку в 536 МГц. Дальнейший разгон ограничивала оперативная память. Надо сказать, что частоту в 536 МГц материнской плате ASUS Maximus II Formula Удалось покорить очень легко, буквально с первой попытки, а это о многом говорит.
С четырехъядерным процессором частота системной шины успешно поднялась до отметки в 490 МГц, что также является очень высоким результатом. В обоих случаях разгона система охлаждения элементов материнской платы успешно справлялась с поставленной задачей. Выводы Итак, подведем итоги. Плата получилась очень удачная, как и все платы ASUS на основе чипсета Intel P45 Express. Несмотря на то, что данный набор логики относится к среднему сегменту, материнская плата ASUS Maximus II Formula Доказала, что он достоин использоваться в продуктах серии RoG, наряду с флагманскими Х38 и Х48. К положительным особенностям платы стоит отнести хорошую систему охлаждения, дополнительные функции разгона, добротную звуковую карточку. Однако, не стоит забывать и об ограничениях. Например, данная плата поддерживает технологию ATI CrossFireX только в режиме PCI-e 2.0 x8+x8. Хотя, как показало наше предыдущее исследование, этого вполне достаточно для двух одночиповых видеокарт, но владелец такой недешевой материнской платы наверняка захочет использовать и двухчиповые графические ускорители. Достоинства:
