Обзор блока питания CHIEFTEC CTG-500-80P

Блок питания CHIEFTEC CTG-500-80P  – самый мощный из серии A-80, примечательной тем, что это первая недорогая линейка блоков питания, соответствующая высоким стандартам эффективности 80 PLUS. Особенность моделей этой серии также в том, что они разработаны специально для Европейской зоны с высокими стандартами качества напряжения электросети и  имеют только одно фиксированное входное напряжение питания равное 230 В (в отличие от большинства источников питания с двумя пределами входных напряжений или просто с одним большим диапазоном рабочих напряжений от 100 до 240 В). Поэтому данный блок питания подойдет для мест, где нет проблем с электропитанием, ну или требует хороший стабилизатор питания.

Итак, рассмотрим блок питания CHIEFTEC CTG-500-80P поближе.

Поставляется блок питания CHIEFTEC CTG-500-80P в OEM-комплектации (без упаковки и шнура питания), плюсы этого – повышенная доступность в результате экономии, а минусы – отсутствие сопутствующей информации. Впрочем, последнюю задачу решает наш обзор.

Спецификация CHIEFTEC CTG-500-80P:

Внешний вид

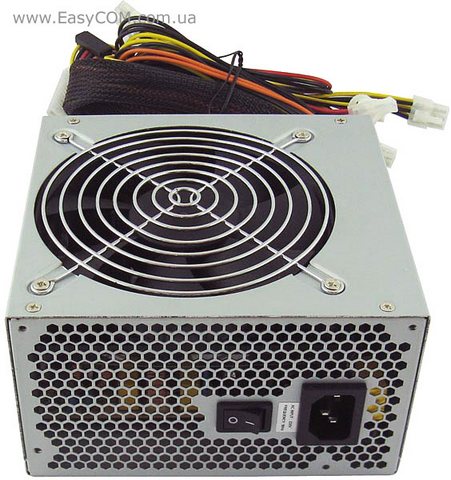

Блок питания CHIEFTEC CTG-500-80P имеет стандартные размеры: 140х150х87мм. Его корпус – из SECC стали белого цвета. 120 мм вентилятор системы охлаждения закрыт вентиляционной решеткой типа «гриль», а задняя панель – вентиляционной сеткой с шестигранными ячейками вроде сот. Кнопка отключения от электросети и разъем для подключения шнура питания расположены на задней панели.

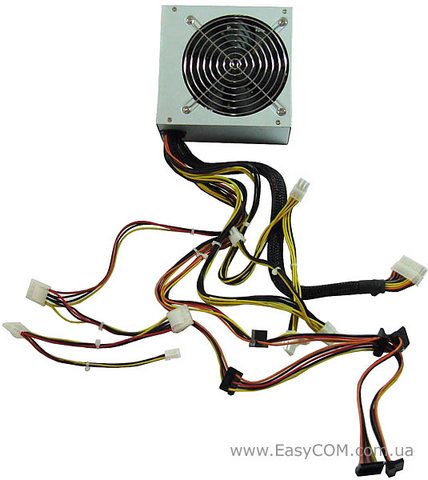

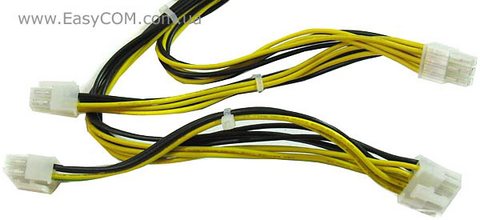

Рассматриваемый блок питания оснащен двумя 6-контактными разъемами PCIE и 8-контактным разъемом для питания процессора, для питания периферийных устройств – три разъема PATA с «лапками» для удобства отсоединения и целых шесть разъемов SATA – все в соответствии с требованиями современности: именно разъемы SATA сегодня наиболее распространены у накопителей. В общем, количества разъемов достаточно для сборки игровой системы среднего класса. Как небольшую экономию на проводах можно рассматривать наличие ответвляющихся линий на кабеле питания с 8-контактным и 4-контактным разъемом питания процессора, а также двух 6-контактных разъемов PCIe.

Все разъемы и длина проводов блока питания CHIEFTEC CTG-500-80P:

Блок питания CHIEFTEC CTG-500-80P мощностью 500 Вт имеет две «виртуальные» линии питания +12 В с нагрузочной способностью по 20 А каждая. Если сравнивать CHIEFTEC CTG-500-80P с некоторыми моделями блоков питания такой же мощности 500 Вт, например CHIEFTEC APS-500C, то мы видим, что в нашей модели возможности линии 12 Вт увеличены с 18 А до 20 А, а вот возможности менее актуальных линий +5 В и +3,3 В уменьшены до 120 Вт, вместо 130-150 Вт.

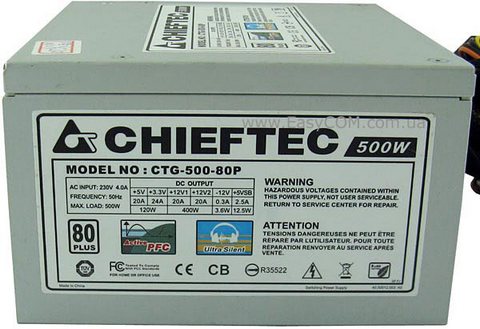

На этикетке блока питания CHIEFTEC CTG-500-80P отмечается поддержка стандарта высокой энергоэффективности 80 PLUS, а также соответствие стандартам по ограниченному содержанию вредных веществ RoHS и сертификация организациями CUL, TUV, CB.

Разбираем блок

Разбирается блок питания CHIEFTEC CTG-500-80P привычно просто: выкручиваем 4 винта и снимаем панель с вентилятором.

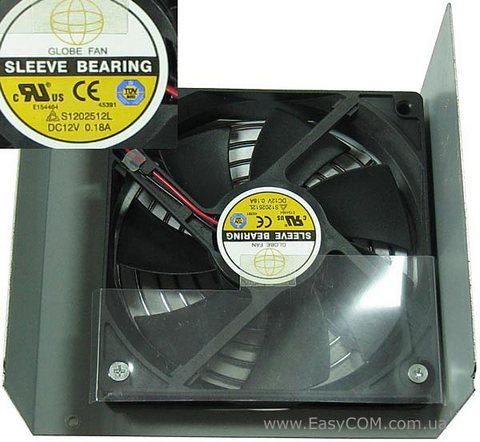

120 мм вентилятор Global Fan S1202512L, призванный охлаждать схемы блока питания, выполнен на подшипнике скольжения. Максимальная скорость вращения вентилятора – 2000 об/мин, но вообще скорость вращения регулируется автоматической схемой управления, поэтому и работает он обычно тише заявленного максимального уровня шума в 24 дБ, что не может не радовать. Почти половина вентилятора закрыта пластиковой заслонкой – так воздушный поток распределяется более эффективно.

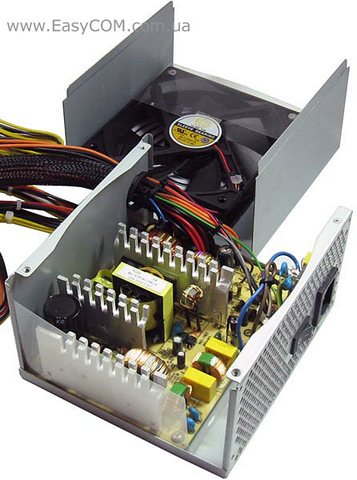

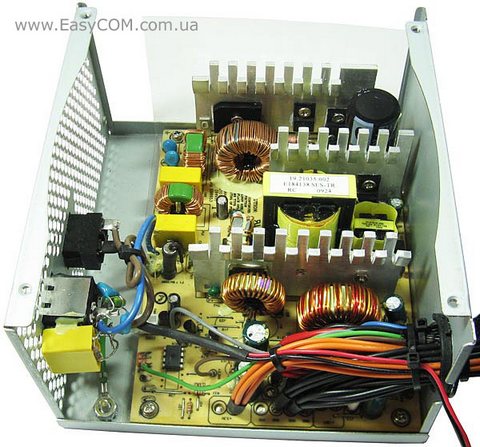

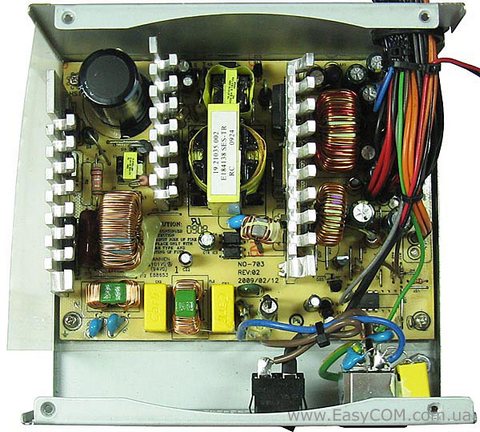

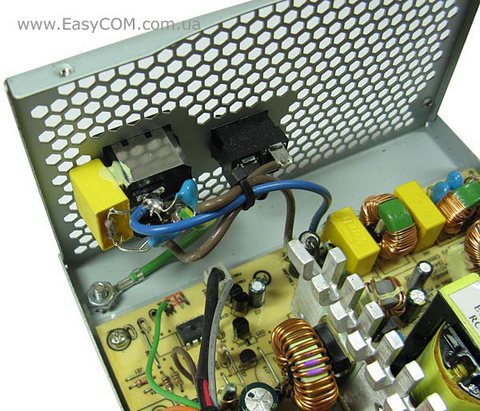

Разобрав, понимаем, отчего устройство такое легкое: внутри корпуса достаточно много свободного пространства. Схема блока питания CHIEFTEC CTG-500-80P  выполнена на однослойном PCB и предусматривает все необходимое для современного источника питания. Для фильтрации помех в электросети прямо на разъем питания 230 В напаян фильтр, состоящий из нескольких конденсаторов.

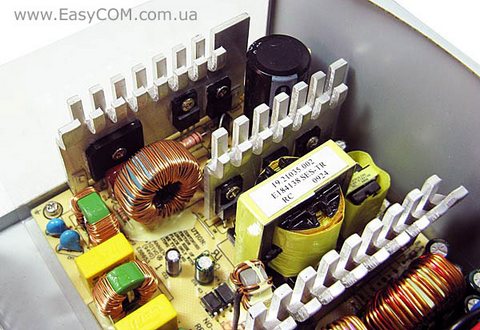

Система охлаждения силовых полупроводниковых элементов блока питания CHIEFTEC CTG-500-80P  состоит из трех алюминиевых радиаторов с оребрением в верхней части.

Первый радиатор с входной стороны охлаждает диодный мост цепи выпрямителя и элементы узла активной компенсации коэффициента мощности. В цепи выпрямления установлен электролитический конденсатор производства KG емкостью 220 мкФ, 400В, 85ºC. Обычно в блоках питания мощностью 500 Вт устанавливают конденсаторы емкостью 300 мкФ – вот еще один момент снижения стоимости CTG-500-80P.

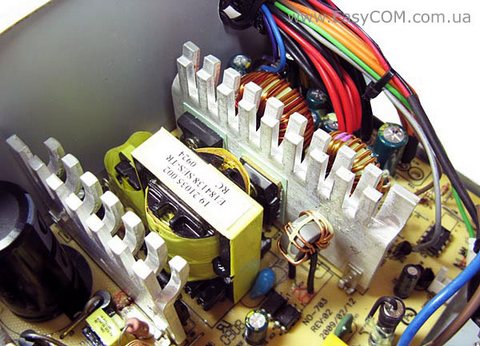

Тем не менее основной трансформатор по габаритным размерам вполне соответствует блоку питания мощностью 500 Вт. В выходных цепях блока питания CHIEFTEC CTG-500-80P  удалось рассмотреть диоды KCQ60A06 и D83-004.

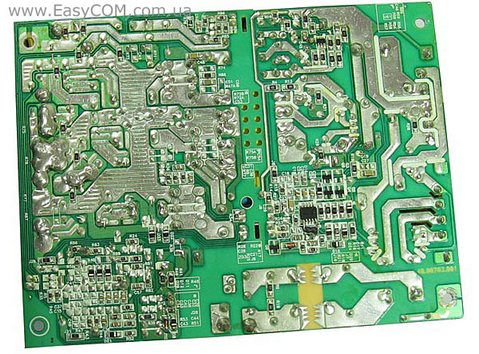

Перевернув плату, видим, что спаяна она очень аккуратно.

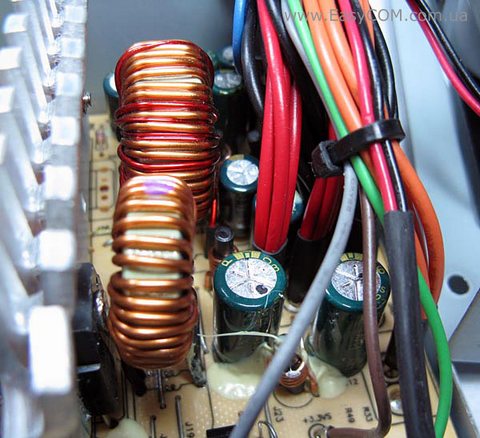

В выходных цепях источника питания установлены высокотемпературные конденсаторы с максимальной рабочей температурой в 105ºС.

Тестирование

При тестировании использовалась следующая конфигарация. В связи с отсутствием полноценного стенда, который выполнял бы хорошую нагрузку, мы использовали видеокарту GeForce 9800 GX2 разогнанную до 3,8 ГГц четырехъядерного процессора.

C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.

Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы создавали запуском проверки стабильности видеоподсистемы в приложении FurMark 1.7.0 с одновременным запуском стресс-теста FPU в приложении Everest.

Отклонения и «просадки» напряжения на выходных линиях

В результате измерения напряжения питания на выходных линиях питания были получены следующие значения:

Величины напряжений на основных линиях питания в режиме простоя и нагрузки находятся в рамках допустимых 5% отклонений. Также по результатам замеров можно утверждать, что блок питания CHIEFTEC CTG-500-80P достаточно хорошо справился с предложенной нагрузкой. Это видно, если сравнивать его отклонения с другими моделями блоков питания такой же мощности, на фоне которых просадки при нагрузке выглядят незначительными, не достигая даже 1%.

Пульсации на линии +12 В и + 5 В

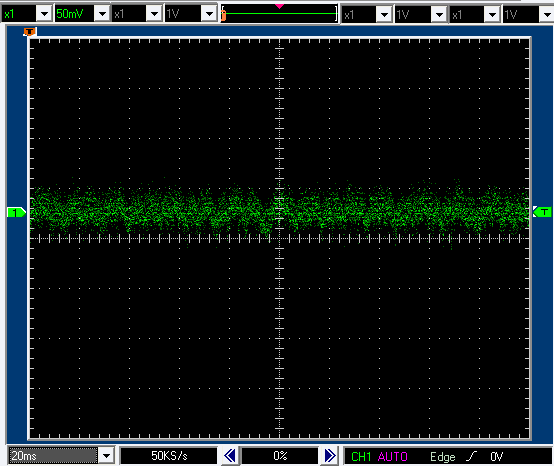

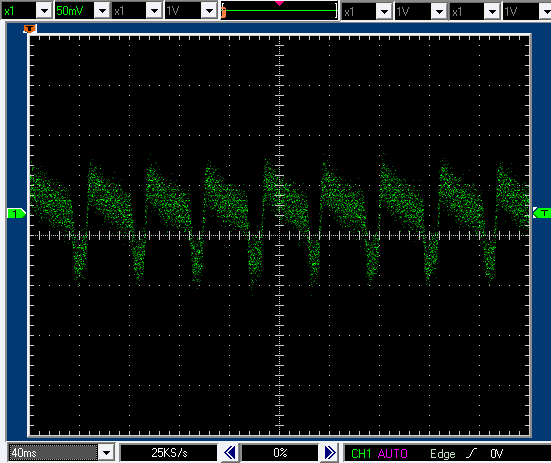

Напряжение на линии +5 В в простое системы

Напряжение на линии +12 В в простое системы

При постоянном характере небольшой нагрузки пульсации на линиях питания +12 В и +5 В входят в допустимые рамки. Если пульсации напряжение на линии +5 В почти вплотную приближается к граничным +50 мВ, то на линии +12 В до граничных 120 мВ остается еще достаточно много. Поэтому к качеству фильтрации выходного напряжения у нас претензий нет, оно достаточно хорошее.

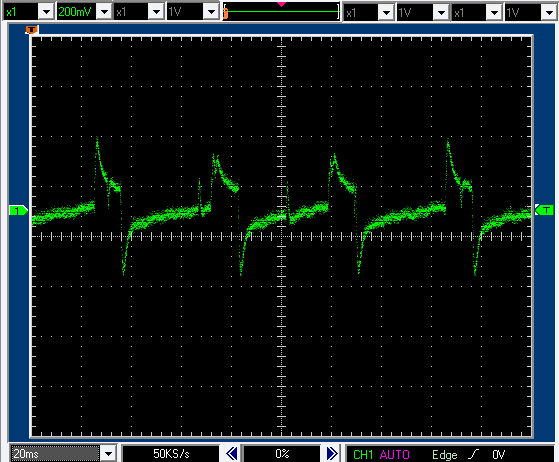

 Напряжение на линии +5 В в режиме нагрузки

Напряжение на линии +12 В в режиме нагрузки

Худшая ситуация складывается при высокой нагрузке вследствие недостаточно большой емкости конденсатора в цепи высоковольтного выпрямления. Так как видеокарта во время работы создает переменную нагрузку, то вместе с пульсациями напряжения одновременно можно наблюдать и обычные просадки напряжения.  По всей видимости именно здесь явно сказывается не очень большая емкость конденсатора в цепи выпрямления. При нагрузках близких к максимальной мощности блока питания амплитуда колебаний напряжения на линии +12 В составляет около 500 мВ. Колебания же напряжения на линии +5 В оказывается меньше – около 110 мВ. В итоге, констатируем достаточно качественную фильтрацию на выходных линиях и малую емкость конденсатора в цепи первичного выпрямления, как для мощности блока питания 500 Вт.

Коэффициент мощности

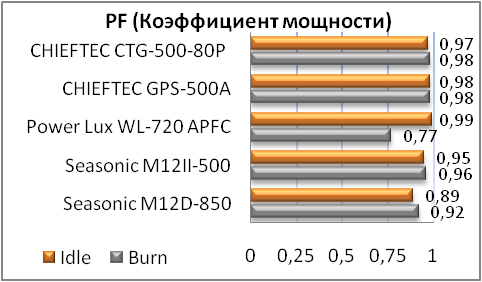

Активный модуль компенсации реактивной мощности просто отлично выполняет  свои функции, поддерживая коэффициент мощности на уровне 0,97-0,98.

Коэффициент мощности блока питания CHIEFTEC CTG-500-80P очень высокий.

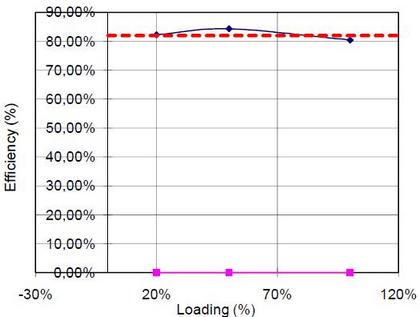

Эффективность преобразования

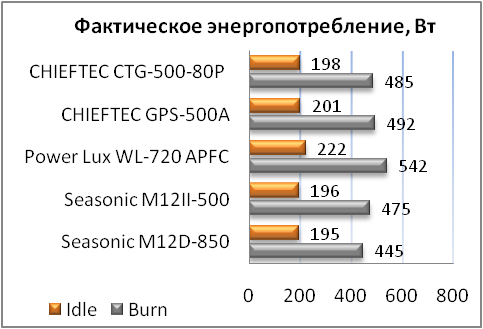

По эффективности преобразования CHIEFTEC CTG-500-80P также выглядит очень хорошо, как для своего класса источников питания. Сравнивая с другими моделями заметно, что его КПД достаточно высок. Хотя он и уступает более дорогим блокам питания Seasonic, особенно модели M12D-850, которая построена по схеме DC-DC. В тоже время решения менее известных производителей, таких как Power Lux, с номинально большей заявленной мощностью демонстрируют на порядок больший уровень энергопотребления, а соответственно и более низкий КПД.

Также блок питания CHIEFTEC CTG-500-80P был протестирован на соответствие стандарту ENERGY STAR Ver. 4.0, который требует обеспечить потребление системой в режиме Standby (в выключенном состоянии) до 2 Вт, а в Sleep (спящем) режиме до 4 Вт. В результате мы выяснили, что CHIEFTEC CTG-500-80P полностью удовлетворяет этим требованиям.

Выводы

В целом блок питания CHIEFTEC CTG-500-80P оставил хорошее впечатление, он может похвастаться относительно невысокой стоимостью и при этом достаточно качественным исполнением и соответствием многим современным требованиям, как по оснащению, так и по энергоэффективности. Вполне подойдет для установки в конфигурацию с производительным процессором и одной мощной видеокартой. Работает при этом тихо, что не может не радовать. Единственной особенностью, на которую следует обратить внимание – это фиксированное входное напряжение 230 В, из-за чего блок питания не подходит для местностей с непостоянным качеством напряжения в электросети, ну или требует  дополнительной стабилизации питания.

Достоинства:
- высокий КПД;
- тихая систему охлаждения;
- оптимальное количество разъемов;
- сертификация 80 PLUS;
- приемлемая стоимость.

К недостаткам можно отнести:
- фиксированное входное напряжение 230 В;
- в цепи выпрямителя высокого напряжения установлен конденсатор относительно малой емкости.
