Обзор barebone-системы Soltek Qbic EQ3701M

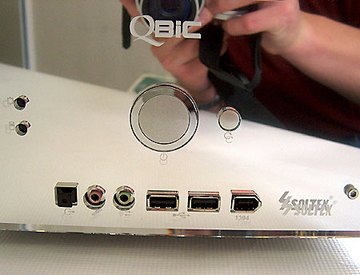

Итак, Soltek Qbic EQ3701M — barebone-система, сердцем которой, как вы уже догадались, служит процессор AMD Athlon. Мы уже описывали barebone от Soltek, EQ3000W, и, честно говоря, внешних отличий EQ3701M от EQ3000W найти не удалось. Дизайн новой системы повторяет дизайн других barebone от Soltek. Та же ровная передняя панель, которая может быть как белой матовой (модификация W), так и зеркальной (модель M), два отсека под оптику, что само по себе редкость для barebone-систем, один — под FDD. Две кнопки, два индикатора, два разъемы USB, один — FireWire, два звуковых миниджека, а также SPDIF out. Смотрится зеркальная панель очень оригинально, и, пожалуй,  единственный ее минус состоит в том, что она очень быстро покрывается отпечатками пальцев, не нашедших сразу маленькую кнопку Reset или нужный разъем. Однако, несмотря на то, что зеркало пластиковое, моется и чистится оно очень легко, а вот оцарапать его крайне тяжело, даже если, как я, пытаться нарочно и с применением отвертки это сделать. Ну и другой небольшой недостаток зеркальной панели состоит в том, что расположенные за вашей спиной источники света, отражаясь в панели, будут постоянно отвлекать вас.

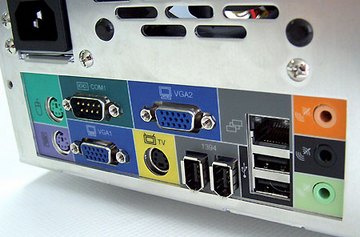

А вот на задней панели стоит остановиться поподробнее. Первое, что бросается в глаза — два выхода VGA и TV-out. Да-да, система способна выводить изображение на два монитора. Кроме того, на задней панели есть два разъема FireWire, что тоже не очень часто встречается на barebone-системах. Виден вентилятор блока питания и большой 80-миллиметровый корпусной вентилятор. Две заглушки позволяют надеяться еще и на возможность установки внешнего видео.

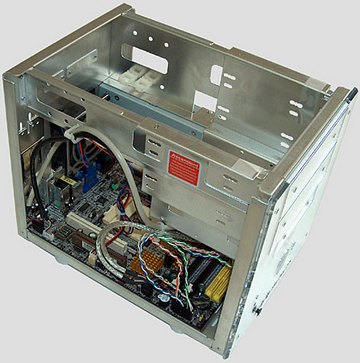

Вскрытие обнаруживает алюминиевые внутренности и массу свободного места. Оно и понятно — его займут два оптических привода и накопители на гибких и жестких дисках.

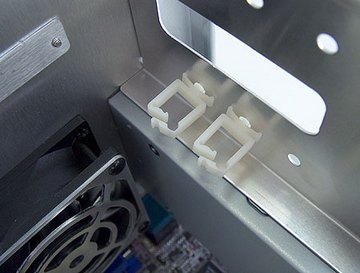

Накопителей много, и, чтобы уменьшить путаницу внутри корпуса, конструкторы предусмотрели  специальные крепления, позволяющие удерживать шлейфы и прочие провода у стенок корпуса. Шлейфы, кстати, есть в комплекте, и, как обычно, это не простые шлейфы, они порезаны вдоль и упакованы в виде ленты шириной менее сантиметра.

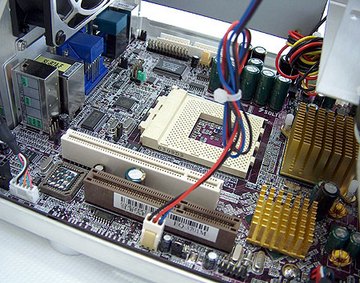

Материнская плата SL-B7A-F построена на чипсете nForce2 и поддерживает любые процессоры Athlon с шинами 333, 266 и 200 Мгц. Процессорный разъем закрыт наклейкой, сообщающей о наличии технологии защиты от перегрева Anti-Burn Shield II, о действенности которой мы еще поговорим. Стабилизатор питания процессора включает в себя 10 конденсаторов, шесть из которых имеют емкость 3300 мкФ, остальные — 1500 мкФ.

Слотов памяти — два, поддерживается двухканальная конфигурация памяти. Слоты расположены не очень удобно, но вставить в них память можно, даже не снимая корзину для накопителей. Северный мост закрыт большим радиатором, но расположен он не очень удачно — рядом со слотами памяти, которой, как известно, своего тепла достаточно. Радиатором же,  только меньшим, закрыт и южный мост MCP2-T.

AGP-слот есть, и возможность установки внешней карты — тоже, однако именно в наличии достаточно быстрого встроенного видео и заключается главное преимущество системы на nForce2. Конечно, GeForce 4 MX — не самый быстрый агрегат на свете, однако возможностей этой карты вполне хватит даже нетребовательным 3D-игрокам, чего не скажешь о любом встроенном в чипсеты для Pentium 4 видео. Я не стану прославлять тут nForce2 и его видеоподсистему — у нее, разумеется, есть недостатки, и они общеизвестны, однако среди встроенных видеосистем она, без сомнения, пока лучшая, и отрицать это нет смысла. Вывод изображения на два монитора — также не очень часто встречающаяся в barebone-системах вещь, а уж TV-out — тем более.

Аудиосистема не представляет собой ничего выдающегося — возможности ALC650 тоже хорошо всем известны. Сетевой контроллер — ICS 1893 PHY, FireWire обеспечивает сам чипсет, USB — тоже.

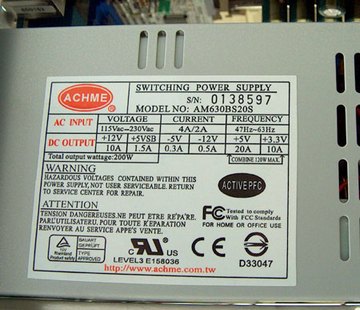

Блок питания — внутренний, брэнд — ACHME, мощность — 200 Вт. Охлаждение у БП собственное, и, хотя блок не имеет системы контроля скорости вращения, шум от вентилятора совсем невелик. Сказывается его малый размер.

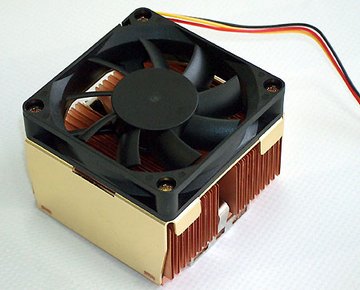

Прилагаемый процессорный кулер — полностью медный, массивный, но с тонкими ребрами, припаянными к шероховатому основанию. Крепление — одна клипса, но «правильная», опирающаяся на три лапки с каждой стороны. Несмотря на небольшой размер, вентилятор тут весьма шумный и злой — скорость его вращения 4600 об/мин. Выглядит все устройство эффективно, посмотрим, насколько эффективно оно будет в деле.

Система от Soltek для процессоров фирмы AMD не была бы таковой, не обладай она развитыми оверклокерскими возможностями. BIOS Setup системы позволяет менять частоту шины и множитель процессора, напряжение питания его ядра, напряжение AGP, памяти, а также напряжение VDD (контроллеров памяти северного моста). Настроек памяти тоже предостаточно — помимо изменения частоты ее работы, меняются тайминги RAS, RAS to CAS Delay, RAS Precharge и CAS Latency.

Работа системы защиты от перегрева ABS II настраивается также из BIOS Setup. Можно задать температуру отключения, температуру, при которой система начнет вас предупреждать. Если у вас — Athlon XP или Duron Morgan, то показания ABS II снимает с датчика процессора, о чем прямо написано в инструкции. Соответственно, время ее реакции должно быть минимальным. Проверять это мы не стали, однако платы от Soltek уже давно имеют быструю и адекватную систему защиты от перегрева, и удостовериться в этом еще раз можно, конечно, но не очень интересно.

Процессорный кулер невероятно эффективен. Даже самый горячий из Athlon — Thunderbird 1400, разогнанный до 1533 Мгц, не смог разогреться больше, чем до 50 градусов Цельсия, и это в предельном режиме. В обычном режиме температура процессора не превышала 40 градусов. Шумность системы, правда, довольно велика — сказывается наличие трех вентиляторов, два из которых — полноразмерные. Но зато ни один элемент системы не чувствует себя плохо — температуры всех накопителей находятся в пределах нормальных.

Результаты же тестирования (процессор — Athlon XP2700+) еще раз показывают, что для офисной и иногда несложной игровой деятельности системы на nForce 2 подходят как нельзя лучше, и уж точно больше, чем Intel-системы. Встроенное видео дает вполне играбельные fps даже в играх вроде Serious Sam 2, что уж говорить о менее тяжелых 3D-приложениях и играх. Да и общие результаты системы — вполне достойные. А если вспомнить о хороших оверклокерских возможностях... В общем, Soltek Qbic EQ3701M можно рекомендовать всем тем, кто... Хотя нет, не будет оговорок. Рекомендовать всем. Тчк.
