Leadtek A400 Ultra на базе NVIDIA GeForce 6800Ultra – раскалённая скорость

Если в настоящий момент задаться вопросом, какая видеокарта имеет право называться лучшей на рынке, ответить на него однозначно будет весьма сложно. Ведь лучший продукт должен быть лучше во всех возможных номинациях, опережая своего конкурента по всем пунктам. К сожалению или к счастью, такого продукта на рынке графических ускорителей сейчас нет, но если бы пришлось выбирать, возможно, сегодняшний герой нашего обзора стал бы весьма неплохим представителем “лучших из лучших”, так как сегодня речь пойдёт о NVIDIA GeForce 6800Ultra в реализации от Leadtek.

Посудите сами, производительность данного решения – одна из самых передовых, уже сейчас есть поддержка DirectX 9.0c и, как следствие, поддержка третьей шейдерной модели, которая через некоторое время появится во многих играх. Конечно же,  после выхода NVIDIA GeForce 6800Ultra прошло уже немало времени, и конкуренты в лице ATI не дремлют, подготавливая уход флагманского продукта NVIDIA на второй план с помощью своего нового чипа R520, в котором реализованы все современные функции, начиная от поддержки третьих шейдеров и заканчивая большим количеством конвейеров в сочетании с возможностью работы чипов в паре.  Но пока R520 даже не анонсирован, а все его технические характеристики не более чем слухи, пальма первенства в технической функциональности и производительности (в случае с SLI) принадлежит NVIDIA.

Ну да это мы отвлеклись, давайте вернёмся к рассматриваемому сегодня ускорителю Leadtek GeForce 6800Ultra и посмотрим на его технические характеристики:

Как можно заметить, по техническим характеристикам Leadtek GeForce 6800Ultra полностью соответствует спецификациям NVIDIA для карт GeForce 6800Ultra. Отличия же от оригинального дизайна довольно заметны в случае с установленной системой охлаждения, которая превращена инженерами из Leadtek в двухслотового медного монстра. Об эффективности этой системы мы поговорим позднее, а сейчас обсудим комплект поставки.

Чем дороже плата, тем больше всего лежит у неё в коробке. Это вполне объяснимо, ведь если сама плата стоит в районе 500 долларов, то включить в её стоимость 20-50 долларов ретейл-комплекта не настолько сложно, по сравнению с middle или low-end решениями, где стоимость платы куда ниже и те же 20 долларов окажут существенное влияние на её конечную цену. Поэтому можно легко предположить, что при стоимости Leadtek GeForce 6800Ultra комплект поставки будет богатым.

Плата поставляется в глянцевой коробке средних размеров, скорее подходящей для более дешёвых решений, однако важен не глянец – важна суть. На коробке запечатлён могущественный маг в момент заколдовывания всего и вся, а также название и все регалии продукта в виде наград от различных on-line экспертных ресурсов, только нашего не хватает. Ничего, это вопрос времени.

После вскрытия упаковки и извлечения её содержимого наружу становится понятно, что комплект поставки не настолько уж и большой, как мы предполагали.

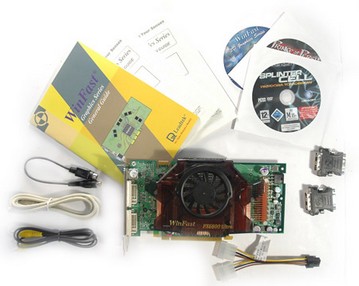

С другой стороны, не в количестве дисков счастье, ибо важнее их содержание. К тому же диски с играми оказались не обыкновенными CD по 680 Мбайт каждый, а 4Гбайт DVD-дисками с полными дистрибутивами игр Prince Of Persia 2 – Warrior Within и Splnter Cell – Pandora Tomorrow. Если бы обе эти игры пришлось класть в комплект поставки на стандартных CD, их бы потребовалось около 6 штук. Далее всё стандартно – не очень информативная документация, которую можно прочитать и на русском, переходники и диск с драйверами. Вот точный список всех предметов, входящих в комплект:

1) Сама карта Leadtek GeForce 6800Ultra.
2) Переходник для подключения дополнительного питания (6-Pin <- 2Molex).
3) Два переходника DVI-I -> D-Sub.
4) Переходник S-Video -> Composite.
5) Провод для подключения телевизора по S-Video входу.
6) Провод для подключения телевизора по композитному входу.
7) Документация.
8) Диск с драйверами.
9) Prince Of Persia 2.
10) Splnter Cell.

Рассмотрев коробку и её содержимое, плавно переходим к рассмотрению самой платы.

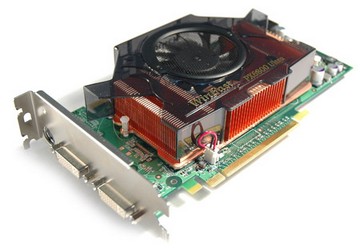

Вот чем мне нравится Hi-End, так это внушительным внешним видом, который складывается из размеров платы, её веса и навороченности систем охлаждения. Leadtek GeForce 6800Ultra просто отличный представитель своего класса – берёшь в руки и понимаешь: “Вещь”. Плата сделана по эталонному дизайну NVIDIA, о чём мы поговорим позднее. Её система охлаждения существенно изменена по отношению к референсной компоновке, причём изменена явно в сторону улучшения характеристик.

Дизайн системы охлаждение не является новым для компании Leadtek – до появления Leadtek GeForce 6800Ultra с аналогичным дизайном выходили платы на базе NVIDIA GeForce6800GT и NVIDIA GeForce6800, как для PCI Express шины, так и для шины AGP.

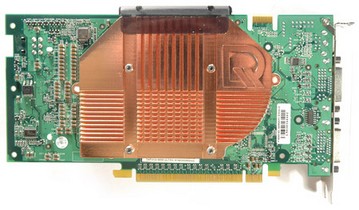

Сзади платы также имеется медный радиатор, установленный для охлаждения задней плоскости PCB. Эффективность данного радиатора весьма спорная, так как с задней стороны нет сильно греющихся элементов, однако для платы обладающей столь сильным тепловыделением, любой радиатор не будет лишним. Давайте же снимем с платы её тяжёлые рыцарские доспехи и посмотрим на неё “в чём мать родила”.

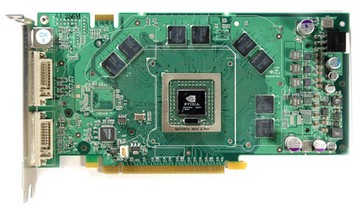

Как уже упоминалось ранее, под жёлтым металлом скрывается плата, созданная по оригинальному дизайну инженеров из калифорнийской компании NVIDIA. Графический процессор расположен в центре PCB, под прямым углом по отношению к планке с выходами платы и параллельно разъёму PCI-Express. 8 модулей памяти расположены на лицевой стороне текстолита, вокруг графического процессора. Цепи питания по отношению к оригинальному дизайну также не изменены.

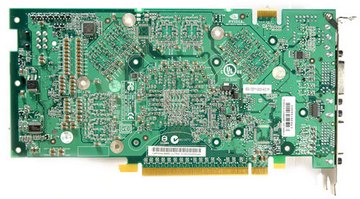

С задней стороны платы, как уже упоминалось, серьёзная элементная база отсутствует, но вот мелочовки очень большое количество, в особенности со стороны стабилизаторов питания и графического процессора. Охлаждение этих элементов требуется в очень редких случаях, поэтому оригинальная система охлаждения на тыльную сторону платы не распространяется.

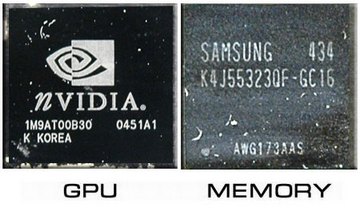

Графический процессор, установленный на плате, имеет маркировку NVIDIA GeForce 6800Ultra и произведён в Корее на 51 неделе 2004 года, что соответствует концу декабря 2004 года. Чип имеет степпинг A1, а это означает, что никаких специфичных изменений с момента релиза графического процессора NVIDIA GeForce 6800Ultra сделано не было. GPU работает в 3D приложениях на тактовой частоте в 425 МГц, что на 25 МГц больше номинала. Вообще, это средняя частота внутри рамок, рекомендуемых производителем, при этом номинальной частотой 6800Ultra считается 400 МГц, а максимальной – 450 МГц для NVIDIA GeForce 6800Ultra Extreme. Так что чип изначально слегка разогнан.

Модули памяти производства Samsung имеют маркировку K4J55323QF-GC16 и установлены в 8 микросхемах, упакованных в форм-фактор BGA. Cудя по этой маркировке, модули памяти способны работать на частоте в 600 МГц. Вообще, модули данной серии стали уже классикой жанра и встречаются весьма часто на видеокартах от различных производителей, меняется только рабочая частота. По этой тенденции определённо видно, что Samsung занимает лидирующие позиции по производству GDDR3 памяти. Но вернёмся к Leadtek GeForce 6800Ultra: подсистема памяти на плате функционирует на частоте в 550 МГц (результирующая DDR частота – 1100 МГц), а это значит, что у модулей есть некоторый запас по прочности. Также стоит отметить, что время отклика в 16 нс не самое быстрое во всей серии, и так как старшие модули имеют время отклика в 12 нс, у 16 нс микросхем есть ещё и дополнительный запас по прочности для разгона. Общий объём локальной памяти составляет 256 Мбайт с 256 битным доступом.

Как вы уже, наверное, заметили, плата оснащена двумя DVI-I выходами, что позволяет ей работать одновременно с двумя TFT-мониторами, подключёнными через цифровой вход. На настоящий момент это весьма положительное качество, так как TFT-мониторы всё больше и больше приходят в нашу жизнь, и в некоторых ситуациях парная их установка просто необходима. Что же касается аналоговых мониторов, то их подключение к карте также возможно через специальные переходники, которые поставляются в комплекте. Также стоит отметить наличие на плате специального разъёма для установки Leadtek GeForce 6800Ultra в SLI системы.

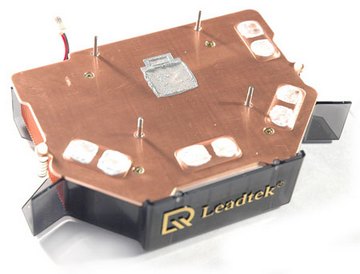

Как уже упоминалось ранее, система охлаждения Leadtek GeForce 6800Ultra отличается от оригинальной системы NVIDIA на основе тепловых трубок. Радиатор Leadtek GeForce 6800Ultra не использует никаких технологических новшеств по передаче тепла, а рассеивает его просто с помощью своей площади и хорошего вентилятора. Сам радиатор целиком выполнен из меди. Со стороны PCB медь отполирована до блеска и в месте соприкосновения с модулями памяти имеет небольшие выступы для плотного контакта. В месте соприкосновения радиатора с графическим процессором выступа нет, так как изначально GPU находится выше модулей памяти.

Стоит напомнить, что в оригинальной системе охлаждения вместо выступов на радиаторе для модулей памяти используются термопроводящие прослойки, теплопроводность которых вызывает серьёзные сомнения. С внешней стороны радиатор Leadtek GeForce 6800Ultra состоит из узких медных рёбер, в центре которых установлен вентилятор. Сверху радиатор накрывается полупрозрачным стеклом с зарешеченным отверстием для вентилятора, что предотвращает возможность попадания проводов и прочих предметов в его лопасти.

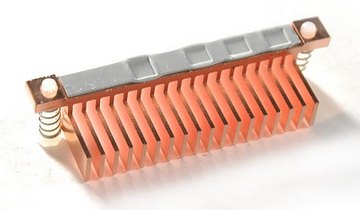

Радиатор с задней стороны платы также выполнен из меди.

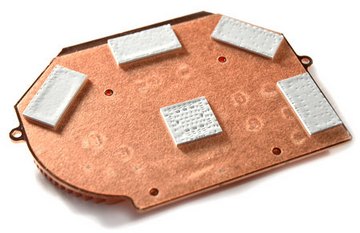

Но его эффективность, скорее всего, невысока, так как, во-первых, ему нечего охлаждать, а во-вторых, вряд ли возможен хороший теплоотвод от элементов с обратной стороны PCB через толстые термические прокладки. С другой стороны, термические прокладки расположены точно напротив сильно греющихся элементов с лицевой стороны печатной платы, и если с помощью радиатора сзади удастся хоть чуть-чуть отвести от них тепло, то эти затраты уже того стоили.

В целом, система охлаждения от Leadtek по всем характеристикам однозначно более эффективна по сравнению с оригинальной системой охлаждения от NVIDIA. Даже маленький радиатор от стабилизаторов питания заменён на медный и больший по площади.

Всё это вместе позволило увеличить изначальные тактовые частоты графического процессора и, скорее всего, предоставило некоторый потенциал для разгона, о котором мы сейчас и поговорим.

Самое главное в разгоне – это хороший экземпляр платы из серии и хорошая система охлаждения, по поводу последней мы уже убедились в её целесообразности, теперь дело за чистой удачей. Итак, плата смогла стабильно заработать на частотах:

Надо сказать, что для топовой видеокарты с подобным энергопотреблением\тепловыделением это весьма неплохие результаты, в особенности, если учесть, что частота GPU по умолчанию увеличена на 25 МГц. В целом прирост по частотам составил 25 МГц (50 МГц по сравнению с оригиналом NVIDIA) на чип и 60 МГц на память. С нашей точки зрения, память могла бы разогнаться и больше, так как никаких сдерживающих факторов для этого нет, ведь она даже не прошла предельных значений, заявленных производителем. Поэтому данный уровень разгона мы считаем посредственным и имеем все основания для предположений, что другие карты из серии могут разогнаться лучше, чем у нас, в особенности по части памяти.

По поводу питания Nvidia GeForce 6 6800Ultra сказано уже очень много, и всё сказанное сводится к одному –  для корректной работы этой платы просто необходим мощный блок питания. Покупая Leadtek GeForce 6800Ultra, убедитесь в достаточной мощности вашего блока питания, в противном случае окошко с надписью о работе платы в режиме пониженной мощности станет для вас очень привычным.
