Gigabyte X800XT PCI-Express – переход на новую шину

Сегодняшний обзор посвящён ускорителю от компании Gigabyte на базе графического процессора ATI X800 XT. Как уже многие, наверное, поняли, эта карта отличается от уже протестированной нами ранее X800 Pro наличием интерфейса PCI-Express, а также увеличенными частотами, но об этом позднее. Различий между вариантами AGP и PCI-Express немного, но всё же они имеют некоторое значение. Для начала мы взглянем на таблицу спецификаций:

Как можно заметить, частоты работы варианта PCI-Express не изменились, впрочем, как и остальные технические спецификации, но давайте обо всём по порядку. А начнём обзор мы, как всегда, с упаковки.

Gigabyte Radeon X800 XT поставляется в стандартной для всей серии топовых карт от Gigabyte коробке. Дизайн также не приобрёл ничего нового – на коробке изображён непонятный монструозный человек с горящими глазами, то есть она почти в точности повторяет дизайн упаковки рассмотренной нами ранее X800Pro для шины AGP.

Содержание коробки также не претерпело серьёзных изменений, хотя кое-какие перемены можно назвать. Мы не нашли в комплекте поставки переходника под HDTV телевизионный выход, а также провода S-Video и разветвителя для дополнительного питания. По поводу последнего будет отдельная тема, так как питание на карте подключается новым 6-пиновым разъемом. Вот список предметов из комплекта поставки:

1) Переходник DVI -> D-Sub
2) Переходник S-Video - Composite
3) Провод для подключения телевизора по композитному входу.
4) Документация
5) Компакт диски.

Так же изменился софтверный комплект поставки. Он стал чуть шире, но ничего кардинально нового и важного не появилось :

1) Диск с драйверами
2) 3D Album
3) PowerDVD 5
4) Joint Operations
5) Spell Force 2CD
6) Thief – Deadly Shadows

Из всего комплекта самым интересным можно посчитать только игру Thief, всё остальное нужно для создания массивности.

Сама карта поставляется в антистатическом пакете и занимает не больше 5 процентов объёма от всей упаковки.

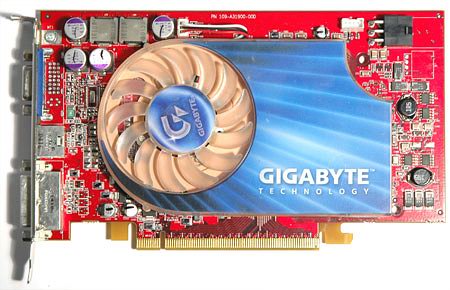

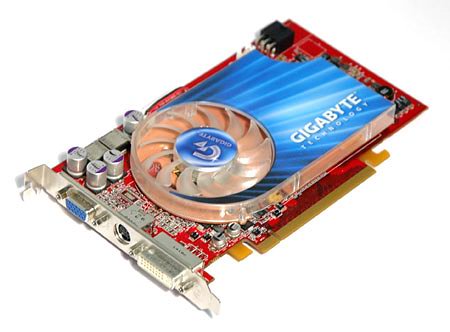

Gigabyte Radeon X800 XT имеет классический для карт от ATI вид. Красный дизайн текстолита в сочетании с классической системой охлаждения, накрывающей модули памяти и графический процессор, в точности повторяет оригинальный дизайн от ATI. Единственное, что даёт понять о принадлежности карты к производителю Gigabyte – это наклейка на системе охлаждения.

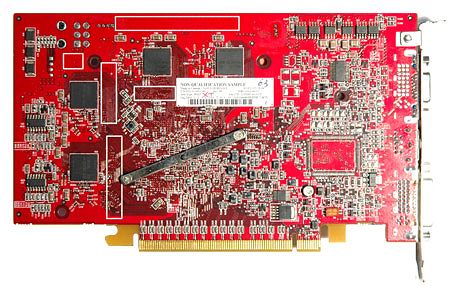

С обратной стороны платы никаких систем охлаждения не установлено, в том числе и на модули памяти. Это означает, что память не имеет системы охлаждения, так как система работает по самому худшему модулю. То есть, если хоть один модуль памяти перегреется, плата перестанет функционировать, а отсюда следует, что абсолютно неважно, сколько модулей накрыто радиаторами. Если не накрыт хоть один модуль, система охлаждения памяти не функциональна. Но это и неплохо, всегда должен быть некоторый запас возможностей для усовершенствования. Также на задней части платы имеется место для установки RageTheater – чипа ввода видеоинформации, но в нашей комплектации данный чип не впаян.

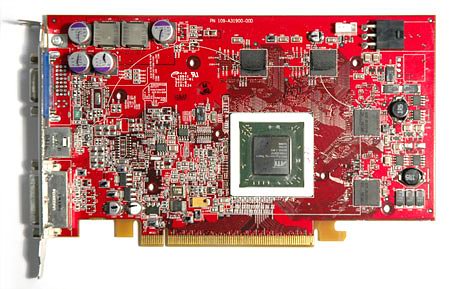

Возвращаясь к верхней стороне, нужно сказать, что под радиатором скрываются еще 4 модуля памяти и сам графический процессор. Как можно заметить на фотографии, он занимает довольно большую площадь, а рядом с ним нет никаких крупных элементов. Графический процессор R423 имеет нативную поддержку шины PCI Express, поэтому никаких дополнительных мостов для корректной работы ему не требуется.

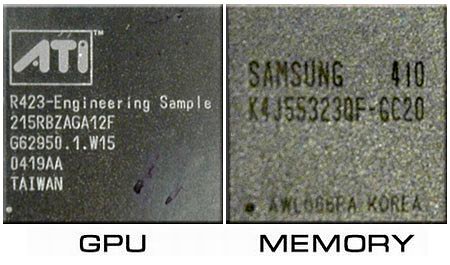

На нашем семпле графического адаптера Gigabyte Radeon X800 XT был установлен графический процессор, маркированный как инженерный семпл, поэтому конечный продукт может иметь некоторые отличия от обозреваемой нами карты, тем не менее, основные моменты на все 100 процентов останутся  идентичными для всей серии. Центральный чип произведён на 19 неделе 2004 года, что соответствует концу апреля, и имеет ревизию AA. Хм, немало он полежал на складе, да и ревизия одна из самых первых. Графический процессор работает на частоте в 500МГц.

8 модулей памяти GDDR3 стандарта в BGA корпусах установлены по 4 микросхемы на каждой стороне платы. Модули произведены компанией Samsung и имеют маркировку K4J55323QF-GC20. Судя по этой маркировке, модули имеют время доступа в 2нс, что соответствует частоте в 500МГц. Данные модули – самые медленные из серии K4J55323QF; также существуют микросхемы на 600 и 700МГц, а это означает, что установленные 500МГц чипы могут иметь большой запас прочности. С другой стороны, подсистема памяти уже работает на частоте в 500МГц, то есть промежутка между маркированной частотой и реальной нет. Забегая вперёд, скажем, что память-таки очень неплохо разогналась, но об этом позднее.

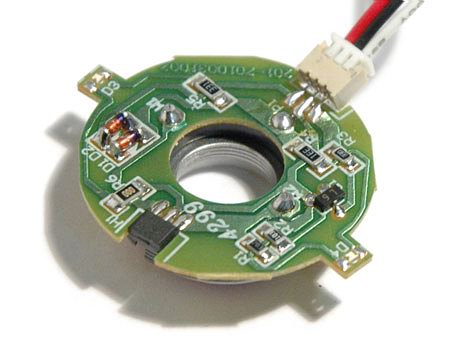

Как уже упоминалось ранее, система охлаждения полностью повторяет оригинальный дизайн от ATI, за исключением наклейки и синей подсветки кулера. Подсветка организуется с помощью двух светодиодов, размещённых на плате мотора вентилятора.

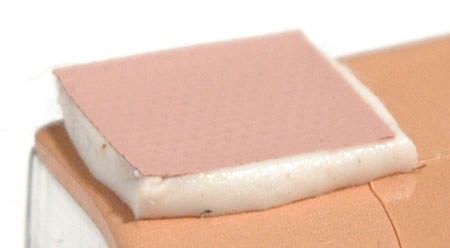

Про систему охлаждения модулей памяти мы уже написали ранее, но снова повторимся – система охлаждения памяти отсутствует. С задней стороны радиаторы просто отсутствуют, а вот с передней модули памяти хоть и накрываются радиатором, всё равно явно нуждаются в дополнительном охлаждении, так как между радиатором и чипами имеется трёхмиллиметровая пропиленовая прослойка. Теплопроводность этой прослойки вызывает очень большие сомнения, поэтому для получения полного потенциала для разгона памяти, систему охлаждения необходимо модернизировать. К примеру, заменить прослойку на что-то более теплопроводное и поставить радиаторы на чипы памяти с обратной стороны платы.

Сам радиатор выполнен из меди и имеет структуру с циркуляцией воздуха через медные складки. В районе графического процессора, на радиаторе имеется выступ для лучшего соприкосновения. Расстояние между чипом и радиатором заполнено серой термопастой.

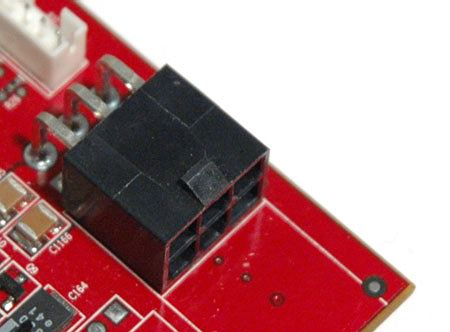

Еще одна головная боль всех пользователей, кто решил перейти на PCI Express – это новый разъём для подключения дополнительного питания к видеокарте. И хотя шина PCI Express способна передать через свой разъём до 75Вт, всё равно топовые ускорители нуждаются в дополнительном питании. Суть проблемы состоит в том, что очень мало блоков питания на настоящий момент имеют этот разёем, а если вы просто занимаетесь апгрейдом системы, будьте уверены – его нет. Разъём этот имеет 6 контактов, используется из которых только 5, один контакт резервный. По трём проводам подаётся земля, а по двум подключаются две линии питания, по 12 вольт каждая. К видеокартам чаще всего прилагается переходник, но иногда его может и не быть. В этом случае ваш путь лежит на ближайший радиорынок, где у вас есть мизерный шанс его купить. Как альтернатива, этот разъем можно сделать самостоятельно. В ближайшее время мы опубликуем материал с точными инструкциями о сборке подобного переходника.

Как мы уже сказали ранее, карта Gigabyte Radeon X800 XT показала очень неплохой потенциал разгона. Без каких-либо модернизаций нам удалось поднять частоту  графического процессора на 40МГц и частоту памяти на 50МГц. В результате получилось 540МГц на графический процессор и 550МГц на подсистему памяти. Для памяти результирующая частота при этом стала 1100МГц. Частота в 540МГц на графический процессор является номиналом для последнего продукта ATI – X850XT Platinum Edition, при этом частота памяти Platinum Edition составляет 1180МГц, а это означает, что до её уровня нашему тестовому семплу не хватило каких то 80МГц. Это весьма и весьма впечатляет, ведь между X800XT и X850XT Platinum Edition целых ТРИ промежуточных продукта. Именно благодаря мощному потенциалу разгона мы поставили шкалу производительности Gigabyte Radeon X800 XT в разогнанном состоянии рядом с результатами на номинальных частотах.

На всех режимах карта показала отличное качество 2D-картинки. Никаких артефактов и проблем не было замечено ни на одном из выходов видеокарты. Однако стоит учитывать, что этот параметр очень сильно зависит от монитора, кабеля и качества всех соединений. Карта обладает двумя RAMDAC на 400 МГц и способна поддерживать разрешения до 2048x1536 пикселей. Как всегда, первый RAMDAC обслуживает монитор D-Sub, а DVI и TV-Out делят между собой второй RAMDAC. TV-Out на плате имеет разъем S-Video, при этом подключение к композитному входу телевизора осуществляется через переходник.
