Gigabyte X800 Silent Pipe: молчание – золото

Времени с тех пор прошло немало, но остался один скверный момент, живущий внутри  компьютера и по сей день, вне зависимости от года его производства – это шум. Шумят компьютеры из-за потребности в отводе тепла от сильно греющихся элементов с помощью вентиляторов, известных среди опытных пользователей как кулеры. Кулеры стали устанавливаться на центральные процессоры ещё со времён первых 486 компьютеров, так как пассивные системы охлаждения для отдельных микросхем уже не могли справиться со своей задачей. Затем отдельные вентиляторы появились на видеокартах, чипсетах и даже жёстких дисках, и это если не учитывать пропеллеров внутри блока питания и корпуса. Конечно же, всё это множество мини-Карлсонов способно произвести весьма немалое шумовое давление, которое с лёгкостью конвертируется в давление психологическое, доставляющее пользователю мощного компьютера весьма неприятные ощущения во время работы со своим цифровым другом. В тихой комнате вой от системного блока иногда напоминает шум мощного пылесоса, работающего в режиме засасывания всего и вся.

С шумностью компьютеров борьбу начали уже довольно давно, вот только реальных подвижек в эту сторону пока не так много, как хотелось бы. Например, существует технология Cool and Quiet от компании AMD, которая снижает скорость вентиляторов или даже глушит их во время простоя. Но во время напряжённой работы компьютера, например, во время игры в современные хиты игровой индустрии, шум компьютера возвращается к своей давящей норме. Также существует хитрый корпус от Zalman, в котором вся система охлаждения организована за счёт теплопроводных трубок, идущих от всех сильно греющихся элементов компьютера к двум радиаторам, по совместительству являющимися стенками системного блока. Всем хороша идея, вот только стоит этот корпус чуть дешевле 1000 долларов. Если же вы реалист и вам нужен действительно тихий компьютер, то нужно начинать присматриваться к пассивным радиаторам для всех компонент системного блока, но и тут есть проблема, так как выбрать правильный радиатор, купить и установить его можно толком только для центрального процессора. Допустим, блок питания и материнскую плату без создателей шума тоже можно найти, но что сделать с видеокартой, которая подчас потребляет энергии больше, чем добрая треть всего компьютера, и соответственно излучает немалое количество тепла. Ведь видеокарта, чаще всего, обладает нестандартной системой охлаждения, которую нельзя заменить единой универсальной, купленной в магазине. Выход один – найти и купить видеокарту с уже установленной пассивной системой охлаждения, и именно о таком ускорителе и пойдёт сегодня речь. Знакомьтесь, наш герой – Gigabyte X800 SilentPipe.

Как можно заметить, рассматриваемый сегодня семпл является модифицированной платой ATI X800 на базе процессора R430. Вообще, для пассивной системы охлаждения эта плата может по праву считаться одной из самых быстрых и мощных, так как обладает весьма хорошей производительностью в современных играх, но об этом позднее. Чаще всего в бесшумном виде поставляются платы только из среднего или нижнего ценового диапазона, так как умерить их желание расставаться с теплом куда проще, чем более производительные решения. Но в данном случае мы имеем продукт из некоей середины, между средним и высоким ценовым диапазоном. Проще говоря, Hi-End с пассивной системой охлаждения – это редкость. Но давайте расскажем обо всём по порядку и начнём с комплекта поставки.

Иногда стандартизация решений – это вовсе не плохо. Компания Gigabyte уже довольно давно не пытается изобретать велосипед из упаковки и делает её максимально классической для большинства своих продуктов. Вся серия X800 от Gigabyte поставляется в абсолютно одинаковых по размеру и дизайну коробках, поэтому отличить одну карту от другой можно только по названию и специальным наклейкам на коробке, которые явно клеятся для каждого продукта в индивидуальном порядке. То, что карта абсолютно бесшумна, можно понять только по небольшой белой наклейке с надписью Silent Pipe, что в переводе означает “Тихие трубки”.

Содержание внутри коробки также не приносит неожиданностей, все компоненты уже знакомы нам по описаниям предыдущих моделей карт от Gigabyte, основанных на чипах ATI X800, но в любом случае, повториться можно.

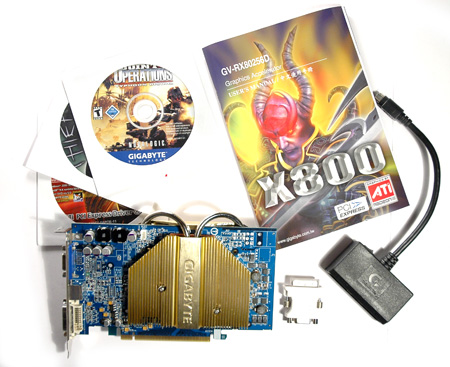

В комплект поставки входят следующие предметы:
1) Сама плата
2) Переходник для подключения телевизора через компонентный и композитный вход
3) Переходник DVI -> D-Sub
4) Три компакт-диска
5) Документация.

Документация составлена на английском и китайском языке и не несёт никакой информативной пользы, что же касается компакт-дисков, то на них находятся следующие программы:

1) Диск с драйверами, также включает в себя PowerDVD 5.0 и программу для разгона и мониторинга Gigabyte V-Tuner 2.
2) Диск с игрой Thief
3) Диск с игрой Joint Operations

Отдельного упоминания заслуживает переходник с видеовыходами на телевизор. Теперь он имеет выключатель, с помощью которого можно переключать компонентный (HDTV) и композитный входы, которые располагаются на нём же. Слегка огорчает отсутствие в комплекте дополнительных проводов для подключения телевизора, их явно придётся докупать отдельно. С другой стороны, это не такая уж и проблема, так как подобные провода продаются практически в любом киоске с электротоварами.

В целом, комплект поставки вряд ли можно назвать очень богатым, но все находящиеся в нём предметы исключительно функциональны и не лежат в нагрузку, как это часто бывает с продуктами от других именитых производителей ускорителей.

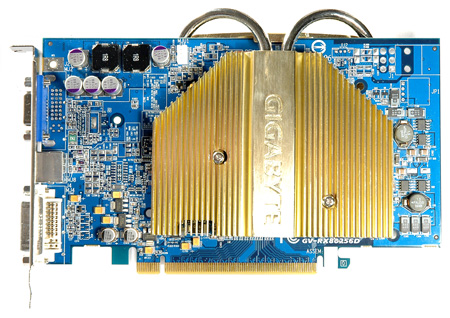

Переходя к описанию самой платы, сразу хочется сказать, что как только берёшь её в руки, возникает вопрос – а где у неё верхняя сторона. На вид плата с обеих сторон выглядит почти одинаково, более того, самый массивный радиатор располагается с тыльной стороны платы. Лицевая же сторона выдаёт себя лишь расположением плашки с выходами на монитор и прорезью в PCI-Express разъёме.

Сразу скажем, что верхний радиатор несёт скорее эстетическую нагрузку, нежели функциональную, так как ни с процессором, ни с модулями памяти контакта не имеет.

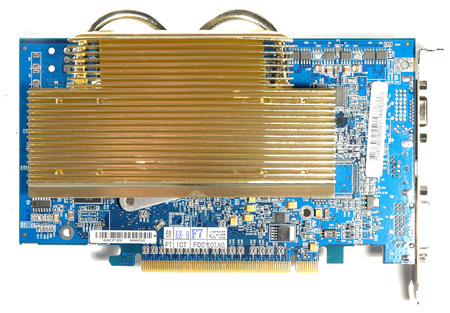

Радиатор с задней стороны выполняет основную работу, так как именно в него входят теплопроводящие трубки от ядра графического процессора. Этот радиатор крепится на плате за счёт жёсткой фиксации термотрубок со стороны VPU, а также с помощью круглой силиконовой прослойки. Попросту – задний радиатор не имеет собственного крепления и висит над платой на трубках. Но давайте же перейдём к самой плате, а об её системе охлаждения поговорим в отдельном разделе.

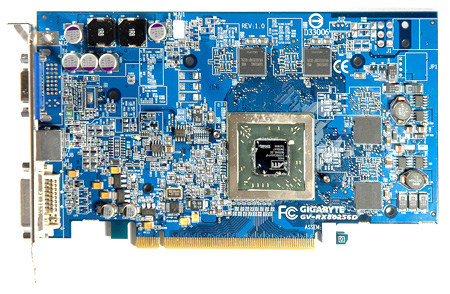

Рассматриваемая сегодня плата Gigabyte X800 имеет традиционный для Gigabyte синий цвет текстолита и основана на референс-дизайне от ATI. С лицевой стороны платы расположены графический процессор и 4 модуля памяти в BGA форм-факторе.

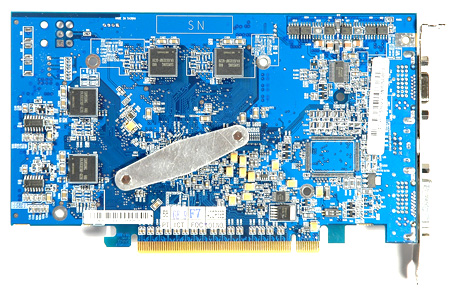

Оставшиеся четыре модуля располагаются с оборотной стороны платы и находятся точно напротив своих братьев с лицевой стороны. Всего на PCB установлено 8 модулей.

Чип для функций видео ввода RageTheater не установлен, но место под него распаяно, поэтому появление на рынке аналогичных ускорителей с ViVo более чем возможно. Также на плату не установлен разъём для дополнительного питания, что весьма адекватно - пропускной способности по питанию PCI Express для 12 конвейерного чипа X800 вполне достаточно.

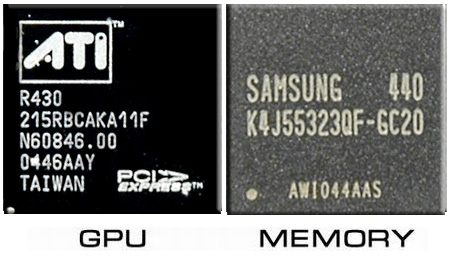

Графический процессор, маркированный как R430, произведён на 46 неделе 2004 года, что, примерно, соответствует середине декабря прошлого года, и имеет ревизию AAY. VPU работает на частоте в 400МГц являяющейся номиналом для карт X800.

Так как самая интересная часть в рассматриваемой сегодня карте Gigabyte X800 Silent Pipe – это система охлаждения, то ей мы посвятим отдельный раздел для более подробного описания. Как уже многие, наверное, знают, технология теплоотводящих трубок в современных компьютерах применяется повсеместно, и хотя некоторое время тому назад они не имели столь широкого распространения, с каждым годом присутствие технологии теплоотводов будет увеличиваться.

Напомним, что технология эта основана на заполнении медных трубок легкоиспаряющимся веществом, которое испаряется в нагреваемом месте, например, в точке соприкосновения с графическим процессором, и, конденсируясь, переносит тепло на холодное, например, на большой радиатор. В качестве вещества, находящегося внутри тепловых трубок, используется либо эфир, либо фреон. Особенностью тепловых трубок является нагревание всей площади трубки до температуры соприкасающегося с ней горячего объекта, причём происходит это быстро.

Именно за счёт этого эффекта удалось создать систему охлаждения для Gigabyte X800 Silent Pipe.

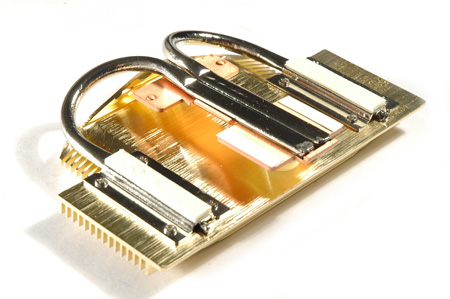

Радиатор Gigabyte X800 Silent Pipe очень сильно напоминает по внешнему виду систему охлаждения видеокарты AGP GeForce 6 Gigabyte 6800GT, построенную по той же схеме, но в отличие от неё не имеет встроенного вентилятора и ограничивается лишь пассивной системой отвода тепла. В процессе работы радиатор с задней стороны платы очень сильно греется, что в принципе не удивительно, а до трубок лучше вообще не дотрагиваться, тем не менее, со своими прямыми функциями система охлаждения справляется даже в закрытом корпусе с неорганизованной циркуляцией воздуха. Модули памяти на плате не имеют системы охлаждения, хотя организовать её было бы весьма несложно.

К сожалению, разгонять Gigabyte X800 Silent Pipe не имеет никакого смысла, более того, мы крайне не рекомендуем это делать, ибо нарушить экологический баланс рабочих температур при использовании пассивной системы охлаждения очень легко, а это чревато весьма неприятными последствиями, вплоть до выхода платы из строя. Даже память разгону не поддаётся, точнее, поддаётся, но при минимальном увеличении частоты начинается её перегрев, ведь карта во время работы куда горячее своих собратьев с большими пропеллерами.
