Gigabyte GeForce 6800GT – cочетание будущего с прошлым

Можно со 100% уверенностью сказать, что 2005 год станет годом шины PCI-Express. Вся индустрия графических акселераторов плавно переходит на этот стандарт, что влечёт за собой необходимость для конечного пользователя апгрейдить весь компьютер разом, а не по частям. Если задуматься, то покупая ультра новое железо сегодня, мы полностью теряем совместимость с предыдущим поколением компьютеров. Процессоры теперь устанавливаются в Socket LGA775 для Pentium 4 или Socket 939 для Athlon, память на материнских платах плавно переходит на DDR2, а все современные видеокарты просятся в PCI-Express 16x слот, и всё это железо даже на физическом уровне не совместимо с предыдущим поколением. Но не стоит забывать и о плавно отходящем на второй план AGP 8x стандарте, ведь 90% парка мощных машин сейчас нуждаются только в апгрейде видеосистемы, и для этого совсем не обязательно менять всю платформу в целом.

Также одним из новшеств на рынке ускорителей трёхмерной графики стала шейдерная модель третьей версии. К настоящему моменту среди игр наиболее распространена поддержка второй версии шейдеров, но не пройдёт и года, как третьи шейдеры заявят о своём существовании с помощью новых игр, и их поддержка станет неотъемлемым требованием к графическому ускорителю.

А что же делать покупателю сейчас? На этот вопрос можно ответить очень просто – искать правильное соотношение цены и качества. И если ваш компьютер имеет процессор около трёх гигагерц, но при этом на материнской плате только графический интерфейс в AGP 8x, то эта статья вам может быть исключительно полезна и интересна.

В сегодняшнем обзоре речь пойдёт о плате Gigabyte GeForce 6800GT на базе графического процессора от калифорнийской компании NVIDIA. Эта плата основана на графическом интерфейсе AGP 8x и поддерживает шейдерную модель третьей версии. Давайте посмотрим на таблицу спецификаций:

Как видно из таблицы спецификаций, карта обладает стоимостью в районе 500 долларов. Стоит смириться с тем фактом, что для покупки современного ускорителя на ближайший год вам придётся выложить именно эту сумму. Покупая вдвое более дешёвое решение, вы просто сокращаете срок ближайшего апгрейда до полугода. Плата Gigabyte GeForce 6800GT является почти топовым продуктом, и от верхнего Hi-End решения, на настоящий момент, она стоит на второй ступеньке. По сравнению с GeForce 6800Ultra, 6800GT отличается только пониженными частотами графического процессора и памяти, а это значит, что вся функциональная часть и количество конвейеров полностью соответствует самым лучшим продуктам от NVIDIA. Но давайте обо всём по порядку, и, как всегда, более детальный обзор мы начнём с комплекта поставки.

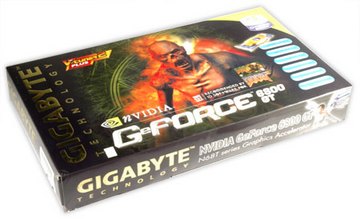

Gigabyte GeForce 6800GT поставляется в коробке стандартных размеров для топовых продуктов от компании Gigabyte. Можно только констатировать, что эти размеры отнюдь не маленькие. Карта в этой коробке занимает дай бог 10% пространства, а то может и меньше, но за такие деньги упаковка действительно должна отображать стоимость продукта, и ей это удаётся.

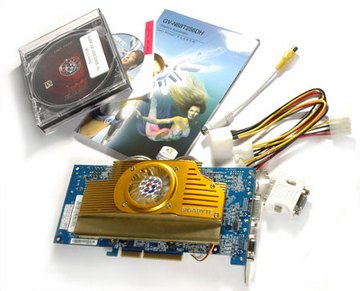

На коробке изображён зомби из Doom3 на фоне оной же символики, что однозначно намекает на присутствие этого продукта в комплекте поставки. И чтобы не тянуть время, сразу скажем, что в комплекте имеется официальный DooM3 с полной лицензией. Это хорошо, даже очень хорошо. Правда, больше ничего из программных продуктов в этом комплекте нет. Вместо них к плате прилагаются следующие вещи:

1) Сама плата
2) Переходник DVI –> D-Sub
3) Переходник S-Video -> Composite
4) Разветвитель питания
5) Документация
6) Диск с драйверами
7) DooM3 на трёх компакт-дисках.

Подобный комплект поставки можно упрекнуть только в отсутствии проводов для подключения телевизора. Но это совсем мелкий упрёк, так как эти провода продаются в любом магазине радиоэлектроники. В остальном, комплект поставки может считаться просто отличным, так как в нём есть отличная игра, которая стоит немалых денег, плюс к этому есть все необходимые переходники и соединители. Также радует отсутствие нагрузочных компакт-дисков, которые нужны только для придачи комплекту солидности. Но самая главная часть в комплекте поставки – это сама карта, к ней мы плавно и переходим.

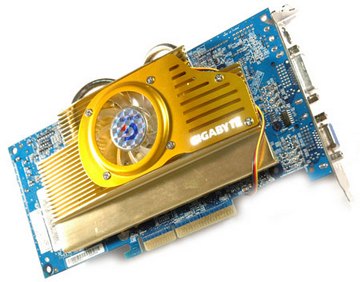

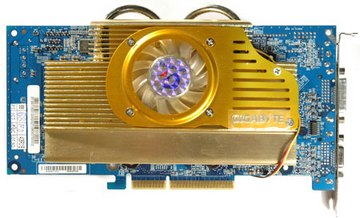

Первое впечатление после того, как берёшь карту в руки – это полное отсутствие понимания, где у платы передняя сторона, а где задняя. Обычно основная система охлаждения установлена со стороны графического процессора, но не в этом случае. Компания Gigabyte пошла на весьма хитроумное решение и перенесла основной радиатор на заднюю сторону платы, оснастив переднюю только узким пассивным радиатором.

Причин для подобной конструкции несколько. В первую очередь, задняя сторона AGP платы гораздо лучше охлаждается из-за циркуляции воздуха от кулера центрального процессора, а также от вентилятора на задней стенке системного блока. Во вторых, со стороны задней части платы гораздо больше свободного места, так как за AGP слотом слотов больше нет. Ну и наконец, третьим плюсом можно посчитать тот факт, что второй PCI слот от AGP слота может быть спокойно использован, так как карта своей массивной системой охлаждения никак не мешает установке в него плат расширения, а также не перегревает платы в PCI слотах.

Подобная система охлаждения стала возможной благодаря использованию теплоотводных трубок, устройство которых мы опишем позднее.

Благодаря этим трубкам, вся температура графического ядра отводится прямиком на задний радиатор, который и является основным теплоотводом. Верхний же радиатор используется только для охлаждения 8 модулей памяти.  Подробнее к системе охлаждения мы вернёмся в специальном разделе, а сейчас рассмотрим PCB платы.

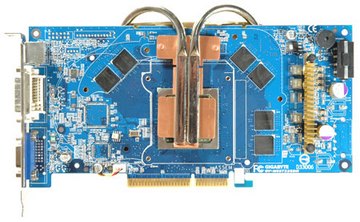

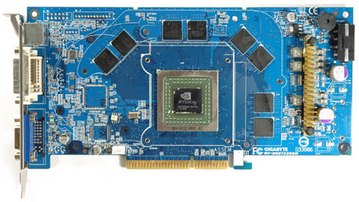

Как можно заметить, плата выполнена в соответствии с оригинальным дизайном от компании NVIDIA и имеет фирменный для плат Gigabyte синий цвет PCB. На плате установлен дополнительный разъём питания, подключение которого обязательно для запуска платы. В случае нехватки или отсутствия этого питания начинает пищать спикер, также установленный на PCB. 8 модулей памяти расположены на лицевой стороне платы по периметру, вокруг графического процессора. Чипы для обработки входа видеосигнала отсутствуют, хотя место под них распаяно. В модуле питания установлен дополнительный небольшой радиатор для охлаждения сильно греющихся элементов.

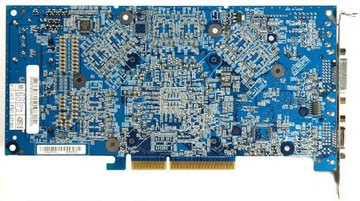

С обратной стороны печатной платы наблюдается большое количество мелкой элементной базы, которая плавно распределена по всей площади PCB. Никаких крупных элементов с обратной стороны не видно, также нет мест под дополнительные модули памяти.

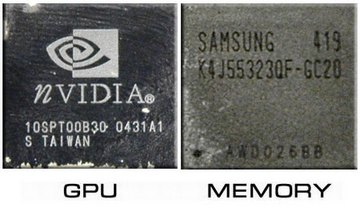

На плате установлен графический процессор NVIDIA NV40. Данный процессор произведён на 31 неделе 2004 года, что соответствует концу июля. Судя по маркировке чипа, он имеет ревизию A1. Восемь модулей памяти GDDR3 стандарта от всемирно известного производителя Samsung упакованы в форм факторе BGA и работают на эффективной частоте в 1ГГц.

Это абсолютно не удивительно, так как, судя по маркировке K4J55323QF-GC20, данные модули имеют время доступа в 2нс, а это соответствует именно частоте в 500МГц (1ГГц эффективной частоты). Стоит упомянуть, что данные модули являются самыми младшими в серии от Samsung, что означает их возможный потенциал для разгона.

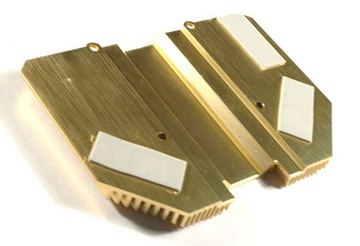

Как вы уже поняли, система охлаждения на плате заслуживает отдельного упоминания, поэтому мы остановимся на ней чуть подробнее. Верхний радиатор охлаждает только модули памяти и в основном служит как шасси для крепления основного радиатора с задней стороны платы. В качестве охлаждения модулей памяти у нас возникли серьёзные сомнения, так как между чипами и радиатором имеются довольно толстые прослойки (2мм) из “теплопроводного” материала. Возможно, для более качественного разгона этот момент можно как-либо усовершенствовать. С другой стороны, радиатором накрыты все без исключения модули памяти, поэтому, даже если охлаждение малоэффективно, оно всё же есть, и это не стоит скидывать со счетов.

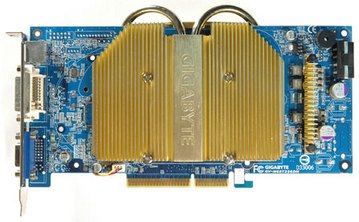

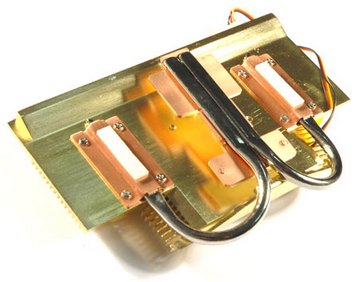

Что же касается основного радиатора, то это просто произведение искусства. Посудите сами – медная площадка отводит тепло от ядра процессора и передаёт его термическим трубкам. Данные трубки заполнены внутри легко закипающим веществом, например эфиром. Вещество закипает и в виде пара передаёт тепло на более холодную часть трубки. Там это вещество конденсируется и снова вытесняется в горячую часть. Таким образом, трубка имеет очень высокую теплопроводность.

Помнится, во времена моего детства, мне достался модуль охлаждения от спутника. Это была плоская палочка длинной сантиметров в 40, шириной в сантиметр и толщиной в два или три миллиметра. Это была как раз такая трубка с бешеной теплопроводностью. Меня очень забавляло давать друзьям эту палочку вместо чайной ложки, для того, чтобы они помешали только что налитый чай с температурой кипятка. Не проходило и трёх секунд, чтобы эта палочка не была с жуткими ругательствами выброшена в другой угол комнаты, так как прогревалась она по всей длине до температуры чая за какие-то одну-две секунды.  Но вернёмся к радиатору. Тепло отводится на заднюю часть карты, где с термотрубок с помощью медных пластин снимается на основной радиатор, который и охлаждается скоростным контролируемым  вентилятором.

На всех режимах карта показала отличное качество 2D-картинки. Никаких артефактов и проблем не было замечено ни на одном из выходов видеокарты. Однако стоит учитывать, что этот параметр очень сильно зависит от монитора, кабеля и качества всех соединений. Карта обладает двумя RAMDAC на 400 МГц и способна поддерживать разрешения до 2048x1536 пикселей. Как всегда, первый RAMDAC обслуживает монитор D-Sub, а DVI и TV-Out делят между собой второй RAMDAC. TV-Out на плате имеет разъем S-Video, при этом подключение к композитному входу телевизора осуществляется через переходник. Подобная система удобна, так как не требует никаких специфичных кабелей, и при наличии переходника можно подключить обыкновенный провод RCA или S-Video любой длины.
