Gainward GeForce 6600 GT Ultra/1960 – быстрый 6600 GT от Gainward.

Однако на текущий момент видеокарты, базирующиеся на графических процессорах ATI X700, менее распространены на рынке, нежели их PCI-Express аналоги, что пока не даёт прав "хоронить" более чем успешные чипы NVIDIA GeForce 6600 GT/6600. Сегодня же мы рассматриваем в нашем обзоре топовое решение на базе GeForce 6600 GT. Компания Gainward давно известна на российском рынке как бренд, позиционирующий свои решения в первую очередь для оверклокеров, компьютерных энтузиастов и любителей дорогих качественных продуктов от именитых брендов, если, конечно, можно выделить такой тип покупателей в отдельную группу. Решения от Gainward – это не только замечательный ретейл и отличное качество изготовления видеокарты. Это 90%-ная вероятность работы на более высоких, нежели в спецификациях, тактовых частотах, а также оригинальная и эффективная система охлаждения. Однако попытаемся выяснить, соответствует ли видеокарта Gainward GeForce 6600 GT Ultra/1960 признанным эталонам качества компании-производителя.

Наша таблица спецификаций претерпела небольшие изменения, поскольку мы решили добавить в неё спецификации уже достаточно старого чипа NVIDIA GeForce 6800. Весьма интересно в свете изменения нынешних цен на все видеокарты серии GeForce 6 X00 посмотреть на перспективность и востребованность данного ускорителя на сегодняшний день относительно более дешёвого GeForce 6600 GT, который продаётся более массово.

Итак, попробуем проанализировать характеристики достаточно старого чипа GeForce 6800 и пользующегося сейчас заслуженной популярностью чипа GeForce 6600 GT. В основе GeForce 6600 GT, как известно, лежит чип NV 43, который изготовлен уже по 0,11 мкм техпроцессу, что сделало возможным повысить тактовые частоты работы графического процессора без ущерба для тепловыделения. Кстати сказать,"обкатка"нового техпроцесса на мощностях TSMC произошла именно на чипах NVIDIA GeForce 6600 GT. То есть чип NV 43 является своего рода"первопроходцем".

Совместимость с интерфейсом AGP у карт на базе графического процессора NVIDIA GeForce 6600 GT обеспечивается благодаря переходному мосту HSI. В своё время возникало много споров по поводу данного решения NVIDIA. В частности, приводились достаточно разумные аргументы относительно того, что переходный мост HSI, который может работать в двух направлениях (то есть преобразовывать информацию как в направлении чип PCI Express -> шина AGP, так и наоборот), неминуемо должен создавать задержки при работе, которые должны негативно сказываться на общей пиковой пропускной способности шины. Однако, как уверяет нас сама NVIDIA, задержки создаются также непосредственно самой шиной AGP и чипсетом материнской платы, и, по данным компании, разработанное ими решение – мост HIS – имеет задержки в пределах создаваемых самим AGP и чипсетом материнской платы, то есть не привносит в работу дополнительных задержек. Также поднимался вопрос о низкой пропускной способности между графическим процессором и чипом HSI – ведь данные должны будут прокачиваться через переходный мост, а это значит, что на него эти самые данные ещё необходимо послать, что и может стать"узким бутылочным горлышком" для всей системы в целом. Однако, опять-таки по заверениям специалистов NVIDIA, поскольку чип HSI размещается непосредственно на плате, то задержки в передаче по трассе GPU – HSI будут минимальными.

Что касается сравнения характеристик, отвечающих за производительность в 3D чипов GeForce 6600 GT и GeForce 6800, то здесь преимущества всё же на стороне GeForce 6800, что вполне закономерно, однако "шустрому" Middle-End чипу NVIDIA GeForce 6600 GT есть чем похвастаться даже перед GeForce 6800. Судите сами: у GeForce 6600 GT практически такой же филлрейт (чуть больше), что и у 6800, благодаря существенно более высокой тактовой частоте работы графического процессора. Сказывается 0,11 мкм тех. процесс. Именно благодаря ему стали доступны высокие тактовые частоты работы для графического процессора, что, несмотря на всего 8 конвейеров рендеринга, дает нам на выходе высокую скорость пиксельного заполнения. Однако по всем остальным ключевым параметрам GeForce 6600 GT проигрывает GeForce 6800 – урезанная до 128 бит шина памяти, даже с высокой тактовой частотой, не может тягаться с полноценными 256 бит. Также вкупе с 12 конвейерами рендеринга у GeForce 6800 присутствует 5 вершинных блоков, а вот GeForce 6600 GT обладает всего лишь 3 вертексными блоками, что, впрочем, вполне закономерно, учитывая его 8-конвейерную архитектуру.

В целом, по характеристикам, GeForce 6800 имеет явное превосходство над GeForce 6600 GT, однако даёт ли это на практике преимущество для 6800 в плане конкуренции с GeForce 6600 GT? Или мы переплачиваем за красивые цифры в таблице спецификаций, в то время когда есть куда более дешёвые решения на базе GeForce 6600 GT, обладающие прекраснейшим соотношением цена/производительность? Ответ на этот вопрос мы постараемся дать в ходе нашего тестирования, а пока нужно тщательно рассмотреть сегодняшнего подопытного.

В симпатичной коробке с изображением милой китайской девочки удалось обнаружить:

Комплект поставки на весьма высоком уровне – впрочем, как всегда у Gainward. Однако ретейл – это традиционно не самая главная особенность видеокарт от Gainward. Поэтому куда более важным будет рассмотрение самой платы, нежели комплекта поставки от неё.

Подавляющее большинство плат на базе графических процессоров NVIDIA от различных производителей – это полные копии референс-дизайна от самой NVIDIA. Однако в случае с AGP-версией GeForce 6600 GT, которые сейчас присутствуют на рынке, всё в точности до наоборот. Из всех видеокарт, которые мы рассматривали на страницах сайта, пока нам не встретилось ни одной пары одинаковых ускорителей с чипом GeForce 6600 GT от разных производителей. Вариаций GeForce 6600 GT масса: с расположением чипа VIVO, место под которое на видеокартах от некоторых производителей не было предусмотрено; с расположением переходного моста HSI и самим графическим процессором, которые могут по-разному размещаться друг относительно друга, а также с общей разводкой платы.

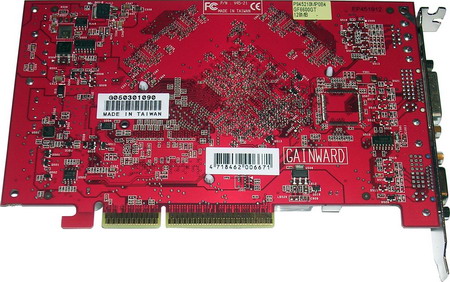

Что касается Gainward GeForce 6600 GT Ultra/1960, то она в корне отличается от изделия Sparkle, которое мы рассматривали в нашем обзоре в прошлый раз. В первую очередь тем, что место для чипа VIVO у изделия Gainward размещено с оборотной стороны PCB, в отличие от платы Sparkle, у которой разводка под чип VIVO производства Phillips предусмотрена на лицевой стороне печатной платы.

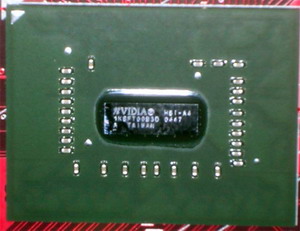

Размещение переходного моста HSI, который отвечает за преобразование сигнала PCI-E в AGP и наоборот, ничуть не изменилось, если сравнивать с изделием Sparkle. Переходный чип HSI относительно графического процессора размещён под углом 45 градусов.

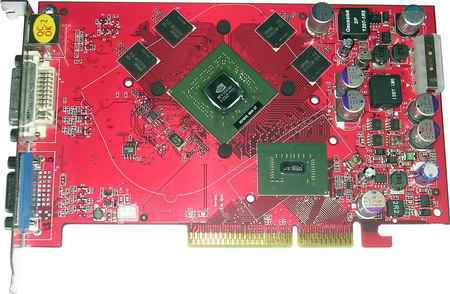

Разводка же платы Gainward GeForce 6600 GT Ultra/1960 в корне отличается от того, что мы можем наблюдать на референсной плате NVIDIA.

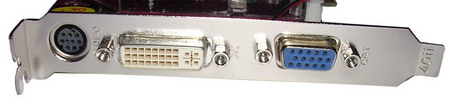

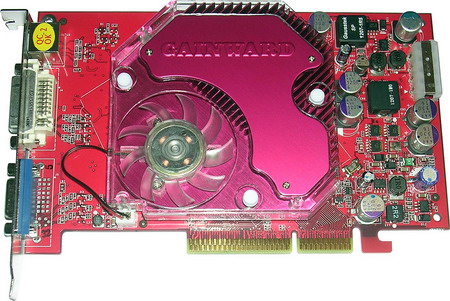

Что касается всего остального, то здесь всё достаточно стандартно: традиционный, ставший визитной карточкой компании красный цвет PCB, 128 Mбайт GDDR III памяти с шиной передачи данных в 128 бит, интерфейс передачи данных AGP 4x/8x (посредством моста HSI) и стандартный набор выходов: 1 DVI-I, 1 аналоговый и 1 TV-OUT.

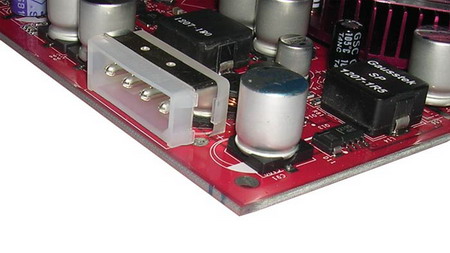

На PCI-Express версии платы с чипом NVIDIA GeForce 6600 GT разъёма для дополнительного питания на плате не было – необходимый ток можно было подавать посредством шины PCI Express. Шина AGP с этим уже не справляется, поэтому на лицевой стороне печатной платы от Gainward, равно как и на всех других рассмотренных нами платах на базе GPU GeForce 6600 GT, можно увидеть разъём для дополнительного питания. Для плат на базе GPU GeForce 6600 дополнительное питание уже не требуется, однако для GT-модификации чипа GeForce 6600, работающей на более высоких, нежели GeForce 6600, частотах, дополнительное питание обязательно.

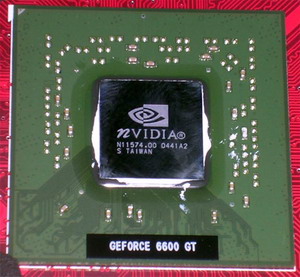

Чип NV43, как видно на фотографии, изготовлен на 41-й неделе 2004 года и имеет ревизию A2.

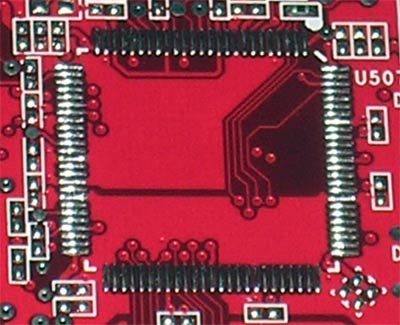

Одно из отличий рассматриваемой сегодня платы, уже упомянутое выше, – это расположение места для установки чипа VIVO. У платы Gainward GeForce 6600 GT Ultra/1960 оно размещено на оборотной стороне PCB.

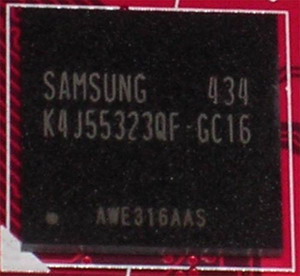

На плате Gainward GeForce 6600 GT Ultra/1960 установлены микросхемы памяти производства Samsung (K4 J55323 QF - GC16), для которых предусмотрена BGA-упаковка. Время выборки чипов памяти (!) – 1,6 нс, что соответствует частоте работы 625 МГц (1250 МГц DDR), однако память функционирует на положенной по спецификации частоте 450 МГц (900 МГц). То есть, установив более быструю, нежели положено по спецификациям NVIDIA, память, производитель всё равно выставил стандартные частоты. Однако быстрая память сыграет свою положительную роль при разгоне данной видеокарты, что было всегда характерно для Gainward. Причём установка такой памяти на видеокарту с чипом GeForce 6600 GT дорогого стоит – пока мы не видели такой быстрой памяти ни на одной видеокарте с чипом GeForce 6600 GT, что оставляет плату Gainward в своём роде вне конкуренции. Однако не будем забегать вперед – тесты на разгон смогут показать все преимущества Gainward GeForce 6600 GT Ultra/1960. Частота же работы GPU составляет положенные по спецификации 500 МГц.

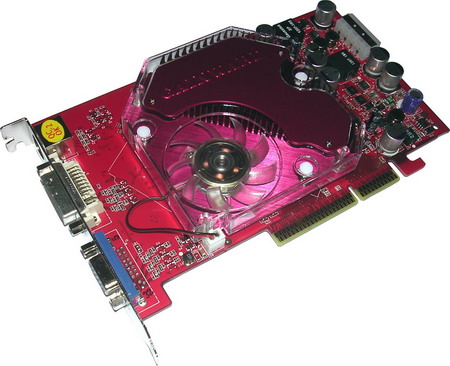

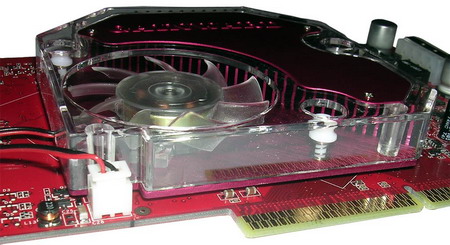

Система охлаждения на видеокарте Gainward GeForce 6600 GT Ultra/1960 напоминает во многом то, что мы могли видеть на плате Palit GeForce 6600 GT (данная плата участвовала в нашем базовом обзоре по архитектуре NVIDIA GeForce 6600 GT). Некоторые моменты и многие детали в Gainward, естественно, переделали, однако общая концепция устройства системы охлаждения Gainward полностью повторяет систему от Palit.

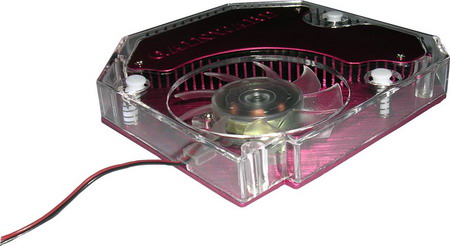

Вентилятор, размещённый чуть сбоку от графического процессора, обдувает радиаторы, которыми прикрыт GPU. Чипы памяти охлаждаются сплошным радиатором, который прикрывает также и графический процессор.
