ASUS V9999GT/TD – как заплатить поменьше, а получить побольше...

Рассматривать такие платы – занятие не из приятных. Как нам кажется, немногие найдут удовольствие в том, чтобы восторгаться по поводу очередной наклейки на системе охлаждения или очередной приятной "плюшки" в ретейле платы. Зато когда в руки попадает акселератор, имеющий нестандартные характеристики, отношение к рассматриваемой плате меняется сразу. Об одной из таких плат, коей является ASUS V9999GT/TD, и пойдет сегодняшний разговор.

Графических чипов, которые участвовали в сегодняшнем тестировании, не прибавилось, по сравнению с нашим предыдущим материалом, а это значит, что таблица спецификаций осталась неизменной.

Рассматривать заново особенности характеристик представленных в таблице чипов не имеет смысла – мы уже достаточно подробно сделали это в наших предыдущих материалах. Гораздо интереснее будет взглянуть на характеристики сегодняшней испытуемой, платы ASUS V9999GT/TD, ибо рассмотреть, как оказывается, есть что.

Мы еще рассмотрим детально дизайн и компоновку платы ASUS V9999GT/TD, а пока остановимся на частотных характеристиках этой видеокарты. Частота работы памяти 350 МГц (700 МГц). Частота работы GPU составляет положенные по спецификации для плат на базе NVIDIA GeForce 6800 GT  350 МГц. Что же мы видим? Полноценный NVIDIA GeForce 6800 GT работает в паре с узкой ПСП в виде 2,8-нс памяти. Не совсем понятно, зачем ASUS решила выпустить такую модификацию платы на базе NV40, если в активе самой ASUS имеется плата V9999 Gamer Edition, которая, напротив, имея 12 конвейеров рендеринга, работает на частотах памяти, поднятых до уровня GT-плат – 1000 МГц. Здесь же у нас 16 конвейеров и еще большая потребность в большой ПСП, которую безжалостно обрезают. Экономия на модулях памяти, вне всякого сомнения, получается солидная, но что будет с производительностью? Пропускная способность памяти у данной видеокарты будет равняться 22,4 Гбит/с (256 бит / 8 бит в байте * 700 МГц) – такая же, как и у обычных плат GeForce 6800, а вот сможет ли такая ПСП прокормить производительный GT чип, установленный на плате – это уже большой вопрос. Ответить на него мы сможем только после тестов производительности. Только реальные игровые и синтетические приложения в данном случае будут являться единственно верными показателями того, насколько правы были в ASUS, выпуская данную модификацию платы на базе NVIDIA GeForce 6800 GT.

Комплект поставки

Дядька с серьгой в правом ухе и бордовыми волосами на коробке может вызвать самые разные ассоциации, но мы оставим его на совести дизайнеров упаковки ASUS, а сами займемся изучением содержимого. В коробке удалось обнаружить:

• Непосредственно саму плату;
• Документацию (есть русский язык);
• Видеокабель;
• 2 диска с драйверами и утилитами;
• В фирменном оранжевом боксе от ASUS – также 7 дисков с программами и играми;
• Переходник DVI-to-D-SUB.

Традиционно богатый комплект поставки. Радует наличие всяческого рода бонусов вроде фирменного бокса с компакт-дисками. Да и игры, которыми была укомплектована ASUS V9999GT/TD, очень даже свежие.

Дизайн и компоновка платы

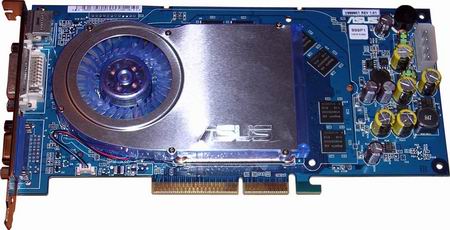

Эксперименты ASUS с тактовыми частотами работы памяти и графического процессора не могли обойтись без редизайна печатной платы для серии V9999GT/TD. Именно с такими мыслями мы и проводили тщательный осмотр PCB ASUS V9999 GT/TD. И оказалось, что наши догадки были верны на 100%. Дизайн печатной платы у ASUS V9999GT/TD не похож ни на референсный дизайн NVIDIA для плат на базе чипов GeForce 6800GT, ни на GeForce 6800 или GeForce 6800 Ultra.

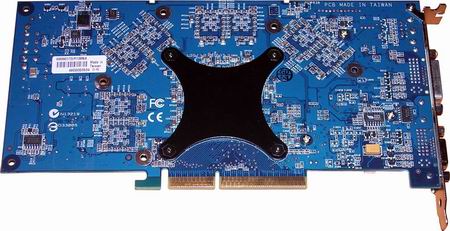

Дизайн PCB явно упрощен относительно печатной платы для топового чипа NVIDIA (GeForce 6800 Ultra) – это хорошо видно по ослабленной силовой цепи, а также по общей сложности разводки платы. Вместе с тем разводка ASUS V9999 GT/TD не совсем похожа на разводку референсной платы NVIDIA GeForce 6800, что сразу отбрасывает мысли о низкопрофильной направленности данного решения ASUS. В итоге мы имеем нечто среднее между PCB от NVIDIA GeForce 6800 Ultra и NVIDIA GeForce 6800, а точнее, между NVIDIA GeForce 6800 GT и NVIDIA GeForce 6800. Впрочем, характеристики данной платы – это также некий средний знаменатель между платами на базе данных графических процессоров. Однако обо всем по порядку.

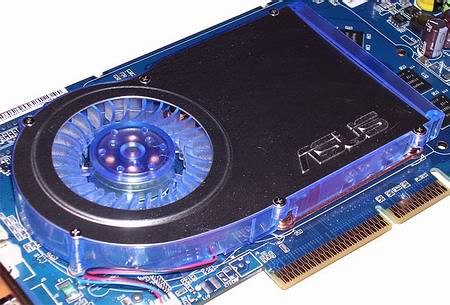

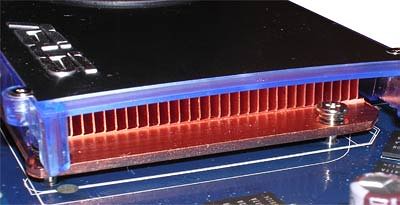

Темно-синий цвет PCB сразу дает нам понять, что перед нами изделие от ASUS. Система охлаждения собственной разработки. Принцип работы остается все тем же, что и на референс-системах от NVIDIA и ATI для своих топовых видеокарт, однако то, что мы можем видеть на ASUS V9999 GT/TD, явно не повторяет ни одну из уже рассмотренных нами систем. Радиаторы медные, для микросхем памяти никакого охлаждения не предусмотрено по понятным причинам – для медленной 2,8-нс памяти оно не требуется. В наличии также неоновая подсветка, которая очень эффектно смотрится в темноте.

Видеокарта ASUS V9999 GT/TD оснащена 128 Мбайт GDDR 3 памяти с шиной передачи данных в 256 бит. Все 8 микросхем памяти разместились на лицевой стороне печатной платы. Микросхемы памяти производства Hynix в BGA-упаковке имеют время доступа 2,8 нс, что соответствует частоте работы 350 МГц (700 МГц), на которой она и функционирует. Чип же, согласно спецификациям для NVIDIA GeForce 6800GT, работает на частоте 350 МГц.

В остальном видеокарта обладает стандартными возможностями. Интерфейс AGP 4x/8x и стандартный набор выходов: 1 DVI-I, 1 аналоговый и 1 TV-OUT. VIVO-чип не установлен, однако место под VIVO на плате распаяно.

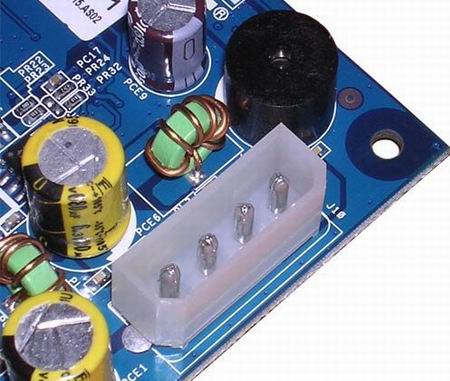

Разъем для дополнительного питания, которое необходимо картам на базе NVIDIA GeForce 6800 GT, присутствует и на ASUS V9999 GT/TD. Отметим также, что расположение разъема для дополнительного питания у ASUS V9999GT/TD не совсем традиционное. Оно вертикальное, что, как нам кажется, просто идеально подходит для владельцев не очень больших корпусов. С таким расположением разъема дополнительного питания гораздо проще подключать кабель при уже установленной в AGP слот видеокарте.

Качество 2D

Перед тем как дать оценку качества изображения, выдаваемого видеокартой ASUS V9999GT/TD, мы снова повторим, что на сегодняшний день нельзя дать более или менее объективную оценку данного параметра для всей серии видеокарт, т. к. качество 2D сильно зависит от конкретного экземпляра. Также качество 2D зависит от монитора и соединительного кабеля, что в свою очередь привносит солидную долю субъективизма в методику оценки данного параметра.

Качество 2D, показываемое платой в разрешениях 1024х768 @ 100 Гц, 1280х1024 @ 85 Гц и 1600х1200 @ 60 Гц, можно охарактеризовать как отменное. Отклонений в качестве картинки замечено не было.

Разгон

Видеокарта разгонялась при помощи утилиты RivaTuner. Стабильность работы при разгоне проверялась при помощи бенчмарков Future Mark 3DMark2003 v330 и MadOnion 3DMark2001SE. В первом прокручивалась третья игровая сцена Trolls` Lair в “зацикленном” режиме для “быстрого” выявления разгонного потенциала плат. После нахождения критических частот три раза прокручивался тест 3DMark2001SE. Если на мониторе появлялись искажения (“выбитые” пиксели, полосы, линии и так далее), то частоту памяти понижали на несколько мегагерц. Если же компьютер зависал, то понижали частоту графического чипа. Если тесты прокручивались успешно, то и  разгон считался успешным. Дополнительное охлаждение не применялось.

Итак, видеокарту ASUS V9999GT/TD со стандартных частот 350 МГц / 700 МГц удалось разогнать до следующих частот:

От работающей на номинале памяти Hynix многого мы не ожидали, а вот на чип можно было возлагать определенные надежды, хотя в случае с ASUS V9999GT/TD лучше было бы наоборот.

Что же касается непосредственно результатов разгона, то он очень даже неплох, особенно для чипа, а от памяти и не стоило ждать чего-либо особенного.

Тестовый стенд:

• Материнская плата: MicroStar K7N2 Delta (nForce 2 Ultra 400)
• Процессор: AMD Athlon XP 3200+ Barton (200x11 = 2200 МГц)
• Память: 2x512МБ DDR PC 3200 Kingston (Двухканальный режим, тайминги 5 3 3 2)
• Винчестер: Maxtor Diamond 9 Plus 120 ГБ (8 МБ Cashe)

Система:

• Microsoft Windows XP SP1 ENG
• DirectX 9.0b
• Драйвер для видеокарт NVIDIA – ForceWare 61.82 WHQL;
• Драйвер для видеокарт ATI – Catalyst 4.10 WHQL.

Драйвера NVIDIA: оптимизации триллинейной фильтрации включены, анизотропной также включены.

Драйвера ATI – оптимизации триллинейной фильтрации включены по умолчанию.

Все излишества и “красивости” в операционной системе убирались, система настраивалась на максимальное быстродействие.

Vsync принудительно отключался через драйвера как в OpenGL, так и в Direct3D-приложениях. Технология сжатия текстур S3TC также отключалась.

Тестовые программы:

• 3DMark2003 v340
• AquaMark 3
• Unreal Tournament 2004
• Unreal II: The Awakening v1403
• Call of Duty 1.4
• Quake 3: Arena 1.
• X2: The Threat;
• Serious Sam: The Сond Encounter 1.07
• WarCraft 3: The Frozen Throne 1.16
• Painkiller v 1.31
• FireStarter
• Prince of Persia: Sands of Time
• Breed
• Colin McRay Rally 4
• IL 2 Shturmovik: Forgotten Battles
• Remedy Int. Max Payne 2: The Fall of Max Payne
• Thief 3: Deadly Shadows
• Hitman: Contracts
• FarCry 1.1
• Half-life 2 leaked beta
• HALO: Combat Evolved 1.3
• Doom 3
• Battle Engine Aquila
