ABIT RX600 Pro-Guru: бальзам для души оверклокера

Однако тенденция, заложенная сложными по разводке Hi-End видеокартами, начала постепенно перемещаться и на средний класс – всё больше стало появляться одинаковых Radeon 9600XT, не говоря уже про различные GeForce 5700 Ultra. А раньше ведь практически все более или менее уважающие себя производители разрабатывали собственную PCB, а копии референса встречались крайне редко.

И когда среди всего этого обилия одинаковых карт вдруг проскакивает какая-то уникальная, это поистине радость для обозревателя. Берёшь её и говоришь себе – «ну не может быть, неужели производитель сделал что-то своё, а не просто подкрасил текстолит в свой цвет?!». Так было и в этот раз – попавшую ко мне видеокарту ABIT RX600 Pro-Guru я встретил, чуть ли не вскрикнув от радости – наконец-то по-настоящему интересный продукт, собственная разработка ABIT, а не очередной клон. Причём чем дальше мы рассматривали плату, тем больше понимали, что уникальностей здесь побольше, чем просто собственная разводка.

Первым делом заинтересовало наличие фирменной технологии под маркетинговым названием Guru, известной ранее как средство для тонкой настройки и разгона материнских плат. Теперь Guru вводится и в линейку видеокарт ABIT, с той лишь разницей, что в случае материнских плат мы имели технологию mGuru, а для видеокарт гуру получил приставочку «V» и соответственно красивое имя V-Guru. Становится даже интересно, что же такого особенного сможет преподнести нам разработчик под столь красивым названием...

Однако, давайте же не будем отвлекаться и забивать наше сегодняшнее изложение субъективными криками радости, а рассмотрим испытуемую видеокарту поподробнее – начиная от её основных возможностей и заканчивая исследованием такой интересной фишки как Guru. А начнём мы, как и обычно в таких случаях, с рассмотрения технических характеристик:

На первый взгляд, всё вроде бы достаточно стандартно – перед нами обыкновенный Radeon X600 Pro, частоты по умолчанию не отличаются от номиналов, установленных ATI. Однако, в тихом омуте черти водятся, и уж наверняка мало кто будет использовать видеокарту в обычном режиме, если производитель предлагает некий убыстренный Turbo-режим, о котором мы расскажем чуть ниже. А пока давайте разберёмся с приданым, а точнее, с комплектом поставки платы.

Коробка, в которую и была упакована плата, привлекает достаточно простым и в то же время стильным дизайном. ABIT резонно не стали перебирать с размерами коробки своего продукта, и посему плата была упакована в симпатичный стильный бокс среднего размера:

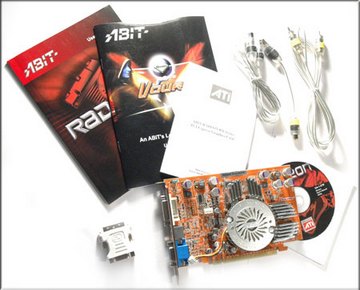

Из коробки помимо самой платы были извлечены:

1) Провод для подключения телевизора через стандарт S-Video
2) Провод для подключения телевизора через стандарт Composite
3) Переходник S-Video -> Composite
4) Переходник DVI-I -> D-Sub для подключения аналоговых мониторов через цифровой выход видеоплаты.
5) 3 брошюры с документацией
6) Компакт диск с драйверами.

Что ж – всё, что необходимо, и ничего лишнего.

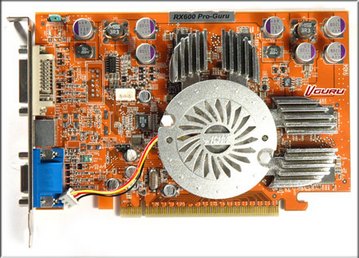

Итак, по спецификациям всё было довольно стандартно, однако, как мы уже не раз успели подчеркнуть, перед нами далеко не обычная X600 Pro, и даже одного взгляда на плату достаточно, чтобы это понять:

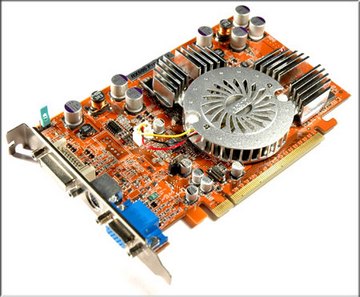

Первым делом бросается в глаза система охлаждения и заметно модифицированная разводка платы – PCB весьма сильно отличается от референсной. Три провода от кулера говорят о наличии тахометра, и соответственно, возможностей мониторинга скорости вращения, а небольшая наклеечка с логотипом V-Guru говорит непосредственно о поддержке одноименной технологии.

Также на лицевой стороне платы наше внимание привлекла небольшая перемычка, переключающая режимы работы платы – «Normal» и «Turbo» соответственно.

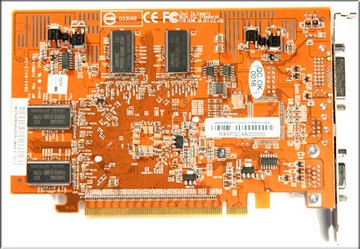

Меняет ли этот джапмер только лишь тактовые частоты, или же играется также с таймингами набортной памяти, нам ещё предстоит узнать, а пока что давайте перевернем плату на другую сторону и посмотрим, что там  можно найти интересного:

На задней стороне PCB охлаждение на чипах памяти не установлено, хотя вообще оно и не требуется, так как 4-наносекундные чипы памяти Samsung при работе нагреваются не сильно. К слову, радиаторы памяти на лицевой стороне также носят чисто декоративный характер – расстояние между радиаторами и чипами относительно большое, и заполнено оно теплопроводными прокладками. Трудно назвать такое охлаждение памяти эффективным, однако, как мы уже отметили, в данном случае можно было бы легко обойтись и без охлаждения вообще.

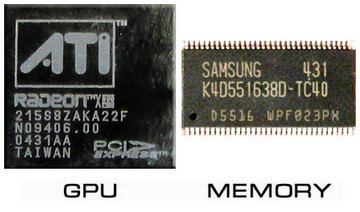

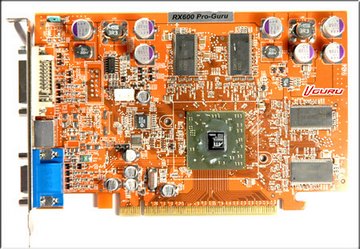

Вдаваясь в подробности, скажем, что на плате установлено восемь чипов памяти DDR производства компании Samsung марки K4D551638D-TC40, имеющих время доступа 4 наносекунды. А сняв систему охлаждения на лицевой стороне, мы обнаруживаем сам чип RV380 ревизии АА, изготовленный, как несложно понять из маркировки, на 31-й неделе 2004 года:

За сим смотрины платы, пожалуй, можно завершить и перейти к самой интересной части сегодняшнего материала – исследованию загадочной фишки V-Guru от ABIT.
